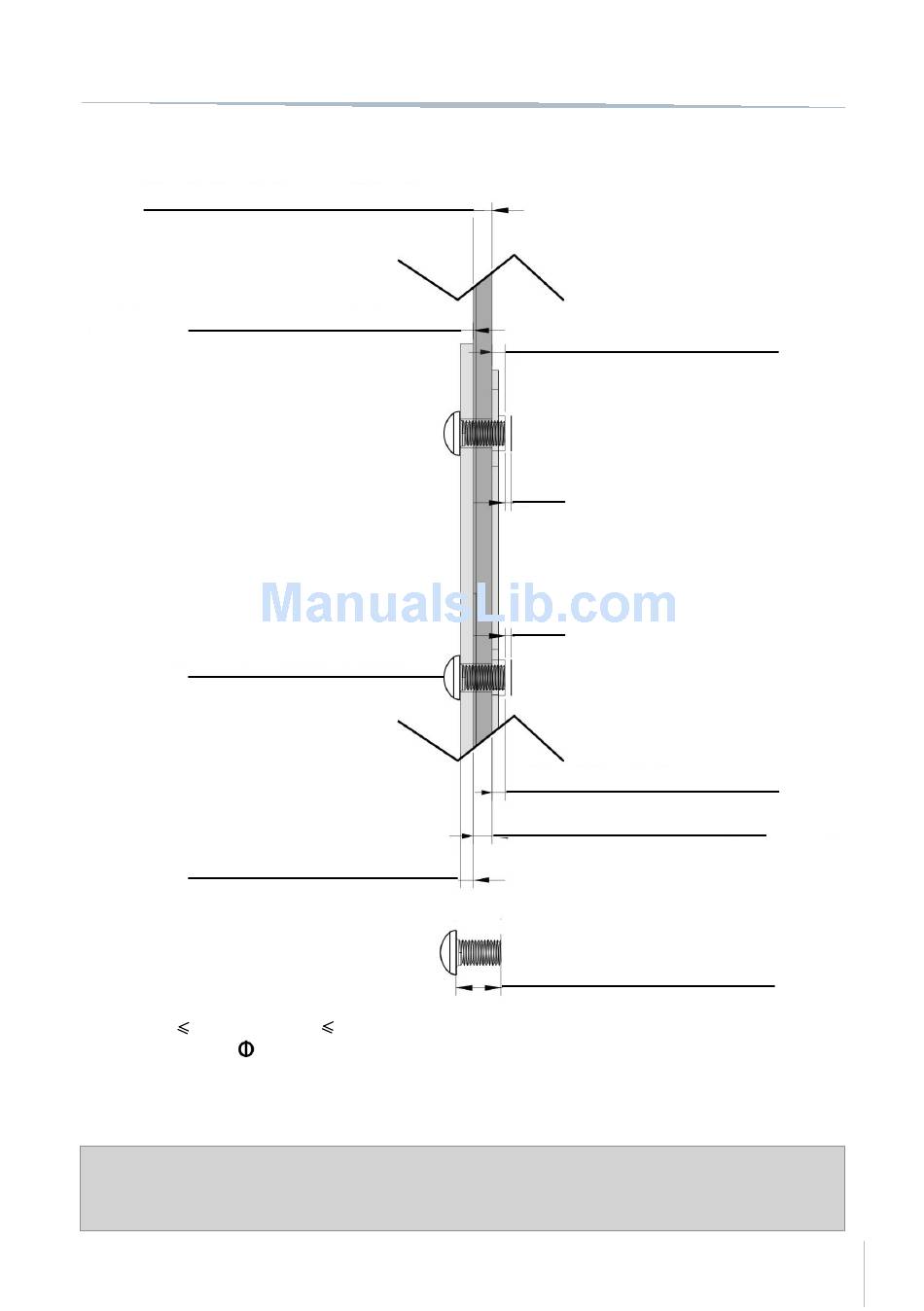

Caractéristiques des vis pour le pied Vesa ou l'emplacement mural
Couvercle arrière en plastique du moniteur
Pied VESA ou emplacemet mural
Vis pou VESA 75/100
(B) mm
(La profondeur pied
ou murale dépend de
l´utilisation)
1. (B)+5mm Longueur vis (A)
2. Mécanique à vis
Attention: : Veuillez suivre les caractéristiques des vis sur le diagramme pendant
l'assemblage Pied Vesa ou emplacement mural dans le couvercle arrière du
moniteur VESA. Dans le cas contraire, risque de dommage mécanique
(B)+6mm
4 mm
User´s Manual 17" Touch Screen Monitor
Boit métal interne du moniteur
1mm (Espace de sécurité)
1mm (Espace de sécurité)
Profundeur métal de 2mm
Profundeur de 3mm du couvercle arrière
plastique
Longueur de vis (A) mm
