Instalación de Hardware
Tener cuidado con su nuevo monitor LCD, el monitor es un dispositivo sofisticado y delicado. Apagar
el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalación paso por paso.

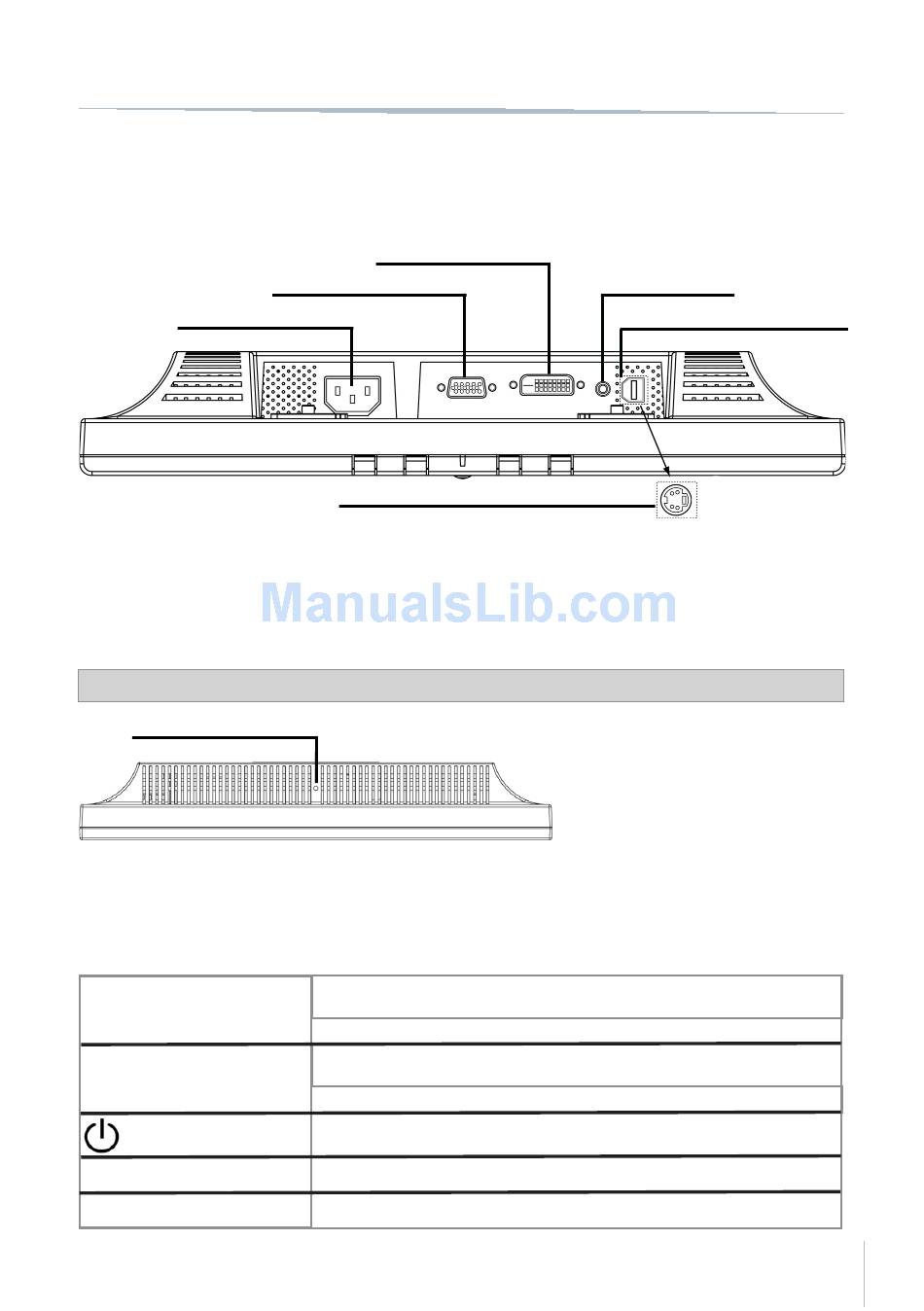

Entrada

AC Input
AC Input: Para la conexión del cabo eléctrico.
Puerto VGA: Para la conexión con el cabo de signal D-Sub de 15 pinzas.
Acceso DVI: Este puede ser conectado con DVI Cable Señal. (Opcional)
Audio In: Este puede ser conectado con PC audio-out connectador de recurso de sonido.
Entreface del panel al tacto: USB
Entreface del Panel de Tacto Digital: Entreface de PS/2 a RS-232 (Opcional)
*ATENCION: Funciones de DVI y Audio son de características opcionales.
Sensor de luz (Opcional)

Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menú OSD ", "Energía
Eléctrica", "Ajuste <->", "Ajuste <+>". Las siguientes descripciones forman la introducción a estas
teclas.
A - Ajuste auto (Función)
M - Menu (Función)
Prendido
- -
Ajuste < >:
+ +
Ajuste < >:
Acceso DVI
Puerto VGA
Entreface del Panel de Tacto DigitalPS/2
Función del Botón Seleccionar: Este botón lo permite a Ud. seleccionar las
funciones de control arriba en el OSD.
Tecla caliente: Para aplicar la programación del monitor en forma automática.
Función Botón seleccionar: Este botón lo permite a Ud. seleccionar las
funciones de control en el OSD.
Tecla caliente: Oprimir este botón para tener un asomado menu OSD.
Prende y apaga el LCD. Con el prendido, la luz se pone verde y el modo
Standby queda de color naranja.
Disminuir de valor de opción en el menú OSD.
Aumentar de valor de opción en el menú OSD.
User´s Manual 17" Touch Screen Monitor
Audio In
Entreface del panel al tactoUSB
33
