Guide de calibrage de l'écran tactile

Calibrage de 4 points

1. L'écran tactile doit être calibré avant de pouvoir fonctionner de façon précise. Lorsque l'utilisateur
sent une perte de précision, il peut effectuer un nouveau calibrage pour obtenir une meilleure précision
de la fonction tactile.
2. Après avoir pressé ce bouton, une nouvelle fenêtre apparaîtra à l'endroit où l'écran tactile a été
dessiné sur la région pour permettre au système tactile d'aider l'utilisateur à effectuer un calibrage

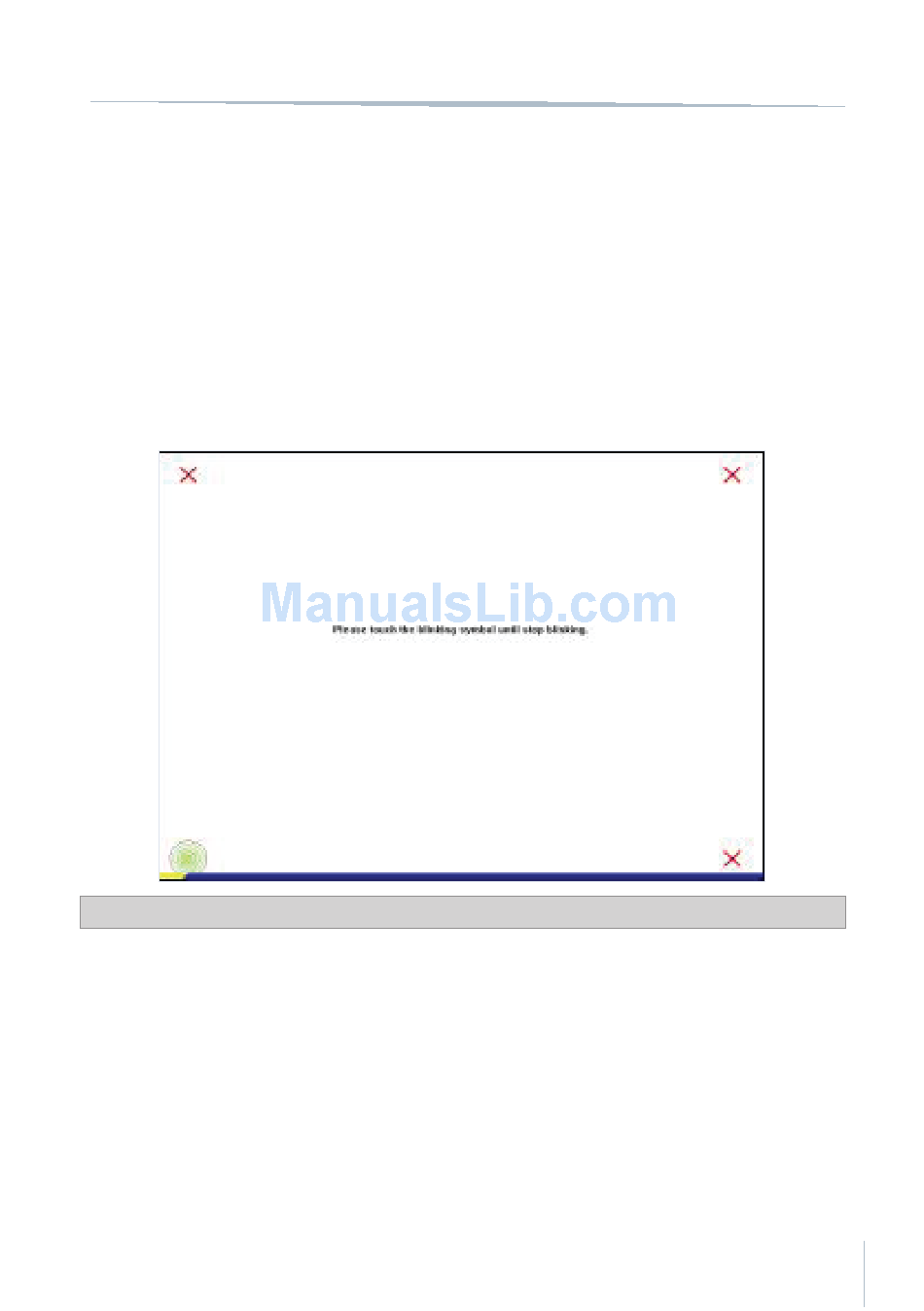

de 4 points. L'écran s'affichera comme suit.
3. L'utilisateur doit suivre le guide pour toucher et maintenir le symbole clignotant X dans la fenêtre
de calibrage jusqu'à ce qu'il ne clignote plus et pour s'assurer que l'utilitaire puisse rassembler
suffisamment de données à calculer. De plus, une barre ligne de temps s'affiche en bas de la fenêtre
pour indiquer le temps écoulé. Si l'écran tactile n'est pas touché avant que la barre ligne de
4. temps apparaisse en bas à droite, la tâche de calibrage sera terminée automatiquement.
Toucher le symbole clignotant sur l'écran jusqu'à ce qu'il bipe ou cesse de biper.
Linéarisation
1. La fonction de linéarisation (calibrage de 25 ou 9 points) est utilisée pour compenser la linéarité de
l'écran tactile. Une fois la linéarisation terminée, la linéarité de l'écran tactile sera affichée sur la
fenêtre des courbes de linéarité.
2. En pressant sur ce bouton, une nouvelle fenêtre s'affichera à l'endroit où l'écran tactile a été dessiné
pour permettre à l'écran tactile d'aider l'utilisateur à effectuer un calibrage de 25 points. L'utilisateur
doit suivre le guide pour toucher et maintenir le symbole clignotant X dans la fenêtre de calibrage
jusqu'à ce qu'il ne clignote plus et pour s'assurer que l'utilitaire puisse rassembler suffisamment de
données à calculer. De plus, une barre ligne de temps s'affiche en bas de la fenêtre pour indiquer le
temps écoulé. Si l'écran tactile n'est pas touché avant que la barre ligne de temps apparaisse en bas
à droite, la tâche de calibrage sera terminée automatiquement.
