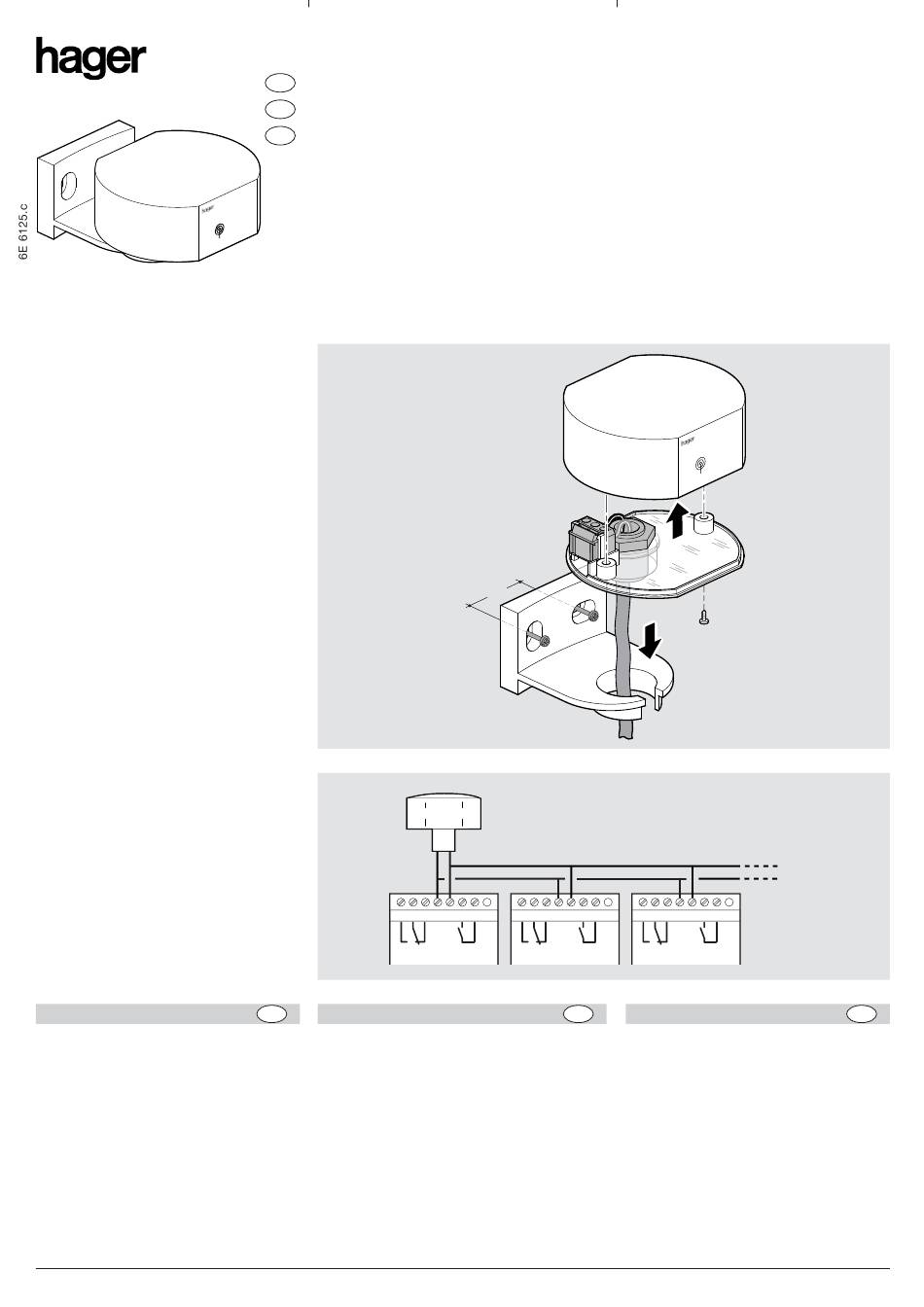

hager EG 001 User Instruction

0 0 1
E G
EG 001

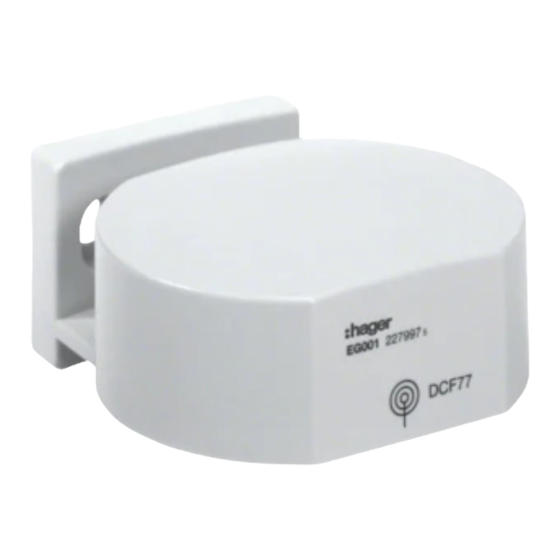

Vyobrazení výrobku
Aussehen des Produktes

Arrangement of the Product

Schema zapojení
Elektrischer Anschluß

Wiring Diagramme

K jedné anténě EG001 lze připojit až 10 ks
spínacích hodin. Připojení antény se provádí
na svorky č.7 a 9 (resp. č.5 a 7 u EG103D),
přičemž u prvních spínacích hodin není nutno
sledovat polaritu. Pokud je však anténa použita
pro řízení více spínacích hodin, musí být na všech
zachována stejná polarita jako na prvních hodinách.
Anténa
CZ
Funkempfänger
D
Radio-Control Aerial
GB
9 9 7 5
2 2 7
F 7 7
D C
CZ
An einen Funkempfänger können bis zu 10
Schaltuhren angeschlossen werden. Der Anschluß
des Funkempfängers an den Klemmen 7 und 9
kann bei der ersten Schaltuhr mit beliebiger
Polarität erfolgen. Bei den weiteren Uhren muß die
gleiche Polarität wie bei der ersten verwendet werden.
28
EG 001
1 3 5 7 9 11 13 1 3 5 7 9
C D C D
EG 400/EG 401 EG 400/EG 401
D
1
Návod k obsluze
Installationsanleitung
User instruction
9 9 7 5
2 2 7
0 0 1
E G
F 7 7
D C
11 13 1 3 5 7 9 11 13
C D
EG 400/EG 401
Each aerial EG 001 can control up to 10
programmers. The connection sequence (to
terminals 12 and 13) does not matter for the 1st
clock, but each programmer after that must be
connected to respect the same polarity.
GB
