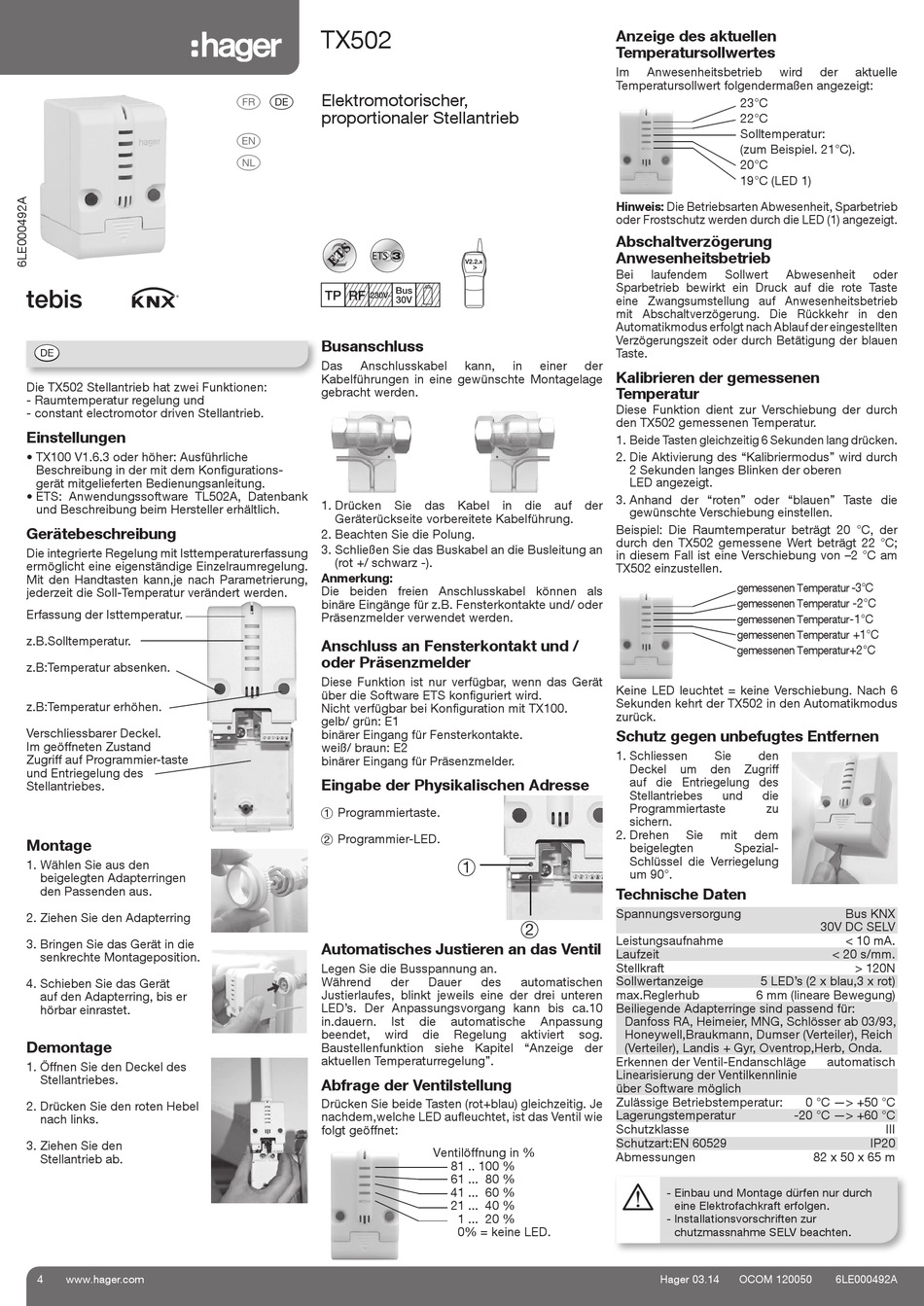

hager TX502 Manual

tebis
E
Die TX502 Stellantrieb hat zwei Funktionen:
- Raumtemperatur regelung und
- constant electromotor driven Stellantrieb.
Einstellungen
• TX100 V1.6.3 oder höher: Ausführliche
Beschreibung in der mit dem Konfi gurations-
gerät mitgelieferten Bedienungsanleitung.
• ETS: Anwendungssoftware TL502A, Datenbank
und Beschreibung beim Hersteller erhältlich.
Gerätebeschreibung
Die integrierte Regelung mit Isttemperaturerfassung
ermöglicht eine eigenständige Einzelraumregelung.
Mit den Handtasten kann,je nach Parametrierung,
jederzeit die Soll-Temperatur verändert werden.
Erfassung der Isttemperatur.
z.B.Solltemperatur.
z.B:Temperatur absenken.
z.B:Temperatur erhöhen.
Verschliessbarer Deckel.
Im geöffneten Zustand
Zugriff auf Programmier-taste
und Entriegelung des
Stellantriebes.
Montage
1. Wählen Sie aus den
beigelegten Adapterringen
den Passenden aus.
2. Ziehen Sie den Adapterring
3. Bringen Sie das Gerät in die
senkrechte Montageposition.
4. Schieben Sie das Gerät
auf den Adapterring, bis er
hörbar einrastet.
Demontage
1. Öffnen Sie den Deckel des
Stellantriebes.
2. Drücken Sie den roten Hebel
nach links.
3. Ziehen Sie den
Stellantrieb ab.
4 www.hager.com

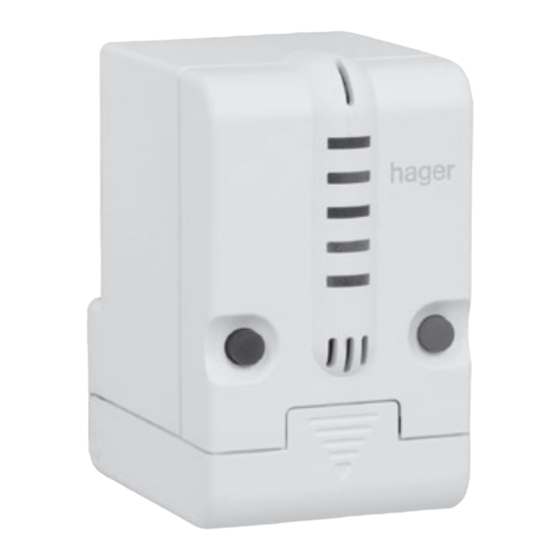

TX502
Elektromotorischer,
a e
proportionaler Stellantrieb
z
i
Bn,.:
Busanschluss
Das Anschlusskabel
Kabelführungen in eine gewünschte Montagelage
gebracht werden.
1. Drücken Sie das Kabel in die auf der
Geräterückseite vorbereitete Kabelführung.
2. Beachten Sie die Polung.
3. Schließen Sie das Buskabel an die Busleitung an
(rot +/ schwarz -).
Anmerkung:
Die beiden freien Anschlusskabel können als
binäre Eingänge für z.B. Fensterkontakte und/ oder
Präsenzmelder verwendet werden.
Anschluss an Fensterkontakt und /
oder Präsenzmelder
Diese Funktion ist nur verfügbar, wenn das Gerät
über die Software ETS konfi guriert wird.
Nicht verfügbar bei Konfi guration mit TX100.
gelb/ grün: E1
binärer Eingang für Fensterkontakte.
weiß/ braun: E2
binärer Eingang für Präsenzmelder.
Eingabe der Physikalischen Adresse
1 Programmiertaste.
2 Programmier-LED.
Automatisches Justieren an das Ventil
Legen Sie die Busspannung an.
Während der
Justierlaufes, blinkt jeweils eine der drei unteren
LED's. Der Anpassungsvorgang kann bis ca.10
in.dauern. Ist
beendet, wird
Baustellenfunktion siehe Kapitel "Anzeige der
aktuellen Temperaturregelung".
Abfrage der Ventilstellung
Drücken Sie beide Tasten (rot+blau) gleichzeitig. Je
nachdem,welche LED aufl euchtet, ist das Ventil wie
folgt geöffnet:
V2.2.x
kann, in einer der
1
2
Dauer des automatischen
die automatische Anpassung
die Regelung aktiviert sog.
Ventilöffnung in %
81 .. 100 %
61 ... 80 %
41 ... 60 %
21 ... 40 %
1 ... 20 %
0% = keine LED.
Anzeige des aktuellen
Temperatursollwertes
Im Anwesenheitsbetrieb wird
Temperatursollwert folgendermaßen angezeigt:
23°C
22°C
Solltemperatur:
(zum Beispiel. 21°C).
20°C
19°C (LED 1)
Hinweis: Die Betriebsarten Abwesenheit, Sparbetrieb
oder Frostschutz werden durch die LED (1) angezeigt.
Abschaltverzögerung
Anwesenheitsbetrieb
Bei laufendem Sollwert Abwesenheit
Sparbetrieb bewirkt ein Druck auf die rote Taste
eine Zwangsumstellung auf Anwesenheitsbetrieb
mit Abschaltverzögerung. Die Rückkehr in den
Automatikmodus erfolgt nach Ablauf der eingestellten
Verzögerungszeit oder durch Betätigung der blauen
Taste.
Kalibrieren der gemessenen
Temperatur
Diese Funktion dient zur Verschiebung der durch
den TX502 gemessenen Temperatur.
1. Beide Tasten gleichzeitig 6 Sekunden lang drücken.
2. Die Aktivierung des "Kalibriermodus" wird durch
2 Sekunden langes Blinken der oberen
LED angezeigt.
3. Anhand der "roten" oder "blauen" Taste die
gewünschte Verschiebung einstellen.
Beispiel: Die Raumtemperatur beträgt 20 °C, der
durch den TX502 gemessene Wert beträgt 22 °C;
in diesem Fall ist eine Verschiebung von –2 °C am
TX502 einzustellen.
gemessenen Temperatur
gemessenen Temperatur
gemessenen Temperatur
gemessenen Temperatur
gemessenen Temperatur
Keine LED leuchtet = keine Verschiebung. Nach 6
Sekunden kehrt der TX502 in den Automatikmodus
zurück.
Schutz gegen unbefugtes Entfernen
1. Schliessen Sie den
Deckel um den Zugriff
auf die Entriegelung des
Stellantriebes und die
Programmiertaste zu
sichern.
2. Drehen Sie mit dem
beigelegten Spezial-
Schlüssel die Verriegelung
um 90°.
Technische Daten
Spannungsversorgung
Leistungsaufnahme
Laufzeit
Stellkraft
Sollwertanzeige 5 LED's (2 x blau,3 x rot)
max.Reglerhub 6 mm (lineare Bewegung)
Beiliegende Adapterringe sind passend für:
Danfoss RA, Heimeier, MNG, Schlösser ab 03/93,
Honeywell,Braukmann, Dumser (Verteiler), Reich
(Verteiler), Landis + Gyr, Oventrop,Herb, Onda.
Erkennen der Ventil-Endanschläge
Linearisierung der Ventilkennlinie
über Software möglich
Zulässige Betriebstemperatur:
Lagerungstemperatur
Schutzklasse
Schutzart:EN 60529
Abmessungen
q
- Einbau und Montage dürfen nur durch
eine Elektrofachkraft erfolgen.
- Installationsvorschriften zur
chutzmassnahme SELV beachten.
Hager 03.14 OCOM 120050
der aktuelle
oder
-3°C
-2°C
-1°C
+1°C
+2°C
Bus KNX
30V DC SELV
< 10 mA.
< 20 s/mm.
> 120N
automatisch
0 °C —> +50 °C
-20 °C —> +60 °C
III
IP20
82 x 50 x 65 m
6LE000492A
