■調整方法
作業 １
ピストン作動用空気圧力を０．３〜０．４MPa に設定します。
作業 ２
吹付空気圧力は塗料の粘度、性質に異なりますが、概略０．１〜０．３５MPa の範囲に設定します。
詳細圧力は、１ページの主要仕様 ガン入口空気圧力 欄を参照ください。
作業 ３
塗料粘度は、塗料の性質、作業条件により異なりますが、簡易粘度カップ（NK-2）で１０〜２５秒程度が適当です。
作業 ４
吹付距離は、１５０〜２５０ｍｍの範囲で塗装してください。

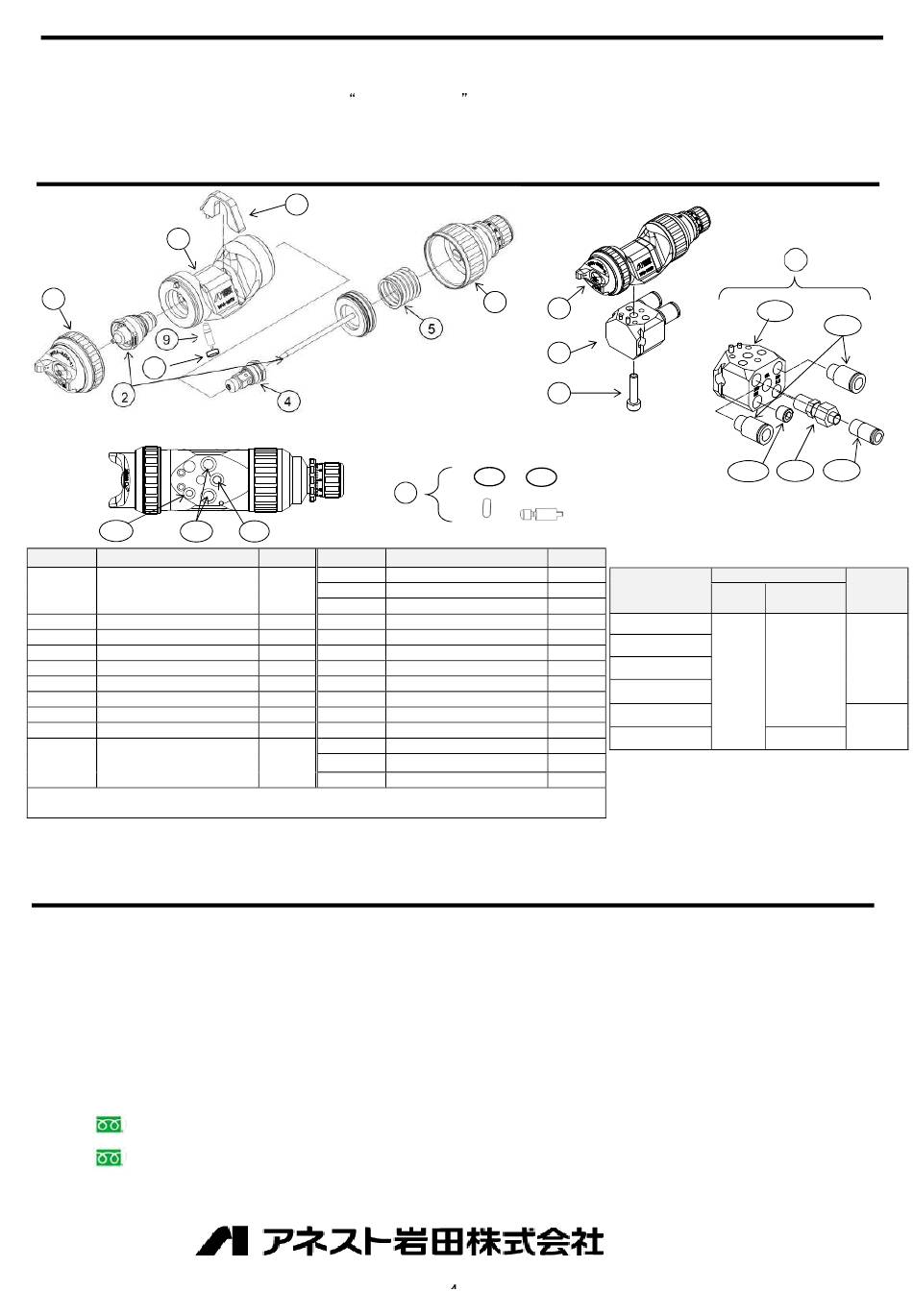

■部品名称
3
1
9
14
2
8-1
8-2
No. 品名
1 空気キャップ ASSY
2 ◆ ノズル・ピストン ASSY
3 本体 ASSY
4 ◆ ニードル弁パッキンセット
5 ばね
6 塗料調節装置
7 パッキンカバーASSY
8-1 ◆ O リング（白）
8-2 ◆ O リング（吹付エア用）
8-3 ◆ O リング（作動エア用）
◆の部品は消耗品です。
（※）1〜9 のセットです。 No.15 は、塗料循環ポートを使用する場合に使用します
◎部品御注文の際は、自動ガン形式、空気キャップセット、塗料ノズル、ニードル弁の刻印、及び上記№ 品名を御指定ください。
◎塗料ノズル又は、ニードル弁を交換する場合は、ノズル・ニードルセットの組み合せで交換してください。
◎開封時、破損や欠品がないことを確認してください。
◎欠品、輸送上の損傷がある場合は危険防止のため使用せず、お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
■保証と修理サービス
・保証期間は、お買いあげの日から６ヶ月です。
・万一、故障の場合は、お買いあげの販売店又は当社支店・営業所・サービス会社にご連絡ください。
保証期間中は、無償修理いたします。
・本製品の故障または不具合に伴う生産補償、営業補償など二次損失に対する補償は致しませんのでご了承願います。
・次の場合は保証期間内でもお客様のご負担（有償）になります。
・取扱説明書の注意事項を守られなかったことによる故障および損傷・お客様の取扱上の不注意による故障および損傷
・消耗品の交換・修理
・純正部品以外の部品が使用されている場合
・保証は日本国内においてのみ有効です。This warranty is valid only in Japan
【お問い合わせ窓口】
・電話でのお問合わせ
スプレーガン、静電塗装機、塗料供給装置、液圧機器、塗装ブース、自動塗装装置、塗装プラント、塗装ロボット、環境装置に関するお問い合わせ
０８００−１００−１９２６
その他、上記以外に関するお問い合わせ
０１２０−９１７−１４４
・メールでのお問合わせ
http://www.anest-iwata.co.jp
各種お問い合わせ先は変更する場合がございますので、最新のお問い合わせ先につきましては当社ホームページをご覧ください。
〒223-8501 横浜市港北区新吉田町 3176 ホームページ http://www.anest-iwata.co.jp
7
4
9
8-3
数量 No.
9 塗料プラグ
１ 9-1 O リング
9-2 塗料プラグ本体
１ 10 マニホールド ASSY
１ 10-1 マニホールド
１ 10-2 六角穴付ﾊｰﾌﾕﾆｵﾝ（φ8 用）
１ 10-3 六角穴付ﾊｰﾌﾕﾆｵﾝ（φ6 用）
１ 10-4 ﾊｰﾌﾕﾆｵﾝ
１ 10-5 プラグ
２ 11 六角穴付きボルト
２ 12 自動ガン（※）
13 取扱説明書（本書）
１ 14 ◆ プラグパッキン
15 *◆ O リング(白) （付属品）
受付時間： 9:00〜12:00/13:00〜17:00
但し、土日・祝日・弊社指定休日を除く。
6
12
5
10
11
9-1
9-2
品名 数量
１
1
1
１
１
２
１
１
１
１
１
１
1
1
・天災、地変、火災、地震、水害、塩害、落雷、公害などによる故障および損傷
・指定の修理店以外による修理がなされている場合
−４ −
10
10-1
10-5 10-4
ノズル・ニードル ASSY 組合せ
塗料ノズル
形式 口径
Φ【mm】
WRA-M200-1201
WRA-M200-1202
WRA-M200-1203
M200/12
1.2
WRA-M200-1204
WRA-M200N-1205
WRA-M200N-1206 M200/12WB
取説 No.
ｺｰﾄﾞ No.
10-2
10-3
ﾆｰﾄﾞﾙ弁
表示
表示
12
12N
Ｔ841-04
