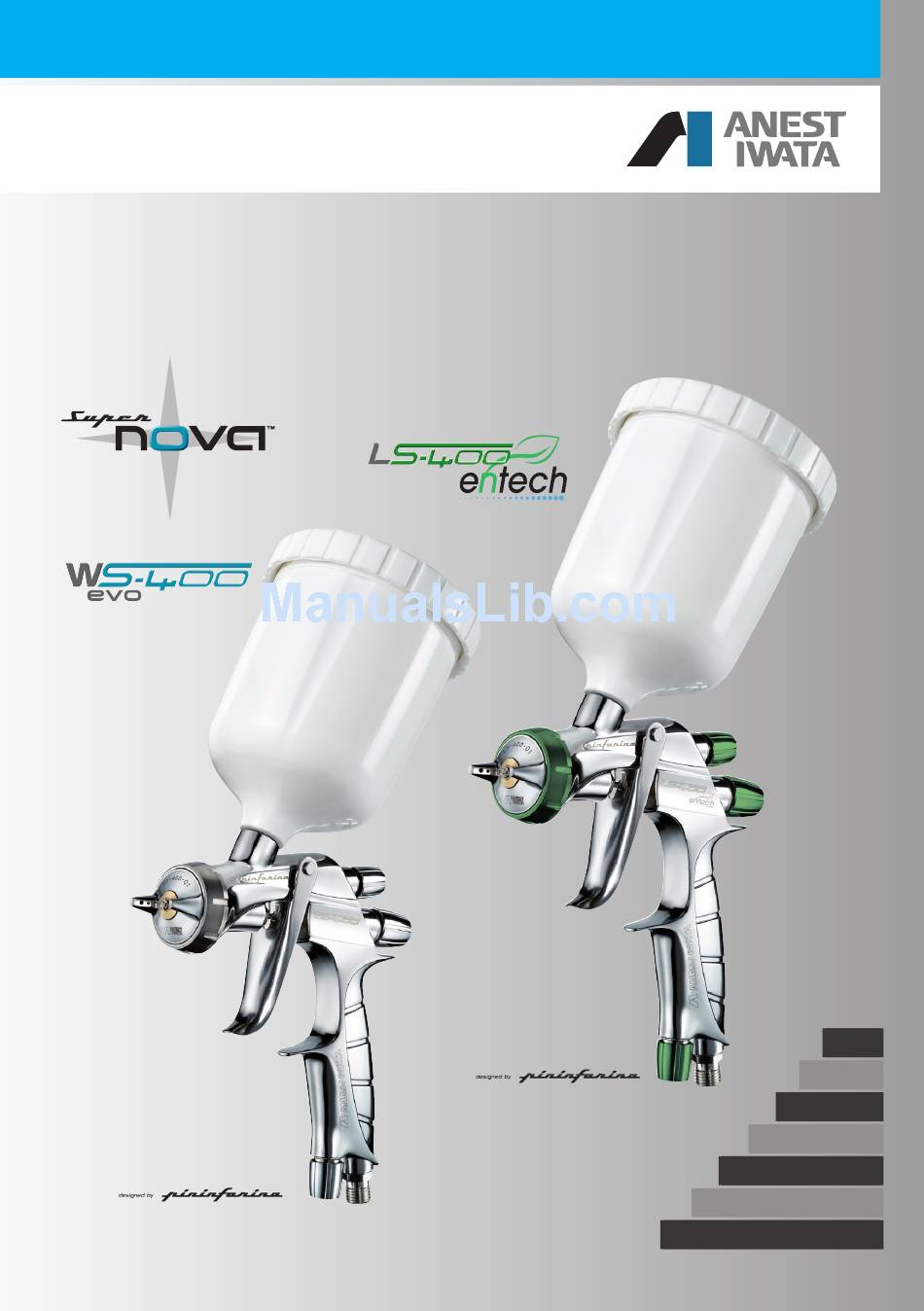

INSTRUCTION MANUAL
WS-400 EVO | LS-400 Entech
GRAVITY SPRAY GUN
GB
GB
IT
IT
FR
FR
ES
ES
PT
PT
DE
DE
SV
SV

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WS-400 EVO and is the answer not in the manual?

Questions and answers

Adolfo Moreno lopez
June 4, 2025

Buenas tardes,tengo la iwata ws 400 y no regula el caudal del abanico, le he cambiado el regulador del abanico,pieza número 5 y sigue igual, lo cierras a tope y el abanico no varía sigue al máximo,cuál puede ser la causa,gracias

0

Subscribe to Our Youtube Channel

Related Manuals for Anest Iwata WS-400 EVO

Summary of Contents for Anest Iwata WS-400 EVO

  • Page 1 INSTRUCTION MANUAL WS-400 EVO | LS-400 Entech GRAVITY SPRAY GUN...

  • Page 2: Declaration Of Conformity

    WS-400 EVO | LS-400 Entech WS-400 TECHNICAL DATA WS-400 EVO WS-400 -1301 EVO NOZZLE_NEEDLE SET COMBIINATION WS-400 -1401 EVO Fluid Nozzle Fluid Needle WS-400 -1301HD EVO 1.3 HD (1.3.2) Size Mark Mark WS-400 -1401HD EVO 1.4 HD (1.4.2) WS-400 -1501HD EVO 1.5 HD (1.5.2)

  • Page 3: Technical Specifications

    In case of any physical discomfort, immediately seek medical advice. - Never use spare parts that are not Anest Iwata originals. 3. Wear earplugs if necessary. - Never damage fluid nozzle tip, fluid needle or air cap holes.

  • Page 4: Disassembly Procedure

    WS-400 EVO | LS-400 Entech - Never soak air cap set (1) in solvent for an extended period, even when e. Air valve assembly (8), assemble air valve (8), air valve spring (9) and cleaning. fluid adj. guide set (10) together. Next, insert fluid needle set (2-2) into - Never use metal brush to clean the gun.

  • Page 5: Troubleshooting

    WS-400 EVO | LS-400 Entech 6. TROUBLESHOOTING 7. SPARE PARTS LIST GUN DOES NOT SPRAY - Fluid adj. knob (13) closed. Check and adjust. - Tip hole of nozzle obstructed. Check and clean. - Paint filter obstructed. Check and clean.

  • Page 6: Specifiche Tecniche

    2. MAI superare la pressione o la temperatura massima d’esercizio. 3. Scaricare sempre la pressione dell’aria e del materiale, prima delle opera- La pistola ANEST IWATA per il rilascio agenti di zioni di pulizia, disassemblaggio e di manutenzione. distacco è in conformità alla normativa ATEX 94/9/CE Altrimenti la pressione residua potrebbe causare ferite al corpo provocate da ope- Livello di protezione: categoria II2 G X adatto per uso in Zone 1 e 2.

  • Page 7: Procedura Di Smontaggio

    WS-400 EVO | LS-400 Entech - Quando rimuovete il set guarnizione astina (3) 5.1 PROCEDURA PER LA PULIZIA MANUALE assicuratevi di non lasciare il pezzo di plasti- ca, del set guarnizione astina (3), dentro il I passaggi del materiale devono essere accuratamente puliti Pezzo di corpo pistola.

  • Page 8: Problemi, Cause E Rimedi

    WS-400 EVO | LS-400 Entech 7. ELENCO PARTI DI RICAMBIO 6. PROBLEMI, CAUSE E RIMEDI MANCATA FUORIUSCITA DI VERNICE - Regolazione materiale (13) Verificare e regolare. non sufficientemente aperta. - Foro ugello materiale (2-1) Verificare e pulire. ostruito. - Filtro vernice ostruito.

  • Page 9: Spécifications Techniques

    2. Ne jamais dépasser la pression ou la température maximale d’emploi. ultérieurement. 3. Décharger toujours la pression d’air et du produit avant de procéder au net- Ce kit de pistolet de pulvérisation ANEST IWATA toyage, au démontage ou à l’entretien du pistolet. d’agents de démoulage est conforme aux normes Dans le cas contraire, la pression résiduelle risque de provoquer des lésions corpo-...
  • Page 10 WS-400 EVO | LS-400 Entech 5.1 PROCEDURE DE NETTOYAGE MANUEL - Lors du retrait du presse étoupe (3), veiller à ne pas laisser le morceau en plastique du En particulier, nettoyer complètement et soigneusement les Morceau en presse étoupe (3) dans le corps du pistolet.

  • Page 11: Liste Des Pièces De Rechange

    WS-400 EVO | LS-400 Entech 7. LISTE DES PIÈCES DE RECHANGE 6. PROBLEMES, CAUSES ET REMEDES ABSENCE DE SORTIE DE PEINTURE - Réglage produit (13) Vérifier et régler. pas assez ouvert. - Trou buse produit (2-1) Vérifier et nettoyer. bouché.

  • Page 12: Especificaciones Técnicas

    Guarde este manual en un lugar seguro para consulta futura. 2. NO utilice una presión de trabajo ni una temperatura de funcionamiento La pistola ANEST IWATA de pulverización de superiores a las máximas. agentes de desmoldeo cumple con la normativa 3.
  • Page 13 WS-400 EVO | LS-400 Entech 5.1 OPERACIÓN DE LIMPIEZA MANUAL - Cuando retire el grupo de juntas de la aguja (3), compruebe que la pieza de plástico del grupo de Pieza de Una limpieza incompleta puede causar defectos en la forma del juntas de la aguja (3) no quede dentro del cuerpo plástico...

  • Page 14: Problemas, Causas Y Remedios

    WS-400 EVO | LS-400 Entech 7. LISTA DE PIEZAS DE RECAMBIO 6. PROBLEMAS, CAUSAS Y REMEDIOS NO SALE PINTURA - Tuerca de regulación de fluido Controlar y regular. (13) abierta de manera insu- ficiente. - Orificio del pico de material Controlar y limpiar.

  • Page 15: Especificações Técnicas

    2. NUNCA ultrapasse a pressão ou a temperatura máxima de utilização. 3. Descarregue sempre a pressão do ar e do material, antes das operações A pistola ANEST IWATA para a pulverização de de limpeza, montagem e manutenção. agentes de separação está em conformidade com a norma ATEX 94/9/CE.
  • Page 16 WS-400 EVO | LS-400 Entech 5.1 PROCEDIMENTO PARA A LIMPEZA MANUAL - Quando remover a junta da agulha (3), certifique-se de não deixar a peça de plástico Peça de da junta da agulha (3) dentro do corpo. UMA LIMPEZA INCOMPLETA PODE CAUSAR DEFEITOS NA plástico...

  • Page 17: Problemas, Causas E Soluções

    WS-400 EVO | LS-400 Entech 7. LISTA PEÇAS SOBRESSALENTES 6. PROBLEMAS, CAUSAS E SOLUÇÕES FALTA DE SAÍDA DE TINTA - Botão de ajuste do produto (13) Verifique e ajuste. não suficientemente aberto. - Furo do bico do produto (2-1) Verifique e limpe.

  • Page 18: Technische Spezifikationen

    WS-400 EVO | LS-400 Entech Bevor Sie das Gerät einsetzen, einschalten, regulieren oder UNSACHGEMÄSSE ANWENDUNG warten, lesen Sie diese Betreiebsanleitung sorgfältig, die für jeden zukünftigen Hinweis erhalten werden muss. 1. Zielen Sie niemals die Pistole auf Menschen oder Tiere. 2. Überschreiten Sie nie den maximalen Arbeitsdruck oder die maximale Die ANEST IWATA Trennmittel-Spritzpistole ist in Arbeitstemperatur.
  • Page 19 WS-400 EVO | LS-400 Entech 5.1 VORGANG DER MANUELLEN REINIGUNG - Beim Entfernen des Farbnadeldichtungs-sets (3) sicherstellen, dass das Kunststoffstück des Unvollständige Reinigung kann zu einem fehlerhaften Kunststoffstück Farbnadeldichtungssets (3) nicht im Pistolen- Spritzstrahl führen. Nach Anwendung von Zweikomponenten- körper verbleibt.

  • Page 20: Fehlerbehebung

    WS-400 EVO | LS-400 Entech 6. FEHLERBEHEBUNG 7. ERSATZTEILLISTE SPRITZPISTOLE SPRÜHT NICHT - Materialregler (13) nicht aus- Überprüfen und einstellen. reichend geöffnet. - Öffnung Farbdüse (2-1) ver- Überprüfen und reinigen. stopft. - Lackfilter verstopft. Überprüfen und reinigen. - Tropfschutz verstopft.

  • Page 21: Tekniska Specifikationer

    WS-400 EVO | LS-400 Entech Läs först dessa instruktioner innan du börjar med installation, RISKER VID FELAKTIGT BRUKANDE igångsättning, justering eller utför underhåll på pistolen. Bevara sedan dessa instruktioner för framtida bruk. 1. Rikta ALDRIG pistolen mot en person eller ett djur.
  • Page 22 WS-400 EVO | LS-400 Entech 5.1 PROCEDUR FÖR MANUELL RENGÖRING När färgnålspackningen (3) tas bort ska du vara uppmärksam på att inte lämna Plastdel Bristfällig rengöring kan leda till en felaktig sprutbild. kvar färgnålspackningens (3) plastdel Rengör extra noga och så fort som möjligt efter användning av inuti kroppen.
  • Page 23 WS-400 EVO | LS-400 Entech 7. RESERVDELSLISTA 6. PROBLEM, ORSAKER OCH ÅTGÄRDER FÄRGEN SPRUTAR INTE UT - Ställskruven (13) är inte Kontrollera och reglera. tillräckligt öppen. - Färgmunstyckets (2-1) Kontrollera och rengör. öppning är igensatt. - Färgfiltret är igensatt. Kontrollera och rengör.
  • Page 24 ANEST IWATA Europe S.r.l. Corso Vigevano, 46 - 10155, Torino (IT) Direct Tel. +39 011 - 22 74 402 Fax +39 011 - 22 74 000 info@anest-iwataeu.com www.anest-iwataeu.com EUROPEAN SALES BRANCHES: ANEST IWATA Italia S.r.l. Tel. diretto +39 011 - 24 80 868 - Fax: +39 011 - 85 19 44 info@anest-iwata.it...
