取扱説明書
The English version is printed on the back page.

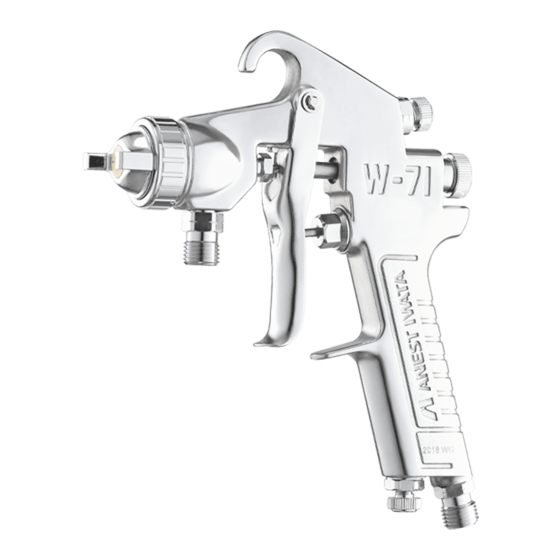

スプレーガン
Ｗ－７１
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力
０.６８ＭＰａ
騒音値
７４．８ ｄＢ（Ａ）
条
吹付条件
推奨使用条件
件
測定位置
スプレーガンより後方へ１m
地面より高さ１.６m
使用温度範囲
５℃～４０℃
重要
圧送式以外のスプレーガンへは塗料の
圧送供給を絶対にしないでください。
ノズル・ニードルセットの組合せ
塗料供
塗料ノズル
給方式
口径φ ｍｍ
表示
φ0.8
0N/0.8
圧送式
φ1.0
02N/1.0
φ1.0
1N/1.0
φ1.3
2N/1.3
吸上式
重力式
φ1.5
3N/1.5
φ1.8
4N/1.8

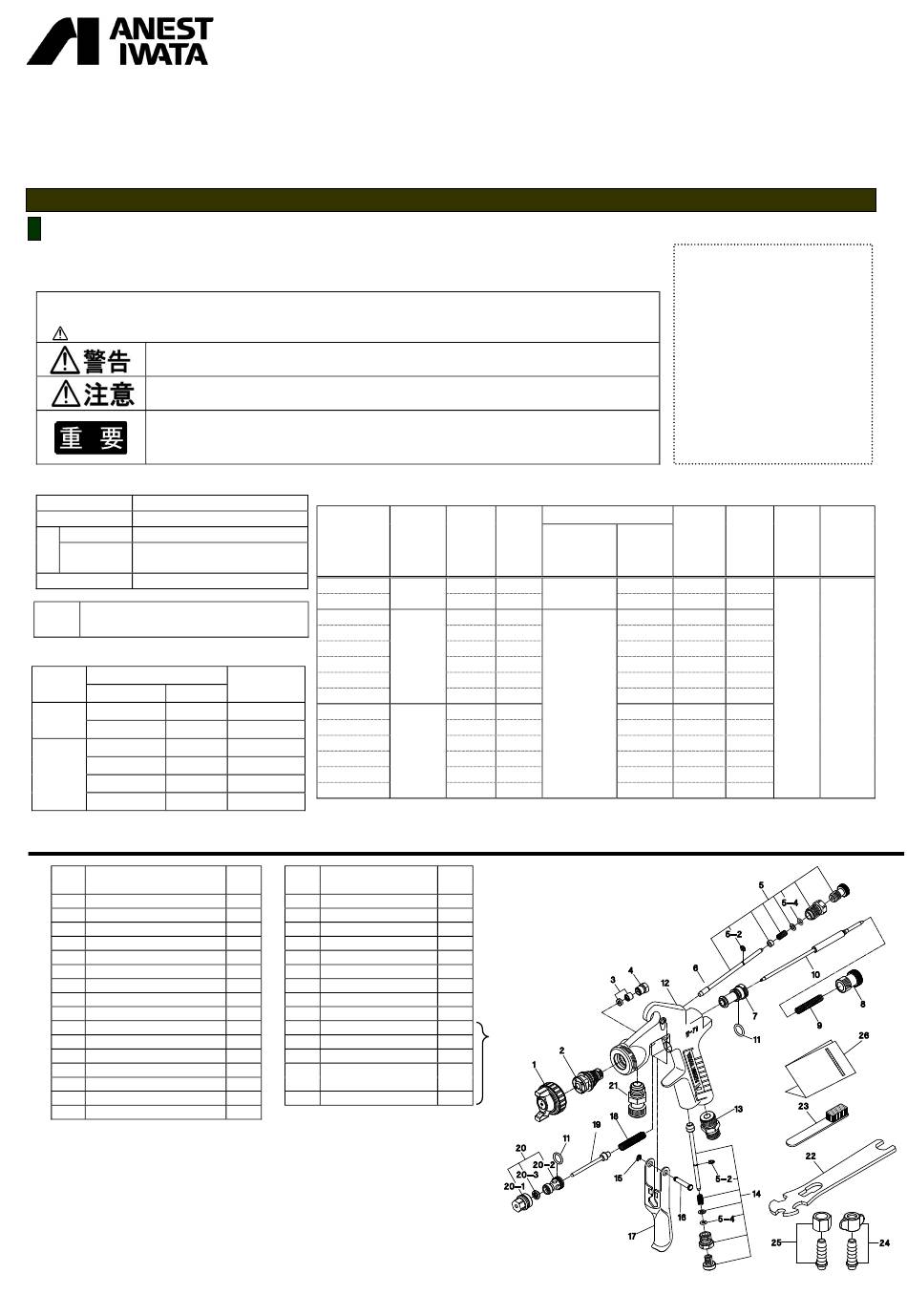

■ 部品名称
№
品
名
1
空気キャップセット
◆
2
塗料ノズル
◆
3
ニードル弁パッキンセット
4
ニードル弁パッキン押し
5
パタン開き調節装置
5-2
止め輪
◆
5-4
Ｏリング
7
ニードル弁ガイド
8
塗料調節ツマミ
9
ニードル弁ばね
◆
10
ニードル弁セット
◆
11
Ｏリング
12
本体
13
空気ニップル
14
空気量調節装置
15
止め輪
◆ 印部の部品は消耗品です。
◎ 部品御注文の際は、スプレーガン形式、空気キャップセット、塗料ノズル、ニードル弁
セットの刻印、及び上記№ 品名を御指定ください。
◎ 圧送式で、塗料ノズル又はニードル弁セットを交換する場合は、ノズル・ニードルセット
の組合せで交換してください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、お買い求めになった
販売店又は当社支店・営業所・サービス会社までご連絡ください。
主要仕様
塗 料
形
式
供 給
方 式
W-71-0
圧送式
W-71-02
W-71-1S
W-71-2S
W-71-3S
吸上式
W-71-4S
ニードル弁
W-71-21S
セット表示
W-71-31S
0
W-71-1G
W-71-2G
02
W-71-3G
１
重力式
W-71-4G
2
W-71-21G
3
W-71-31G
4
※ 1 吹付空気圧力は引金を引き、空気を流した時のスプレーガンの入口部の圧力です。
数量
№
品
名
１
16
引金止め軸
１
17
引金
１
18
空気弁ばね
◆
１
19
空気弁
１
20
空気弁シートセット
１
20-1
空気弁パッキン押し
２
20-2
空気弁シート
◆
１
20-3
空気弁パッキン
１
21
塗料ニップル
１
22
スパナ
１
23
掃除用ブラシ
２
24
ホース継手
１
ホース継手
25
（圧送式のみ）
１
１
26
取扱説明書
１
塗料
推奨使用条件
適用
ﾉｽﾞﾙ
空気
※1 吹付空気
口径
ｷｬｯﾌﾟ
圧力 MPa
φ mm
0.8
0
0.34
1.0
02
1.0
1
1.3
2
1.5
3
1.8
4
1.3
21
1.5
31
0.29
1.0
1
1.3
2
1.5
3
1.8
4
1.3
21
1.5
31
数量
１
１
１
１
１
１
１
１
１
１
付属品
１
１
１
１
－１ －
この取扱説明書は、安全にご使用
いただくために重要な警告、注意
事項および取扱い方法について記
載しています。
この取扱説明書で扱われている機
器は、塗装業務用途の商品です。
他の用途には使用しないでくださ
い。
正しい取扱指導を受けられ、機械
の操作方法を理解された方以外の
人は、使用しないでください。
ご使用前に、必ずお読みになり、
十分理解してからご使用ください。
本書はすぐに確認できる場所に大
切に保管してください。
空 気
ﾊﾟﾀﾝ
接続
塗料
使用量
開き
口径
噴出量
l/min
mm
ml/min
200
240
190
300
230
265
95
75
100
135
85
135
180
165
170
Ｇ1/4
195
230
200
（空気）
140
195
155
170
230
170
Ｇ1/4
110
75
120
（塗料）
155
85
155
210
165
185
220
230
230
160
195
165
190
230
185
質量
g
475
