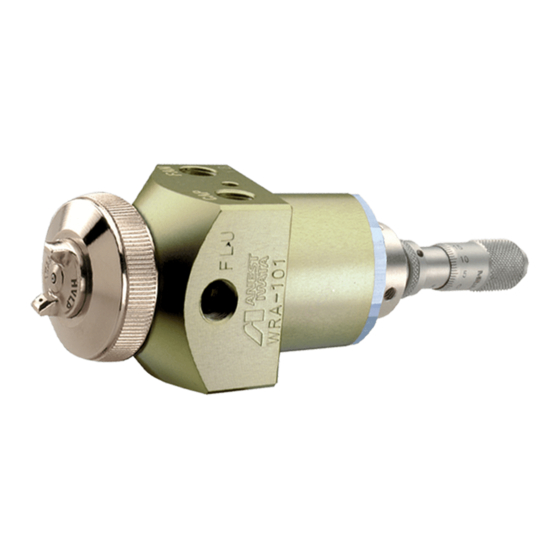

Anest Iwata WRA-101 Instruction Manual

取扱説明書
（国内販売用）
自動ガン
低圧自動ガン
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力 ０.６８ＭＰａ
騒音値 WRA-101：78.7 dB(A)、WRA-200：82.4 dB(A)、LRA-200：76.9 dB(A)
吹付条件 推奨使用条件
条
件 測定位置 ｽﾌﾟﾚｰｶﾞﾝより後方へ１m 地面より高さ 1.6m
使用温度範囲 ５℃～４０℃
主要仕様
塗 料
形 式 供 給
方 式
WRA-101-082PV
WRA-200-122PV 圧送式
LRA-200-122PV
※ 1 ガン入口空気圧力は、ﾋﾟｽﾄﾝ作動用空気を供給し、吹付空気を流した時のｽﾌﾟﾚｰｶﾞﾝ入口部の圧力です。

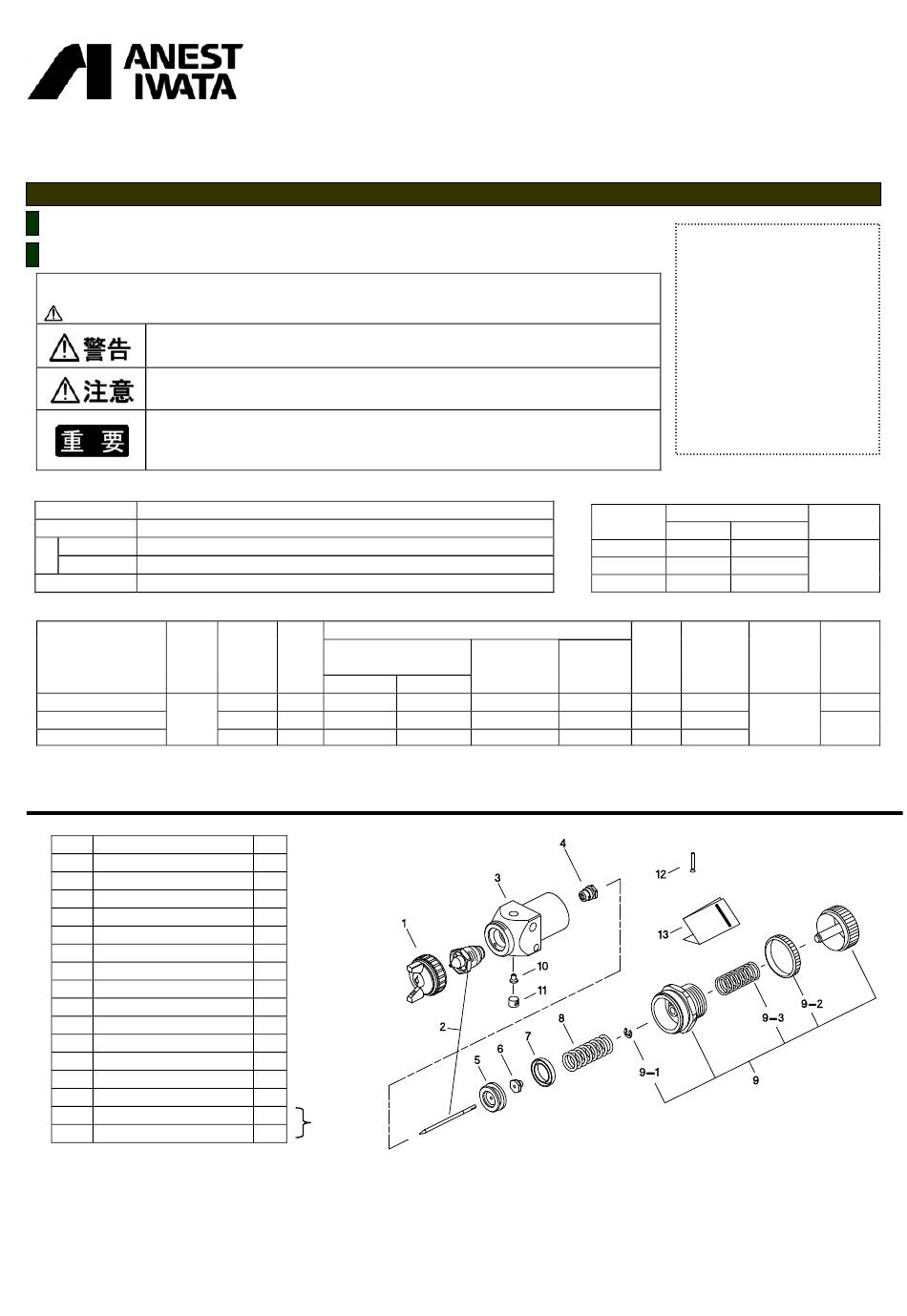

■ 部品名称
№ 品名
１ 空気キャップセット
◆
２ ノズル・ニードルセット
３ 本体セット
◆
４ ニードル弁パッキンセット
５ ピストン
６ 止めナット
◆
７ ピストンパッキン
８ ピストンばね
９ 塗料調節装置
9-1 止め輪
9-2 ジャミナット
9-3 塗料調節ばね
１０ プラグ
１１ 六角穴付きプラグ
１２ さら小ねじ
１３ 取扱説明書 （本書）
◆
印部の部品は消耗品です。
◎部品御注文の際は、自動ガン形式、空気キャップセット、塗料ノズル、ニードル弁の刻印、及び上記№ 品名を御指定ください。
◎塗料ノズル又はニードル弁を交換する場合は、ノズル・ニードルセットの組合せで交換してください。
◎開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、お買い求めになった販売店又は当社支店・営業所・サービス会社まで
ご連絡ください。
The English version is printed on the back page.
小形 WRA-101 大形 WRA-200
大形 LRA-200
塗料ﾉｽﾞﾙ 適用
※1 ガン入口空気圧力
口径 空気
MPa
φmm ｷｬｯﾌﾟ
霧化空気
0.8 E2P 0.26
1.2 G2P 0.24
1.2 G2 0.14
数量
１
１
１
１
１
１
１
１
１
１
１
１
１
１
１
付属品
１
推奨使用条件
ｷｬｯﾌﾟ内圧力
噴出量
MPa
ml/min
ﾊﾟﾀﾝ空気
0.22 -
0.26
-
0.16 0.07
－ １ －
この取扱説明書は、安全にご使用い
ただくために重要な警告、注意事項
および取扱い方法について記載して
います。
この取扱説明書で扱われている機
器は、塗装業務用途の商品です。
他の用途には使用しないでくださ
い。
正しい取扱指導を受けられ、機械の
操作方法を理解された方以外の人
は、使用しないでください。
ご使用前に、必ずお読みになり、十
分理解してからご使用ください。
本書はすぐに確認できる場所に大
切に保管してください。
ノズル・ニードルの組合せ
塗料ノズル
形式
口径φmm
WRA-101 W101/08
φ0.8
WRA-200 WA200/12
φ1.2
LRA-200 L200/12
φ1.2
空気 ﾊﾟﾀﾝ
塗料
使用量 開き
l/min mm
150 270 190
500 530 400
(空気､塗料)
500 500 300
ﾆｰﾄﾞﾙ弁ｾｯﾄ
表示 表示
WRA12
質量
接続口径
g
290
Rc1/8
310
