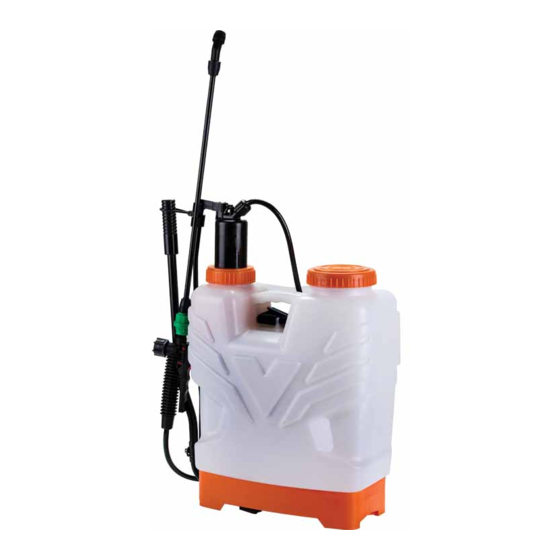

  • Page 1 Villager TERRA 12 (SI) ROČNA ŠKROPILNICA Villager TERRA 12 Originalna navodila za uporabo...
  • Page 2 Villager TERRA 12 (SI) Škropilnica je primerna za razprševanje insekticidov, fungicidov in sredstev za obdelavo semen. Naprava je namenjena samo domači in ne profesionalni uporabi! SIMBOLI / OPOZORILO ZA UPORABNIKE Opozorila! Pozorno preberite Pred uporabo izdelka obvezno preberite navodila Pri delu s škropilnico nosite ustrezna zaščitna oblačila Pri delu s škropilnico nosite masko za zaščito oči in dihal...

  • Page 3: Tehnični Podatki

    Villager TERRA 12 (SI) Naprave ne smejo uporabljati spodaj navedene osebe: 1) Bolniki; 2) Alkoholizirane osebe; 3) Mladoletne ali opravilno nesposobne osebe; 4) Osebe, ki niso seznanjene z delovanjem naprave; 5) Utrujene osebe. TEHNIČNI PODATKI:  Prostornina posode: 12 l ...
  • Page 4 Villager TERRA 12 (SI) OZNAKA DELOV 1. Vzvod 10. Ročica 2. Pritrdilni element 11. Cev za usmerjanje curka 3. Ojnica 12. Šoba 4. Podložka 13. Pokrov posode 5. Zaporni čep 14. Tesnilo 6. Zračna komora 15. Filter 7. Pritrdilni element 16.
  • Page 5 Villager TERRA 12 (SI) NAVODILA ZA SESTAVLJANJE: 1. Vstavite konec vzvoda (1) v odprtino na dnu posode. Vzvod (1) pritrdite s sponko (2), kot je prikazano na sliki 1. Slika 1. 2. Namestite vzvod (1) v skladu s sliko 2. V odprtino vstavite ojnico (3) in jo povežite z vzvodo (1).
  • Page 6 Villager TERRA 12 (SI) 4. Na zračno komoro pritrdite razprševalno cev (9) v skladu s slikama 6 in 7. Slika 6. Slika 7. 5. Razprševalno cev (9) pritrdite na ročico (10), kot je prikazano na slikah 8 in 9. Slika 8.
  • Page 7 Villager TERRA 12 (SI) 7. Na koncu na cev (11) namestite šobo (12). Način namestitve je prikazan na slikah 14 in 15. Slika 14. Slika 15. Naprava ima priložene 3 različne šobe za različne vrste dela, ki so prikazane na sliki spodaj.
  • Page 8 Villager TERRA 12 (SI) 2. Na spodnjem delu naprave morate pas namestiti skozi dve odprtini na vsaki strani. Na slikah 19 in 20 je prikazan način vstavljanja pasu skozi spodnjo sponko. Na slikah 21 in 22 pa je prikazan postopek namestitve sponke na napravo in končna pritrditev pasu.
  • Page 9 Villager TERRA 12 (SI) Zagon škropilnice: Da bi pripravili škropilnico za delovanje, je potrebno ročico pomikati naprej in nazaj, da ustvarite potreben pritisk za delovanje škropilnice (slika 26). Slika 26  Preverite, če je regulator pretoka odprt.  Tlak v škropilnici ustvarite tako, da črpalko nekajkrat premaknete navzgor in navzdol, dokler ne začutite upora (6-8x).
  • Page 10 Villager TERRA 12 (SI) POZOR! Tekočina za razprševanje mora biti čista, brez peska ali drugih abrazivnih delcev, ki lahko povzročijo poškodbe naprave in padec tlaka. Takšne poškodbe razveljavijo garancijo. Pri delu s škropilnico morate upoštevati spodaj opisana navodila:  V škropilnico nikoli ne nalivajte nafte, bencina, razredčil, kislin, baz ali smole.

  • Page 11: Es-Izjava O Skladnosti

    Harmonizirani in drugi standardi: EN ISO 19932-1:2013 EN ISO 19932-2:2013 Odgovorna oseba pooblaščena za sestavljanje tehnične dokumentacije: Zvonko Gavrilov, na naslovu družbe Villager d.o.o, Kajuhova 32 P, 1000 Ljubljana Kraj / datum: Ljubljana, 30.11.2018 Odgovorna oseba za sestavo tehnične dokumentacije Zvonko Gavrilov...
  • Page 12 Villager TERRA 12 (GB) HAND SPRAYER Villager TERRA 12 Original user manual...
  • Page 13 Villager TERRA 12 (GB) The sprayer is fit for spraying substances such as: insecticides, fungicides, as well as substances for seamen treatment. The device is meant for domestic use, not a professional one! SYMBOLS / WARNING FOR USERS Warning! Read carefully...
  • Page 14 Villager TERRA 12 (GB) Following persons are not to use the device: 1) Persons suffering from illnesses; 2) Persons under the influence of alcohol; 3) Under aged or elderly persons; 4) Persons not previously familiar with the usage of the device;...
  • Page 15 Villager TERRA 12 (GB) DESCRIPTION 1. Seesaw 10. Switch 2. Tightener 11. Spray wand 3. Piston rod 12. Nozzle 4. Washer 13. Tank lid 5. Locking spindle 14. Sealing washer 6. Air chamber 15. Filter 7. Tightener 16. Tank lid on the air chamber 8.
  • Page 16 Villager TERRA 12 (GB) ASSEMBLY INSTRUCTIONS: 1. Insert the seesaw rod (1) into the hole at the bottom of the tank. After that secure the seesaw rod (1) with the tightener (2), as shown on Picture 1. Picture 1. 2. Place the seesaw rod (1) as shown on Picture 2. After that connect the piston rod (3) with the seesaw rod (1) through the appropriate hole.
  • Page 17 Villager TERRA 12 (GB) Picture 4. Picture 5. 4. Connect the spraying hose (9) to the air chamber as shown on Picture 6. and Picture 7. Picture 6. Picture 7. 5. Connect the spraying hose (9) to the switch (10), as shown on Picture 8. and Picture 9.
  • Page 18 Villager TERRA 12 (GB) Picture 12. Picture 13. 7. The next step shows the connecting of the nozzle (12) to the spray wand (11). This is shown on Picture 14. and Picture 15. Picture 14. Picture 15. The package may contain 3 kinds of nozzles, each with a different function. Picture 16.
  • Page 19 Villager TERRA 12 (GB) Picture 17. Picture 18. 2. The bottom part of the sprayer requires the belt to be pulled through via 2 steps. Pictures 19. and 20. show how the belt should be pulled through the bottom buckle. Pictures 20. and 21. show the step of placing the buckle onto the sprayer as well as how the frame looks like once the buckle is placed.
  • Page 20 Villager TERRA 12 (GB) Picture 23. Picture 24. Picture 25. Sprayer starting: Picture 26.
  • Page 21 Villager TERRA 12 (GB) To prepare the sprayer for operation, you need to pull the handle (seesaw), back and forth, in order to create the pressure needed for the sprayer to operate (Picture 26).  Check if the flow regulator is open;...

  • Page 22: Declaration Of Conformity

    EN ISO 19932-1:2013 EN ISO 19932-2:2013 The responsible person authorized to compile the technical documentation: Zvonko Gavrilov, at the company Villager D.O.O, Kajuhova 32 P, 1000 Ljubljana Place / date: Ljubljana, 30.11.2018 The person authorized to make a statement on behalf of the manufacturer...
  • Page 23 Villager TERRA 12 (RS) RUČNA PRSKALICA Villager TERRA 12 Originalno uputstvo za upotrebu...
  • Page 24 Villager TERRA 12 (RS) Prkskalica je pogodna za raspršivanje materija kao što su: insekticidi, fungicidi i sredstva za tretiranje semena. Uređaj je namenjen za kućnu, a ne profesionalnu upotrebu! SIMBOLI / UPOZORENJA ZA KORISNIKE Upozorenje! Pažljivo pročitajte Obavezno pročitajte uputstvo pre upotrebe proizvoda Koristite prikladnu zaštitnu odeću prilikom rada sa prskalicom...
  • Page 25 Villager TERRA 12 (RS) Sledeće osobe ne smeju da koriste uređaj: 1) Bolesnici; 2) Alkoholisana lica; 3) Maloletne ili stare osobe; 4) Osobe koje se prethodno nisu upoznale sa načinom rada uređaja; 5) Umorne osobe. Tehničke karakteristike uređaja:  Zapremina rezervoara: 12 l ...
  • Page 26 Villager TERRA 12 (RS) OPIS 1. Klackalica; 10. Prekidač; 2. Pričvršćivač; 11. Usmerivač mlaza; 3. Klipnjača; 12. Mlaznica; 4. Podloška; 13. Poklopac rezervoara; 5. Zabravljujuća osovinica; 14. Zaptivna podloška; 6. Komora vazduha; 15. Filter; 7. Učvršćivač; 16. Poklopac rezervoara na komori vazduha;...
  • Page 27 Villager TERRA 12 (RS) INSTRUKCIJE ZA SKLAPANJE UREĐAJA: 1. Ubacite šipku klackalice (1) u otvor na dnu rezervoara. Nakon toga šipku klackalice (1) osigurati pričvršćivačem (2), kao što je prikazano na slici 1. lika 1. 2. Pozicionirati šipku klackalice (1) kao na slici 2. Nakon toga povezati klipnjaču (3) sa šipkom klackalice (1) kroz odgovarajući otvor.
  • Page 28 Villager TERRA 12 (RS) 4. Povezati crevo za prskanje (9) na komoru za vazduh kao što je prikazano na slici 6. i slici 7. Slika 6. Slika 7. 5. Povezati crevo za prskanje (9) na prekidač (10), kao što prikazuju slika 8. i slika Slika 8.
  • Page 29 Villager TERRA 12 (RS) Slika 12. Slika 13. 7. Sledeći korak predstavlja povezivanje mlaznice (12) na usmerivač mlaza (11). Povezivanje je predstavljeno na slici 14. i slici 15. Slika 14. Slika 15. U pakovanju se mogu naći 3 vrste mlaznica, koje se razlikuju prema svrsi upotrebe.
  • Page 30 Villager TERRA 12 (RS) Slika 17. Slika 18. 2. Na donjem delu prskalice, potrebno je kaiš provući u dva poteza. Slika 19. i 120. prikazuju način provlačenja kaiša kroz donju kopču. Na slici 20. i 21. je prikazan korak postavljanja kopče na prskalicu i kako sklop izgleda kada se kopča postavi na mesto.
  • Page 31 Villager TERRA 12 (RS) Slika 23. Slika 24. Slika 25. Pokretanje prskalice:...
  • Page 32 Villager TERRA 12 (RS) Slika 26. Kako biste pripremili prskalicu za rad, potrebno je da ručicu (klackalicu), povlačite (slika 26). napred nazad kako bi se napravio potreban pritisak za rad prskalice  Proverite da li je regulator za protok otvoren;...
  • Page 33 Villager TERRA 12 (RS) PAŽNJA! Voda koja se koristi pri radovima prskanja, mora biti čista, bez prisustva peska ili drugih abrazivnih čestica, jer one mogu oštetiti delove prskalice i tako dovesti do pada pritiska. Defekt nastao iz ovog razloga ne podleže uslovima garancije/saobraznosti.
  • Page 34 Harmonizovani i drugi standardi: EN ISO 19932-1:2013 EN ISO 19932-2:2013 Odgovorna osoba ovlašćena za sastavljanje tehničke dokumentacije: Zvonko Gavrilov, na adresi kompanije Villager D.O.O, Kajuhova 32 P, 1000 Ljubljana Mesto / datum: Ljubljana, 30.11.2018 Ogovorna osoba za sastavljanje tehničke dokumentacije Zvonko Gavrilov...
  • Page 35 Villager TERRA 12 (BG) РЪЧНА ПРЪСКАЧКА Villager TERRA 12 Оригинални инструкции за употреба...
  • Page 36 Villager TERRA 12 (BG) Пръскачката е предназначена за пръскане с продукти от типа на инсектицидите и фунгицидите, както и други средства за третиране на семена. Този уред е предназначен за домашна, а не за професионална употреба! СИМВОЛИ / ПРЕДУПРЕЖДЕНИЕ ЗА ПОТРЕБИТЕЛИТЕ...
  • Page 37 Villager TERRA 12 (BG) Следните лица не могат да работят с уреда: (1) Лица, които не са в добро психическо състояние; (2) Лица, които са под въздействие на алкохол; (3) Непълнолетни лица и стари хора; (4) Лица, незапознати с устройството на уреда;...
  • Page 38 Villager TERRA 12 (BG) ОПИСАНИЕ 1. Ръкохватка 10. Превключвател 2. Закопчалка 11. Пръскаща тръбичка 3. Държач на лоста 12. Дюза 4. Шайба 13. Капак на резервоара 5. Заключващ щифт 14. Уплътняваща шайба 6. Въздушна камера 15. Филтър 7. Клипс на пръскащата тръбичка...
  • Page 39 Villager TERRA 12 (BG) ИНСТРУКЦИИ ЗА ЗГЛОБЯВАНЕ НА УРЕДА: 1. Вкарайте тръбата на ръкохватката (1) в отвора на дъното на резервоара. След това фиксирайте тръбата на ръкохватката (1) със закопчалката (2), както е изобразено на снимка 1. Снимка 1. 2. Позиционирайте тръбата на ръкохватката (1), както е показано на снимка...
  • Page 40 Villager TERRA 12 (BG) 4. Свържете гумения маркуч за пръскане (9) към въздушната камера (6), както е показано на снимка 6 и снимка 7. Снимка 6. Снимка 7. 5. Свържете маркуча за пръскане (9) към превключвателя (10), както е показано на снимка 8 и снимка 9.
  • Page 41 Villager TERRA 12 (BG) Снимка 12. Снимка 13. 7. Следващата стъпка представлява свързването на дюзата (12) с пръскащата тръбичка (11). Свързването е изобразено на снимка 14 и снимка 15. Снимка 14. Снимка 15. В комплекта могат да бъдат намерени 3 вида дюзи, които се различават по...
  • Page 42 Villager TERRA 12 (BG) Снимка 17. Снимка 18. 2. В долния край на пръскачката, е необходимо коланът да се издърпа с две последователни движения.На снимка 19 и снимка 20 е показан начина, по който коланът трябва да се издърпа през долната закопчалка. На снимка 21 и...
  • Page 43 Villager TERRA 12 (BG) Снимка 23. Снимка 24. Снимка 25. Задвижване на пръскачката: Снимка 26. За да подготвите пръскачката за работа, е необходимо да задвижите ръчката (ръкохватката) напред-назад, за да се създаде необходимото за работа налягане (снимка 26).
  • Page 44 Villager TERRA 12 (BG)  Проверете дали регулиращият клапан е отворен;  За да се генерира налягане в пръскачката, е необходимо да се изпомпва, докато се получи съпротивление (6-8 пъти);  Пръскайте чрез натискане на бутона;  Нагласете пръскачката, като завъртите предния пръстен;...

  • Page 45: Декларация За Съответствие

    Хармонизирани и други стаднарти: EN ISO 19932-1:2013 EN ISO 19932-2:2013 Отговорно лице, упълномощено да съставя техническа документация: Звонко Гаврилов, адрес на компанията: Villager D.O.O, Kajuhova 32 P, 1000 Ljubljana Mясто/дата: Любляна, 30.11.2018 Лице, уплномощено да напише изявление от името на производителя...
  • Page 46 Villager TERRA 12 (GR) XEIΡΟΚΙΝΗΤΟΣ ΨΕΚΑΣΤΗΡΑΣ Villager TERRA 12 Πρωτότυπες οδηγίες χρήσης...
  • Page 47 Villager TERRA 12 (GR) Ο ψεκαστήρας είναι κατάλληλος για το ράντισμα των εξής χημικών ουσίων: των εντομοκτόνων, των μυκητοκτόνων, όπως και για την επεξεργασία των σπόρων. Η συσκευή προορίζεται για την οικιακή χρήση και δεν χρησιμοποιείται για την επαγγελματική χρήση! ΣΥΜΒΟΛΑ...
  • Page 48 Villager TERRA 12 (GR) Τα παρακάτω άτομα δεν πρέπει να χρησιμοποιούν τη συσκευή: 1) Ασθενείς, 2) Ατομα υπό την επήρεια αλκοόλ, 3) Ενήλικοι ή ηλικιωμένοι, 4) Τα πρόσωπα που δεν είναι εξοικειωμένα με το τρόπο λειτουργίας της συσκευής, 5) Κουρασμένα άτομα...
  • Page 49 Villager TERRA 12 (GR) ΠΕΡΙΓΡΑΦΗ 1. Τραμπάλα 10. Διακόπτης 2. Συνδετήρας 11. Κατευθυντήρας του πίδακα 3. Ράβδο εμβόλου 12. Ακροφύσιο 4. Φλάντζα 13. Κάλυμμα της δεξαμενής 5. Αξονας ασφάλισης 14. Ροδέλα στεγανοποίησης 6. Θάλαμος του αέρα 15. Φίλτρο 7. Συνδετήρας...
  • Page 50 Villager TERRA 12 (GR) ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ: 1. Τοποθετήστε τον άξονα της τραμπάλας (1) στο κάτω μέρος της δεξαμενής. Στη συνέχεια, τη ράβδο της τραμπάλας (1) θα πρέπει να εξασφαλιστεί με το συνδετήρα (2), όπως φαίνεται στην εικόνα 1.
  • Page 51 Villager TERRA 12 (GR) 4. Συνδέστε το λάστιχο ψεκασμού (9) στο θάλαμο αέρα, όπως φαίνεται στις εικόνες 6 και 7. Εικόνα 6 Εικόνα 7 5. Συνδέστε το λάστιχο ψεκασμού (9) με διακόπτη (10), όπως φαίνεται στις εικόνες 8 και 9.
  • Page 52 Villager TERRA 12 (GR) Εικόνα 12. Εικόνα 13. 7. Το επόμενο βήμα είναι η σύνδεση του ακροφυσίου (12) με τον κατευθυντήρα του πίδακα (11). Η σύνδεση παρουσιάζεται στις εικόνες 14 και 15. Εικόνα 14 Εικόνα 15 Στο σετ βρίσκονται 3 είδη των ακροφυσίων, που διαφέρονται σχετικά με το στόχο...
  • Page 53 Villager TERRA 12 (GR) Εικόνα 17 Εικόνα 18 2. Στο κάτω μέρος του ψεκαστήρα, ο ιμάντας πρέπει να περαστεί σε δύο διαδρομές. Οι εικόνες 19 και 20 δείχνουν τον τρόπο έλξης του ιμάντα διαμέσου της κάτω πόρπης. Οι εικόνες 21 και 22 δείχνουν το βήμα της τοποθέτησης της...
  • Page 54 Villager TERRA 12 (GR) Εικόνα 23 Εικόνα 24 Εικόνα 25 Εκκίνηση του ψεκαστήρα: Εικόνα 26.
  • Page 55 Villager TERRA 12 (GR) Προκειμένου να προετοιμάσετε το ψεκαστήρα για την εργασία, χρειάζεται το χερούλι (τραμπάλα) να τραβάτε προς τα εμπρός και πίσω, για να γίνει η απαραίτητη πίεση για την εργασία του ψεκαστήρα (εικόνα 26).  Βεβαιωθείτε ότι ο ρυθμιστής ροής είναι ανοιχτός.
  • Page 56 Villager TERRA 12 (GR)  Προτείνεται να ψεκάζετε προς την κατεύθυνση που φυσάει ο άνεμος («υπήνεμα»). Η εγγύηση/συμμόρφωση δεν ισχύει αν η δυσλειτουργία οφείλεται σε ακατάλληλο χειρισμό, χρήση ή λόγω της μηχανικής βλάβης.

  • Page 57: Δήλωση Συμμόρφωσης

    EN ISO 19932-2:2013 Το υπεύθυνο πρόσωπο, που είναι εξουσιοδοτημένο για την κατάρτιση της τεχνικής τεκμηρίωσης: Ζβόνκο Γκαβρίλοβ, στην διεύθυνση της εταιρείας Villager D.O.O, Kajuhova 32 P, 1000 Ljubljana. Τόπος / ημερομηνία:: Λιουμπλιάνα, 30.11.2018 Ogovorna osoba za sastavljanje tehničke dokumentacije Zvonko Gavrilov...
  • Page 58 Villager TERRA 12 (HR) RUČNA PRSKALICA Villager TERRA 12 Originalne upute za uporabu...
  • Page 59 Villager TERRA 12 (HR) Prskalica je pogodna za raspršivanje materija kao što su: insekticidi, fungicidi i sredstva za tretiranje sjemena. Uređaj je namijenjen za kućnu, a ne profesionalnu uporabu! SIMBOLI / UPOZORENJA ZA KORISNIKE Upozorenje! Pažljivo pročitajte Obavezno pročitajte upute prije uporabe proizvoda Koristite odgovarajuću zaštitnu odjeću pri radu s prskalicom...
  • Page 60 Villager TERRA 12 (HR) Slijedeće osobe ne smiju koristiti uređaj: 1) Bolesnici; 2) Alkoholisana lica; 3) Maloljetne ili stare osobe; 4) Osobe koje se prethodno nisu upoznale sa načinom rada uređaja; 5) Umorne osobe. TEHNIČKE ZNAČAJKE UREĐAJA:  Zapremina spremnika: 12 l ...
  • Page 61 Villager TERRA 12 (HR) OPIS 1. Klackalica 10. Prekidač 2. Pričvršćivač 11. Usmjerivač mlaza 3. Klipnjača 12. Mlaznica 4. Podloška 13. Poklopac spremnika 5. Zabravljujuća osovinica 14. Zaptivna podloška 6. Komora zraka 15. Filter 7. Učvršćivač 16. Poklopac spremnika na komori zraka 8.
  • Page 62 Villager TERRA 12 (HR) INSTRUKCIJE ZA SKLAPANJE UREĐAJA: 1. Ubacite šipku klackalice (1) u otvor na dnu spremnika. Nakon toga šipku klackalice (1) osigurati pričvršćivačem (2), kao što je prikazano na slici 1. ka 1. 2. Pozicionirati šipku klackalice (1) kao na slici 2. Nakon toga povezati klipnjaču (3) sa šipkom klackalice (1) kroz odgovarajući otvor.
  • Page 63 Villager TERRA 12 (HR) 4. Povezati crijevo za prskanje (9) na komoru za zrak kao što je prikazano na slici 6. i slici 7. Slika 6. Slika 7. 5. Povezati crijevo za prskanje (9) na prekidač (10), kao što prikazuju slika 8. i slika Slika 8.
  • Page 64 Villager TERRA 12 (HR) Slika 12. Slika 13. 7. Sljedeći korak predstavlja povezivanje mlaznice (12) na usmjerivač mlaza (11). Povezivanje je predstavljeno na slici 14. i slici 15. Slika 14. Slika 15. U pakiranju se mogu naći 3 vrste mlaznica, koje se razlikuju prema svrsi uporabe.
  • Page 65 Villager TERRA 12 (HR) Slika 17. Slika 18. 2. Na donjem dijelu prskalice, potrebno je kaiš provući u dva poteza. Slika 19. i 20. prikazuju način provlačenja kaiša kroz donju kopču. Na slici 21. i 22. je prikazan korak postavljanja kopče na prskalicu i kako sklop izgleda kada se kopča postavi na mjesto.
  • Page 66 Villager TERRA 12 (HR) Slika 23. Slika 24. Slika 25. Pokretanje prskalice: Slika 26.
  • Page 67 Villager TERRA 12 (HR) Kako biste pripremili prskalicu za rad, potrebno je ručicu (klackalicu), povlačiti napred nazad kako bi se napravio potreban tlak za rad prskalice (slika 26).  Provjerite da li je regulator za protok otvoren;  Da bi se stvorio tlak u prskalici, potrebno je da pumpate dok se ne stvori otpor (6-8 puta);...

  • Page 68: Izjava O Sukladnosti

    Harmonizirani i drugi standardi: EN ISO 19932-1:2013 EN ISO 19932-2:2013 Odgovorna osoba ovlaštena za sastavljanje tehničke dokumentacije: Zvonko Gavrilov, na adresi kompanije Villager D.O.O, Kajuhova 32 P, 1000 Ljubljana Mjesto / datum: Ljubljana, 30.11.2018 Lice ovlašteno sačiniti izjavu u ime proizvođača Zvonko Gavrilov...
  • Page 69 Villager TERRA 12 (MK) РАЧНА ПРСКАЛКА Villager TERRA 12 Oригиналнo упатствo зa употреба...
  • Page 70 Villager TERRA 12 (MK) Прскалката е погодна за распрскување на материјали како што се: инсектициди, фунгициди и средства за третирање на семиња. Уредот е наменет за домашна, а не за професионална употреба! СИМБОЛИ / ПРЕДУПРЕДУВАЊЕ ЗА КОРИСНИЦИ Предупредување! Внимателно прочитајте...
  • Page 71 Villager TERRA 12 (MK) Следните лица не смеат да го користат уредот: 1) Болни лица; 2) Лица под дејство на алкохол; 3) Maлолетни или стари лица; 4) Лица кои не се запознаени со работата на уредот; 5) Заморени лица. TEХНИЧКИ КАРАКТЕРИСТИКИ НА УРЕДОТ: ...
  • Page 72 Villager TERRA 12 (MK) OПИС 1. Клацкалка 10. Прекинувач 2. Прицврстувач 11. Насочувач на млазот 3. Клип 12. Mлазница 4. Подлошка 13. Капак на резервоарот 5. Блокирачка осовина 14. Заптивна подлошка 6. Комора за воздух 15. Филтер 7. Зацврстувач 16. Капак на резервоарот нa комората за...
  • Page 73 Villager TERRA 12 (MK) ИНСТРУКЦИИ ЗА СКЛОПУВАЊЕ НА УРЕДОТ: 1. Ставете ја шипката на клацкалката (1) во отворот на дното на резервоарот. По тоа, шипката на клацкалката (1) обезбедете ја со зацврстувачот (2), како што е прикажано на слика 1.
  • Page 74 Villager TERRA 12 (MK) 4. Поврзете го цревото за прскање (9) нa комората за воздух како што е прикажано на слика 6. и слика 7. Слика 6. Слика 7. 5. Поврзете го цревото за прскање (9) на прекинувачот (10), како што...
  • Page 75 Villager TERRA 12 (MK) Slika 12. Slika 13. 7. Следниот чекор е поврзување на млазницата (12) нa насочувачот на млазот (11). Поврзувањето е претставено на слика 14. и слика 15. Слика 14. Слика 15. Во пакувањето може да се најдат 3 вида на млазници, кои се разликуваат...
  • Page 76 Villager TERRA 12 (MK) Слика 17. Слика 18. 2. На долниот дел на прскалката, потребно е ременот да се провлече со два потега. Сликите 19. и 20. го прикажуваат начинот на провлекување на ременот низ долното копче. На сликите 21. и 22. прикажано е...
  • Page 77 Villager TERRA 12 (MK) Слика 23. Слика 24. Слика 25. Стартување на прскалката Слика 26.
  • Page 78 Villager TERRA 12 (MK) За да ја подготвите прскалката за работа, потребно е рачката (клацкалката) да ја повлечете напред назад за да се создаде потребниот притисок за работа на прскалката (слика 26.)  Проверете дали е отворен регулаторот за проток;...
  • Page 79 EN ISO 19932-1:2013 EN ISO 19932-2:2013 Oдговорно лице за составување на техничката документација: Звонко Гаврилов, на адреса на компанијата Villager Д.O.O, Кајухова 32 P, 1000 Љубљанa Meстo / дата: Љубљанa, 30.11.2018 Лице овластено да состави изјава во име на производителот...
  • Page 80 Villager TERRA 12 (RO) STROPITOARE MANUALĂ Villager TERRA 12 Instrucțiune originală pentru utilizare...
  • Page 81 Villager TERRA 12 (RO) Stropitoarea este adecvată pentru împrăștierea materiilor precum sunt: insecticidele, fungicidele și substanțele pentru tratarea semințelor. Stropitoarea este menită pentru utilizare casnică și nu pentru uz profesional ! SIMBOLURI / AVERTISMENTE PENTRU UTILIZATORI Avertisment! Citiți cu atenție Obligatoriu citiți instrucțiunea înainte de a utiliza produsul...
  • Page 82 Villager TERRA 12 (RO) Următoarelor persoane le este interzis să utilizeze dispozitivul: 1) Persoanele bolnave; 2) Persoanele în stare de ebrietate; 3) Persoanele minore în vârstă; 4) Persoanele care nu sunt familizrizare cu modul de funcționare al dispozitivului; 5) Persoanele obosite.
  • Page 83 Villager TERRA 12 (RO) DESCRIERE 1. Balansoar 10. Comutatorul 2. Fixator 11. Reglator flux 3. Bielă 12. Duză 4. Șaiba 13. Capac rezervor 5. Arborele de blocare 14. Șaiba de etanșare 6. Camera de aer 15. Filtru 7. Fixator 16. Capac rezervor pe camera de aer 8.
  • Page 84 Villager TERRA 12 (RO) INSTRUCȚIUE PENTRU ANSAMBLAREA DISPOZITIVULUI: 1. Introduceți tija balansoarului(1) în orificiu pe partea inferioară a rezervorului. După aceea asigurați tija balansorului(1) fixatorul (2), așa cum este prezentat în imaginea 1. Imaginea 1. 2. Poziționați tija balansoarului (1) așa cum este prezentat în imaginea 2. După...
  • Page 85 Villager TERRA 12 (RO) 4. Conectați furtunul de stropire (9) la camera de aer așa cum este prezentat în imaginea 6. și imaginea 7. Imaginea 6. Imaginea 7. 5. Conectați furtunul de stropire (9) cu comutatorul (10), așa cum este prezentat în imaginea 8.
  • Page 86 Villager TERRA 12 (RO) Imaginea 12. Imaginea 13. 7. Următorul pas prezintă conectarea duzei (12) pe reglatorul fluxului (11). Conectarea este prezentată în imaginea 14. și imaginea 15. Imaginea 14. Imaginea 15. În ambalaj se pot găsi 3 tipuri de duze, care diferă în funcție de scopul utilizării. În imaginea 16.
  • Page 87 Villager TERRA 12 (RO) Imaginea 17. Imaginea 18. 2. Pe partea inferioară a stropitoarei, este necesar ca cureaua să se deplaseze în două mișcări. Imaginea 19. și 20. Prezintă modul deplasării curelei prin cătărama inferioară.. În imaginea 21. și 22. Este prezentat pasul așezării cătăramei pe stropitoare și cu arată...
  • Page 88 Villager TERRA 12 (RO) Imaginea 23. Imaginea 24. Imaginea 25. Pornirea stropitoarei: Imaginea 26.
  • Page 89 Villager TERRA 12 (RO) Pentru a pregăti stropitoarea pentru muncă, este necesar ca maneta (balansoarul), să se deplaseze înainte , înapoi pentru a boține presiunea necesară pentru muncă(26). Verificați dacă regulatorul de flux este deschis;  Pentru a genera presiune în stropitoare, este necesară pomparea până la producerea rezistenței (de 6-8 ori);...
  • Page 90 EN ISO 19932-1:2013 EN ISO 19932-2:2013 Persoana responsabilă pentru redactarea documentației tehnice: Zvonko Gavrilov, la adresa firmei Villager D.O.O, Kajuhova 32 P, 1000 Ljubljana Localitate / data: Ljubljana, 30.11.2018 Persoană autorizată pentru a face declarație în numele producătorului Zvonko Gavrilov...
  • Page 91 Villager TERRA 12 (SK) RUČNÝ POSTREKOVAČ Villager TERRA 12 Originálny návod na použitie...
  • Page 92 Villager TERRA 12 (SK) Postrekovač je vhodný na striekanie látok ako sú: insekticídy, fungicídy a prostriedky na spracovávanie semena. Postrekovač je určený na domáce použitie, a nie na profesionálne použitie! SYMBOLY / VÝSTRAHY PRE POUŽÍVATEĽOV Výstraha! Pozorne si prečítajte Povinne si prečítajte návod pred použitím výrobku Používajte vhodnú...
  • Page 93 Villager TERRA 12 (SK) Nasledujúce osoby nesmú používať zariadenie: 1) Chorí; 2) Osoby pod vplyvom alkoholu; 3) Máloleté alebo staré osoby; 4) Osoby, ktoré sa predtým neoboznámili so spôsobom práce; 5) Unavené osoby. Technické charakteristiky zariadenia:  Objem nádrže: 12 l ...
  • Page 94 Villager TERRA 12 (SK) POPIS 1. Húpačka 10. Spínač 2. Upínač 11. Usmerňovač prúdu 3. Piestnica 12. Tryska 4. Podložka 13. Kryt nádrže 5. Zamkýnací hriadeľ 14. Tesniaca podložka 6. Vzduchová komora 15. Filter 7. Upínač 16. Kryt nádrže na vzduchovej komore 8.
  • Page 95 Villager TERRA 12 (SK) POKYNY K MONTÁŽI ZARIADENIA: 1. Vložte tyč húpačky (1) do otvoru na dne nádrže. Potom tyč húpačky (1) zabezpečte upínačom (2), ako je zobrazené na obrázku Obrázok 1. 2. Umiestniť tyč húpačky (1) ako na obrázku 2. Potom pripojiť piestnicu (3) k tyči húpačky (1) cez zodpovedajúci otvor.
  • Page 96 Villager TERRA 12 (SK) 4. Pripojiť striekaciu hadicu (9) k vzduchovej komore ako je zobrazené na obrázku 6. a obrázku 7. Obrázok 6. Obrázok 7. 5. Pripojiť striekaciu hadicu (9) k prepínaču (10), ako je zobrazené na obrázku 8. a obrázku 9.
  • Page 97 Villager TERRA 12 (SK) Obrázok 12. Obrázok 13. 7. Nasledujúci krok zobrazuje pripájanie trysky (12) k usmerňovači prúdu (11). Pripájanie je zobrazené na obrázku 14. a obrázku 15. Obrázok 14. Obrázok 15. V balení možno nájsť 3 druhy trysiek, ktoré sa líšia na základe účelu použitia. Na obrázku 16.
  • Page 98 Villager TERRA 12 (SK) Obrázok 17. Obrázok 18. 2. Na spodnej časti postrekovača, potrebné je popruh pretiahnuť dvoma ťahmi. Obrázok 19. a 20. zobrazujú spôsob pretiahnutia popruhu cez spodnú pracku. Na obrázku 21. a 22. je zobrazený krok montovania pracky na postrekovač...
  • Page 99 Villager TERRA 12 (SK) Obrázok 23. Obrázok 24. Obrázok 25. Spúšťanie postrekovača: Aby ste postrekovač pripravili k práci, potrebné je páčku (húpačku), poťahovať (obrázok 26). dopredu dozadu, aby sa utvoril tlak potrebný k práci postrekovača Obrázok 26.
  • Page 100 Villager TERRA 12 (SK)  Preverte či je regulátor prúdenia otvorený;  Aby sa utvoril tlak v postrekovači, treba čerpať kým sa neutvorí odpor (6-8krát);  Striekajte stláčajúc prepínač;  Nastavte postrekovač otáčajúc predný prsteň;  Po použití postrekovača vypustíte vzduch tak, že vytiahnete bezpečnostný istič;...
  • Page 101 Harmonizované a iné štandardy: EN ISO 19932-1:2013 EN ISO 19932-2:2013 Osoba zodpovedná na zostavenie technickej dokumentácie: Zvonko Gavrilov, na adrese spoločnosti Villager D.O.O, Kajuhova 32 P, 1000 Ľubľana Miesto / dátum: Ľubľana, 30.11.2018 Osoba zodpovedná zostaviť technickú dokumentáciu Zvonko Gavrilov...
