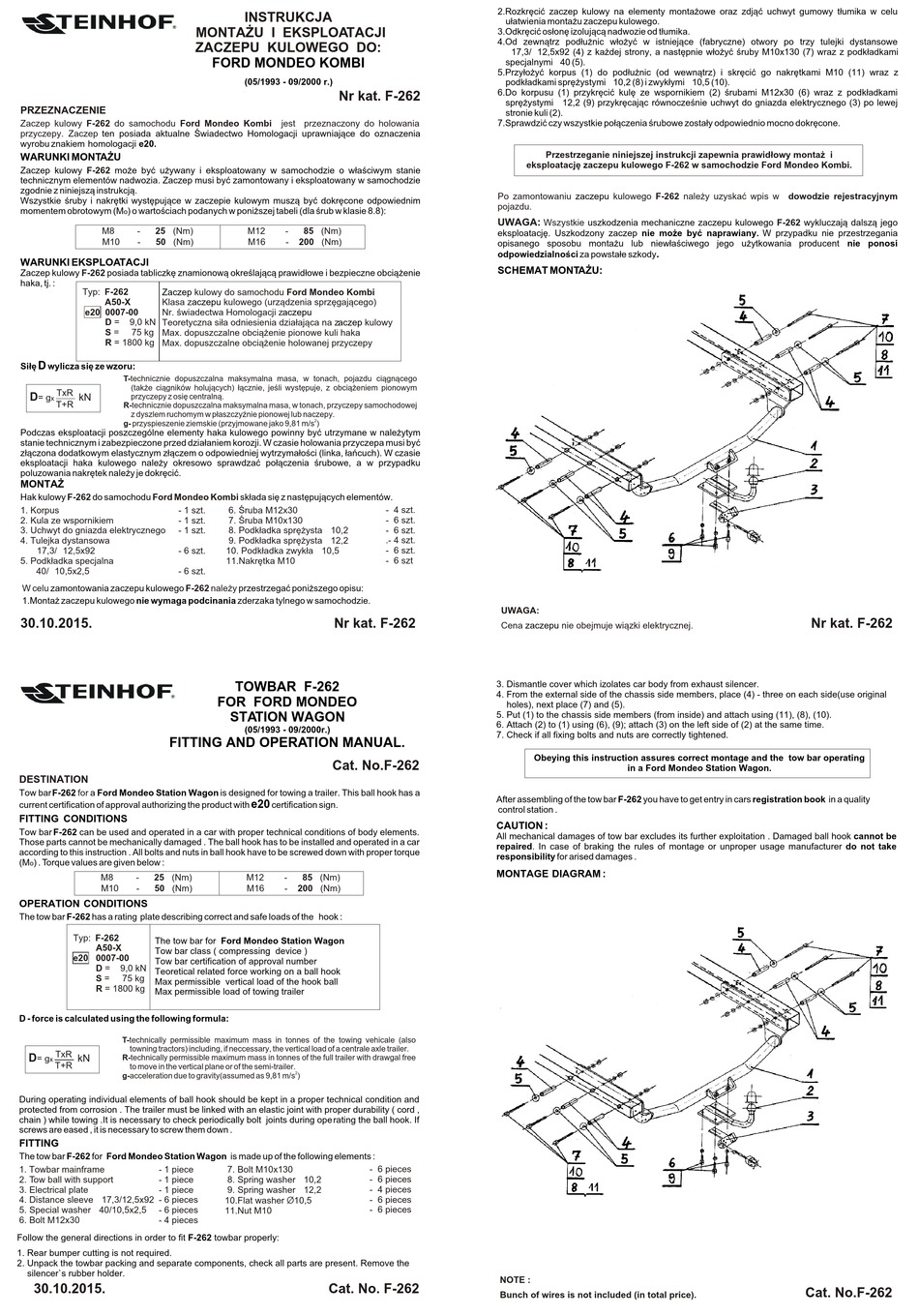

Steinhof F-262 Fitting And Operation Manual

PRZEZNACZENIE
Zaczep kulowy F-262 do samochodu Ford Mondeo Kombi
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy F-262 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy F-262 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
haka, tj. :
Typ: F-262
Zaczep
A50-X Klasa z
e20 0007-00
Nr. œwiadectwa Homologacji z
D = 9,0 kN Teoretyczna si³a odniesienia dzia³aj¹ca na z
S = 75 kg
Max. dopuszczalne obci¹¿enie pionowe kuli haka
R = 1800 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D
kN przyczepy z osiê centraln¹.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy haka kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji haka kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Hak kulowy F-262 do samochodu Ford Mondeo Kombi
1. Korpus - 1 szt.
2. Kula ze wspornikiem - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Tulejka dystansowa
Ø17,3/Ø12,5x92
- 6 szt.
5. Podk³adka specjalna
Ø40/Ø10,5x2,5
- 6 szt.
W celu zamontowania zaczepu kulowego F-262 nale¿y
1.Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego w samochodzie.
30.10.2015.
FITTING AND OPERATION MANUAL.
DESTINATION
Tow bar F-262 for a Ford Mondeo Station Wagon is designed for towing a trailer. This ball hook has a
current certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar F-262 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar F-262 has a rating plate describing correct and safe loads of the hook :
Typ: F-262
The tow bar for Ford Mondeo Station Wagon
A50-X
Tow bar class ( compressing device )
e20 0007-00
Tow bar certification of approval number
D = 9,0 kN
Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1800 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
= g
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING

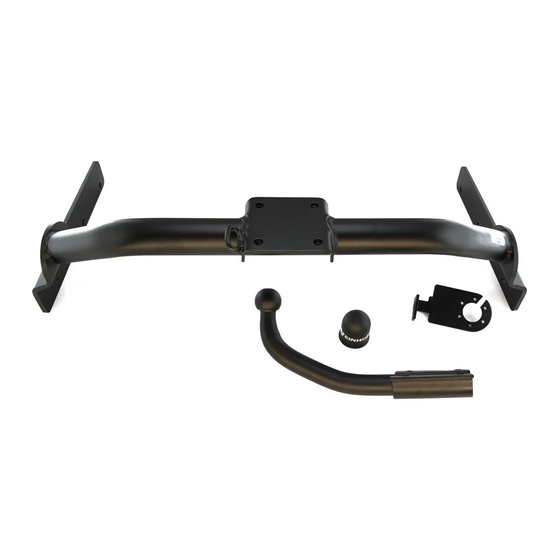

The tow bar F-262 for Ford Mondeo Station Wagon is made up of the following elements :
1. Towbar mainframe - 1 piece
2. Tow ball with support - 1 piece
3. Electrical plate - 1 piece
4. Distance sleeve Ø17,3/12,5x92
- 6 pieces
5. Special washer Ø40/10,5x2,5
- 6 pieces
6. Bolt M12x30 - 4 pieces
Follow the general directions in order to fit F-262 towbar properly:
1. Rear bumper cutting is not required.
2. Unpack the towbar packing and separate components, check all parts are present. Remove the
silencer`s rubber holder.
30.10.2015.
INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
FORD MONDEO KOMBI
(05/1993 - 09/2000 r.)
Nr kat. F-262
jest przeznaczony do holowania
M12 - 85 (Nm)
M16 - 200 (Nm)
kulowy do samochodu Ford Mondeo Kombi
aczepu kulowego (urz¹dzenia sprzêgaj¹cego)
aczepu
aczep
2
sk³ada siê z nastêpuj¹cych elementów.
6. Œruba M12x30
7. Œruba M10x130
8. Podk³adka sprê¿ysta Ø10,2
9. Podk³adka sprê¿ysta Ø12,2
10. Podk³adka zwyk³a Ø10,5
11.Nakrêtka M10
przestrzegaæ poni¿szego opisu:
Nr kat. F-262
TOWBAR F-262
FOR FORD MONDEO
STATION WAGON
(05/1993 - 09/2000r.)
Cat. No.F-262
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
2
7. Bolt M10x130
8. Spring washer Ø10,2
9. Spring washer Ø12,2
10.Flat washer Ø10,5
11.Nut M10
Cat. No. F-262
2.Rozkrêciæ zaczep kulowy na elementy monta¿owe oraz zdj¹æ uchwyt gumowy t³umika w celu
u³atwienia monta¿u zaczepu kulowego.
3.Odkrêciæ os³onê izoluj¹c¹ nadwozie od t³umika.
4.Od zewn¹trz pod³u¿nic w³o¿yæ w istniej¹ce (fabryczne) otwory po trzy tulejki dystansowe
Ø Ø
17,3/ 12,5x92 (4) z ka¿dej strony, a nastêpnie w³o¿yæ œruby M10x130 (7) wraz z podk³adkami
specjalnymi 40 (5).
5.Przy³o¿yæ korpus (1) do pod³u¿nic (od wewn¹trz) i skrêciæ go nakrêtkami M10 (11) wraz z
podk³adkami sprê¿ystymi 10,2 (8) i zwyk³ymi 10,5 (10).
6.Do korpusu (1) przykrêciæ kulê ze wspornikiem (2) œrubami M12x30 (6) wraz z podk³adkami
sprê¿ystymi 12,2 (9) przykrêcaj¹c równoczeœnie uchwyt do gniazda elektrycznego (3) po lewej
stronie kuli (2).
7.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
eksploatacjê zaczepu kulowego F-262 w samochodzie Ford Mondeo Kombi.
Po zamontowaniu
pojazdu.
UWAGA:
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
kulowy
- 4 szt.
- 6 szt.
- 6 szt.
.- 4 szt.
- 6 szt.
- 6 szt
UWAGA:
Cena zaczepu
3. Dismantle cover which izolates car body from exhaust silencer.
4. From the external side of the chassis side members, place (4) - three on each side(use original
holes), next place (7) and (5).
5. Put (1) to the chassis side members (from inside) and attach using (11), (8), (10).
6. Attach (2) to (1) using (6), (9); attach (3) on the left side of (2) at the same time.
7. Check if all fixing bolts and nuts are correctly tightened.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar F-262 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
- 6 pieces
- 6 pieces
- 4 pieces
- 6 pieces
- 6 pieces
NOTE :
Bunch of wires is not included (in total price).
Ø
Ø Ø
Ø
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i
zaczepu kulowego F-262 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
Wszystkie uszkodzenia mechaniczne zaczepu kulowego
.
nie obejmuje wi¹zki elektrycznej.
in a Ford Mondeo Station Wagon.
F-262 wykluczaj¹ dalsz¹ jego
Nr kat. F-262
Cat. No.F-262
