Steinhof F-107 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
PRZEZNACZENIE
Zaczep kulowy F-107 do samochodu Fiat Marea Weekend jest
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy F-107 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy F-107 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Fiat Marea Weekend
Typ: F-107
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
Nr. œwiadectwa Homologacji zaczepu kulowego
e20 00-0821
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
D = 8,7 kN
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
S = 70 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
R = 1600 kg
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D przyczepy z osiê centraln¹.
kN
= g
x
T+R R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯

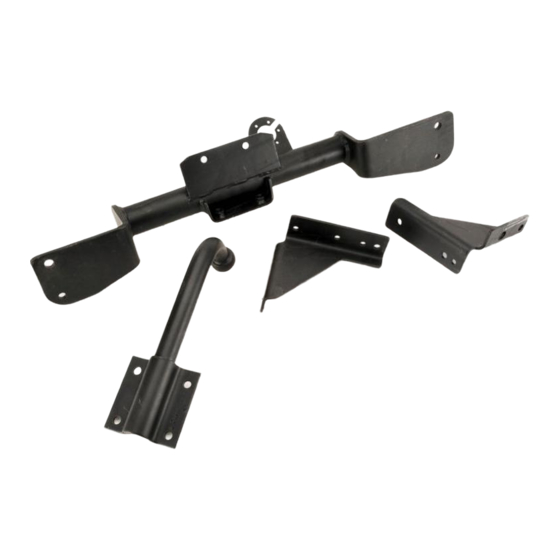

Zaczep kulowy F-107 do samochodu Fiat Marea Weekend
1.Korpus - 1 szt.
2.Kula ze wspornikiem
- 1 szt.
3.Wspornik boczny - lewy - 1 szt.
4.Wspornik boczny - prawy - 1 szt.
5.Tulejka dystansowa
Ø17,3/Ø12,5x47
- 2 szt.
6.Tulejka dystansowa
Ø17,3/Ø12,5x70
- 2 szt.
7.Podk³adka specjalna
Ø40/Ø12,5x3
- 4 szt.
8.Œruba M12x30 - 4 szt.
(PN/M-82105)
30.10.2015.
FITTING AND OPERATION MANUAL
DESTINATION
Tow bar F-107 for Fiat Marea Weekend a is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar F-107 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar F-107 has a rating plate describing correct and safe loads of the hook :
Typ: F-107 The tow bar for
A50-X
Tow bar class ( compressing device )
e20 00-0821
Tow bar certification of approval number
D = 8,7 kN Teoretical related force working on a ball hook
S = 70 kg Max permissible vertical load of the hook ball
R = 1600 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D kN
= g R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING
The tow bar F-107 for Fiat Marea Weekend is made up of the following elements :
1. Towbar mainframe - 1 piece
2. Tow ball with support - 1 piece
3. Lateral left support - 1 piece
4. Lateral right support - 1 piece
5. Distance sleeve Ø17,3/Ø12,5x47
- 2 pieces
6. Distance sleeve Ø17,3/Ø12,5x70
- 2 pieces
7. Special washer Ø40/Ø12,5x2,5
- 4 pieces
8. Bolt M12x30 - 4 pieces
9. Bolt M12x40 - 2 pieces
30.10.2015.
INSTRUKCJA
Fiat Marea Weekend
(09/1996 - ® )
Nr kat. F-107
przeznaczony do holowania
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
- 2 szt.
9. Œruba M12x40
(PN/M-82105)
- 2 szt.
10.Œruba M12x80
(PN/M-82101)
- 2 szt.
11.Œruba M16x40
(PN/M-82105)
- 2 szt.
12.Œruba M12x110
(PN/M-82101)
13.Nakrêtka M12 - 6 szt.
- 2 szt.
14.Nakrêtka M16
15.Podk³adka zwyk³a Ø13,0
- 4 szt.
16.Podk³adka zwyk³a Ø17,0 - 2 szt.
17.Podk³adka sprê¿ysta Ø12,2
-10 szt.
18.Podk³adka sprê¿ysta Ø16,3
- 2 szt.
Nr kat. F-107
TOW BAR F-107 FOR
FIAT MAREA WEEKEND
(09/1996 - ® )
Cat. No.F-107
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
Fiat Marea Weekend
2
10.Bolt M12x80 - 2 pieces
11.Bolt M16x40 - 2 pieces
12.Bolt M12x110 - 2 pieces
13.Nut M12 - 6 pieces
14.Nut M16 - 2 pieces
15.Flat washer Ø13,0
- 4 pieces
16.Flat washer Ø17,0
- 2 pieces
17.Spring washer Ø12,2
-10pieces
18.Spring washer Ø16,3
- 2 pieces
Cat. No. F-107
W celu zamontowania zaczepu kulowego F-107 nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego samochodu.
2.Odkrêciæ zderzak tylny samochodu.
3.Rozkrêciæ zaczep kulowy na elementy monta¿owe.
4.Odkrêciæ fabrycznie zamontowane ucho holownicze z prawej pod³u¿nicy.
5. Od wewnêtrznej strony pasa tylnego z prawej i lewej strony (w miejscach przylegania wsporników 3 i 4) zeszlifowaæ
wystaj¹ce ko³nierze.
6.Przykrêciæ do pod³u¿nicy prawej wspornik boczny prawy (4) œrubami istniej¹cymi M8 - 2szt. (po uprzednim
odkrêceniu ucha holowniczego).
Ø
7.Wywierciæ otwór 12,5 w pod³u¿nicy prawej pionowo w kierunku do baga¿nika poprzez otwór we wsporniku
prawym (4).
Ø Ø
8.Od strony baga¿nika rozwierciæ otwór 12,5 na 17,5 a nastêpnie w³o¿yæ tulejkê dystansow¹ 17,3/ 12,5x47 (5)
wraz ze œrub¹ M12x80 (10) z podk³adk¹ specjaln¹ 40 (7) i skrêciæ z pod³u¿nic¹ od spodu nakrêtk¹ M12 (13) wraz z
Ø Ø
podk³adk¹ zwyk³¹ 13,0 (15) i sprê¿yst¹ 12,2 (17).
9. Z lewej pod³u¿nicy odkrêciæ wieszak rury wydechowej a nastêpnie przy³o¿yæ do pod³u¿nicy wspornik boczny lewy
(3) wraz z wieszakiem rury wydechowej i skrêciæ ponownie œrubami M8 istniej¹cymi.
Ø
10.Jak w pkt. (5 i 6) wywierciæ otwór 12,5 i skrêciæ wspornik lewy (3) z pod³u¿nic¹ lew¹, œrub¹ M12x80 (10).
11.Do pasa tylnego przy³o¿yæ korpus (1) i skrêciæ go wraz ze wspornikami: lewym (3) i prawym (4) œrubami M16x40
(11) poprzez istniej¹ce fabrycznie otwory (górne otwory) a nastêpnie przewierciæ dwa otwory 12,2 (dolne otwory) i
skrêciæ œrubami M12x40 (9).
12.Poprzez otwory znajduj¹ce siê w blasze wzmocnienia korpusu (1) (na œrodku), przewierciæ pas tylny na wylot (w
Ø
stronê baga¿nika) na œrednicê 12,5 a od strony baga¿nika rozwierciæ na wymiar 17,5 pod tulejki dystansowe
(tylko przez jedn¹ œciankê).
13.Od strony baga¿nika w³o¿yæ tulejki dystansowe (6) i skrêciæ pas tylny z korpusem (1) przy pomocy œrub M12x110
(12) (w³o¿onych od zewn¹trz) wraz z podk³adkami specjalnymi 40 (7) i sprê¿ystymi 12,2 (17) oraz nakrêtkami
M12 (13) (w³o¿onymi od strony baga¿nika).
14.Zamontowaæ zderzak tylny a nastêpnie przykrêciæ do korpusu (1) kulê ze wspornikiem (2) œrubami M12x30 (8)
Ø
wraz z podk³adkami sprê¿ystymi 12,2 (17).
15.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego F-107 w samochodzie Fiat Marea Weekend.
Po zamontowaniu zaczepu kulowego F-107 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu na dowolnej
stacji kontroli technicznej pojazdu.
UWAGA:
Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w czystoœci i
smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie
przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Follow the general directions in order to fit F-107 tow bar properly:
1.Rear bumper cutting is not required.
2.Unscrew the rear bumper of the car.
3.Dismantle the tow bar into kit-form elements.
4.Unscrew the factory-made lashing eye from the right chassis side member.
5. From the inside of the rear bumper on the right and left side at supports adhesion sities 3 and 4
grinded protruding flangers.
6.Attach (4) to the right chassis side member using existing bolts M8 - 2 pcs. (after dismounting of the
lashing eye).
Ø
7.Drill the hole 12,5 in the right chassis side member, vertically towards the trunk, through the hole in (4).
Ø Ø
8.Enlarge the hole 12,5 to 17,5 from the trunk side, next insert (5) with (10), (7) and attach to the
chassis side member from the bottom using (13), (15), (17).
9.Remove the hanger of exhaust silencer from the left chassis side member, then put (3) with the hanger of
exhaust silencer to the chassis frame member and attach again using existing bolts M8.
Ø
10.As it was in points 5. and 6. - drill the hole 12,5 and attach (3) with the left chassis side member using
(10).
11.Put (1) to the back strip and attach it with (3) and (4) using (11) through the existing factory-made holes ,
Ø
then drill two holes 12,5 (bottom holes) and screw using (9).
12.Through the holes placed in the strengthening metal sheet of (1) (in the middle), drill in the back strip
Ø
holes 12,5 and from the trunk side enlarge them to the size 17,5 for the distance sleeves (through one
wall only).
13.Put (6) from trunk side and attach the back strip with (1) using (12) (put from the outside) with (7), (17),
(13) (put from the trunk side).
14.Refit the rear bumper, next attach (2) to (1) using (8), (17).
15.Check if all fixing bolts and nuts are screwed hard enough.
Obeying this instruction assures correct montage and the tow bar operating
in a Fiat Marea Weekend.
After assembling of the tow bar F-107 you have to get entry in cars registration book in a quality
control station .
CAUTION :
Check if all bolts and nuts are correctly tightened after 1000km. Keep tow ball clean, grease and cased.
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
NOTE :
Bunch of wires is not included (in total price).
Ø
Ø
Ø
Ø
Ø Ø
Wszystkie uszkodzenia mechaniczne zaczepu kulowego F-107
Nr kat. F-107
Ø
Cat. No. F-107
Ø
