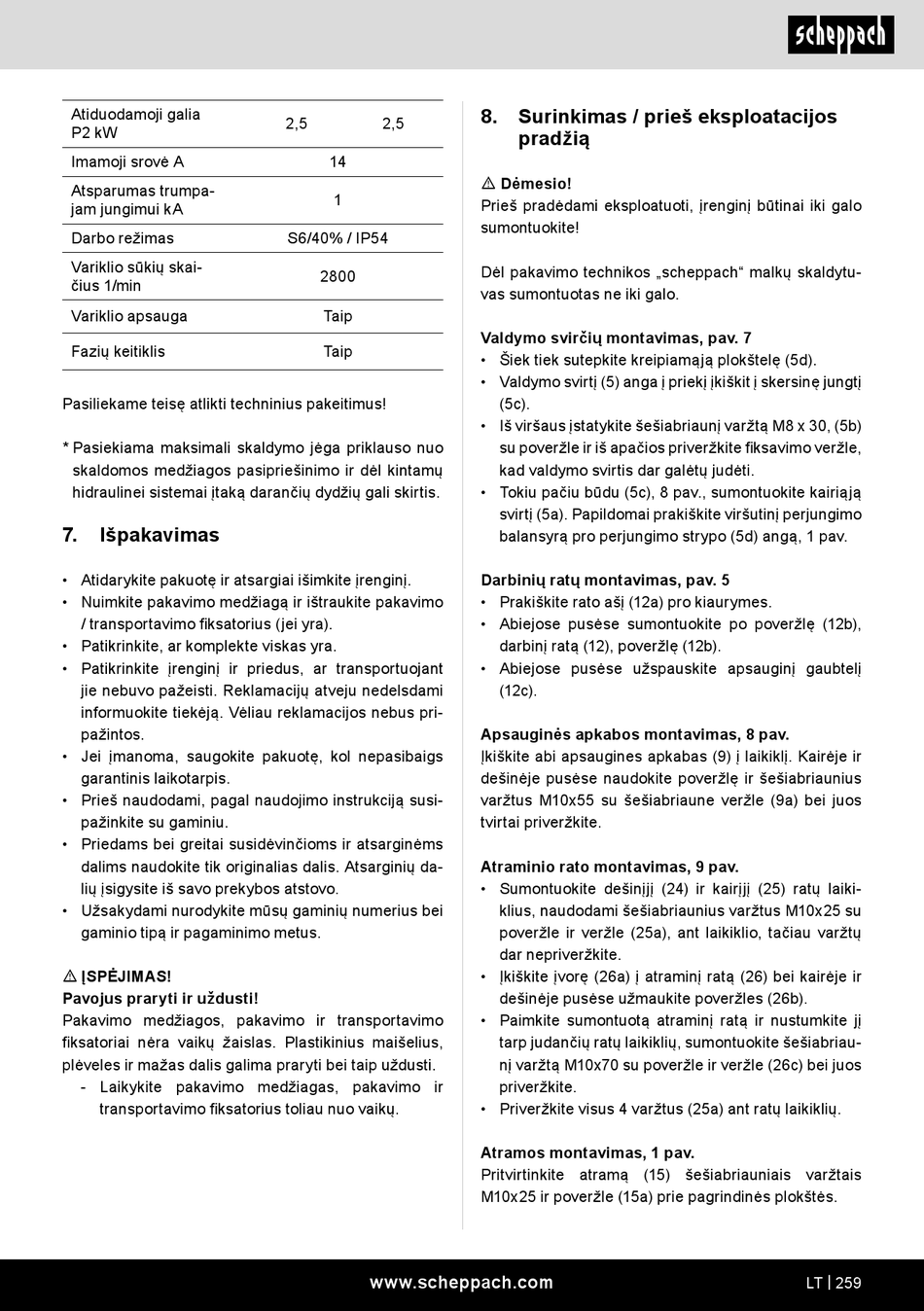

Atiduodamoji galia
P2 kW
Imamoji srovė A
Atsparumas trumpa-
jam jungimui kA
Darbo režimas
Variklio sūkių skai-
čius 1/min
Variklio apsauga
Fazių keitiklis
Pasiliekame teisę atlikti techninius pakeitimus!
* Pasiekiama maksimali skaldymo jėga priklauso nuo
skaldomos medžiagos pasipriešinimo ir dėl kintamų
hidraulinei sistemai įtaką darančių dydžių gali skirtis.
7. Išpakavimas
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant
jie nebuvo pažeisti. Reklamacijų atveju nedelsdami
informuokite tiekėją. Vėliau reklamacijos nebus pri-
pažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susi-
pažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei
gaminio tipą ir pagaminimo metus.
m ĮSPĖJIMAS!
Pavojus praryti ir uždusti!
Pakavimo medžiagos, pakavimo ir transportavimo
fiksatoriai nėra vaikų žaislas. Plastikinius maišelius,
plėveles ir mažas dalis galima praryti bei taip uždusti.
- Laikykite pakavimo medžiagas, pakavimo ir
transportavimo fiksatorius toliau nuo vaikų.
2,5 2,5
14
1
S6/40% / IP54
2800
Taip
Taip
www.scheppach.com
8. Surinkimas / prieš eksploatacijos
pradžią
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo
sumontuokite!
Dėl pakavimo technikos „scheppach" malkų skaldytu-
vas sumontuotas ne iki galo.
Valdymo svirčių montavimas, pav. 7
• Šiek tiek sutepkite kreipiamąją plokštelę (5d).
• Valdymo svirtį (5) anga į priekį įkiškit į skersinę jungtį
(5c).
• Iš viršaus įstatykite šešiabriaunį varžtą M8 x 30, (5b)
su poveržle ir iš apačios priveržkite fiksavimo veržle,
kad valdymo svirtis dar galėtų judėti.
• Tokiu pačiu būdu (5c), 8 pav., sumontuokite kairiąją
svirtį (5a). Papildomai prakiškite viršutinį perjungimo
balansyrą pro perjungimo strypo (5d) angą, 1 pav.
Darbinių ratų montavimas, pav. 5
• Prakiškite rato ašį (12a) pro kiaurymes.
• Abiejose pusėse sumontuokite po poveržlę (12b),
darbinį ratą (12), poveržlę (12b).
• Abiejose pusėse užspauskite apsauginį gaubtelį
(12c).
Apsauginės apkabos montavimas, 8 pav.
Įkiškite abi apsaugines apkabas (9) į laikiklį. Kairėje ir
dešinėje pusėse naudokite poveržlę ir šešiabriaunius
varžtus M10x55 su šešiabriaune veržle (9a) bei juos
tvirtai priveržkite.
Atraminio rato montavimas, 9 pav.
• Sumontuokite dešinįjį (24) ir kairįjį (25) ratų laiki-
klius, naudodami šešiabriaunius varžtus M10x25 su
poveržle ir veržle (25a), ant laikiklio, tačiau varžtų
dar nepriveržkite.
• Įkiškite įvorę (26a) į atraminį ratą (26) bei kairėje ir
dešinėje pusėse užmaukite poveržles (26b).
• Paimkite sumontuotą atraminį ratą ir nustumkite jį
tarp judančių ratų laikiklių, sumontuokite šešiabriau-
nį varžtą M10x70 su poveržle ir veržle (26c) bei juos
priveržkite.
• Priveržkite visus 4 varžtus (25a) ant ratų laikiklių.
Atramos montavimas, 1 pav.
Pritvirtinkite atramą (15) šešiabriauniais varžtais
M10x25 ir poveržle (15a) prie pagrindinės plokštės.
LT | 259
