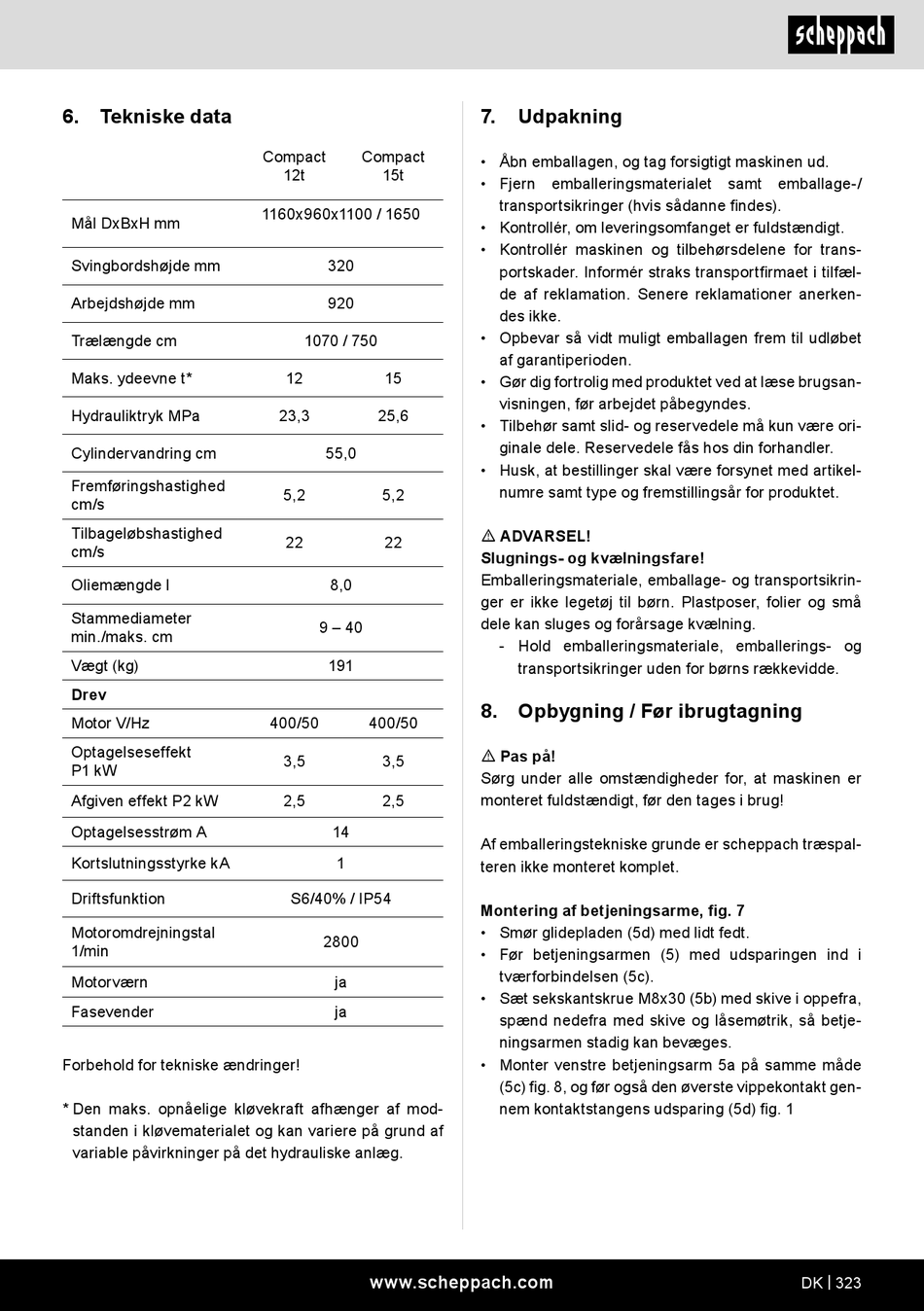

6. Tekniske data

Mål DxBxH mm
Svingbordshøjde mm
Arbejdshøjde mm
Trælængde cm
Maks. ydeevne t*
Hydrauliktryk MPa
Cylindervandring cm
Fremføringshastighed
cm/s
Tilbageløbshastighed
cm/s
Oliemængde l
Stammediameter
min./maks. cm
Vægt (kg)
Drev
Motor V/Hz
Optagelseseffekt
P1 kW
Afgiven effekt P2 kW
Optagelsesstrøm A
Kortslutningsstyrke kA
Driftsfunktion
Motoromdrejningstal
1/min
Motorværn
Fasevender
Forbehold for tekniske ændringer!
* Den maks. opnåelige kløvekraft afhænger af mod-
standen i kløve materialet og kan variere på grund af
variable påvirkninger på det hydrauliske anlæg.
Compact Compact
12t 15t
1160x960x1100 / 1650
320
920
1070 / 750
12 15
23,3 25,6
55,0
5,2 5,2
22 22
8,0
9 – 40
191
400/50 400/50
3,5 3,5
2,5 2,5
14
1
S6/40% / IP54
2800
ja
ja
www.scheppach.com
7.

Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos din forhandler.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
m ADVARSEL!
Slugnings- og kvælningsfare!
Emballeringsmateriale, emballage- og transportsikrin-
ger er ikke legetøj til børn. Plastposer, folier og små
dele kan sluges og forårsage kvælning.
- Hold emballeringsmateriale, emballerings- og
transportsikringer uden for børns rækkevidde.
8. Opbygning / Før ibrugtagning
m Pas på!
Sørg under alle omstændigheder for, at maskinen er
monteret fuldstændigt, før den tages i brug!
Af emballeringstekniske grunde er scheppach træspal-
teren ikke monteret komplet.
Montering af betjeningsarme, fig. 7
• Smør glidepladen (5d) med lidt fedt.
• Før betjeningsarmen (5) med udsparingen ind i
tværforbindelsen (5c).
• Sæt sekskantskrue M8x30 (5b) med skive i oppefra,
spænd nedefra med skive og låsemøtrik, så betje-
ningsarmen stadig kan bevæges.
• Monter venstre betjeningsarm 5a på samme måde
(5c) fig. 8, og før også den øverste vippekontakt gen-
nem kontaktstangens udsparing (5d) fig. 1
