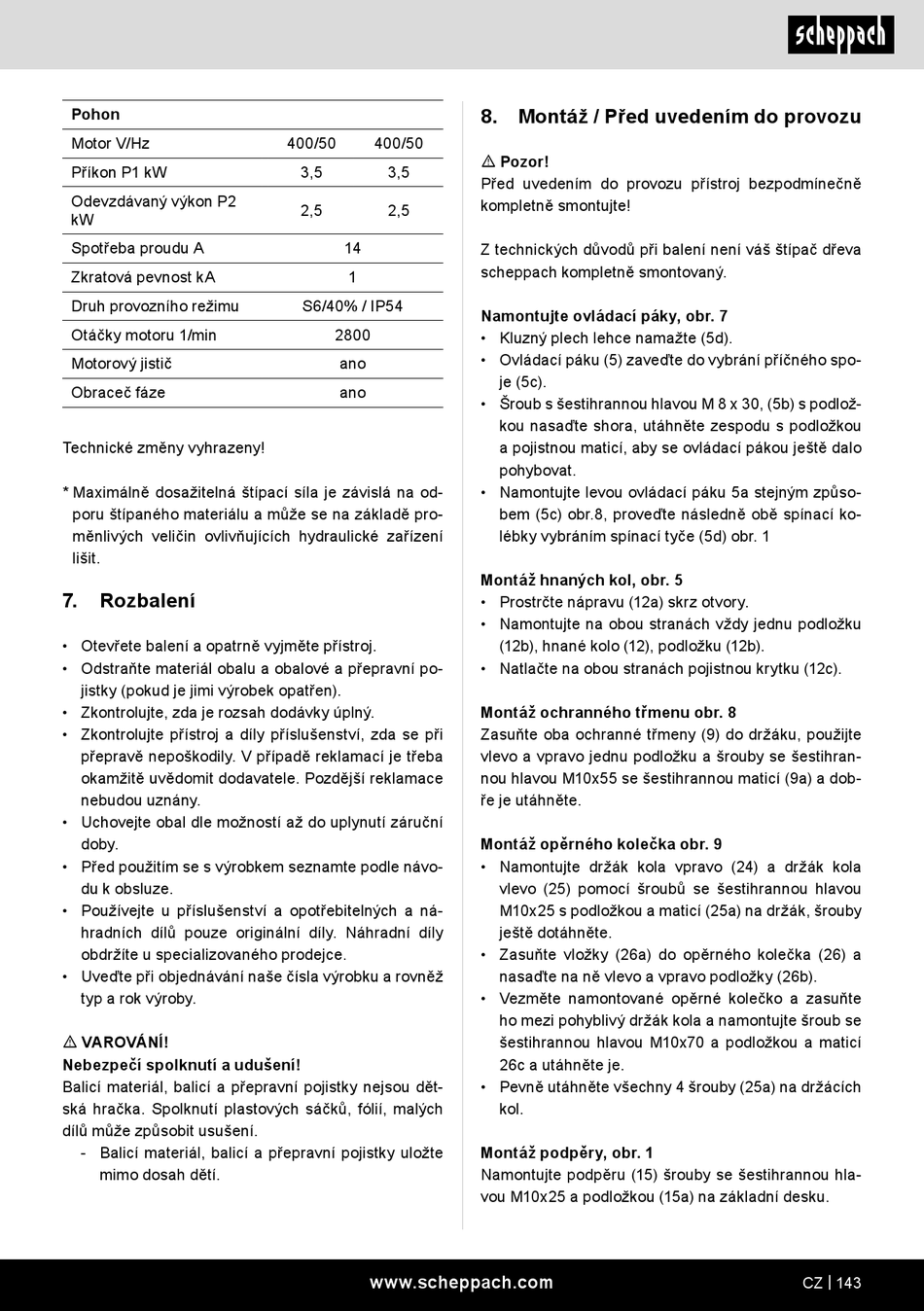

Rozbalení; Montáž / Před Uvedením Do Provozu - Scheppach Compact 12t Instruction Manual

Pohon
Motor V/Hz
Příkon P1 kW
Odevzdávaný výkon P2
kW
Spotřeba proudu A
Zkratová pevnost kA
Druh provozního režimu
Otáčky motoru 1/min
Motorový jistič
Obraceč fáze
Technické změny vyhrazeny!
* Maximálně dosažitelná štípací síla je závislá na od-
poru štípaného materiálu a může se na základě pro-
měnlivých veličin ovlivňujících hydraulické zařízení
lišit.
7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se s výrobkem seznamte podle návo-
du k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Nebezpečí spolknutí a udušení!
Balicí materiál, balicí a přepravní pojistky nejsou dět-
ská hračka. Spolknutí plastových sáčků, fólií, malých
dílů může způsobit usušení.
- Balicí materiál, balicí a přepravní pojistky uložte
mimo dosah dětí.
400/50 400/50
3,5 3,5
2,5 2,5
14
1
S6/40% / IP54
2800
ano
ano
www.scheppach.com
8. Montáž / Před uvedením do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
Z technických důvodů při balení není váš štípač dřeva
scheppach kompletně smontovaný.
Namontujte ovládací páky, obr. 7
• Kluzný plech lehce namažte (5d).
• Ovládací páku (5) zaveďte do vybrání příčného spo-
je (5c).
• Šroub s šestihrannou hlavou M 8 x 30, (5b) s podlož-
kou nasaďte shora, utáhněte zespodu s podložkou
a pojistnou maticí, aby se ovládací pákou ještě dalo
pohybovat.
• Namontujte levou ovládací páku 5a stejným způso-
bem (5c) obr.8, proveďte následně obě spínací ko-
lébky vybráním spínací tyče (5d) obr. 1
Montáž hnaných kol, obr. 5
• Prostrčte nápravu (12a) skrz otvory.
• Namontujte na obou stranách vždy jednu podložku
(12b), hnané kolo (12), podložku (12b).
• Natlačte na obou stranách pojistnou krytku (12c).
Montáž ochranného třmenu obr. 8
Zasuňte oba ochranné třmeny (9) do držáku, použijte
vlevo a vpravo jednu podložku a šrouby se šestihran-
nou hlavou M10x55 se šestihrannou maticí (9a) a dob-
ře je utáhněte.
Montáž opěrného kolečka obr. 9
• Namontujte držák kola vpravo (24) a držák kola
vlevo (25) pomocí šroubů se šestihrannou hlavou
M10x25 s podložkou a maticí (25a) na držák, šrouby
ještě dotáhněte.
• Zasuňte vložky (26a) do opěrného kolečka (26) a
nasaďte na ně vlevo a vpravo podložky (26b).
• Vezměte namontované opěrné kolečko a zasuňte
ho mezi pohyblivý držák kola a namontujte šroub se
šestihrannou hlavou M10x70 a podložkou a maticí
26c a utáhněte je.
• Pevně utáhněte všechny 4 šrouby (25a) na držácích
kol.
Montáž podpěry, obr. 1
Namontujte podpěru (15) šrouby se šestihrannou hla-
vou M10x25 a podložkou (15a) na základní desku.
CZ | 143
