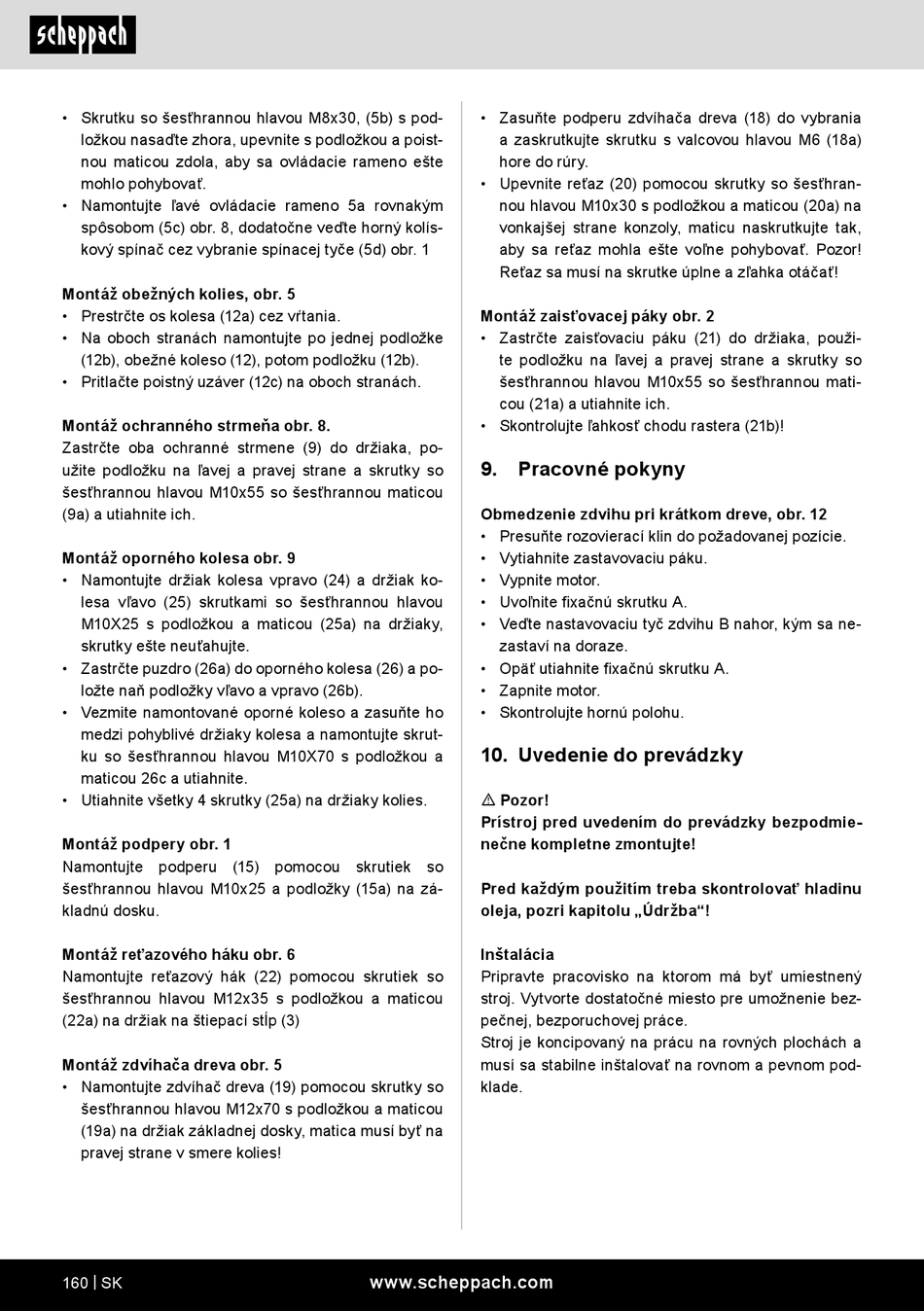

• Skrutku so šesťhrannou hlavou M8x30, (5b) s pod-
ložkou nasaďte zhora, upevnite s podložkou a poist-
nou maticou zdola, aby sa ovládacie rameno ešte
mohlo pohybovať.
• Namontujte ľavé ovládacie rameno 5a rovnakým
spôsobom (5c) obr. 8, dodatočne veďte horný kolís-
kový spínač cez vybranie spínacej tyče (5d) obr. 1
Montáž obežných kolies, obr. 5
• Prestrčte os kolesa (12a) cez vŕtania.
• Na oboch stranách namontujte po jednej podložke
(12b), obežné koleso (12), potom podložku (12b).
• Pritlačte poistný uzáver (12c) na oboch stranách.
Montáž ochranného strmeňa obr. 8.
Zastrčte oba ochranné strmene (9) do držiaka, po-
užite podložku na ľavej a pravej strane a skrutky so
šesťhrannou hlavou M10x55 so šesťhrannou maticou
(9a) a utiahnite ich.
Montáž oporného kolesa obr. 9
• Namontujte držiak kolesa vpravo (24) a držiak ko-
lesa vľavo (25) skrutkami so šesťhrannou hlavou
M10X25 s podložkou a maticou (25a) na držiaky,
skrutky ešte neuťahujte.
• Zastrčte puzdro (26a) do oporného kolesa (26) a po-
ložte naň podložky vľavo a vpravo (26b).
• Vezmite namontované oporné koleso a zasuňte ho
medzi pohyblivé držiaky kolesa a namontujte skrut-
ku so šesťhrannou hlavou M10X70 s podložkou a
maticou 26c a utiahnite.
• Utiahnite všetky 4 skrutky (25a) na držiaky kolies.
Montáž podpery obr. 1
Namontujte podperu (15) pomocou skrutiek so
šesťhrannou hlavou M10x25 a podložky (15a) na zá-
kladnú dosku.
Montáž reťazového háku obr. 6
Namontujte reťazový hák (22) pomocou skrutiek so
šesťhrannou hlavou M12x35 s podložkou a maticou
(22a) na držiak na štiepací stĺp (3)
Montáž zdvíhača dreva obr. 5
• Namontujte zdvíhač dreva (19) pomocou skrutky so
šesťhrannou hlavou M12x70 s podložkou a maticou
(19a) na držiak základnej dosky, matica musí byť na
pravej strane v smere kolies!
160 | SK
• Zasuňte podperu zdvíhača dreva (18) do vybrania
a zaskrutkujte skrutku s valcovou hlavou M6 (18a)
hore do rúry.
• Upevnite reťaz (20) pomocou skrutky so šesťhran-
nou hlavou M10x30 s podložkou a maticou (20a) na
vonkajšej strane konzoly, maticu naskrutkujte tak,
aby sa reťaz mohla ešte voľne pohybovať. Pozor!
Reťaz sa musí na skrutke úplne a zľahka otáčať!
Montáž zaisťovacej páky obr. 2
• Zastrčte zaisťovaciu páku (21) do držiaka, použi-
te podložku na ľavej a pravej strane a skrutky so
šesťhrannou hlavou M10x55 so šesťhrannou mati-
cou (21a) a utiahnite ich.
• Skontrolujte ľahkosť chodu rastera (21b)!
9. Pracovné pokyny
Obmedzenie zdvihu pri krátkom dreve, obr. 12
• Presuňte rozovierací klin do požadovanej pozície.
• Vytiahnite zastavovaciu páku.
• Vypnite motor.
• Uvoľnite fixačnú skrutku A.
• Veďte nastavovaciu tyč zdvihu B nahor, kým sa ne-
zastaví na doraze.
• Opäť utiahnite fixačnú skrutku A.
• Zapnite motor.
• Skontrolujte hornú polohu.
10. Uvedenie do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Pred každým použitím treba skontrolovať hladinu
oleja, pozri kapitolu „Údržba"!
Inštalácia
Pripravte pracovisko na ktorom má byť umiestnený
stroj. Vytvorte dostatočné miesto pre umožnenie bez-
pečnej, bezporuchovej práce.
Stroj je koncipovaný na prácu na rovných plochách a
musí sa stabilne inštalovať na rovnom a pevnom pod-
klade.
