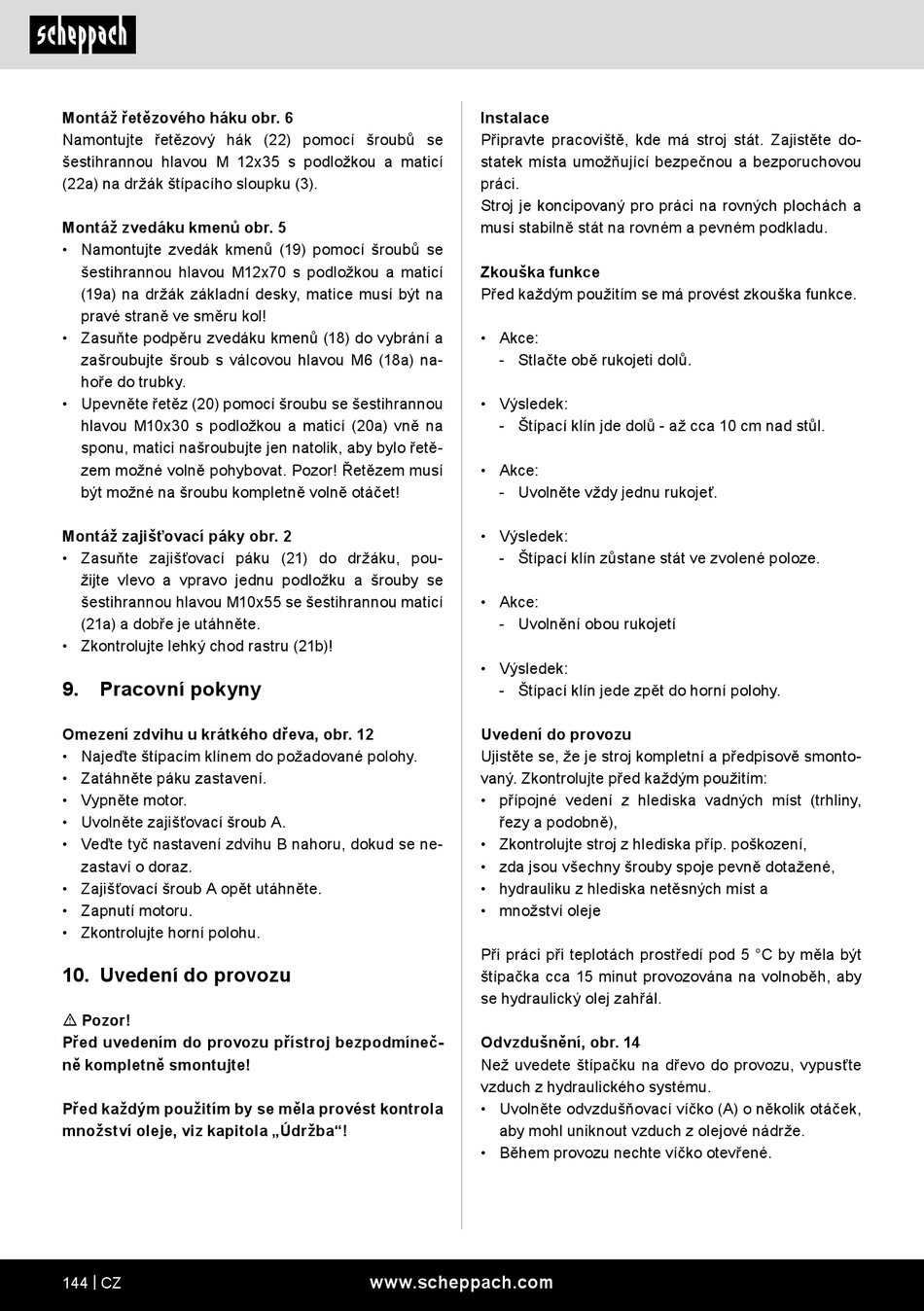

Montáž řetězového háku obr. 6
Namontujte řetězový hák (22) pomocí šroubů se
šestihrannou hlavou M 12x35 s podložkou a maticí
(22a) na držák štípacího sloupku (3).
Montáž zvedáku kmenů obr. 5
• Namontujte zvedák kmenů (19) pomocí šroubů se
šestihrannou hlavou M12x70 s podložkou a maticí
(19a) na držák základní desky, matice musí být na
pravé straně ve směru kol!
• Zasuňte podpěru zvedáku kmenů (18) do vybrání a
zašroubujte šroub s válcovou hlavou M6 (18a) na-
hoře do trubky.
• Upevněte řetěz (20) pomocí šroubu se šestihrannou
hlavou M10x30 s podložkou a maticí (20a) vně na
sponu, matici našroubujte jen natolik, aby bylo řetě-
zem možné volně pohybovat. Pozor! Řetězem musí
být možné na šroubu kompletně volně otáčet!
Montáž zajišťovací páky obr. 2
• Zasuňte zajišťovací páku (21) do držáku, pou-
žijte vlevo a vpravo jednu podložku a šrouby se
šestihrannou hlavou M10x55 se šestihrannou maticí
(21a) a dobře je utáhněte.
• Zkontrolujte lehký chod rastru (21b)!
9. Pracovní pokyny
Omezení zdvihu u krátkého dřeva, obr. 12
• Najeďte štípacím klínem do požadované polohy.
• Zatáhněte páku zastavení.
• Vypněte motor.
• Uvolněte zajišťovací šroub A.
• Veďte tyč nastavení zdvihu B nahoru, dokud se ne-
zastaví o doraz.
• Zajišťovací šroub A opět utáhněte.
• Zapnutí motoru.
• Zkontrolujte horní polohu.
10. Uvedení do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Před každým použitím by se měla provést kontrola
množství oleje, viz kapitola „Údržba"!
144 | CZ
Instalace
Připravte pracoviště, kde má stroj stát. Zajistěte do-
statek místa umožňující bezpečnou a bezporuchovou
práci.
Stroj je koncipovaný pro práci na rovných plochách a
musí stabilně stát na rovném a pevném podkladu.
Zkouška funkce
Před každým použitím se má provést zkouška funkce.
• Akce:
- Stlačte obě rukojeti dolů.
• Výsledek:
- Štípací klín jde dolů - až cca 10 cm nad stůl.
• Akce:
- Uvolněte vždy jednu rukojeť.
• Výsledek:
- Štípací klín zůstane stát ve zvolené poloze.
• Akce:
- Uvolnění obou rukojetí
• Výsledek:
- Štípací klín jede zpět do horní polohy.
Uvedení do provozu
Ujistěte se, že je stroj kompletní a předpisově smonto-
vaný. Zkontrolujte před každým použitím:
• přípojné vedení z hlediska vadných míst (trhliny,
řezy a podobně),
• Zkontrolujte stroj z hlediska příp. poškození,
• zda jsou všechny šrouby spoje pevně dotažené,
• hydrauliku z hlediska netěsných míst a
• množství oleje
Při práci při teplotách prostředí pod 5 °C by měla být
štípačka cca 15 minut provozována na volnoběh, aby
se hydraulický olej zahřál.
Odvzdušnění, obr. 14
Než uvedete štípačku na dřevo do provozu, vypusťte
vzduch z hydraulického systému.
• Uvolněte odvzdušňovací víčko (A) o několik otáček,
aby mohl uniknout vzduch z olejové nádrže.
• Během provozu nechte víčko otevřené.
