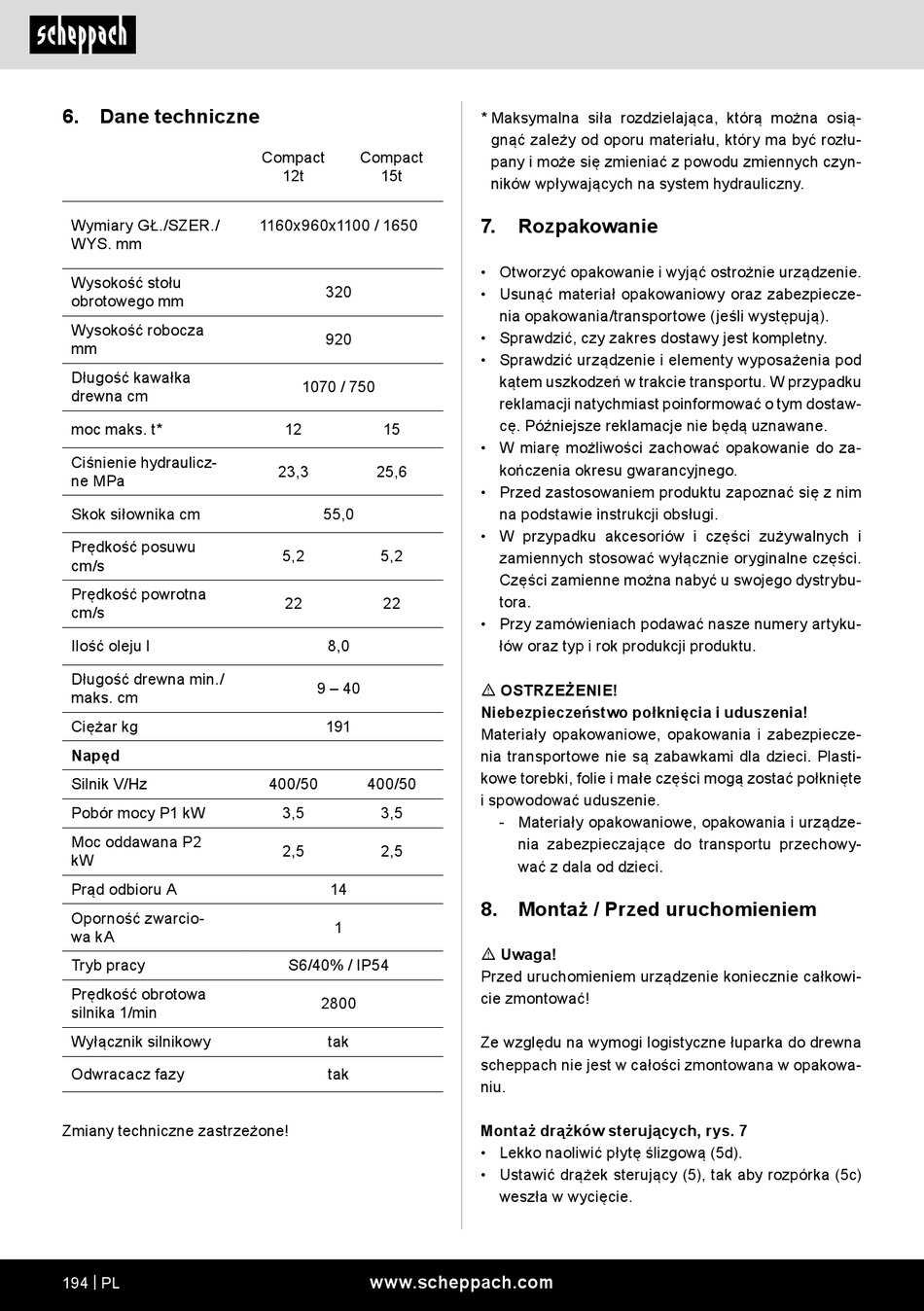

6. Dane techniczne

Wymiary GŁ./SZER./
WYS. mm
Wysokość stołu
obrotowego mm
Wysokość robocza
mm
Długość kawałka
drewna cm
moc maks. t*
Ciśnienie hydraulicz-
ne MPa
Skok siłownika cm
Prędkość posuwu
cm/s
Prędkość powrotna
cm/s
Ilość oleju l
Długość drewna min./
maks. cm
Ciężar kg
Napęd
Silnik V/Hz
Pobór mocy P1 kW
Moc oddawana P2
kW
Prąd odbioru A
Oporność zwarcio-
wa kA
Tryb pracy
Prędkość obrotowa
silnika 1/min
Wyłącznik silnikowy
Odwracacz fazy
Zmiany techniczne zastrzeżone!
194 | PL
Compact Compact
12t 15t
1160x960x1100 / 1650
320
920
1070 / 750
12 15
23,3 25,6
55,0
5,2 5,2
22 22
8,0
9 – 40
191
400/50 400/50
3,5 3,5
2,5 2,5
14
1
S6/40% / IP54
2800
tak
tak
www.scheppach.com
* Maksymalna siła rozdzielająca, którą można osią-
gnąć zależy od oporu materiału, który ma być rozłu-
pany i może się zmieniać z powodu zmiennych czyn-
ników wpływających na system hydrauliczny.
7.

Rozpakowanie

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Niebezpieczeństwo połknięcia i uduszenia!
Materiały opakowaniowe, opakowania i zabezpiecze-
nia transportowe nie są zabawkami dla dzieci. Plasti-
kowe torebki, folie i małe części mogą zostać połknięte
i spowodować uduszenie.
- Materiały opakowaniowe, opakowania i urządze-
nia zabezpieczające do transportu przechowy-
wać z dala od dzieci.
8. Montaż / Przed uruchomieniem
m Uwaga!
Przed uruchomieniem urządzenie koniecznie całkowi-
cie zmontować!
Ze względu na wymogi logistyczne łuparka do drewna
scheppach nie jest w całości zmontowana w opakowa-
niu.
Montaż drążków sterujących, rys. 7
• Lekko naoliwić płytę ślizgową (5d).
• Ustawić drążek sterujący (5), tak aby rozpórka (5c)
weszła w wycięcie.
