Para Español, vea páginas 6-10.
Pour le français, consulter las pages 11-15.
H-9726, H-9727
1-800-295-5510
uline.com
VINYL TASK CHAIR
TOOL NEEDED
Allen Wrench
(included)

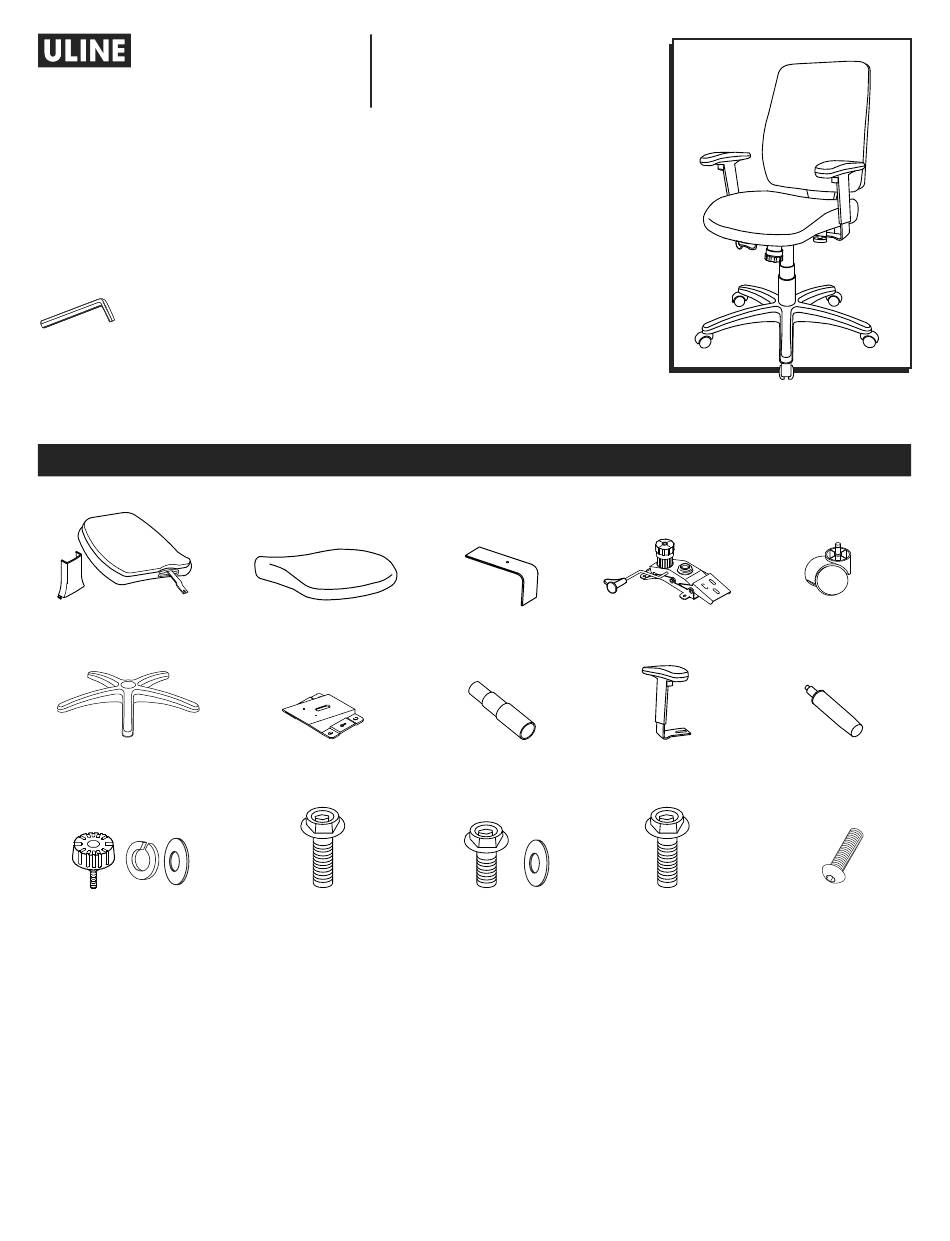

PARTS
Back Cushion with
Seat Cushion x 1
Backrest Post x 1
Mechanism x 1
Caster x 5
Backrest Cover x 1
5-Star Base x 1
Armrest Bracket x 2
Dust Cover x 1
Armrest x 2
Gas Lift x 1
(for H-9727 only)
(for H-9727 only)
Armrest Knob x 2
6 x 24 mm
8 x 20 mm
6 x 24 mm
8 x 10 mm
Armrest Flat Washer x 2
Armrest Bracket Screw x 8
Backrest Bolt x 3
Mechanism Screw x 4
Backrest Post Screw x 1
Armrest Lock Washer x 2
(H-9727 only)
Backrest Washer x 3
(H-9727 only)
PAGE 1 OF 15
0622 IH-9726
Advertisement
Related Manuals for U-Line H-9726
Summary of Contents for U-Line H-9726
- Page 1 Para Español, vea páginas 6-10. Pour le français, consulter las pages 11-15. H-9726, H-9727 1-800-295-5510 uline.com VINYL TASK CHAIR TOOL NEEDED Allen Wrench (included) PARTS Back Cushion with Seat Cushion x 1 Backrest Post x 1 Mechanism x 1 Caster x 5...
- Page 2 NOTE: Use Allen wrench to tighten all screws. Mechanism For H-9727, continue to step 3 to attach armrests. For H-9726, skip to step 5. Figure 3 3. Align armrest brackets with holes on bottom of seat cushion. Use four 6 x 24 mm armrest bracket screws to attach.
- Page 3 ASSEMBLY CONTINUED 4. Insert armrests into armrest brackets and secure Figure 4 using one armrest knob, one locking washerand Lock Washer one flat washer. Repeat on opposite side. (See Figure 4) Armrest Knob Flat Washer Armrest 5. Insert backrest post into bottom of back cushion Figure 5 lining up the holes.
- Page 4 ASSEMBLY CONTINUED Click backrest cover into place by inserting tabs into Figure 7 bottom of back cushion. (See Figure 7) 8. Slowly lower chair assembly onto the gas lift. Completed Assembly Press down onto seat cushion to secure in place. PAGE 4 OF 15 0622 IH-9726...
-
Page 5: Chair Adjustments
CHAIR ADJUSTMENTS Seat Height Adjustment – To raise seat height, lift lever up with little to no weight on the seat. To lower seat height, lift lever up while sitting. 2. Upright Tilt Lock – To lock chair in an upright position, push the lever in toward the center of the seat. -
Page 6: Herramienta Necesaria
H-9726, H-9727 800-295-5510 uline.mx SILLA DE VINIL PARA TRABAJO HERRAMIENTA NECESARIA Llave Allen (incluida) PARTES 1 Respaldo con 1 Asiento 1 Poste para 1 Mecanismo 5 Ruedas Cubierta Respaldo 2 Soportes para Descansabrazos 1 Base Estrella 1 Cubierta para Polvo 2 Descansabrazos 1 Pistón de Gas... - Page 7 NOTA: Utilice la llave Allen para apretar todos los tornillos. Para el H-9727 vaya al paso 3 para fijar los descansabrazos. Para el H-9726 vaya al paso 5. 3. Alinee los soportes para descansabrazos con los Diagrama 3 orificios en la parte inferior del asiento. Use cuatro tornillos del soporte para descansabrazos de 6 x 24 mm para asegurarlo.
- Page 8 CONTINUACIÓN DEL ENSAMBLE 4. Inserte los descansabrazos en los soportes y Diagrama 4 asegúrelos usando una perilla, una rondana Rondana de Seguridad de seguridad y una rondana plana. Repita la operación con el lado opuesto. (Vea Diagrama 4) Perilla del Rondana Descansabrazos Plana...
- Page 9 CONTINUACIÓN DEL ENSAMBLE 7. Ajuste la cubierta para respaldo en su lugar Diagrama 7 insertando las pestañas en la parte inferior del respaldo. (Vea Diagrama 7) 8. Baje lentamente el ensamble de la silla sobre el Ensamble Terminado pistón de gas. Presione el asiento para asegurarlo en su lugar.
- Page 10 AJUSTES DE LA SILLA Ajuste de la Altura del Asiento – Para subir el asiento, levante la palanca sin o con poco peso en el asiento. Para bajar el asiento, levante la palanca mientras está sentado. 2. Bloqueo de la Inclinación del Poste – Para bloquear la silla en una posición vertical, empuje la palanca hacia el centro del asiento.
- Page 11 H-9726, H-9727 1-800-295-5510 uline.ca CHAISE DE TRAVAIL EN VINYLE OUTIL REQUIS Clé Allen (inclus) PIÈCES Dossier avec cache x 1 Siège x 1 Montant du dossier x 1 Mécanisme x 1 Roulette x 5 Base à 5 branches x 1...
-
Page 12: Montage
Pour le H-9727, passez à l'étape 3 pour fixer les ARRÊT accoudoirs. Pour le H-9726, passez à l'étape 5. 3. Alignez les supports pour accoudoir sur les trous Figure 3 situés sous le siège. Fixez avec quatre vis de support pour accoudoir de 6 x 24 mm. - Page 13 MONTAGE SUITE 4. Insérez les accoudoirs dans les supports pour Figure 4 accoudoir et fixez-les à l'aide d'une molette pour Rondelle de blocage accoudoir, d'une rondelle de blocage et d'une rondelle plate. Répétez la procédure sur le côté Molette pour Rondelle opposé.
- Page 14 MONTAGE SUITE Encliquetez le cache du dossier en insérant les Figure 7 languettes dans le bas du dossier. (Voir Figure 7) 8. Abaissez lentement la chaise sur le vérin Montage complété pneumatique. Appuyez sur le siège pour le fixer. PAGE 14 OF 15 0622 IH-9726...
- Page 15 RÉGLAGES DE LA CHAISE Réglage de la hauteur du siège – Pour élever le siège, soulevez le levier avec peu ou sans poids sur le siège. Pour abaisser le siège, soulevez le levier en position assise. 2. Inclinaison avec blocage en position verticale – Pour bloquer la chaise en position verticale, poussez le levier vers le centre du siège.
