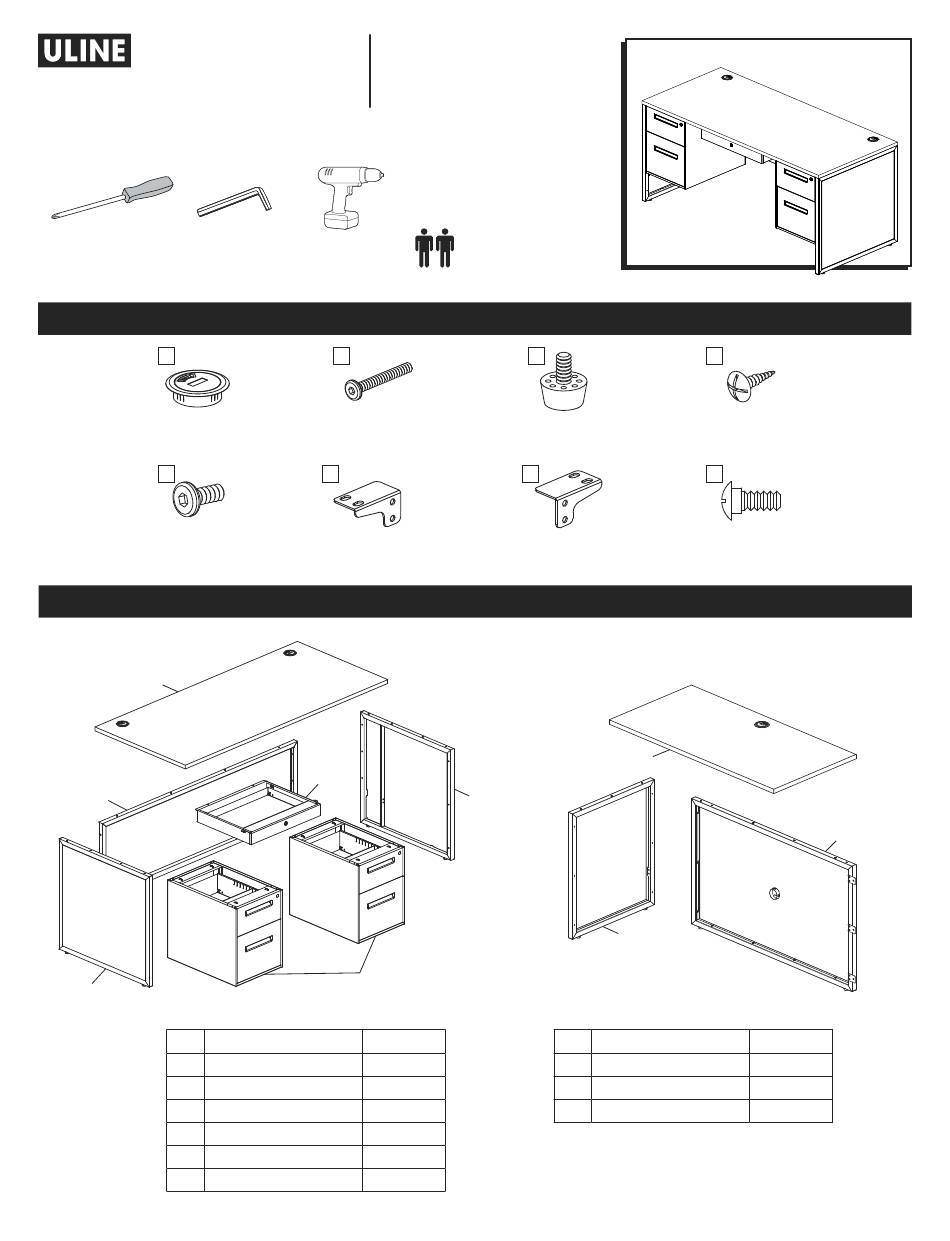

H-9730, H-9731

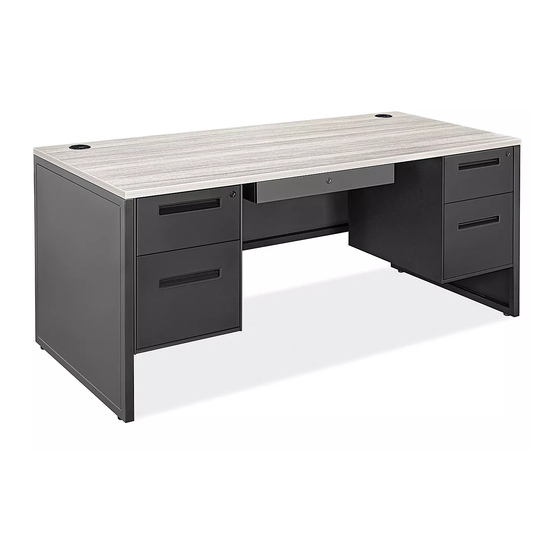

INDUSTRIAL STEEL DESK
TOOLS NEEDED
Phillips
Allen Wrench
Screwdriver
(Included)
A
Grommet Cap x 2
F
M6 x 15 mm
Bolt x 16
DESK
1
4
2
DESK PARTS
#
DESCRIPTION
1
Desktop Panel
2
Left Side Panel
3
Right Side Panel
4
Modesty Panel
5
Center Drawer
9
Pedestal File
PAGE 1 OF 24
1-800-295-5510
uline.com
Two Person Assembly
Drill
Recommended
(Optional)
PARTS
B
M6 x 45 mm
Bolt x 18
I
Left L-Bracket x 2
ASSEMBLY
5
3
9
QTY.
1
1
1
1
1
2
Pour le français, consulter les pages 17-24.
C
Adjustable Glide x 4
ST 5 x 16 mm Wood Screw x 4
J
Right L-Bracket x 2
OPTIONAL L-DESK RETURN
6
7
OPTIONAL RETURN PARTS
#
DESCRIPTION
6
Return Desktop Panel
7
Return Side Panel
8
Return Modesty Panel
Para Español, vea páginas 9-16.
D
K
M6 x 14 mm
Shoulder Screw x 8
8
QTY.
1
1
1
0322 IH-9730
Advertisement
Related Manuals for U-Line H-9730
Summary of Contents for U-Line H-9730
- Page 1 Para Español, vea páginas 9-16. Pour le français, consulter les pages 17-24. H-9730, H-9731 1-800-295-5510 uline.com INDUSTRIAL STEEL DESK TOOLS NEEDED Two Person Assembly Phillips Allen Wrench Drill Recommended Screwdriver (Included) (Optional) PARTS Adjustable Glide x 4 ST 5 x 16 mm Wood Screw x 4...
- Page 2 ASSEMBLY CONTINUED NOTE: Assemble on smooth, non-marring To continue desk assembly, proceed to step 4. surface to avoid scratching. To continue L-desk assembly, proceed to L-desk Return Assembly on page 4. NOTE: Use Allen wrench to tighten bolts. 4. Insert four M6 x 14 mm shoulder screws (K) in desktop (1). NOTE: Use Phillips screwdriver to tighten screws.
- Page 3 ASSEMBLY CONTINUED 6. Push pedestal file (9) toward modesty panel (4) to hook 9. Place center drawer (5) upside down in desired keyhole tabs on shoulder screws (K). (See Figure 5) location on the desktop. Use four ST 5 x 16 mm self-tapping wood screws (D) to secure.
- Page 4 L-DESK RETURN ASSEMBLY PARTS Grommet M6 x 45 mm Adjustable M6 x 15 mm Connector Plate x 1 I-Bracket x 3 Cap x 2 Bolt x 10 Glide x 4 Bolt x 17 L-DESK RETURN ASSEMBLY INSTRUCTIONS NOTE: Determine whether the L-desk will be 2.
- Page 5 L-DESK RETURN ASSEMBLY CONTINUED 3. Push pedestal file (9) toward modesty panel (4) to hook 6. Attach connector plate (G) to desktop panel (1) keyhole tabs on shoulder screws (K). (See Figure 10) with four M6 x 15 mm bolts (F). (See Figure 12) Figure 10 Figure 12 Keyhole Tab...
- Page 6 L-DESK RETURN ASSEMBLY CONTINUED 10. Place L-desk desktop panel (6) upside down with holes 12. With second person, turn pedestal file (9) upside facing up. With second person, turn assembled L-desk down. Carefully lower pedestal file and align keyhole frame upside down. Use seven M6 x 45 mm bolts (B) tabs in pedestal file with shoulder screws (K) in to secure desk frame to desktop.
- Page 7 L-DESK RETURN ASSEMBLY CONTINUED 14. Attach back of pedestal file (9) to side panel with 17. Attach one I-bracket (H) with three M6 x 15 mm bolts right L-bracket (J) and four M6 x 15 mm bolts (F). (F) to secure L-desk return modesty panel to adjacent Repeat at front of pedestal file with left L-bracket side panel.
- Page 8 L-DESK RETURN ASSEMBLY CONTINUED 19. With second person, hold center drawer (G) in 20. Adjust glides to compensate for uneven floors. the desired location on the desktop or return top. L-desk is now fully assembled. Use four ST 5 x 16 mm self-tapping wood screws (D) to secure.
- Page 9 H-9730, H-9731 800-295-5510 uline.mx ESCRITORIO DE ACERO INDUSTRIAL HERRAMIENTAS NECESARIAS Se Recomienda Armar Desarmador Llave Allen Taladro Entre Dos Personas de Cruz (Incluida) (Opcional) PARTES 4 Tapas Niveladoras 4 Tornillos Autoperforantes para 18 Pernos 2 Tapas de Ojal M6 x 45 mm...
- Page 10 CONTINUACIÓN DEL ENSAMBLE NOTA: Ensamble sobre una superficie lisa que Para continuar el ensamble del escritorio no deje marcas para evitar rayones. proceda al Paso 4. Para continuar el ensamble del Escritorio en L, proceda al Ensamble del NOTA: Utilice la llave Allen para apretar todos Retorno del Escritorio en L en la página 12.
- Page 11 CONTINUACIÓN DEL ENSAMBLE 6. Empuje el archivero de pedestal (9) hacia el recato 9. Coloque el cajón central (5) al revés en la (4) para enganchar las pestañas con ranura tipo ubicación deseada de la cubierta del escritorio. llave en los tornillos de hombro (K). (Vea Diagrama 5) Use cuatro tornillos autoperforantes para madera ST 5 x 16 mm (D) para asegurarlo.
- Page 12 LISTA DE PARTES PARA EL ENSAMBLE DEL RETORNO DEL ESCRITORIO EN L 2 Tapas de 10 Pernos 4 Tapas 17 Pernos 1 Placa de Unión 3 Soportes en I Ojal M6 x 45 mm Niveladoras M6 x 15 mm INSTRUCCIONES DEL ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L NOTA: Determine si el escritorio L estará...
- Page 13 CONTINUACIÓN DEL ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L 3. Empuje el archivero de pedestal (9) hacia el recato 6. Fije la placa de unión (G) a la cubierta del (4) para enganchar las pestañas con ranura tipo llave escritorio (1) con cuatro pernos M6 x 15 mm (F). en los tornillos de hombro (K).
- Page 14 CONTINUACIÓN DEL ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L 10. Coloque la cubierta del escritorio en L (6) boca 12. Con la ayuda de otra persona, voltee el archivero abajo con los orificios hacia arriba. Con ayuda de de pedestal (9). Baje el archivero de pedestal con otra persona, voltee el armazón ensamblado del cuidado y alinee las pestañas con ranura tipo llave escritorio en L al revés.
- Page 15 CONTINUACIÓN DEL ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L 14. Fije la parte posterior del archivero de pedestal (9) 17. Fije un soporte en I (H) con tres pernos M6 x 15 mm al panel lateral con el soporte derecho en L (1) y (F) para asegurar el recato del retorno del escritorio cuatro pernos M6 x 15 mm (F).
- Page 16 CONTINUACIÓN DEL ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L 19. Con la ayuda de otra persona, sostenga el cajón 20. Ajuste las patas niveladoras para compensar central (G) en la ubicación deseada de la cubierta los pisos desnivelados. El Escritorio en L quedó del escritorio o del retorno.
- Page 17 H-9730, H-9731 1-800-295-5510 BUREAU EN uline.ca ACIER INDUSTRIEL OUTILS REQUIS Tournevis cruciforme Clé Allen Perceuse Montage à deux (inclus) (optionnel) personnes recommandé PIÈCES Boulon M6 x 45 mm x 18 Patin réglable x 4 Vis à bois autotaraudeuse Capuchon pour...
- Page 18 MONTAGE SUITE REMARQUE : Montez le bureau sur une surface Pour continuer le montage du bureau, passez ARRÊT lisse qui ne marque pas afin d'éviter les rayures. à l'étape 4. Pour continuer le montage du bureau en L, passez au montage du retour REMARQUE : Utilisez la clé...
- Page 19 MONTAGE SUITE 6. Poussez le classeur à caisson (9) vers le panneau 9. Placez le tiroir central (5) à l'envers à l'emplacement cache-jambes (4) pour accrocher les onglets en souhaité sur la surface de bureau. Fixez-le avec trou de serrure sur les vis à épaulement (K). quatre vis à...
- Page 20 PIÈCES POUR LE MONTAGE DU RETOUR DE BUREAU EN L Capuchon pour Boulon M6 x 45 mm Patin réglable Boulon M6 x 15 mm Plaque de Support en I x 3 passe-fil x 2 x 10 x 17 connexion x 1 MONTAGE DU RETOUR DE BUREAU EN L REMARQUE : Déterminez si le bureau en L sera 2.
- Page 21 MONTAGE DU RETOUR DE BUREAU EN L SUITE 3. Poussez le classeur à caisson (9) vers le panneau 6. Fixez la plaque de connexion (G) à la surface de cache-jambes (4) pour accrocher les onglets en bureau (1) avec quatre boulons M6 x 15 mm (F). trou de serrure sur les vis à...
- Page 22 MONTAGE DU RETOUR DE BUREAU EN L SUITE 10. Placez la surface du bureau en L (6) à l'envers, avec 12. À deux, retournez le classeur à caisson (9). Abaissez les trous vers le haut. À deux, retournez le cadre du soigneusement le classeur à...
- Page 23 MONTAGE DU RETOUR DE BUREAU EN L SUITE 14. Fixez l'arrière du classeur à caisson (9) au panneau 17. Fixez un support en I (H) au panneau cache- latéral avec le support en L droit (J) et quatre jambes du retour de bureau en L et au panneau boulons M6 x 15 mm (F).
- Page 24 MONTAGE DU RETOUR DE BUREAU EN L SUITE 19. À deux, maintenez le tiroir central (G) à 20. Ajustez les patins pour compenser les inégalités du l'emplacement souhaité sous la surface de bureau sol. Le montage du bureau en L est maintenant ou la surface du retour.
