Montageanleitung
Sport-Thieme

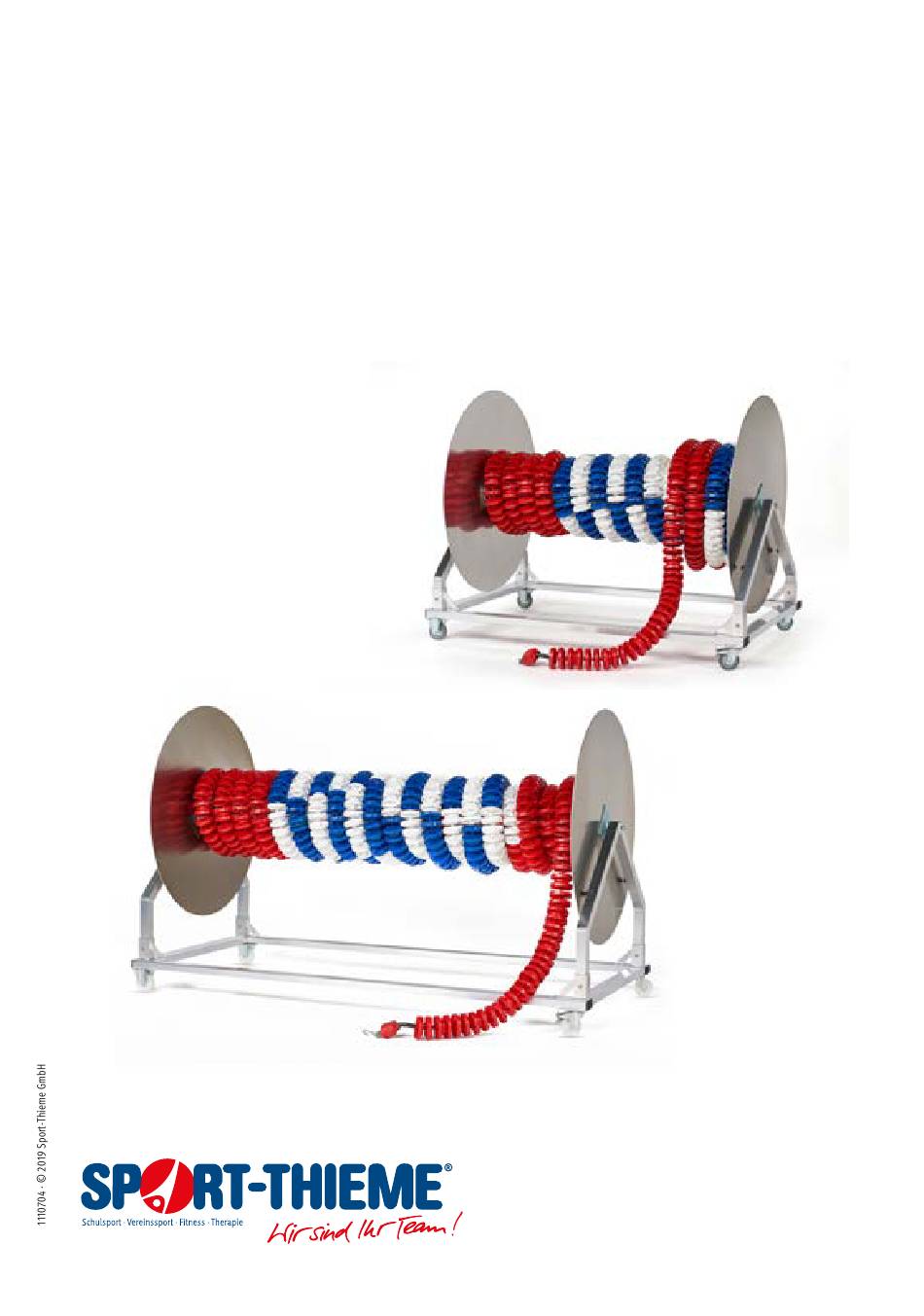

Schwimmleinen-Wagen
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor
dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen
gerne zur Verfügung.
Art.-Nr. 114 5700
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr. 114 5700
114 5726
Art.-Nr. 114 57026
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 114 5700
Summary of Contents for Sport-thieme 114 5700
- Page 1 Sport-Thieme Schwimmleinen-Wagen Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
- Page 2 1 Grundrahmen 2 Rahmen-Seitenteile 2 Haspel-Seitenteil, rund 1 Haspelrohr 1 Zubehörbeutel Räder zu Art.Nr. 114 5700: Räder zu Art.Nr. 114 5726: Inhalt Zubehörbeutel: 16 Sechskantschraube M8 x 20 mm, DIN 933 Flügelschraube M8 x 16mm 6 Sicherungs-Senkschraube mit Innensechskant M8 x 16 mm, DIN 7991...
- Page 3 Montageanleitung zu Art.-Nr. 114 5700/5726 Schulsport · Vereinssport · Fitness · Therapie 2. Montage Schwimmleinenwagen: Wir empfehlen die Montage auf einer geeigneten Unterlage vorzunehmen, damit die Profile nicht zerkratzen! Vorbereitung: Verschlag öffnen und sämtliche Teile gut übersichtlich ausbreiten. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: Handschuhe (zum Schutz vor möglichen Schnittverletzungen an Profilkanten)
- Page 4 Montageanleitung zu Art.-Nr. 114 5700/5726 Schulsport · Vereinssport · Fitness · Therapie 4. Zusammenbau der Haspel: (Die nachfolgende Montage mit 2 Personen durchführen.) Zur Vorbereitung für die nachfolgende Montage jeweils 2 Stck Muttern M8, DIN 934 auf 2 Stck. Gewinderingösen M8 x 25mm bis zum Gewindeende aufschrauben.
- Page 5 Montageanleitung zu Art.-Nr. 114 5700/5726 Schulsport · Vereinssport · Fitness · Therapie 5. Montage Rahmen-Seitenteil: Jeweils 1 Stck. Polyamid-Buchse auf die Zapfen an der Zapfenplatte aufstecken. Dann nacheinander beide Rahmen-Seitenteile mit der quadratischen Aufnahme auf die Polyamid-Buchsen schieben. Ein Seitenteil ist mit einer aufgeschweißten Hülse für eine spä- tere Haspelarretierung ausgestattet.
- Page 6 Montageanleitung zu Art.-Nr. 114 5700/5726 Schulsport · Vereinssport · Fitness · Therapie 7. Montage der Haspelarretierung: Der Schwimmleinenwagen ist aus Sicherheitsgründen für den Transport und gegen unkontrolliertes Abrollen der Schwimmleine mit einer Haspel-Arretierung ausgestattet. Auf einem der beiden Haspelträger ist eine Rohrhülse mit Gewinde M8 aufgeschweißt.
- Page 7 Montageanleitung zu Art.-Nr. 114 5700/5726 Schulsport · Vereinssport · Fitness · Therapie 8. Wartung, Pflege, Sicherheitshinweise: Kontrollieren Sie regelmäßig den festen Sitz der Schrauben am Schwimmleinenwagen. Prüfen Sie die Komponenten auf eventuelle Beschädigungen und tauschen Sie verschlissene Teile aus. Achten Sie darauf, dass der Wagen bei der Nutzung auf waagerechtem Untergrund abgestellt wird und der Feststeller der Lenkrolle betätigt ist, um ein Wegrollen zu vermeiden.
- Page 8 114 5726 Sport-Thieme Swimming Lane Line Trolley Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you.
- Page 9 Assembly instructions For product codes 114 5700 & 114 5726 1. Inventory of items Please check that all parts listed below are present before starting to assemble the trolley. Trolley: base frame side sections reel discs reel tube accessory pack...
-
Page 10: Trolley Assembly
Assembly instructions For product codes 114 5700 & 114 5726 2. Trolley assembly We recommend assembling the parts on a smooth surface to prevent the items from getting scratched. Remove the packaging and lay out all the parts clearly. You will need the following tools for assembly: Gloves (to avoid cutting yourself on any sharp edges) •... - Page 11 Assembly instructions For product codes 114 5700 & 114 5726 4. Reel (Requires two people) Start by screwing two M8 DIN 934 nuts onto the end of the thread of two M8×25 ring eyelet screws. Then, put the tube in a horizontal position on a suitable structure with a height of approx.
-
Page 12: Base Frame
Assembly instructions For product codes 114 5700 & 114 5726 5. Side sections Put a polyamide bush on the pin of each side plate. Then slide the holder of each side section onto the square polyamide bush, one after the other. One side section is equipped with a welded-on reel lock. This does not affect the assembly of the side sections. - Page 13 Assembly instructions For product codes 114 5700 & 114 5726 Page 6...
- Page 14 Assembly instructions For product codes 114 5700 & 114 5726 7. Reel lock To safely relocate the swimming lane line trolley and to prevent the lines from unwinding by themselves, it is equipped with a reel lock. A sleeve with an M8 internal thread is welded onto one of the side sections.
- Page 15 Assembly instructions For product codes 114 5700 & 114 5726 8. Maintenance, care and safety instructions Regularly tighten all screws. Check all parts for any damage and replace if worn. Make sure that the trolley is parked on level ground when in use and that the castor lock is engaged to prevent it from rolling away.
