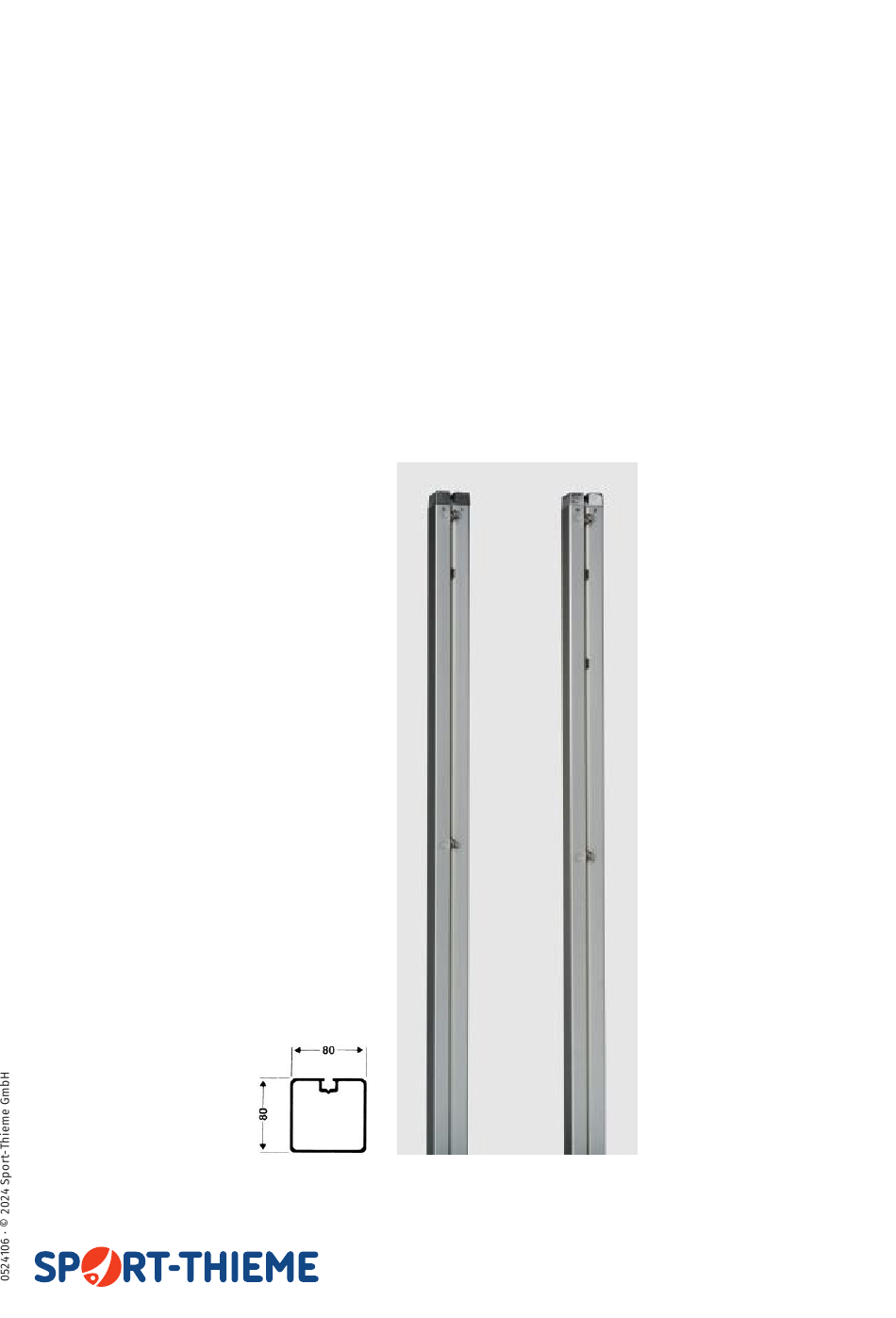

Montageanleitung
Sport-Thieme
Badmintonpfosten
für Bodenhülsen
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 1141506
·
sport-thieme.de
Advertisement
Related Manuals for Sport-thieme 1141506
Summary of Contents for Sport-thieme 1141506
- Page 1 Badmintonpfosten für Bodenhülsen Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
- Page 2 Montageanleitung zu Art.-Nr. 114 1506 1. Lieferumfang Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem Aufbau beginnen. Stück Beschreibung Pfosten (mit 2 Bohrungen auf der Rückseite = Pfosten 1) Pfosten (mit 1 Bohrung auf der Rückseite = Pfosten 1) Bodenhülse mit Abdeckkappe (optional) Zubehörbeutel Inhalt Zubehörbeutel...
-
Page 3: Montage
Montageanleitung zu Art.-Nr. 116 2006 2. Montage Sollte die Anlage in bereits vorhandenen Bodenhülsen Verwendung finden, ist vom Betreiber sicherzustellen, dass diese auch zu den Pfosten passen. Für die Verwendung von mitgelieferten Aluminium-Bodenhülsen beachten Sie bitte die Hinweise zum Einbetonieren unter Punkt 4. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: –... - Page 4 Montageanleitung zu Art.-Nr. 116 2006 b) Pfosten 2 (Pfosten mit 1 Bohrung auf der Rückseite) Pfosten mit der Nut nach oben zeigend auf einer geeigneten Unterlage platzieren, um ein Verkratzen zu vermeiden. Am unteren offenen Ende des Pfostens 3 Stück Einsteckmuttern in die Nut einschieben und entsprechend der späteren Netzhöhe platzieren.
- Page 5 Montageanleitung zu Art.-Nr. 116 2006 c) Einsetzen Pfostenverschlusskappen In das untere offene Pfostenende (Pfostenunterseite, steht später in Bodenhülse) jeweils 1 Stück Pfostenverschlusskappe stecken. Die Kunststoffstege der Verschlusskappe durch die werkseitig angebrachten Bohrungen im Pfosten mit einem 1,5 mm Bohrer aufbohren. Danach jeweils 4 Stück Steckerstifte mit einem Hammer/Gummihammer eintreiben.
- Page 6 Montageanleitung zu Art.-Nr. 116 2006 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veran- schaulichung der weiteren Montageschritte. Die Netzaus-führung kann je nach Hersteller variieren. a) Einhängen Spannseil an den Pfosten Das Spannseil an beiden Pfosten über die Nut in der Abdeckkappe führen und mit der Öse in den oberen Winkelhaken auf der Rückseite einhängen.
- Page 7 Montageanleitung zu Art.-Nr. 116 2006 4. Hinweise zum Einbetonieren der Bodenhülsen Die hier dargestellten Fundamentskizzen dienen nur der Veranschaulichung. Die erforderliche Konstruk- tion sowie der Einbau der Fundamente muss in Abhängigkeit der örtlichen Gegebenheiten und der geplanten Bodenaufbauten vom Fachbetrieb individuell ausgeführt werden. Hinweis: Um ein Ablaufen des evtl.
- Page 8 Montageanleitung zu Art.-Nr. 116 2006 5. Wartung, Pflege, Lagerung und Sicherheitshinweise Die Badmintonanlage ist ausschließlich für Badminton konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Bei Badmintonanlagen ist das Klettern, Hängen oder Schaukeln am Gerät nicht gestattet.
- Page 9 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
- Page 10 Assembly instructions for Art.-Nr. 114 1506 1. Scope of delivery Please check the following content before assembly. Piece Description upright (with 2 holes = upright 1) upright (with 1 hole = upright 2) ground socket with cap (optional) accessories Accessories Piece Description composing stick M8, 15x90 mm...
- Page 11 Assembly instructions for Art.-Nr. 114 1506 2. Assembly If the unit is inserted in existing ground sockets it has to be guaranteed that they are suitable for the uprights. Instructions to concrete supplied aluminium ground sockets see point 4. The following tools are necessary: –...
- Page 12 Assembly instructions for Art.-Nr. 114 1506 b) Upright 2 (with 1 hole on the back) Place upright with groove and guide roller facing upwards on a suitable surface to avoid damages. Push 3 nuts into the groove at the bottom of the upright corresponding to the requested net height. Consider the following order: 1 nut M6 2 nut M8...
- Page 13 Assembly instructions for Art.-Nr. 114 1506 c) Fixing of caps Stick caps in uprights (bottom ends). Open caps by boring them through upright’s borings with 1.5 mm drill. Then fix 4 plug pins with a hammer/mallet. d) Fixing of uprights Set uprights into the ground sockets with hooks facing to the field’s mid.
- Page 14 Assembly instructions for Art.-Nr. 114 1506 3. Assembly of the net The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of tensioning rope at uprights At first pull tensioning rope over the grooves in the caps of both uprights and fix it in the upper composing sticks.
- Page 15 Assembly instructions for Art.-Nr. 114 1506 4. Instructions to concrete ground sockets The foundation drawings are only for illustrative purposes. The necessary construction and the installa- tion of the foundations must be individually depending on the local conditions and the planned ground structures executed by a specialized company.
- Page 16 Assembly instructions for Art.-Nr. 114 1506 5. Maintenance, storage an safety instructions This unit is constructed only for badminton and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. Do not climb or hang on uprights and unit. Check screwed fastenings regularly and change damaged and wearing parts if need be.
