Deutsche Version: Seiten 1–4 | English version: from page 9
Sport-Thieme Street-Basket-
ballanlage „Vario"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Gerät haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung zunächst
vollständig durchlesen, bevor Sie mit der Montage beginnen.
Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

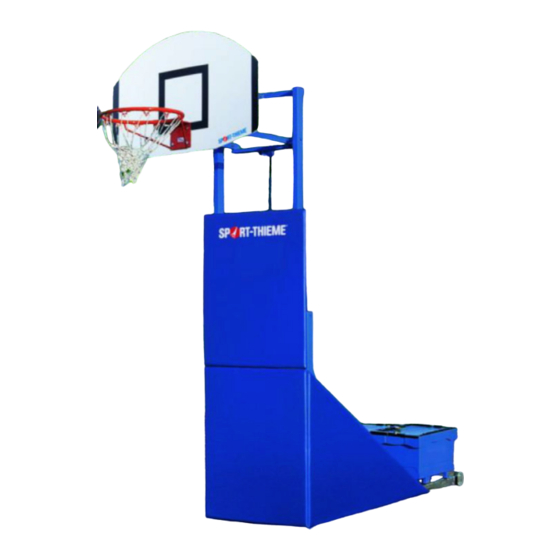

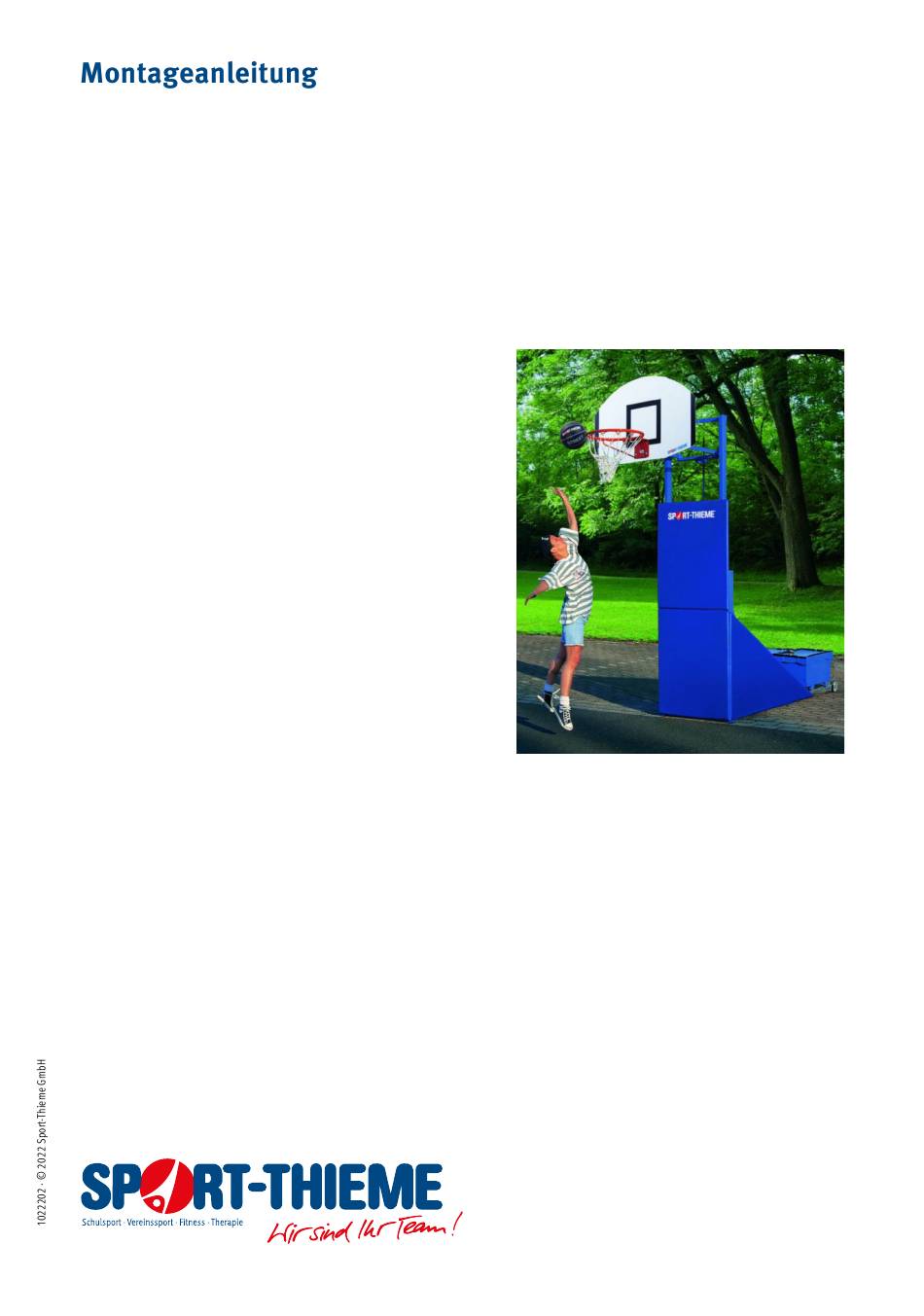

Die fahrbare Street-Basketballanlage „Vario" lässt sich kinderleicht
zusammenklappen und ist ideal für Kindergärten, Schulen und den
Privatbereich.
Produktdetails:
• Klappbarer Metallrahmen
• Höhenverstellbares Zielbrett (stufenlos von 1,65 bis 3,05 m)
• Sicherheits-Prallschutzpolster, 4-zteilig
• 2 Gewichtskästen, jeweils bis 70 kg befüllbar
• Räder zum Transport
• Korb mit Nylonnetz
LxBxH:
• 240x80x360 cm im aufgebauten Zustand
• 240x80x41,2 cm im geklappten Zustand
hre Vorteile:
• Hohe Standsicherheit
• Leichter Transport
• Einfacher Auf- und Abbau
• Platz sparende Lagerung
• Auch für Rollstuhlfahrer geeignet
Alle Basketballanlagen sind nach CEN-Norm (Euro-Norm) konstruiert. Die Körbe werden direkt am Gestell verschraubt, so dass die
Zielbretter auch hohen Belastungen standhalten.
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr. 1140604

Advertisement

loading
Need help?

Need help?

Do you have a question about the Vario and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Sport-thieme Vario

  • Page 1 Sport-Thieme Street-Basket- ballanlage „Vario“ Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Gerät haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung zunächst vollständig durchlesen, bevor Sie mit der Montage beginnen.
  • Page 2 Montageanleitung zu Art.-Nr. 1140604 Schulsport · Vereinssport · Fitness · Therapie 2. Montagehinweise Die Transportrollen werden aus transporttechnischen Gründen unmontiert geliefert. Diese Rollen sollten als erstes montiert werden. Führen Sie dazu die Rollen zwischen die Laschen und fixieren Sie diese mit den M 12 x 80 Schrauben und den Siche- rungsmuttern M 12.
  • Page 3 Montageanleitung zu Art.-Nr. 1140604 Schulsport · Vereinssport · Fitness · Therapie 2) Richten Sie die Anlage vollständig auf. Achten Sie darauf, dass die Knickgelenke (in Abbildung 3, „Aufstellen – 2“ durch dargestellt) durchgedrückt sind. Ist die Anlage vollständig aufgerichtet, sichern Sie die Anlage durch die Gewichtskästen.
  • Page 4 Art.-Nr. 1140604 Schulsport · Vereinssport · Fitness · Therapie Die Sport-Thieme Street-Basketballanlage „Vario“ ist für den Innen- und Außeneinsatz vorgesehen. Achten Sie jedoch drauf, dass die Anlage nach dem Gebrauch vor Witterungseinflüssen geschützt ist und im Trockenen gelagert wird.
  • Page 5 Product codes: 114 0604 & 114 0617 Sport-Thieme ‘Vario’ Street Basketball Unit Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference.
  • Page 6: Product Information

    User manual for product codes 114 0604 & 114 0617 2. Product information This basketball unit meets the European CEN standards. The hoop is bolted directly to the frame, which means the backboard can withstand heavy loads. Features: Foldable metal frame ...
  • Page 7 User manual for product codes 114 0604 & 114 0617 3. Assembly The transport wheels are supplied unassembled, and they should be attached first. Place the wheels between the brackets and connect them using the M12×80 screws and lock nuts. Drill the boreholes required in your backboard as per the relevant drawing below.
  • Page 8 Carry out the above assembly steps in reverse order to fold the unit up. Make sure the hoop is set to the lowest height. The Sport-Thieme ‘Vario’ street basketball unit can be used inside and out. The equipment must be protected from the weather and stored in a dry place after use.
  • Page 9: Maintenance And Care

    Due to continuous quality control of our products, technical changes may occur which could lead to minor  alterations to the instructions. If you have any questions, our experts at Sport-Thieme are here for you. Version 01/2014 | Page 5...
