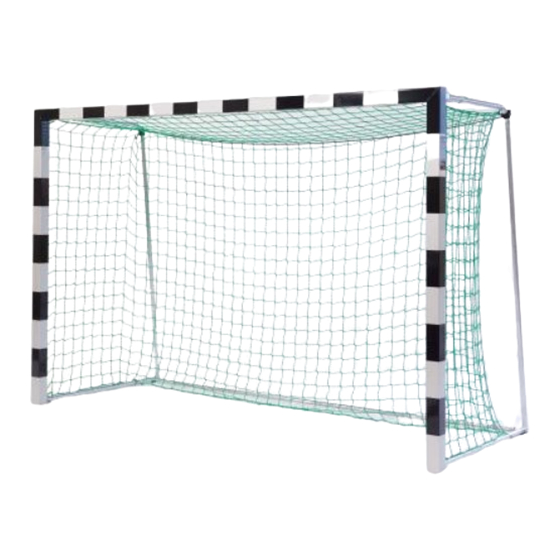

Goal with rigid steel net hoop aluminium cast corner joint
Hide thumbs Also See for 1150953:

Advertisement

Available languages

Available languages

Quick Links

Montageanleitung Tor
mit Stahl-Netzbügel starr Alu-Guss
Eckverbinder
Handballtor: 3,00 x 2,00 m
Art.-Nr.: 1150953, 2392905,
2392918 - freistehend
Art.-Nr.: 1136500, 2392400,
2392413 - in Bodenhülsen
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben.
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden
wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des
Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der
Montage bzw. Nutzung beginnen.

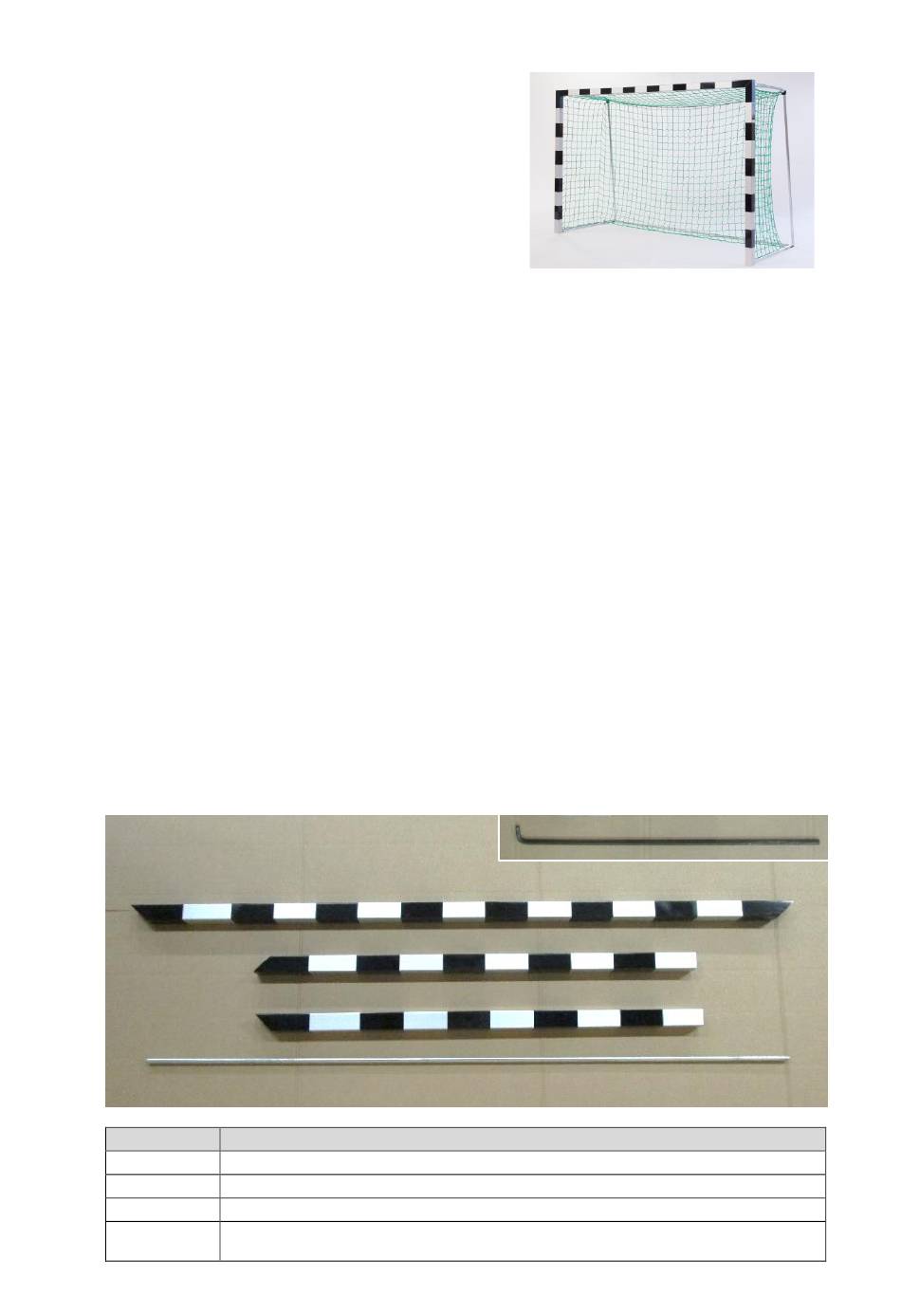

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie
mit dem Aufbau beginnen.
Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück Tor.
Bei paarweiser Lieferung ist jeweils die doppelte Menge enthalten. Die in der
Montageanleitung abgebildeten Farbtöne der Profile sind nur Beispiele. Die
Farbtöne können von denen der gelieferten Profile abweichen.
Stück
Beschreibung
1
Stahl-Bodenrohr
1
Latte, Profil 80 x 80 mm
2
Pfosten, Profil 80 x 80 mm
1
Sechskant-Winkelschraubendreher SW6, DIN 911, Länge ca. 470 mm
(nur bei Tor in Bodenhülse)
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 1150953 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Sport-thieme 1150953

  • Page 1 Art.-Nr.: 1136500, 2392400, 2392413 - in Bodenhülsen Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
  • Page 2 Stück Beschreibung Netzbügel, starr Stück Beschreibung Alu-Guss-Eckverbinder Pfostenverschlusskappe Zubehörbeutel Stück Beschreibung Folgende Teile nur für Art.-Nr. 1136500 -Tor in Bodenhülse Bodenhülse, Länge 300 mm Abdeckkappe für Bodenhülsen...
  • Page 3 Inhalt Zubehörbeutel: Stück Beschreibung Netzhalter schwarz Netzhalter orange Einsteckmutter, 40 mm, Gewinde M8 Gewindehülse mit Gewinde M8, Alu-Rundrohr 20 x 5 mm, Länge 40 mm Kabelbinder Sicherungs-Senkschraube mit Innensechskant M8 x 20mm, DIN 7991 Zylinderschraube mit Innensechskant M8 x 16mm, DIN 912 Sicherungs-Sechskantschraube M8 x 16mm, DIN 933 Sechskantschraube M8 x 90mm, DIN 931 Sechskantschraube M8 x 12mm, DIN 933...
  • Page 4 a) Montage Latte/Pfosten: Die Latte und die beiden Pfosten flach auf den Boden legen, sodass die Nut nach oben zeigt und die Gehrungen aneinander liegen. An jeder Torrahmenecke 4 Stck. Alu-Einsteckmuttern Gewinde M8, Länge 40mm, in die Nut der Netzhakenschiene stecken (jeweils 2 Stck. am Pfosten und 2 Stck.
  • Page 5 Im nächsten Montageschritt Pfosten und Latte an der Außenecke zusammen- schieben. Latte und Pfosten ausrichten. An der Außenseite der Ecke 2 Stck. Sicherungs-Senkschrauben DIN 7991, M8 x 20 einschrauben (siehe Fotos unten) und anschließend alle Schrauben fest anziehen. Ecke zusammenschieben ausrichten Hinweis: Aufgrund von Fertigungstoleranzen der Alu-Guss-Eckverbinder kann es in seltenen Fällen vorkommen, dass sich die Ecke nicht exakt ausrichten lässt.
  • Page 6 Montage Netzbügel unten - Tor freistehend Art.-Nr. 1150953: Am unteren Ende des Pfostens von der Pfosteninnenseite 4 Stck. Zylinder- schrauben DIN 912, M8 x 16mm mit verlängertem Sechskant-Winkelschrau- bendreher SW6, Länge 120 mm, durch die Bohrungen stecken. Von außen 4 Stck.
  • Page 7 d) Montage Pfostenverschlusskappe: Die Pfostenverschlusskappe in das offene Ende des Pfostens stecken (siehe Foto unten links). Die Kunststoffstege der Verschlusskappe durch die werkseitig angebrachten Bohrungen im Pfosten mit einem 1,5 mm Bohrer aufbohren. Danach die Steckerstifte mit einem Hammer/Gummihammer eintreiben (siehe Foto unten rechts). e) Montage Gewinderingöse: Durch vordere seitliche und obere Netzbügelboh- rungen von innen nach außen jeweils 1 Stck.
  • Page 8 Fotos). Achten Sie auf eine gleichmäßige Verteilung der Netzhalter am Torprofil (gleicher Abstand). Wir empfehlen folgende gleichmäßige Verteilung der Netzhalter: Netzhalter Torgröße Gesamt Latte Art.-Nr. Pfosten 1150953 3,00 x 2,00m 1136500 3,00 x 2,00m Alle weiteren im Lieferumfang enthaltenen Netzhalter für die weiteren An- schlüsse verwenden.
  • Page 9 Im Bereich des Netzbügels die mitgelieferten orangenen Netzhalter (Eckbereich Latte /Posten jeweils 2 Stück, Pfosten unten jeweils 1 Stück) durch die Bohrungen der Befestigungswinkel/Halterungen stecken und in die Nut eindrehen (siehe Foto unten). Netzhalter orange Die Demontage des Netzhalters erfolgt ebenfalls durch eine 90°- Drehung. b) Zur Befestigung der oberen und unteren Spannschnur ein Ende der Schnur jeweils an den bereits montierten Gewinderingösen befestigen und gut ver- knoten.
  • Page 10 c) Das Netz im unteren Bereich an dem waagerecht verlaufenden Netzbügel mit jeweils 3 Stck. Kabelbindern befestigen. Die überstehenden Enden der Kabelbinder kürzen, sodass keine Enden mehr überstehen (siehe Fotos unten). 4. Einbau der Bodenhülsen: a) Für Handballtore mit einem Innenmaß von 3,00 x 2,00 m beträgt der Abstand der Bodenhülse 3,08 m (Mitte Hülse –...
  • Page 11 5. Wartung, Pflege, Sicherheitshinweise, Lagerung: Das Tor ist ausschließlich für Handball und Fußball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Das Tor muss jederzeit gegen Umkippen gesichert werden. Netz oder Torrahmen nicht beklettern.
  • Page 12: Scope Of Delivery

    Cat.-no.: 1136500, 2392400, 2392413 - in ground sockets Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.
  • Page 13 Piece Description Rigid net hoop Piece Description Aluminium cast corner joint Upright cap Accessories Piece Description Following parts only for catalogue no. 1136500 – goal in ground sockets Ground socket, length 300 mm Cap for ground socket...
  • Page 14 Accessories: Piece Description Net holder black Net holder orange Nut, 40 mm, thread M8 Bush with thread M8, of aluminium round tube 20 x 5 mm, length 40 mm Plastic holder Hexagon socket screw M8 x 20mm, DIN 7991 Hexagon socket screw M8 x 16mm, DIN 912 Hexagon screw, M8 x 16mm, DIN 933 Hexagon screw M8 x 90mm, DIN 931 Hexagon screw M8 x 12mm, DIN 933...
  • Page 15 a) Assembly of crossbar/uprights: Lay crossbar and uprights on the ground, groove facing upwards and mitres joining. Stick at each goal frame corner 4 nuts with thread M8, length 40 mm into the groove of the net hook rail (push 2 into the upright and 2 into the crossbar, see 1 picture bottom left).
  • Page 16 Then join upright and crossbar at the external edge and adjust upright and crossbar. Screw 2 hexagon socket screws DIN 7991, M8 x 20 in the external corner and tighten all screws (see picture bottom right). join and adjust corner Advice: Due to production tolerances of the aluminium cast corner joints problems during adjustment of corners may possibly occur.
  • Page 17 c) Assembly of net hoops at the bottom: Screw from upright’s inside 4 hexagon socket screws M8 x 16, DIN 912 in the bottom end of the upright with extended Allen key SW6, length 120 mm. Fix from the outside 4 self-locking nuts M8, DIN 985 (see 2 to 4 bottom pictures).
  • Page 18 d) Assembly of caps: Stick caps in the open ends of uprights (see picture bottom left). Bore them with drill 1.5 mm through the holes provided in the uprights. Then fix plug pins with a hammer/mallet (see picture bottom right). e) Assembly of ring nut: Stick from the inside ring nuts M8 x 50 through lateral and upper net hoop holes and fix them with cap nuts M8, DIN 986 (see bottom picture).
  • Page 19 Distribute net holders equally (same distances). We recommend the following distribution of net holders: Net holders Size Cat.-no.: Total crossbar uprigths 1150953 3,00 x 2,00m 1136500 3,00 x 2,00m Use all the other included net holders for the other connections.
  • Page 20 To fix net in the area of the net hoops, insert the orange net holders (corner crossbar/uprights each 2 pieces, upright bottom each 1 piece) through the holes of the brackets/holders and screw them into the groove (see picture bottom). net holder orange Dismantling of the net is also done by rotation of the net holders through 90 degrees.
  • Page 21 c) Fix net with plastic holders in the bottom part of net hoops. Cut off protruding ends of plastic holders (see picture bottom right). 4. Assembly of the ground sockets: For handball gates with a size of 3,00 x 2,00 m the distance of the ground sockets must be 3,08 m (middle socket –...
  • Page 22 5. Maintenance, safety and storage instructions: This goal is only constructed for Handball and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. It has to be protected against overturning at any time. Do not climb net or goal frame.
