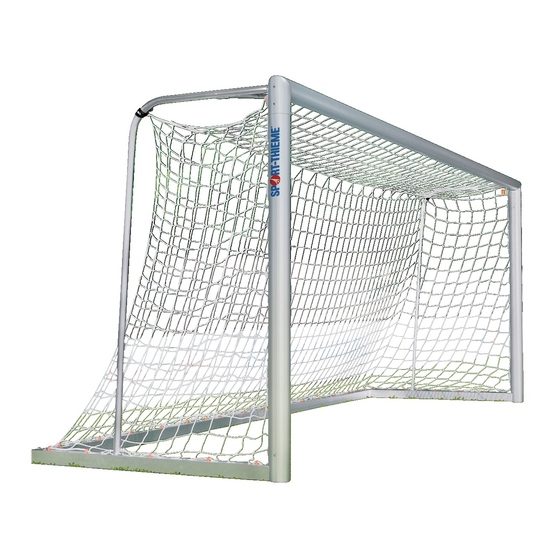

Montageanleitung Fußballtor

mit verschweißten Gehrungen

5,00 x 2,00m

Art.-Nr.: 1150807

Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel

Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre

Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung

vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem

Aufbau beginnen.

Die in der Montageanleitung abgebildeten Farbtöne der Profile sind nur Beispiele,

diese können von denen der gelieferten Profile abweichen. Die Mengenangaben

beziehen sich auf jeweils 1 Stück Tor. Das Tor ist in zwei verschiedenen Ausführungen

erhältlich. Die Montageanleitung gilt für beide Varianten (Unterschiede siehe Punkt 6

und 11).

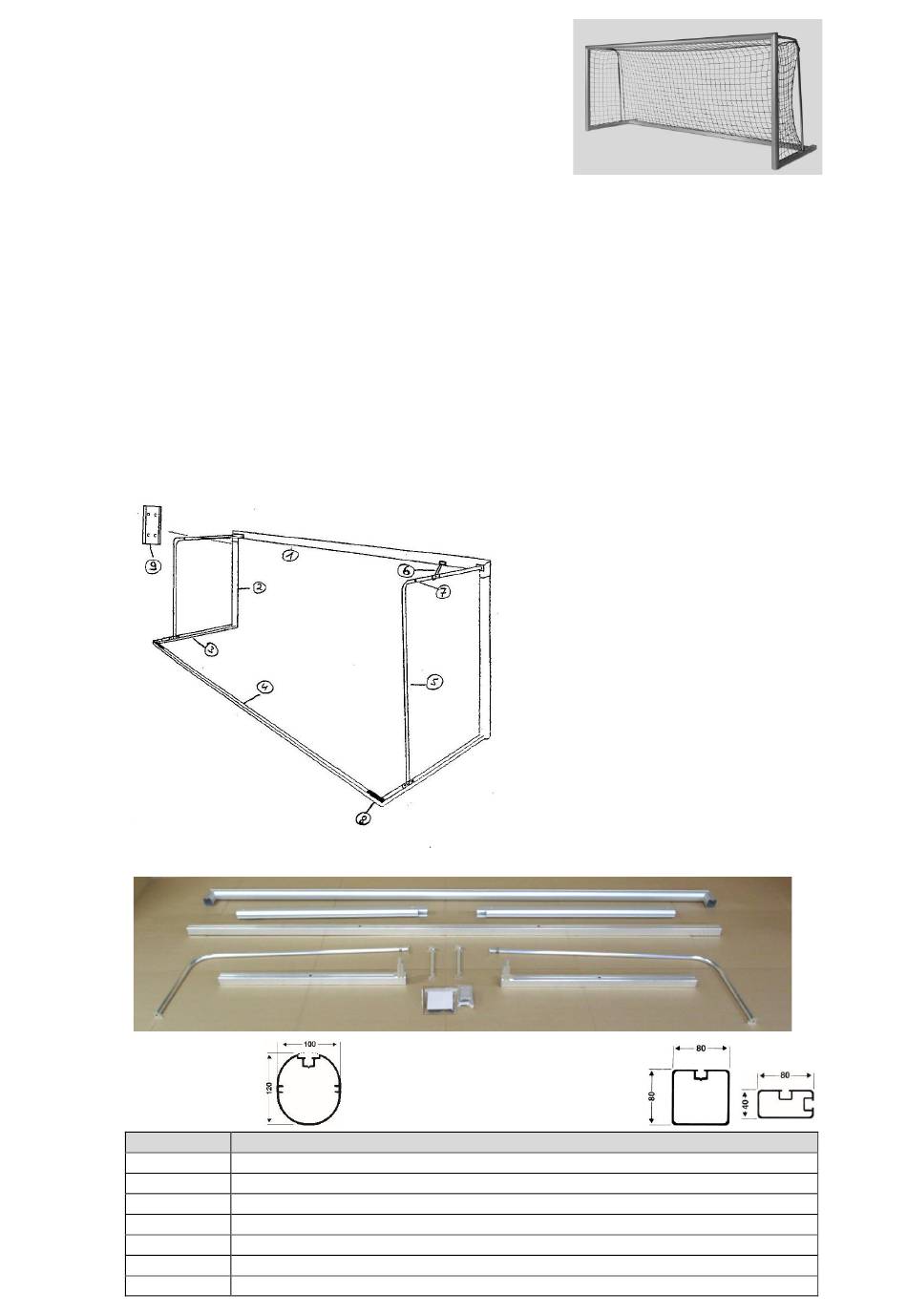

2. Übersichtszeichnung:

3. Inhalt gesamt je Tor:

Latte/Pfosten:

Ovalprofil

120/100 mm

Stück

Beschreibung

Latte, Ovalprofil

Pfosten, Ovalprofil

Bodenholm, Rechteckprofil oder Quadratprofil

Bodenrohr, Rechteckprofil oder Quadratprofil

Netzbügel

Netzbügelstrebe

Zubehörbeutel

Bodenholm/Bodenrohr:

Art.-Nr. 1150807

quadratisch 80x80mm

Bezeichnung Einzelteile:

1 = Latte

2 = Pfosten

3 = Bodenholm

4 = Bodenrohr

5 = Netzbügel

6 = Netzbügelstrebe

7 = Bohrung für Netzseil-

befestigung

8 = Anschlussplatte

Bodenrohr/-holm

9 = Verbinder

Latte/Pfosten
