Montageanleitung

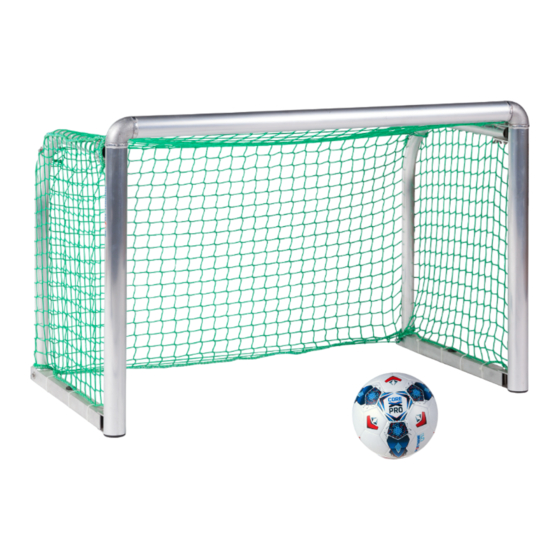

Safety-Mini-Trainingstor
2,40 x 1,60 m
Art.-Nr.: 2619024, 2619053,
2619152, 1163881
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben.
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden
wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des
Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der
Montage bzw. Nutzung beginnen.

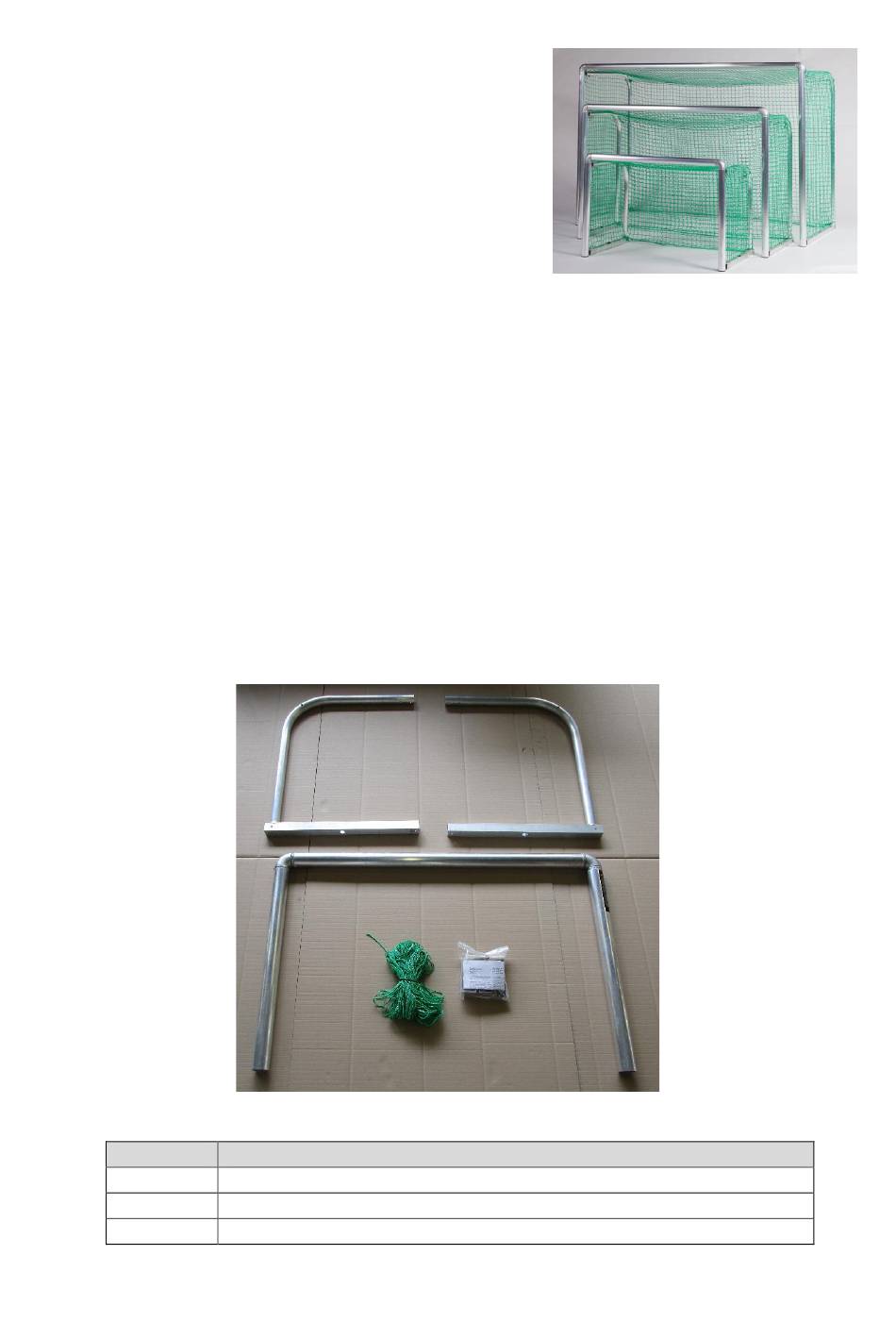

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit,
bevor Sie mit dem Aufbau beginnen.
Die in der Montageanleitung abgebildeten Netze sind nur Beispiele. Farbe
und Maschenweite können von denen der gelieferten Netze abweichen.
Stück
1
2
1
Beschreibung
Latte-Pfosten-Konstruktion
Netzbügel
Zubehörbeutel und Netz
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 2619024
Summary of Contents for Sport-thieme 2619024
- Page 1 Art.-Nr.: 2619024, 2619053, 2619152, 1163881 Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
- Page 2 Inhalt Zubehörbeutel: Stück Beschreibung Netzhalter Scharnier unten (U-Profile 60 x 50 x 60 x 4, Länge 40 mm) Scharnier oben (U-Profile 115 x 50 x 115 mm, Länge 40 mm) Pfostenverschlusskappe Ø 60mm Kunststoff-Kappe, schwarz, 40 x 40 Einsteckmutter 20mm, M 8 Sechskantschraube DIN 933, M 8 x 60 Sicherungs-Senkschraube mit Innensechskant DIN 7991, M 8 x 16...
- Page 3 2. Montage des Tores: Wir empfehlen, die Montage auf dem Rasen oder einer geeigneten Unterlage vorzunehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich unter Umständen während der Montage Handschuhe zu tragen. Zur Montage werden folgende Hilfsmittel benötigt: 1 Ring-/Maulschlüssel 10 mm und 13mm 1 Gummihammer/Hammer a) Latte-Pfosten-Konstruktion auf den Boden legen, wobei die Nut nach oben...
- Page 4 d) Pfostenverschlusskappe Ø 60 mm in Pfosten einschlagen (dafür ggf. einen Gummihammer benutzen), anschließend unteres Scharnier ausrichten und Befestigungsschraube fest anziehen. Dabei beachten, dass das Scharnier unten bündig mit der Pfostenverschlusskappe abschließen muss. e) Netzbügel in die Scharniere einfügen. Dabei darauf achten, dass das Ende des Netzbügels mit 2 Bohrungen (Rundrohr) in das obere Scharnier und das Ende mit 1 Bohrung (Quadratrohr) in das untere Scharnier gesteckt wird.
- Page 5 g) In die Netzbügelenden (Quadratrohr hinten) jeweils 1 Stück Kunststoffkappe 40 x 40 mm eintreiben. h) Netzbügel nach außen drücken. Sechskantschraube DIN 933, M 8 x 60 von oben durch die 2. Bohrung des oberen Scharniers und des Bügels stecken. An der Scharnierunterseite Unterlegscheibe DIN 125, Ø...
- Page 6 Im Bereich der beiden Bodenholme ist das Tor mit jeweils einer 25mm Bohrung versehen. Diese Bohrungen dienen zur Fixierung der vorgeschriebenen Bodenverankerung des Tores. Hierzu sind, je nach Untergrund, verschiedene Systeme im Handel erhältlich (siehe Sport-Thieme-Zubehör). Bodenverankerungen gehören nicht zum Lieferumfang des Tores. Die Verwendung des Tores ohne entsprechende Verankerung erfolgt auf eigene Gefahr.
- Page 7 6. Wartung, Pflege, Sicherheitshinweise, Lagerung: Kontrollieren Sie die Schraubverbindungen regelmäßig auf ihren festen Sitz. Prüfen Sie die Komponenten auf eventuelle Beschädigungen und tauschen Sie verschlissene Teile aus. Hinweis: Aufgrund unserer kontinuierlichen Qualitätsprüfung der Produkte können sich technische Änderungen ergeben. Dieses Tor ist ausschließlich für Fußball konstruiert und für keine andere Verwendung.
- Page 8 7. Prüfung und Instandhaltung: a) Eine routinemäßige Sichtprüfung sollte vor jeder Verwendung durchgeführt werden. b) Eine operative Prüfung sollte mindestens alle 6 Monate oder je nach Herstellerangaben oder gemäß / nach nationalen Verordnungen / Normen öfter erfolgen. c) Eine Hauptprüfung sollte mindestens einmal jährlich oder je nach Herstellerangaben oder gemäß...
-
Page 9: Scope Of Delivery
2.40 x 1.60 m Cat.-no.: 2619024, 2619053, 2619152, 1163881 Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly. - Page 10 Accessories: Piece Description net holder bottom hinge (U-profile 60 x 50 x 60 x 4, length 40 mm) top hinge (U-profile 115 x 50 x 115 mm, length 40 mm) upright’s cap 80 x 40, black plastic cap, black, 40 x 40 nut 20mm, M 8 hexagon screw DIN 933, M 8 x 60 safety hexagon socket screw DIN 7991, M 8 x 16...
- Page 11 2. Assembly of the goal: We recommend to mount the goal on the grass or on a suitable surface to avoid damages of the profiles. It is recommended to wear gloves maybe to protect the hands. The following tools are necessary: 1 wrench/ring spanners 10 mm and 13mm 1 mallet/hammer a) Lay bar/upright construction on the ground with guide rail showing...
- Page 12 d) Beat cap 80 x 40 into the upright (use a mallet if necessary), adjust lower hinge and tighten fixing screw. Take care that the hinge at the bottom is flush with the upright’s cap. e) Fix net hoops in the hinges. Take care that the end of the net hoop with 2 boreholes (round tube) is fixed in the upper hinge and the end with 1 borehole (square tube) is fixed in the lower hinge.
- Page 13 Beat 1 plastic cap 40 x 40 each into the net hoop ends (back of square tube). h) Press net hoop to the outside. Stick from the top hexagon screw DIN 933, M 8 x 60 through the 2 borehole of the upper hinge and the hoop.
- Page 14 The ground bars are equipped with boreholes of 25 mm which serve to fix the special anchoring systems for the goal. Different systems are available (see Sport-Thieme accessories). The anchoring system is not part of the delivery. The use of the goal without corresponding anchoring system is at your own risk.
- Page 15 6. Maintenance, safety and storage instructions: Check screwed fastenings regularly and change damaged and wearing parts if need be. Notice: Due to our continuous quality check of products and equipment technical modifications are possible. This goal is constructed only for soccer matches and not for other purposes.
-
Page 16: Inspection And Maintenance
7. Inspection and maintenance: a) Visual inspections should routinely be realized before each use. b) Functional inspections should take place at least every six months or according to manufacturer’s instructions/national regulations/standard specifications. c) A general inspection should be realized at least once a year or according to manufacturer’s instructions/national regulations/standard specifications.
