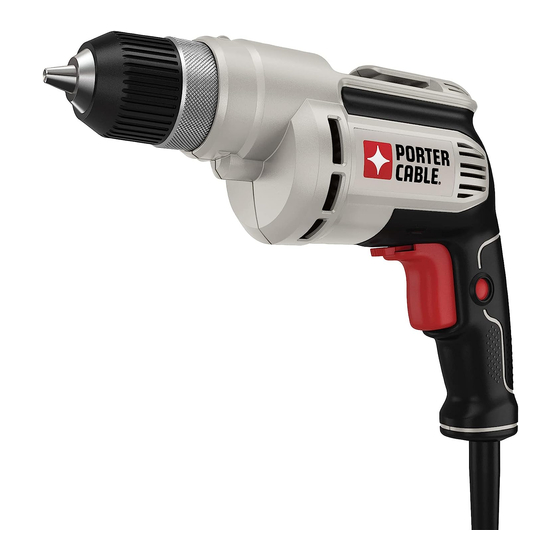

3/8 inch (10mm) Drill
Perceuse de 10 mm (3/8 po)
Taladro de 10 mm (3/8 pulgada)
www.portercable.com
Thank you for choosing PORTER-CABLE! To register your new product, go to:
www.portercable.com/ServiceAndSupport/ProductRegistration.aspx
Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.
com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre
nouveau produit.
Gracias por elegir PORTER-CABLE usted! Para registrar su nuevo producto,
visite: www.portercable.com / ServiceAndSupport / ProductRegistration.aspx
INSTRUCTIVO DE OPERACIÓN, CENTROS DE
SERVICIO Y PÓLIZA DE GARANTÍA.
ADVERTENCIA:
ANTES DE USAR EL PRODUCTO.
LÉASE ESTE INSTRUCTIVO
Instruction manual
Manuel d'instructions
Manual de'instrucciones
CATALOG NUMBER
N° de catalogue
catálogo N°
PC600D
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Porter-Cable PC600D-CA
Summary of Contents for Porter-Cable PC600D-CA
- Page 1 3/8 inch (10mm) Drill Perceuse de 10 mm (3/8 po) Taladro de 10 mm (3/8 pulgada) www.portercable.com Thank you for choosing PORTER-CABLE! To register your new product, go to: www.portercable.com/ServiceAndSupport/ProductRegistration.aspx Merci d’avoir choisi PORTER-CABLE! Consulter le site Web www.portercable. com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre nouveau produit.
-
Page 2: Safety Guidelines - Definitions
SAfety GuIdelINeS - defINItIoNS It is important for you to read and understand this manual. The information it contains relates to protecting youR SAfety and PReveNtING PRoBleMS. The symbols below are used to help you recognize this information. dANGeR: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. -
Page 3: Drill Safety Warnings
d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury. e) do not overreach. keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. - Page 4 WARNING Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the state of california to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are: • lead from lead-based paints, •...
-
Page 5: Functional Description
fuNctIoNAl deScRIPtIoN figure A 1. Variable speed switch 2. Lock-on button 3. Reversing lever 4. Keyless chuck 5. Belt clip ASSeMBly WARNING: To reduce the risk of injury, before assembly, make sure that the tool is switched off and unplugged. INSeRtING A dRIll BIt oR otHeR AcceSSoRy (fIGuRe B) WARNING: do not attempt to tighten drill bits (or any other accessory) by... -
Page 6: Drilling In Wood
• Remove the chuck by turning it counterclockwise. • To attach the chuck, screw it onto the spindle and secure it with the chuck retaining screw. oPeRAtING INStRuctIoNS WARNING: to reduce the risk of serious personal injury, read, understand and follow all safety warnings and instructions prior to using tool. WARNING: It is important to support the work properly and to hold the drill firmly with both hands to prevent loss of control which could cause personal injury. -
Page 7: Drilling In Metal
• Cord not plugged in. • Plug tool into a working outlet. • Circuit fuse is blown. • Replace circuit fuse. (If the product repeatedly causes the circuit fuse to blow, discontinue use immediately and have it serviced at a PORTER-CABLE service center or authorized servicer.) • Circuit breaker is tripped. • Reset circuit breaker. (If the product repeatedly causes the circuit breaker to trip, discontinue use immediately and have it serviced at a PORTER-CABLE service center or authorized servicer.) -
Page 8: Accessories Warning
In addition to the warranty, PORTER-CABLE tools are covered by our: 1 yeAR fRee SeRvIce: PORTER-CABLE will maintain the tool and replace worn parts caused by normal use, for free, any time during the first year after purchase. 90 dAy MoNey BAck GuARANtee: If you are not completely satisfied with the performance of your PORTER-CABLE Power Tool for any reason, you can return it within 90 days from the date of purchase with a receipt for a full refund – no questions asked. - Page 9 WARNING lABel RePlAceMeNt If your warning labels become illegible or are missing, call (888) 848-5175 for a free replacement. The following are PORTER-CABLE trademarks for one or more power tools and accessories: a gray and black color scheme; a “four point star” design; and three contrasting/outlined longitudinal stripes. The following are also trademarks for one or more PORTER-CABLE and Delta products: 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor’s Saw®, Delta®, DELTA®, Delta...
-
Page 10: Avertissements De Sécurité Généraux Pour Les Outils Électriques
lIGNeS dIRectRIceS eN MAtIèRe de SÉcuRItÉ - dÉfINItIoNS Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information. dANGeR : Indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera la mort ou des graves blessures. AveRtISSeMeNt : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer la mort ou de graves blessures. MISe eN GARde : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures mineures ou modérées. AvIS : Utilisé sans le symbole d’alerte à la sécurité, indique une situationvpotentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la propriété. Avertissements de sécurité généraux pour les outils électriques AveRtISSeMeNt ! lire tous les avertissements de sécurité... -
Page 11: Avertissements De Sécurité De La Perceuse
c) empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à... - Page 12 saisir l’outil par le bas du bloc-piles. Une perte de maîtrise de l’outil peut entraîner des blessures. AveRtISSeMeNt : certains outils électriques, tels que les sableuses, les scies, les meules, les perceuses ou certains autres outils de construction, peuvent produire de la poussière contenant des produits chimiques reconnus par l’État de la californie comme étant susceptibles d’entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif.
-
Page 13: Description Fonctionnelle
deScRIPtIoN foNctIoNNelle fIGuRe A 1. Détente à vitesse variable 2. Bouton de verrouillage 3. Levier inverseur 4. Mandrin sans clé 5. Clip de ceinture AveRtISSeMeNtS de SÉcuRItÉ et dIRectIveS : PeRceuSeS AveRtISSeMeNt : Saisir fermement la perceuse avec les deux mains afin de maîtriser le mouvement de torsion et d’éviter d’en perdre la maîtrise ce qui pourrait entraîner des blessures corporelles. En cas de blocage, relâcher la détente immédiatement et déterminer la raison du blocage avant de redémarrer. ASSeMBlAGe AveRtISSeMeNt : Pour réduire le risque de blessures avant l’assemblage, s’assurer que l’outil est éteint et débranché. INSÉReR uNe MècHe ou uN AutRe AcceSSoIRe (fIG. B) AveRtISSeMeNt : ne pas essayer de resserrer les mèches (ou tout autre accessoire) en saisissant la partie avant du mandrin et en mettant l’outil en... - Page 14 • Pour dégager l’accessoire, répéter l’étape 1 de la liste ci-dessus. RetRAIt et fIXAtIoN du MANdRIN (fIG. c) • Ouvrir autant que possible les mâchoires du mandrin. • Dévisser en sens horaire avec un tournevis (filetage gauche) et retirer la vis de sûreté du mandrin logée sur ce dernier. • Insérer et serrer une clé Allen de 6,35 mm (1/4 po) ou plus (clé non comprise) dans les mâchoires du mandrin et la frapper en sens antihoraire avec un marteau-caoutchouc • puis retirer la clé Allen. • Retirer le mandrin en le tournant en sens antihoraire. • Pour fixer un mandrin, le visser sur la broche et le fixer avec la vis de sûreté du mandrin. foNctIoNNeMeNt AveRtISSeMeNt : pour réduire le risque de blessure personnelle grave, veuillez lire, assimiler et suivre tous les avertissements de sécurité...
-
Page 15: Dépannage
Solution possible • L’appareil refuse de • Cordon d’alimentation • Brancher l’outil dans démarrer. non branché. une prise qui fonctionne. • Le fusible du circuit est grillé. • Remplacer le fusible du circuit. (Si le produit fait griller de façon répétée le fusible du circuit, arrêter immédiatement d’utiliser le produit et le faire réparer dans un centre de réparation PORTER-CABLE ou un centre de réparation autorisé.) • Le disjoncteur est déclenché. • Remettre le disjoncteur à zéro . (Si le produit fait déclencher de façon répétée le disjoncteur, arrêter immédiatement d’utiliser le produit et le faire réparer dans un centre de réparation PORTER-CABLE le ou un centre de réparation autorisé.) • Le cordon d’alimentation • Faire remplacer le ou la prise de courant est cordon ou l’interrupteur... -
Page 16: Pièces De Rechange
TR/MIN 0-2500 MÈCHES À MÉTAL 13 mm (1/2 po) basse vitesse MÈCHES PLATES POUR LE BOIS 32 mm (1 1/4 po) entretien N’utiliser qu’un détergent doux et un chiffon humide pour nettoyer l’appareil. Ne jamais laisser de liquide pénétrer dans l’appareil et n’immerger aucune partie de l’appareil dans un liquide. Pièces de rechange Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consulter le site Web www.portercable.com. Il est également possible de commander des pièces au centre de réparation de l’usine PORTER-CABLE et au centre de réparation sous garantie autorisé PORTER-CABLE le plus près. Ou composer le 1-888-848-5175 pour le service à la clientèle. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d’en gêner le fonctionnement. ReMARQue : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux directives qui l’accompagnent, il peut entraîner un brouillage nuisible des communications radio. Cependant, nous ne garantissons pas l’absence... -
Page 17: Garantie Limitée De Trois Ans
GARANtIe lIMItÉe de tRoIS ANS PORTER-CABLE réparera ou remplacera gratuitement tous les outils défectueux présentant des défauts de matériau ou de fabrication pendant trois ans à compter de la date d’achat [garantie de deux ans pour les blocs-piles]. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l’outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site www. portercable.com ou composer le 888-848-5175. Cette garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. En plus de la garantie, les outils PORTER-CABLE sont couverts par notre : SeRvIce d’eNtRetIeN GRAtuIt d’uN (1) AN : PORTER-CABLE entretiendra l’outil et remplacera les pièces usées par une utilisation normale, et ce, gratuitement et à tout instant pendant la première année à compter de la date d’achat. GARANtIe de ReMBouRSeMeNt de 90 JouRS : Si l’utilisateur n’est pas entièrement satisfait des performances de son outil électrique PORTER-CABLE pour une raison quelconque, il peut le retourner accompagné du reçu dans les 90 jours suivant la date d’achat, et nous le lui rembourserons entièrement - sans poser de question. AMÉRIQue lAtINe : cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie. Pour enregistrer l’outil en vue d’obtenir un service de garantie, consulter notre site Web au www.portercable.com. -
Page 18: Pautas De Seguridad/Definiciones
PAutAS de SeGuRIdAd/defINIcIoNeS Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información. PelIGRo: indica una situación de peligro inminente que, si no se evita provocará la muerte o lesiones graves. AdveRteNcIA: indica una situación de peligro potencial que, si no se evita, provocará la muerte o lesiones graves. PRecAucIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas. PRecAucIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad. Advertencias generales de seguridad para herramientas eléctricas AdveRteNcIA : lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves. - Page 19 auditiva, reducirá las lesiones personales. c) evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.
- Page 20 • cuando no se utilice, coloque la herramienta de costado en una superficie estable en la que no provocará tropezones o caídas. Algunas herramientas con paquetes de baterías grandes tienen la capacidad de mantenerse en posición vertical, pero pueden ser fácilmente derribadas. • Mantenga el cabello, la ropa y los guantes alejados de los orificios de ventilación.
- Page 21 • Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como para cargar con la corriente que requerirá su producto. Un alargador de menor calibre causará una caída en el voltaje de la línea lo que resultará en pérdida de potencia y sobrecalentamiento. El siguiente cuadro muestra el tamaño correcto a utilizar, dependiendo del largo del cable y el amperaje nominal. En caso de duda, utilice el de mayor calibre. Mientras menor el número del calibre, mayor la capacidad del cable calibre mínimo para cables de extensión volts longitud total del cable en pies 120V 0-25 26-50 51-100 101-150 (0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m) 240V 0-50 51-100 101-200 201-300 (0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m) Amperaje Más de No más de American Wire Gage No se recomienda...
-
Page 22: Descripción De Las Funciones
deScRIPcIÓN de lAS fuNcIoNeS figura A 1. Interruptor de velocidad variable 2. Botón de bloqueo 3. Palanca de cambio de marcha 4. Portabrocas sin llave 5. Sujetador para cinturón INStRuccIoNeS y AdveRteNcIAS de SeGuRIdAd: tAlAdRoS AdveRteNcIA: Sujete el taladro firmemente con ambas manos para controlar la torsión y evitar la pérdida de control que podría ocasionar lesiones personales. En caso de que la herramienta se atasque, suelte el disparador inmediatamente y determine la causa del atascamiento antes de encenderla nuevamente. eNSAMBlAJe AdveRteNcIA: Para reducir el riesgo de lesión antes de ensamblar, asegúrese de que la herramienta esté apagada y desenchufada. INSeRcIÓN de uNA BRocA u otRo AcceSoRIo (fIGuRA B) AdveRteNcIA: No tome la parte delantera del portabrocas y encienda la herramienta para ajustar las brocas (o cualquier otro accesorio). -
Page 23: Instrucciones De Operación
• Ajuste una llave Allen de 6,4 mm (1/4 pulgada) o de un tamaño mayor (no suministrada) en el portabrocas y golpéela con un martillo liviano en el sentido contrario al de las agujas del reloj como se muestra. • Retire la llave Allen. • Para retirar el portabrocas, gírelo en sentido contrario a las agujas del reloj. • Para acoplar el portabrocas, atorníllelo en el eje y asegúrelo con un tornillo de fijación para portabrocas. INStRuccIoNeS de oPeRAcIÓN AdveRteNcIA: Para reducir el riesgo de lesiones personales graves, lea, comprenda y siga todas las instrucciones y las advertencias de seguridad antes de usar la herramienta. AdveRteNcIA: es importante apoyar bien el trabajo y sostener el taladro firmemente con ambas manos para evitar la pérdida de control, la que podría... -
Page 24: Detección De Problemas
Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.portercable.com o llame a la línea de ayuda PORTER-CABLE al (888)848-5175. -
Page 25: Mantenimiento Y Reparaciones
Utilice sólo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio Web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos. O bien, puede llamar a nuestro Centro de atención al cliente al (888) 848-5175. - Page 26 GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS: Si por alguna razón no estuviera plenamente satisfecho con el rendimiento de su herramienta eléctrica PORTER-CABLE, puede devolver el producto dentro de los 90 días siguientes a la fecha de compra acompañado del recibo. De esta manera, se le reintegrará el importe total del producto sin formularle pregunta alguna.
- Page 27 “estrella de cuatro puntas” y tres franjas longitudinales contrastantes/delineadas. Las siguientes también son marcas comerciales para uno o más productos de PORTER-CABLE y Delta: 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor’s Saw®, Delta®,...
- Page 28 catalog Number Pc600d form # 90617915 october 2014 Printed in china...
