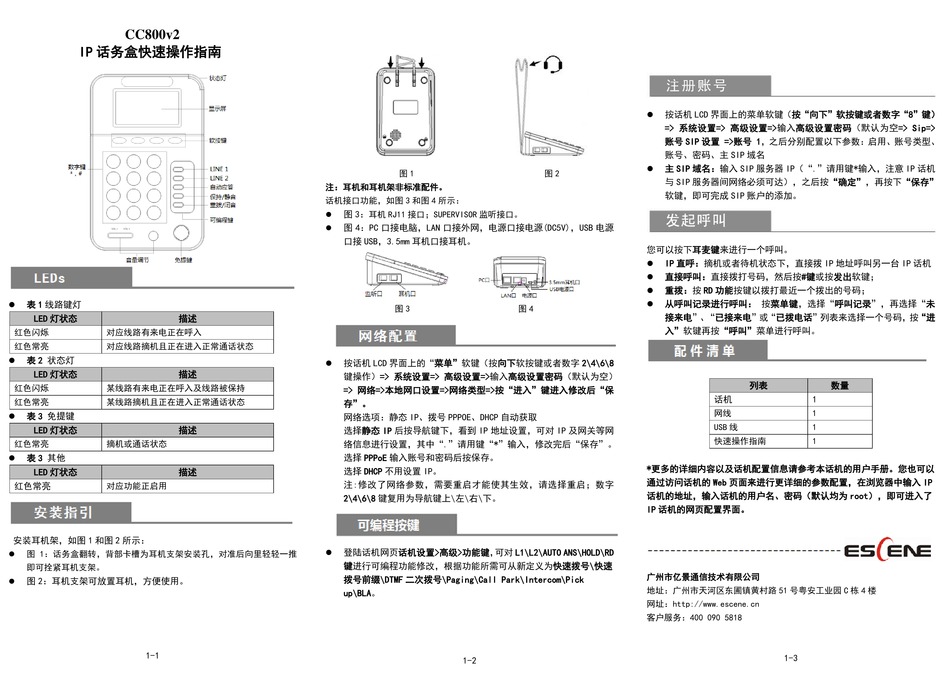

Escene CC800v2 Quick Manual

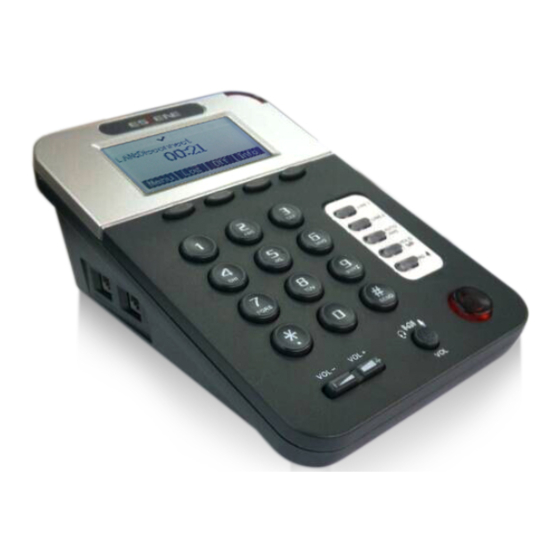

CC800v2
IP 话务盒快速操作指南

表 1 线路键灯
LED 灯状态 描述
红色闪烁 对应线路有来电正在呼入
红色常亮 对应线路摘机且正在进入正常通话状态
 表 2 状态灯
LED 灯状态 描述
红色闪烁 某线路有来电正在呼入及线路被保持
红色常亮 某线路摘机且正在进入正常通话状态
 表 3 免提键
LED 灯状态 描述
红色常亮 摘机或通话状态
 表 3 其他
LED 灯状态 描述
红色常亮 对应功能正启用
安装耳机架，如图 1 和图 2 所示：
 图 1：话务盒翻转，背部卡槽为耳机支架安装孔，对准后向里轻轻一推
即可拴紧耳机支架。
 图 2：耳机支架可放置耳机，方便使用。
1-1
图 1
注：耳机和耳机架非标准配件。
话机接口功能，如图 3 和图 4 所示：
 图 3：
耳机 RJ11 接口；SUPERVISOR 监听接口。
 图 4：PC 口接电脑，LAN 口接外网，电源口接电源(DC5V)，USB 电源
口接 USB，3.5mm 耳机口接耳机。
图 3
 按话机 LCD 界面上的"菜单"软键（按向下软按键或者数字 2\4\6\8
键操作）=> 系统设置=> 高级设置=>输入高级设置密码（默认为空）
=> 网络=>本地网口设置=>网络类型=>按"进入"键进入修改后"保
存"。
网络选项：静态 IP、拨号 PPPOE、DHCP 自动获取
选择静态 IP 后按导航键下，看到 IP 地址设置，可对 IP 及网关等网
络信息进行设置，其中"."请用键"*"输入，修改完后"保存"。
选择 PPPoE 输入账号和密码后按保存。
选择 DHCP 不用设置 IP。
注:修改了网络参数，需要重启才能使其生效，请选择重启；数字
2\4\6\8 键复用为导航键上\左\右\下。
 登陆话机网页话机设置>高级>功能键， 可对 L1\L2\AUTO ANS\HOLD\RD
键进行可编程功能修改，根据功能所需可从新定义为快速拨号\快速
拨号前缀\DTMF 二次拨号\Paging\Call Park\Intercom\Pick
up\BLA。
1-2
 按话机 LCD 界面上的菜单软键（按"向下"软按键或者数字"8"键）
=> 系统设置=> 高级设置=>输入高级设置密码（默认为空=> Sip=>
账号 SIP 设置 =>账号 1，之后分别配置以下参数：启用、账号类型、
账号、密码、主 SIP 域名

主 SIP 域名：输入 SIP 服务器 IP（"."请用键*输入，注意 IP 话机
图 2
与 SIP 服务器间网络必须可达），之后按"确定"，再按下"保存"
软键，即可完成 SIP 账户的添加。
您可以按下耳麦键来进行一个呼叫。
 IP 直呼：摘机或者待机状态下，直接拨 IP 地址呼叫另一台 IP 话机

直接呼叫：直接拨打号码，然后按#键或按发出软键；
 重拨：按 RD 功能按键以拨打最近一个拨出的号码；

从呼叫记录进行呼叫： 按菜单键，选择"呼叫记录"，再选择"未
图 4
接来电"、 "已接来电"或"已拨电话"列表来选择一个号码，按"进
入"软键再按"呼叫"菜单进行呼叫。
*更多的详细内容以及话机配置信息请参考本话机的用户手册。您也可以
通过访问话机的 Web 页面来进行更详细的参数配置，在浏览器中输入 IP
话机的地址，输入话机的用户名、密码（默认均为 root），即可进入了
IP 话机的网页配置界面。
广州市亿景通信技术有限公司
地址：广州市天河区东圃镇黄村路 51 号粤安工业园 C 栋 4 楼
网址：http://www.escene.cn
客户服务：400 090 5818
列表 数量
话机 1
网线 1
USB 线 1
快速操作指南 1
1-3
