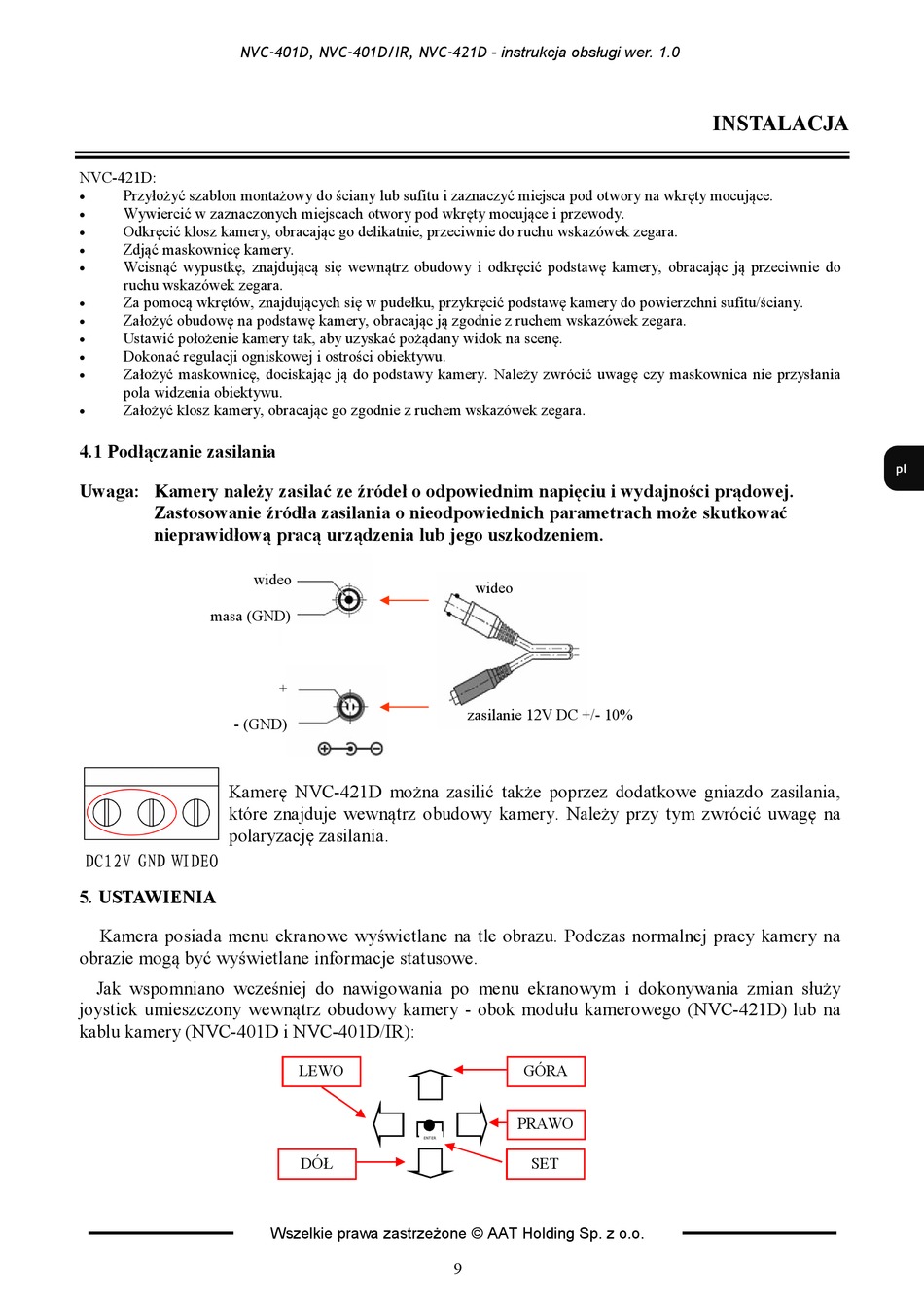

NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0
NVC-421D:
Przyłożyć szablon montażowy do ściany lub sufitu i zaznaczyć miejsca pod otwory na wkręty mocujące.

Wywiercić w zaznaczonych miejscach otwory pod wkręty mocujące i przewody.

Odkręcić klosz kamery, obracając go delikatnie, przeciwnie do ruchu wskazówek zegara.

Zdjąć maskownicę kamery.

Wcisnąć wypustkę, znajdującą się wewnątrz obudowy i odkręcić podstawę kamery, obracając ją przeciwnie do

ruchu wskazówek zegara.
Za pomocą wkrętów, znajdujących się w pudełku, przykręcić podstawę kamery do powierzchni sufitu/ściany.

Założyć obudowę na podstawę kamery, obracając ją zgodnie z ruchem wskazówek zegara.

Ustawić położenie kamery tak, aby uzyskać pożądany widok na scenę.

Dokonać regulacji ogniskowej i ostrości obiektywu.

Założyć maskownicę, dociskając ją do podstawy kamery. Należy zwrócić uwagę czy maskownica nie przysłania

pola widzenia obiektywu.
Założyć klosz kamery, obracając go zgodnie z ruchem wskazówek zegara.

4.1 Podłączanie zasilania
Uwaga: Kamery należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej.
Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować
nieprawidłową pracą urządzenia lub jego uszkodzeniem.
wideo
masa (GND)
- (GND)
Kamerę NVC-421D można zasilić także poprzez dodatkowe gniazdo zasilania,
które znajduje wewnątrz obudowy kamery. Należy przy tym zwrócić uwagę na
polaryzację zasilania.
5. USTAWIENIA
Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na
obrazie mogą być wyświetlane informacje statusowe.
Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy
joystick umieszczony wewnątrz obudowy kamery - obok modułu kamerowego (NVC-421D) lub na
kablu kamery (NVC-401D i NVC-401D/IR):
+
LEWO
ENTER
DÓŁ
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
wideo
zasilanie 12V DC +/- 10%
GÓRA
PRAWO
SET
9
INSTALACJA
