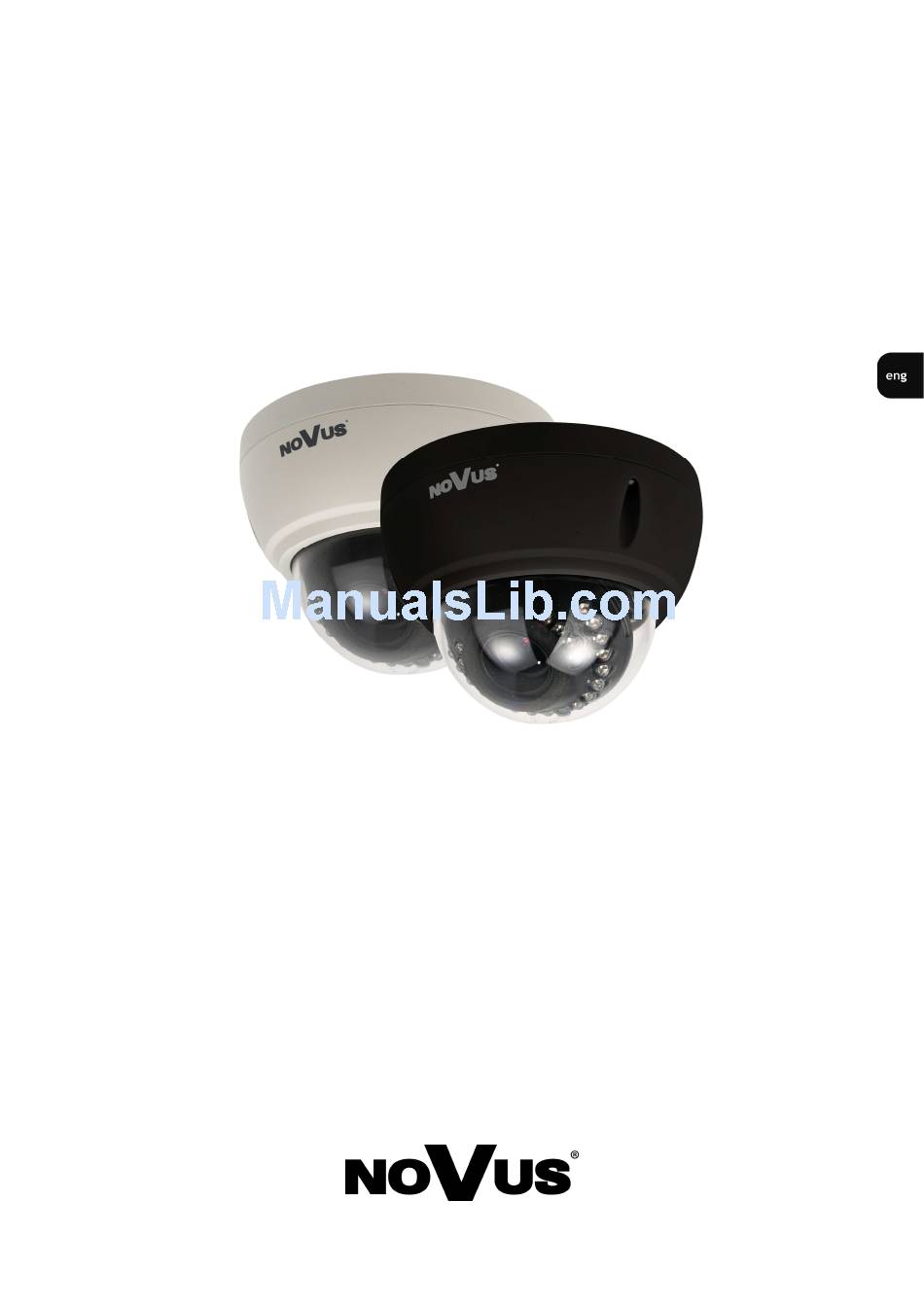

u s e r 's m a n u a l
NVC-HDN4602V/IR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-HDN4602V/IR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVC-HDN4602V/IR

Summary of Contents for Novus NVC-HDN4602V/IR

  • Page 1 ’s m a n u a l NVC-HDN4602V/IR...
  • Page 2 NVC-HDN4602V/IR - User’s manual ver. 1.0. INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-HDN4602V/IR - User’s manual ver. 1.0. SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-HDN4602V/IR - User’s manual ver. 1.0. SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-HDN4602V/IR - User’s manual ver. 1.0. FOREWORD INFORMATION 1. PACKAGE CONTENTS Extra video output cable Screws and User’s manual Base seal Camera anchors, 3 pcs If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Features And Specification

    NVC-HDN4602V/IR - User’s manual ver. 1.0. FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVC-HDN4602V/IR 1/3” SONY SUPER HAD II CCD imager Pick-up Element 630 TVL - color mode Horizontal Resolution 680 TVL - b/w mode 0.07 lx/F=1.2 - color mode (1/50 s), 0.007 lx/F=1.2 - b/w mode (1/50 s),...
  • Page 7 NVC-HDN4602V/IR - User’s manual ver. 1.0. TECH SPECIFICATION 3.1 Dimensions Dome Camera base 3.2. View of the camera, layout of the camera items (after unscrewing the dome) Overview with IR illuminator removed 1. joystick implementing UP, LEFT, RIGHT, DOWN, RETURN commands 2.

  • Page 8: Installation

    NVC-HDN4602V/IR - User’s manual ver. 1.0. INSTALLATION 4. INSTALLATION Prior to installation please familiarize yourself with the product, its parameters and installation process. To install the camera please follow the instructions below: Remove the dome by unscrewing three screws mounting it to baseplate and open the camera •...
  • Page 9 NVC-HDN4602V/IR - User’s manual ver. 1.0. INSTALLATION 4.1 CONNECTIONS The camera is equipped with a video and power cable finished with 2 plugs, one for video output (yellow one), the other for power supply 12VDC±10% (red one). Images below show plug polarization.
  • Page 10 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS 5. SETTINGS Camera is equipped with an OSD menu. During camera operation, status information can be displayed on the screen. As mentioned before, a joystick is placed near the camera module for navigating and changing menu settings: In order to enter the menu press the joystick, which results in executing RETURN command.
  • Page 11 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS 5.1.1 EXPOSURE submenu This submenu allows to set the lens parameters, as well as choosing and changing the settings of the parameters connected with AE and controlling the iris: MANUAL Manual settings of the lens operating mode.
  • Page 12 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS 5.1.4 BACKLIGHT submenu These compensation functions allow to enhance visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC).
  • Page 13 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS HLM LEVEL Sets the function sensitivity in 0-100 range. MASK1-4 Subsequent numbers correspond directly to four default compensation functions. Either disabling them or adjusting them becomes possible by selecting ON and entering the subsequent sub-menu zone adjustment is performed as described in the BLC chapter.
  • Page 14 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS 5.1.8 FUNCTION submenu Selecting and entering displays the following screen: FUNCTION MIRROR SHARPNESS ------|-- 016 MONITOR MOTION DET. PRIVACY SETUP RETURN MIRROR Allows to enable/disable mirror image function. SHARPNESS Allows to change sharpness of the displayed video picture (0~30).
  • Page 15 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS SENSITIVITY Sets the function sensitivity, 0~30 range. DISPLAY Allows to enable/disable as well as select method of informing about motion detection. Motion can be indicated either by superimposing an outline of a triggered zone, or by displaying a proper message.
  • Page 16 NVC-HDN4602V/IR - User’s manual ver. 1.0. SETTINGS Screen contains mainly alphanumerical characters, which may be used in camera’s title. Select desired character and please apply it by pressing RETURN key. Currently edited title is visible at the bottom of the screen. A line just above it contains buttons for editing the title. To enable particular functions, please highlight them as normal characters and confirm by pressing RETURN.
  • Page 17 NVC-HDN4602V/IR - User’s manual ver. 1.0. NOTES All rights reserved © AAT Holding Sp. z o.o.
  • Page 18 AAT Holding Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2012-04-26 wer. 1.0 AG...
  • Page 19 ł u g i NVC-HDN4602V/IR...
  • Page 20 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 21: Warunki Bezpieczeństwa

    NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. UWAGI I OSTRZEśENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ śADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 22 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. UWAGI I OSTRZEśENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający moŜliwość ich przypadkowego uszkodzenia. Szczególną uwagę naleŜy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 23: Informacje Wstępne

    NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Kamera Wkręty z Kabel do dodatkowego Instrukcja obsługi Uszczelka kołkami 3 szt. złącza wideo podstawy Przed przystąpieniem do instalacji naleŜy sprawdzić zawartość zestawu z powyŜszym wykazem. W przypadku stwierdzenie braków naleŜy zaniechać instalacji i skontaktować się...

  • Page 24: Dane Techniczne

    NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. DANE TECHNICZNE 3. DANE TECHNICZNE Model NVC-HDN4602V/IR matryca CCD, 1/3” SONY SUPER HAD II Przetwornik obrazu 630 TVL - tryb kolorowy, Rozdzielczość pozioma 680 TVL - tryb czarno-biały 0.07 lx/F=1.2 - tryb kolorowy (1/50 s), 0.007 lx - tryb czarno-biały (1/50 s),...
  • Page 25 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. DANE TECHNICZNE 3.1. Wymiary kamery klosz podstawa 3.2. Wygląd kamery, rozmieszczenie elementów kamery (po odkręceniu klosza) Widok ze zdjętym oświetlaczem IR 1. joystick nawigacyjny realizujący polecenia GÓRA, LEWO, PRAWO, DÓŁ, RETURN 2. złącze dodatkowego wyjścia wideo 3.
  • Page 26 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. INSTALACJA 4. INSTALACJA Przed rozpoczęciem procesu instalacji naleŜy zapoznać się z produktem, jego parametrami oraz procesem instalacji. W celu zainstalowania kamery naleŜy: odkręcić klosz kamery odkręcając uprzednio trzy mocujące go do podstawy wkręty •...
  • Page 27 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. INSTALACJA 4.1 POŁĄCZENIA Kamera wyposaŜona jest w przewód zakończony dwoma wtyczkami. Jedna z nich (w kolorze Ŝółtym) słuŜy do połączenia kabla koncentrycznego do transmisji obrazu, druga (czerwona) do podłączenia zasilania. Rysunki przedstawione poniŜej okazują polaryzację we wtyczkach.
  • Page 28 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA 5. USTAWIENIA Kamery posiadają menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamer na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian słuŜy joystick umieszczony obok modułu kamerowego:...
  • Page 29 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA 5.1.1 Podmenu EXPOSURE (automatyka ekspozycji) Podmenu pozwala na ustawienie parametrów pracy obiektywu oraz na dostosowanie pracy kamery do zmieniających się warunków oświetlenia: Poruszenie joystickiem w prawo/lewo przełącza pracę obiektywu pomiędzy dwoma trybami: MANUALNY Pozwala na dostosowanie ustawień do pracy z obiektywem z ręcznym sterowaniem przysłoną.
  • Page 30 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA 5.1.4 Podmenu BLC Funkcje kompensacji jasnego tła pozwalają uwypuklić obiekt znajdujący się na pierwszym planie w obrazie przy silnie oświetlonym tle (BLC), lub obserwować obiekty znajdujące się w pobliŜu silnych punktowych źródeł światła (HLM). Podmenu pozwala równieŜ na uruchomienie funkcji D- WDR (szerokiego zakresu dynamiki obrazu).
  • Page 31 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA POZIOM HLM Odpowiada za intensywność działania funkcji w zakresie 0-100. MASKA1-4 Kolejne numery odpowiadają kolejnym czterem fabrycznym strefom kompensacji. MoŜliwe jest ich wyłączenie lub (poprzez wybranie WŁ. i wejście w kolejne pod-menu) regulacja połoŜenia i rozmiaru kaŜdej ze stref, analogicznie jak w przypadku BLC.
  • Page 32 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA 5.1.8 Podmenu FUNKCJE Wybranie podmenu wyświetla następujący ekran opcji: FUNKCJE LUSTRO WYŁ. WYOSTRZANIE ------|-- 016 GAMMA WYŁ. DETEKCJA R. WYŁ. STREFY PRYW. WYŁ. SETUP RETURN LUSTRO Pozwala na wł./wył. funkcji lustrzanego odbicia obrazu.
  • Page 33 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA CZUŁOŚĆ Pozwala na określenie poziomu czułości funkcji, w zakresie 0~30. WYŚWIETL Pozwala włączenie/wyłączenie jak równieŜ dokonanie wyboru sposobu powiadamiania o detekcji ruchu. MoŜliwe jest wybranie powiadamiania w postaci nakładania zarysu strefy w której wykryto ruch bądź poprzez wyświetlanie odpowiedniego komunikatu.
  • Page 34 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. USTAWIENIA Główną część zajmują znaki alfanumeryczne, które moŜna uŜyć w nazwie. Zatwierdzenie znaku odbywa się poprzez naciśnięcie przycisku RETURN po wybraniu znaku. Aktualnie edytowana nazwa wyświetlana jest na samym dole okna. Jeden wiersz powyŜej zgrupowane są ikony funkcyjne.
  • Page 35 NVC-HDN4602V/IR - instrukcja obsługi wer. 1.0. NOTATKI Wszelkie prawa zastrzeŜone © AAT Holding Sp. z o.o.
  • Page 36 AAT Holding Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2012-04-26 wer. 1.0 AG...
