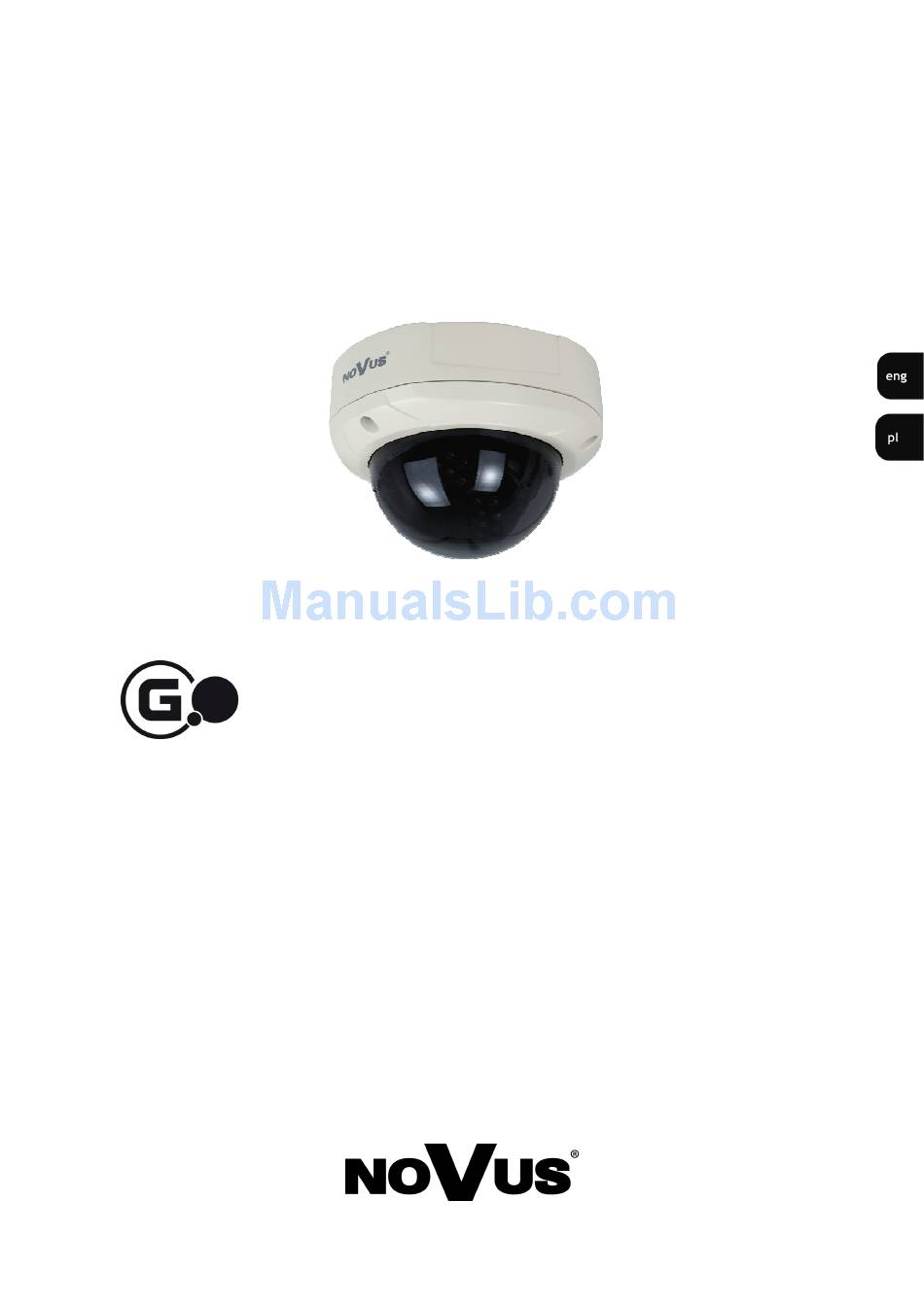

u s e r 's m a n u a l
NVC-GDN4801V/H-2
NVC-GDN4801V-2
NVC-GDN4801V/IR-2
NVC-GDN4801V/IRH-2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-GDN4801V/H-2 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVC-GDN4801V/H-2

Summary of Contents for Novus NVC-GDN4801V/H-2

  • Page 1 ’s m a n u a l NVC-GDN4801V/H-2 NVC-GDN4801V-2 NVC-GDN4801V/IR-2 NVC-GDN4801V/IRH-2...
  • Page 2 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Package Contents

    Allen key If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance. 2. MAIN CHARACTERISTICS •...

  • Page 6: Features And Specification

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVC-GDN4801V-2 NVC-GDN4801V/H-2 Pick-up element 1/3” SONY SUPER HAD II CCD imager Horizontal Resolution 600 TVL – color mode, 700 TVL – b/w mode 0.05 lx/F=1.2 – color mode (1/50 s), 0.005 lx/F=1.2 –...
  • Page 7 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual FEATURES AND SPECIFICATION Model NVC-GDN4801V/IR-2 NVC-GDN4801V/IRH-2 Pick-up element 1/3” SONY SUPER HAD II CCD imager Horizontal Resolution 600 TVL – color mode, 700 TVL – b/w mode 0.05 lx/F=1.2 – color mode (1/50 s), Min.
  • Page 8 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 models: - joystick implementing UP, LEFT, RIGHT, DOWN, SET commands - additional video output...
  • Page 9 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual FEATURES AND SPECIFICATION NVC-GDN4801V-2, NVC-GDN4801V/H-2 models: - joystick implementing UP, LEFT, RIGHT, DOWN, SET commands - additional video output - focus adjustment screw - zoom adjustment screw - heater (NVC-GDN4801V/H-2, NVC-GDN4801V/IRH-2) Camera module is placed on a mount allowing for 3-axis module position adjustment.

  • Page 10: Installation

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual INSTALLATION 4. INSTALLATION Prior to installation please familiarize yourself with the product, its parameters and installation process. To successfully install the camera please follow the steps presented below: • Remove dome from the camera unscrewing three Allen screws located 120 degrees apart from each other, using included Allen key.
  • Page 11 Cameras are equipped with plugs/power terminal blocks depending on a model, and may be supplied with 12VDC/24VAC (NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2 model) or 24VAC (NVC-GDN4801V/IRH-2 model). When connecting power supply please ensure that the power plug has proper polarisation.
  • Page 12 Transmission speed depends on camera settings. Remote control procedures using NOVUS KBD70, KBD60, KDB40 keyboards and Pelco-D protocol are described below: 95 + PRESET SET - Display main menu screen, enter submenus, select highlighted position,...
  • Page 13 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual INSTALLATION Twisted pair RS485(TX+) RS485 + RS485(TX-) RS485 - RS485+ (white cable) RS485- (orange cable) NV-KBD40 keyboard RS485+ (white cable) RS485- (orange cable) Note: If system supports more than two cameras depicted above, connection between them should be made analogically.

  • Page 14: Main Setup

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS 5. SETTINGS NVC-GDN4801V/X cameras are equipped with an OSD menu. During camera operation, status information may be displayed on the screen. As mentioned before, a joystick is placed near the camera module for navigating and changing menu settings : In order to enter the menu press the joystick, which results in executing SET command.

  • Page 15: Exposure Setup

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS 5.1.1 LENS submenu This submenu allows for setting the lens parameters. LENS Lens operating mode. MANUAL Manual settings of the lens operating mode. For that setting a submenu that allows for adjusting the BRIGHTNESS level in the range from 1 to 70 is available.

  • Page 16: White Bal

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS Automatic Gain Control function. When OFF is selected, the function is switched off. When NORMAL is selected, the function is working with camera sensitivity smaller than the light intensity changes. When HIGH is selected, the function is providing bigger camera sensitivity than the light intensity changes.
  • Page 17 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS 5.1.5 BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC).
  • Page 18 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual USTAWIENIA Press the SET please, to display below submenu. HLC SETUP LEVEL MIDDLE LIMIT ALL DAY MASK COLOR MASK TONE ιιιιιιιιιιιιιxιιιι ιιιιιxιιιιιιιιιιιι BOTTOM ιιιιιιιιιιιιιιxιιι LEFT ιxιιιιιιιιιιιιιιιι RIGHT ιιιιιιιιιιιιιιxιιι Press SET to Return...
  • Page 19 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS 5.1.6 DNR3 (Digital Noise Reduction) submenu This submenu allows for changing digital noise reduction settings. Digital Noise Reduction function. Digital Noise Reduction function ON. Digital Noise Reduction function OFF. After selecting ON press the SET please, to display submenu allowing for adjustment of the digital noise reduction level, as depicted below.

  • Page 20: Image Adj

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS COLOR→B/W Allows for configuring the switching from b/w to color mode. DURATION Selects color to b/w switching speed from available: FAST, SLOW (unavailable in NVC-GDN4801V/IR-2 and NVC-GDN4801V/IRH-2). DWELL TIME Sets the delay between color and b/w mode switching. Values range from 3 to 60 sec.

  • Page 21: Cam Title

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS FONT COLOR Selects the OSD font color SHARPNESS Screen sharpness function. After selecting ON, pressing SET displays additional submenu which allows for sharpness level adjustment, ranging from 1 to 20. OFF - function off Note: If the SHARPNESS level is too high the picture may become distorted or noisy.
  • Page 22 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS SYNC Selects synchronization mode. Internal synchronization. L / L Line synchronization (24V AC power supply). Pressing SET displays additional submenu allowing for adjusting PHASE level from 0 to 359 degrees. MODE position additionally allows to switch the synchronization between luminance and chrominance.
  • Page 23 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS PRIVACY Allows for enabling privacy zones (when turned ON). If this option is turned on, desired part of the screen is masked using four rectangular zones. Pressing SET displays submenu which allows for adjusting privacy settings.
  • Page 24 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual SETTINGS COMM ADJ Function allows for configuring the RS-485 communication settings of the camera. COMM SETUP 1. CAM ID ιιιιxιιιιιιιι 2. BAUD RATE 9600 3. UART MODE 8-0-1 4. RET PKT ENABLE 5.
  • Page 25 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 26 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 1.3 version - User’s manual 2010-08-12 wer. 1.2 MM, AG All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59...
  • Page 27 ł u g i NVC-GDN4801V/H-2 NVC-GDN4801V-2 NVC-GDN4801V/IR-2 NVC-GDN4801V/IRH-2...
  • Page 28 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 UWAGI I OSTRZEśENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 29: Warunki Bezpieczeństwa

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ śADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 30 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający moŜliwość ich przypadkowego uszkodzenia. Szczególną uwagę naleŜy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 31: Informacje Wstępne

    Menu ekranowe w języku polskim, programowane za pomocą: przycisków wewnątrz kamery, klawiatury, NV-KBD70, NV-KBD60 oraz NV-KBD40, programu do obsługi kart wizyjnych ® ® NOVUS , bezpośrednio z panelu wybranych rejestratorów NOVUS • Sterowanie RS-485 • Protokół sterowania: PELCO-D, PELCO-P •...

  • Page 32: Dane Techniczne

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 DANE TECHNICZNE 3. DANE TECHNICZNE Model NVC-GDN4801V-2 NVC-GDN4801V/H-2 Przetwornik obrazu matryca CCD, 1/3” SONY SUPER HAD II Rozdzielczość pozioma 600 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.05 lx/F=1.2 - tryb kolorowy (1/50 s), 0.005 lx/F=1.2 - tryb czarno-biały (1/50 s),...
  • Page 33 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 DANE TECHNICZNE Model NVC-GDN4801V/IR-2 NVC-GDN4801V/IRH-2 Przetwornik obrazu matryca CCD, 1/3” SONY SUPER HAD II Rozdzielczość pozioma 600 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.05 lx/F=1.2 - tryb kolorowy (1/50 s), Czułość...
  • Page 34 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Modele NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2: - joystick nawigacyjny realizujący polecenia GÓRA, LEWO, PRAWO, DÓŁ, SET - złącze dodatkowego wyjścia wideo - śruba ustawiania ostrości - śruba ustawiania ogniskowej...
  • Page 35 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 DANE TECHNICZNE Modele NVC-GDN4801V-2, NVC-GDN4801V/H-2: - joystick nawigacyjny realizujący polecenia GÓRA, LEWO, PRAWO, DÓŁ, SET - złącze dodatkowego wyjścia wideo - śruba ustawiania ostrości - śruba ustawiania ogniskowej - grzałka (NVC-GDN4801V/H-2, NVC-GDN4801V/IRH-2) Moduł...
  • Page 36 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 INSTALACJA 4. INSTALACJA Przed rozpoczęciem procesu instalacji naleŜy zapoznać się z produktem, jego parametrami oraz procesem instalacji. W celu zainstalowania kamery naleŜy: • Zdjąć klosz kamery odkręcając kluczem imbusowym trzy śruby mocujące, rozmieszczone co 120 stopni na obwodzie klosza.
  • Page 37 Kamery w zaleŜności od modelu wyposaŜone są w śrubowe złącze zasilania/wtyczkę i mogą być zasilane ze źródeł o napięciu 12VDC/24VAC (NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC- GDN4801V/IR-2 model) lub 24VAC (model NVC-GDN4801V/IRH-2). Połączenia zasilania kamery naleŜy koniecznie wykonać z uwzględnieniem polaryzacji.
  • Page 38 RS-485 (-). Programowanie kamery z poziomu klawiatur KBD70, KBD60 lub KDB40 firmy Novus przy uŜyciu protokołu PELCO-D odbywa się w sposób następujący: 95 + PRESET SET - wywołanie menu głównego, wejście w podmenu, wybór zaznaczonej pozycji, NAWIGACJA JOYSTICKIEM GÓRA, DÓŁ...
  • Page 39 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 INSTALACJA Sposób podłączenia kamery do klawiatury NV-KBD40 RS485(TX+) RS485 + Skrętka RS485(TX-) RS485 - RS485+ (przewód biały) RS485- (przewód pomarańczowy) RS485+ (przewód biały) RS485- (przewód pomarańczowy) Klawiatura NV-KBD40 Uwaga: JeŜeli w systemie jest więcej kamer, połączenia pomiędzy kolejnymi naleŜy wykonać analogicz- nie jak pomiędzy dwoma kamerami opisanymi na schemacie obok.
  • Page 40 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA 5. USTAWIENIA Kamery NVC-GDN4801V/X posiadają menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian słuŜy joystick umieszczony obok modułu kamerowego:...
  • Page 41 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA 5.1.1 Podmenu OBIEKTYW Podmenu pozwala na wybór typu obiektywu współpracującego z kamerą. OBIEKTYW Tryb pracy obiektywu. RĘCZNIE Obiektyw z przysłoną ręczną lub stałą. Dla tego trybu dostępne jest podmenu umoŜliwiające zmianę poziomu odniesienia sterowania przysłoną (JASNOŚĆ) w zakresie od 1 do 70.
  • Page 42 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA RĘCZNIE Ręczne ustawienia prędkości otwarcia migawki. W trybie tym po naciśnięciu przycisku SET moŜna ustawić wartość migawki (MIGAWKA) w zakresie od 1/120000s do 512 x (1/50s). Funkcja automatycznej regulacji wzmocnienia. Przy wybranym WYŁ funkcja jest wyłączona.
  • Page 43 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA 5.1.4 Podmenu SSDR (szeroki zakres dynamiki WDR) Funkcja pozwala na efektywną obserwację sceny o duŜym zróŜnicowaniu poziomu oświetlenia. MoŜe zostać włączona WŁ lub wyłączona WYŁ. W przypadku, gdy funkcja zostanie włączona po naciśnięciu przycisku SET dostępne jest podmenu umoŜliwiające dostosowanie poziomu jej...
  • Page 44 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA Funkcja kompensacji jasnych źródeł światła mogących oślepiać kamerę. W momencie, gdy na ekranie pojawi się znacznie jaśniejsze od otoczenia źródło światła, zostanie ono wyeliminowane (poprzez zasłonięcie) co umoŜliwi efektywną obserwację sceny. Funkcja ta jest bardzo przydatna, w przypadku obserwacji np.
  • Page 45 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA GÓRA Przesunięcie górnej krawędzi obszaru w górę lub w dół. DÓŁ Przesunięcie dolnej krawędzi obszaru w górę lub w dół. LEWO Przesunięcie lewej krawędzi obszaru w prawo lub lewo. PRAWO Przesunięcie prawej krawędzi obszaru w lewo lub prawo.
  • Page 46 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA 5.1.7 Podmenu DZIEŃ / NOC DZIEŃ / NOC Wybór trybu pracy automatycznego filtra podczerwieni AUTO Kamera automatycznie przechodzi z trybu kolorowego w tryb czarno-biały i odwrotnie wraz ze zmieniającymi się warunkami oświetleniowymi. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniŜsze podmenu.
  • Page 47 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA 5.1.8 Podmenu SPECJALNE Podmenu pozwala na konfigurację dostępnych funkcji dodatkowych. SPECJALNE 1. REG. OBRAZU 2. MONITOR 3. NAZWA WYŁ 4. SYNCH. WEW. 5. DET. RUCHU WYŁ 6. PRYWATNOŚĆ WYŁ 7. KOMUNIKACJA 8.
  • Page 48 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA UśYTKOWNIK Opcję tę naleŜy wybrać w przypadku wyświetlania obrazu z kamery na niestandardowym monitorze. Opcję naleŜy wybrać w przypadku wyświetlania obrazu z kamery na monitorze CRT. Po naciśnięciu przycisku SET dostępne jest podmenu umoŜliwiające konfigurację...

  • Page 49: Detekcja Ruchu

    NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniŜsze podmenu pozwalające dopasować ustawienia dotyczące funkcji detekcji ruchu. DETEKCJA RUCHU 1. CZUŁOŚĆ AREA1 2. TRYB STREFY WŁ 3. SEL POS L_GÓRA...
  • Page 50 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA PRYWATNOŚĆ Pozwala na włączenie (poprzez wybranie WŁ) stref prywatności. Część sceny moŜe być maskowana za pomocą dwunastu prostokątnych stref. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniŜsze podmenu pozwalające dopasować ustawienia dotyczące funkcji stref prywatności.
  • Page 51 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 USTAWIENIA NAZWA Pozwala przypisanie kamerze unikalnego numeru identyfikacyjnego (0~255) w celu poprawnej komunikacji przy wykorzystaniu portu RS-485. SZYBK. TRANS. Pozwala na określenie prędkości transmisji RS-485. Dostępne wartości (2400, 4800, 9600, 19200, 38400, 57600 bps) TRYB UART Konfiguracja parametrów transmisji RS-485.
  • Page 52 NVC-GDN4801V/H-2, NVC-GDN4801V-2, NVC-GDN4801V/IR-2, NVC-GDN4801V/IRH-2 Instrukcja obsługi wer. 1.3 2010-08-12 MM, AG AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. tel.: 22 546 07 00, faks: 22 546 07 59...
