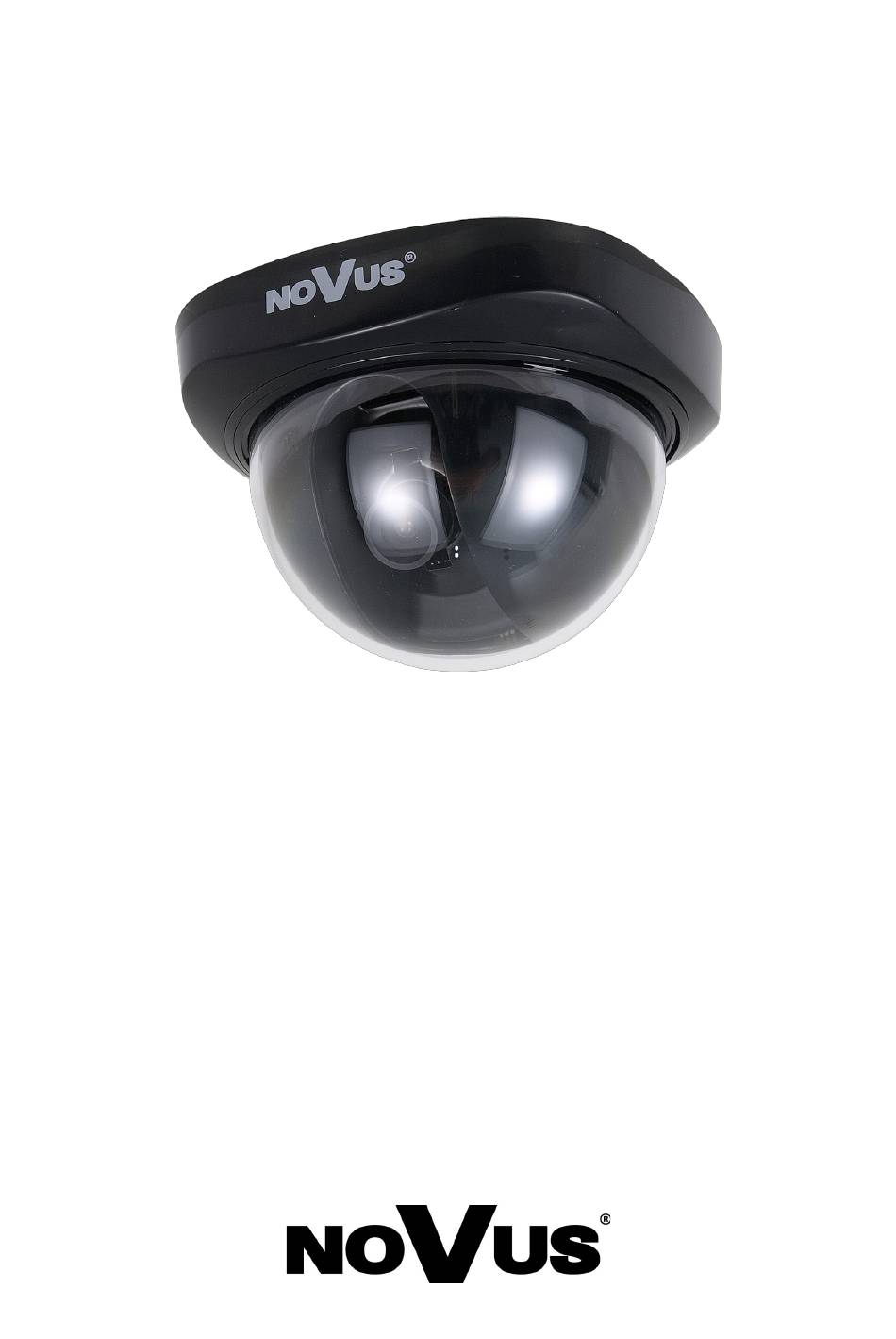

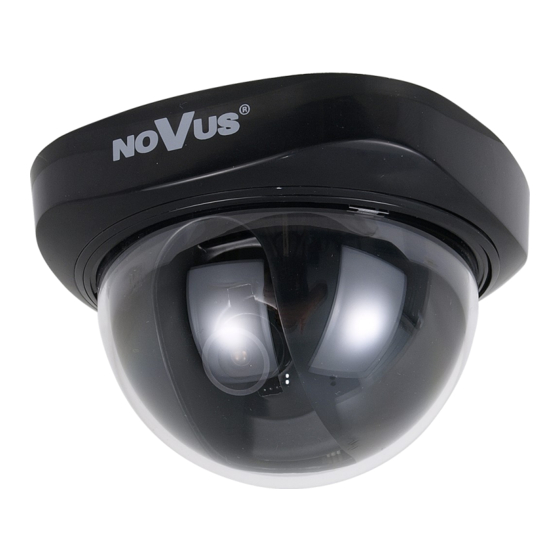

  • Page 1 U s e r ’ s m a n u a l NVC-401D-black...

  • Page 2: Cautions And Warnings

    NVC-401D-black User's manual version 2.0 CAUTIONS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    NVC-401D-black User's manual version 2.0 SAFETY REQUIREMENTS Before using the device, read the instruction manual in order to ensure proper and safe operation of the device. Failure to comply with the instructions may lead to damage to the device and/or safety violations.

  • Page 4: General Information

    NVC-401D-black User's manual version 2.0 GENERAL INFORMATION 1. TECHNICAL SPECIFICATION IMAGE Image Sensor CCD sensor 1/3” SONY Super HAD II Number of Effective Pixels 976 (H) x 582 (V) Horizontal Resolution 650 TVL - color mode, 650 TVL - B/W mode Min.
  • Page 5 NVC-401D-black User's manual version 2.0 GENERAL INFORMATION 1.1 Dimensions: 1.2 Appearance and arrangement of camera elements Base Dome latches Camera module adjustment Dome 1.2. Contents of the package After opening, make sure that the package contains the following items: •...
  • Page 6 NVC-401D-black User's manual version 2.0 START-UP AND INITIAL CONFIGURATION 2. START-UP AND INITIAL CONFIGURATION Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. 2.1. Description of electrical connectors...
  • Page 7 NVC-401D-black User's manual version 2.0 SETTINGS 5. SETTINGS Camera is equipped with an OSD menu. During camera operation, status information can be displayed on the screen. To navigate the on-screen menu and make changes, use the joystick located on the camera cable:...
  • Page 8 NVC-401D-black User's manual version 2.0 SETTINGS To restore factory default, choose CAMERA RESET option, on the second page of the menu and press SET button. 3.1.1. LANGUAGE submenu This menu is used to select the language of the OSD menus.
  • Page 9 NVC-401D-black User's manual version 2.0 SETTINGS 3.1.4. WHITE BAL submenu This submenu allows to choose appropriate settings depending on various colour temperature conditions. White balance can be set to 7 modes listed below. (Auto Tracking White balance) is continuously monitoring/analyzing the colour temperature of the incoming light and correcting the white balance.
  • Page 10 NVC-401D-black User's manual version 2.0 SETTINGS 3.1.5. PICT ADJUST submenu The submenu allows to adjust the parameters of the displayed image, i.e. brightness, contrast, sharpness, saturation, hue and enable mirroring. 3.1.6. NR (Noise Reduction) submenu This submenu allows for changing digital noise reduction settings. After selecting ON press the SET please, to display submenu allowing for adjustment of the digital noise reduction level, as depicted below.
  • Page 11 NVC-401D-black User's manual version 2.0 SETTINGS NIGHT→DAY (0-255) Select to set the threshold for identifying the Day status from the Night status. Lower (Higher) value makes the camera switched from Night to Day at lower (higher) illumination. If the camera stays in B/W mode during day time, decrease NIGHT→DAY threshold value until it switches to Day.
  • Page 12 NVC-401D-black User's manual version 2.0 SETTINGS TRANSP. Transparency rate for the mask can be adjusted. 0.00 - 1.00 ; MOSAIC (ON/OFF) Enables or disables the mosaic effect for the selected mask window at AREA 3.1.11. MOTION DET (Motion Detection) submenu This menu allows for turning a built-in motion detection feature on or off.
  • Page 13 NVC-401D-black User's manual version 2.0 SETTINGS POS 8 Adjust the position of the camera ID. Select to clear one letter of the input. RETURN Exit from edit mode. 3.1.13. CAMERA RESET option Click to restore all the settings to the default values.
  • Page 14 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2.11.2023 TF, MK v2.0...
  • Page 15 I n s t r u k c j a o b s ł u g i NVC-401D-black...
  • Page 16 NVC-401D-black Instrukcja obsługi wersja 2.0 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79-106, z późniejszymi zmianami) –...

  • Page 17: Warunki Bezpieczeństwa

    NVC-401D-black Instrukcja obsługi wersja 2.0 WARUNKI BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania urządzenia, należy zapoznać się z instrukcją obsługi w celu zapewnienia właściwej i bezpiecznej pracy urządzenia. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia urządzenia i/lub naruszenia bezpieczeństwa użytkowania. Użytkownik nie może dokonywać samodzielnych napraw urządzenia. Naprawy i konserwację...

  • Page 18: Informacje Wstępne

    NVC-401D-black Instrukcja obsługi wersja 2.0 INFORMACJE WSTĘPNE 1. DANE TECHNICZNE OBRAZ Przetwornik obrazu matryca CCD 1/3” SONY Super HAD II Liczba efektywnych pikseli 976 (H) x 582 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość...
  • Page 19 NVC-401D-black Instrukcja obsługi wersja 2.0 INFORMACJE WSTĘPNE 1.1. Wymiary kamery 1.2. Wygląd i rozmieszczenie elementów kamery Zaczepy w Podstawa podstawie Regulacja modułu kamerowego Klosz 1.3. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: •...
  • Page 20 NVC-401D-black Instrukcja obsługi wersja 2.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które wyposażona jest kamera. 2.1. Opis złącz elektrycznych - gniazdo zasilania 12VDC - gniazdo BNC, wyjście sygnału wideo...
  • Page 21 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA 3. USTAWIENIA Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Do nawigowania po menu ekranowym i dokonywania zmian służy joystick umieszczony na kablu...
  • Page 22 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA Aby przywrócić ustawienia fabryczne należy wybrać pozycję CAMERA RESET na drugiej stronie menu głównego i nacisnąć SET. 3.1.1. Podmenu LANGUAGE - Ustawienia języka Podmenu pozwala na wybór języka menu. 3.1.2. Podmenu LENS - Ustawienia obiektywu Podmenu pozwala na określenie parametrów obiektywu współpracującego z kamerą.
  • Page 23 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA 3.1.4. Podmenu WHITE BAL - Balans bieli Funkcja balansu bieli pozwala na właściwą interpretację kolorów dla światła o różnej temperaturze barwowej, tak by były najbardziej zbliżone do naturalnych. Dostępnych jest 7 trybów. Automatyczne ustawienie poziomu bieli - tryb, w którym ciągła analiza temperatury kolorów powoduje zmianę...
  • Page 24 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA 3.1.5. Podmenu PICT ADJUST - Parametry obrazu Podmenu pozwala dostosować parametry wyświetlanego obrazu tj. jasność, kontrast, ostrość, nasycenie, odcień (HUE) oraz włączyć odbicie lustrzane. 3.1.6. Podmenu NR - Ustawienia redukcji szumów Podmenu pozwala na ustawienia cyfrowej redukcji szumów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się...
  • Page 25 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA NIGHT→DAY (0-255) Określa progową wartość oświetlenia przy jakiej kamera ma przełączyć się z trybu czarno-białego w kolorowy. Niższa (wyższa) wartość oznacza, że kamera przełączy się przy niższym (wyższym) poziomie luminancji EXT1 Kamera automatycznie przełącza się między trybami na podstawie zewnętrznego sygnału (pochodzącego z czujnika światła).
  • Page 26 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA TRANSP. wybór poziomu przeźroczystości dla wszystkich stref w zakresie od 0.00 do 1.00; MOSAIC (ON/OFF) włączenie powoduje efekt mozaikowania w wielu małych segmentach strefy. Skutkuje zatraceniem szczegółów, pozwala jednak zachować ogólny ogląd na całą scenę.
  • Page 27 NVC-401D-black Instrukcja obsługi wersja 2.0 USTAWIENIA Wykasowanie podświetlonego znaku RETURN Wyjście z trybu edycji nazwy. 3.1.13. Opcja CAMERA RESET - Przywracanie ustawień fabrycznych Opcja służy do przywracania ustawień fabrycznych. Należy wybrać pozycję CAMERA RESET na drugiej stronie menu głównego i nacisnąć SET.
  • Page 28 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2.11.2023 TF, MK v2.0...
