u s e r 's m a n u a l
NVC-401D
NVC-401D/IR
NVC-421D

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-401D and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVC-401D

Summary of Contents for Novus NVC-401D

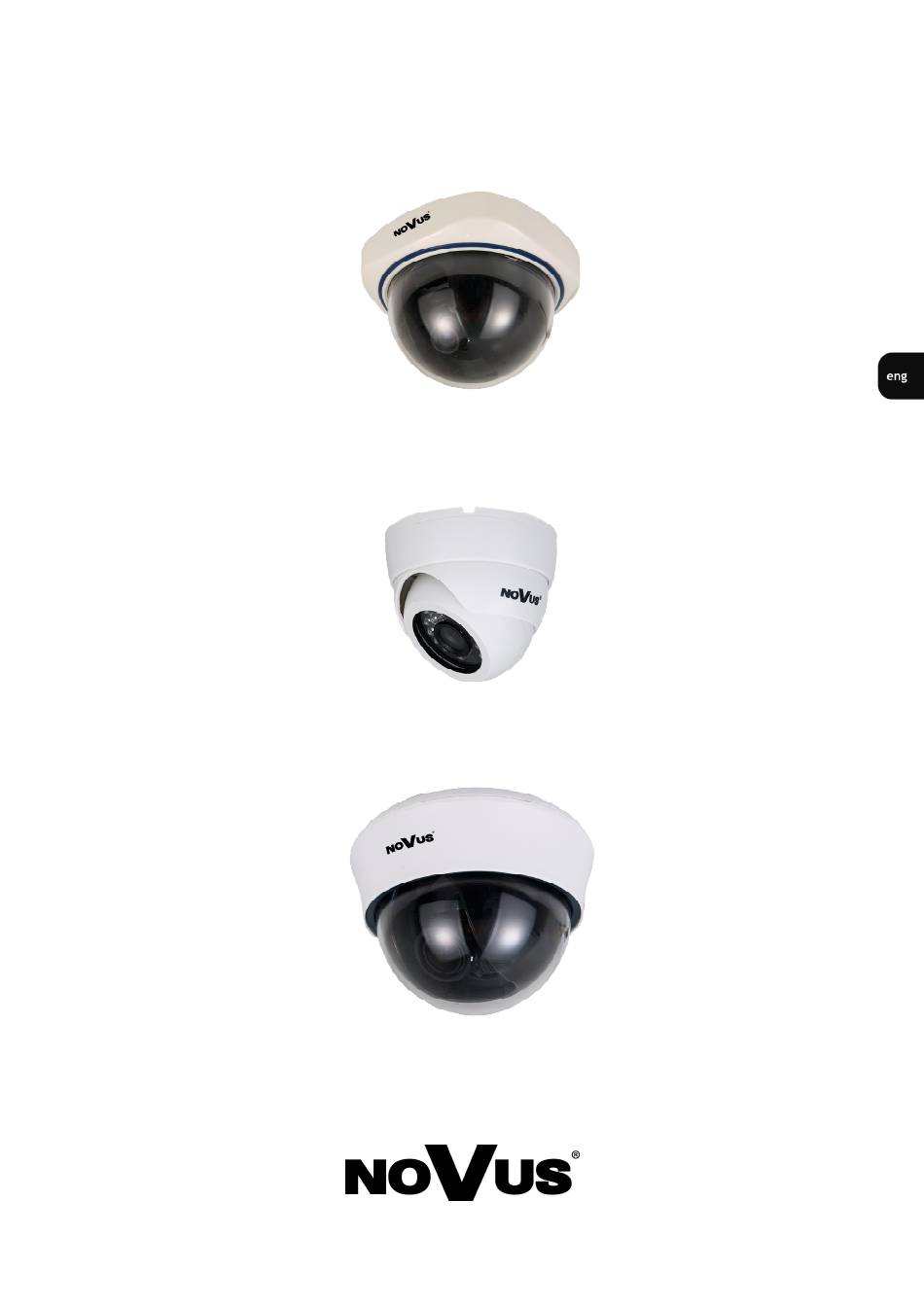

  • Page 1 ’s m a n u a l NVC-401D NVC-401D/IR NVC-421D...
  • Page 2 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 FOREWORD INFORMATION 1. PACKAGE CONTENTS Mounting drawing Camera Screws 12VDC connector User’s manual paper (NVC-421D) If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Features And Specification

    NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 FEATURES AND SPECIFICATION 3. SPECIFICATION NVC-401D-white NVC-421D-white MODEL NVC-401D/IR NVC-401D-black NVC-421D-black IMAGE Pick-up Element CCD imager, 1/3” SONY Super HAD II Number of Effective 976 (H) × 582 (V) Pixels 650 TVL - color mode, 650 TVL - b/w mode Horizontal Resolution 0.14 lx/F=2.0...

  • Page 7: Specification

    NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SPECIFICATION 3.1 Dimensions: NVC-401D NVC-401D/IR NVC-421D 3.2 Layout of important camera items: Latches Base of the camera Horizontal/vertical rotation Dome cover NVC-401D All rights reserved © AAT Holding Sp. z o.o.

  • Page 8: Installation

    NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 INSTALLATION IR LED Base of the camera Horizontal/vertical rotation Stoping ring Dome cover Illumination sensor NVC-401D/IR Horizontal/vertical Blocking tab Middle-housing rotation Additional power supply input Base of the camera and video output...
  • Page 9 Camera is equipped with an OSD menu. During camera operation, status information can be dis- played on the screen. As mentioned before, a joystick is placed inside the camera cover (NVC-421D) or attached to power/ video cable (NVC-401D i NVC-401D/IR), for navigating and changing menu settings: LEFT RIGHT...
  • Page 10 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SETTINGS In order to enter the menu press the joystick down, which results in executing ENTER command. For choosing the submenus please move the joystick into UP, DOWN positions. If a  symbol is present, enter particular sub-menu by pressing the joystick, which is associated with executing the ENTER.
  • Page 11 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SETTINGS 5.1.3. SHUTTER/AGC submenu This menu offers how to control/select SHUTTER and AGC to get the best image for the high luminance and the low luminance according to the scene. In AUTO mode: HIGH LUMINANCE Settings on the medium - and high-brightness side.
  • Page 12 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SETTINGS Selects INDOOR or OUTDOOR. Their ATW is optimized for the limited ENVIRONMENT application. INDOOR Optimized for indoor installation and compensates ATW for low colour temperature such as incandescent lights. OUTDOOR Optimized for outdoor sunlit applications and compensates ATW for high colour temperature such as daylight.
  • Page 13 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SETTINGS NR MODE Select to set the 2D NR filter mode (Y, C, Y/C). Y LEVEL (0-15) Indicates the noise reduction strength for the luminance signal. Higher value performs stronger noise reduction and makes the image less sharp. Due to the limitation of 2D NR, noise reduction may not be effective enough.
  • Page 14 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SETTINGS 5.1.8. BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC). If a strong, point light source appears on the screen, function will mask it allowing for effective observation of the scene itself (for example this function is used to, observe licence-plates of the cars).
  • Page 15 NVC-401D, NVC-401D/IR, NVC-421D - User’s manual ver. 1.0 SETTINGS DETECT SENSE (0-127) Adjusts the sensitivity for detecting motion. A higher value is more sensitive. (ON/ENABLE/OFF) Enables or disables displaying luminance highlighted BLOCK DISP blocks for the area where the motion is detected.
  • Page 16 2013-10-02 PR, MM AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 17 ł u g i NVC-401D NVC-401D/IR NVC-421D...
  • Page 18 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 19: Warunki Bezpieczeństwa

    NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 20 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 21: Informacje Wstępne

     Czułość:  od 0.068 lx/F=1.4 (NVC-421D) od 0.14 lx/F=2.0 (NVC-401D) od 0.14 lx/F=2.0 (0lx z wł. oświetlaczem IR) (NVC-401D/IR) Typ obiektywu:  ze zmienną ogniskową 2.8~11 mm, (NVC-421D) standardowy f=3.6 mm, (NVC-401D i NVC-401D/IR) Możliwość 3-osiowej regulacji położenia modułu kamerowego (NVC-401D/IR, ...

  • Page 22: Dane Techniczne

    NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE NVC-401D-white NVC-421D-white MODEL NVC-401D/IR NVC-401D-black NVC-421D-black OBRAZ Przetwornik obrazu matryca CCD, 1/3” SONY Super HAD II Liczba efektywnych pikseli 976 (H) × 582 (V) 650 TVL tryb kolorowy, 650 TVL tryb cz/b Rozdzielczość...
  • Page 23 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1. Wymiary kamer: NVC-401D NVC-401D/IR NVC-421D 3.2. Wygląd i rozmieszczenie ważnych elementów kamer: Zaczepy w podstawie kamery Podstawa kamery Obrót pionowy/poziomy ustawienie kąta widzenia Klosz kamery NVC-401D Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
  • Page 24 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 DANE TECHNICZNE Diody IR LED Podstawa kamery Obrót pionowy/poziomy Pierścień blokujący ustawienie kąta widzenia Osłona Czujnik światła NVC-401D/IR Obrót pionowy/ Wypustka blokująca Obudowa kamery poziomy Dodatkowe gniazda zasilania Podstawa kamery i wyjścia wideo Testowe wyjście wideo...
  • Page 25 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 INSTALACJA NVC-421D: Przyłożyć szablon montażowy do ściany lub sufitu i zaznaczyć miejsca pod otwory na wkręty mocujące.  Wywiercić w zaznaczonych miejscach otwory pod wkręty mocujące i przewody.  Odkręcić klosz kamery, obracając go delikatnie, przeciwnie do ruchu wskazówek zegara.
  • Page 26 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 USTAWIENIA W celu wejścia do menu należy nacisnąć joystick, co oznacza dla urządzenia wykonanie polecenia SET. W celu wyboru poszczególnych podmenu należy wybrać przyciski GÓRA, DÓŁ. Jeżeli przy podmenu znajduje się symbol   oznacza to możliwość wejścia do jego ustawień poprzez naciśnięcie przycisku SET.
  • Page 27 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.3. Podmenu SHUTTER/AGC - Ekspozycja Podmenu pozwala na wybór i regulacje parametrów związanych z automatyką ekspozycji w zależności od warunków oświetlenia. W trybie AUTO: HIGH LUMINANCE zawiera parametry dla środowiska pracy o wyższej luminancji (lepszego oświetlenia);...
  • Page 28 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 USTAWIENIA PUSH Automatyczne ustawienie poziomu bieli w szerszym zakresie barw niż w trybie ATW w zakresie 1,800˚K~10,500˚K. Tryb zalecany przy oświetleniu halogenowym; USER1 Tryb dopasowany do oświetlenia fluorescencyjnego (3200K) Dodatkowo pozwala na niezależną...
  • Page 29 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.7. Podmenu DAY/NIGHT - Funkcja dzień / noc Podmenu pozwala na wybór parametrów pracy elektronicznej funkcji dzień/noc. Część z opcji pozwala na edycję dodatkowych parametrów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się...
  • Page 30 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.9. Podmenu ATR - Szeroki zakres dynamiki (WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. W przypadku, gdy funkcja zostanie włączona ON, po naciśnięciu przycisku SET dostępna jest edycja parametrów:...
  • Page 31 NVC-401D, NVC-401D/IR, NVC-421D - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.12. Podmenu CAMERA ID - Ustawienia nazwy kamery Podmenu pozwala na określenie nazwy kamery. Po wybraniu pozycji ON i naciśnięciu przycisku SET mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie. Możliwe jest wprowadzenie do 52 znaków, w dwóch wierszach po 26 znaków.
  • Page 32 2013-10-02 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
