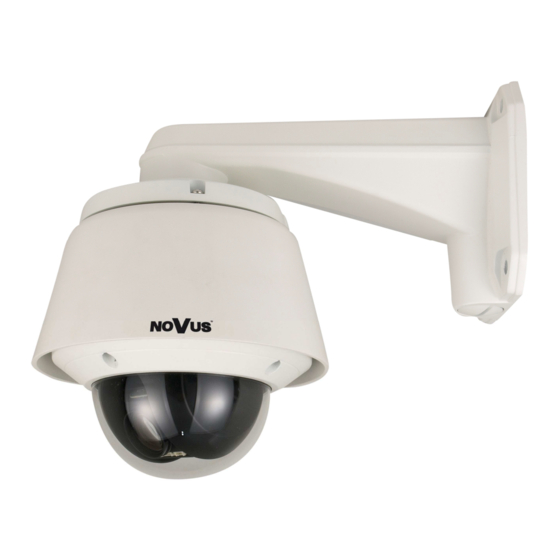

Novus NVC-DN6112MSD-II User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Security Camera
  5. NVC-DN6112MSD-II
  6. User manual

Novus NVC-DN6112MSD-II User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
U s e r 's m a n u a l
NVC-DN6112MSD-II

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-DN6112MSD-II and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVC-DN6112MSD-II

Summary of Contents for Novus NVC-DN6112MSD-II

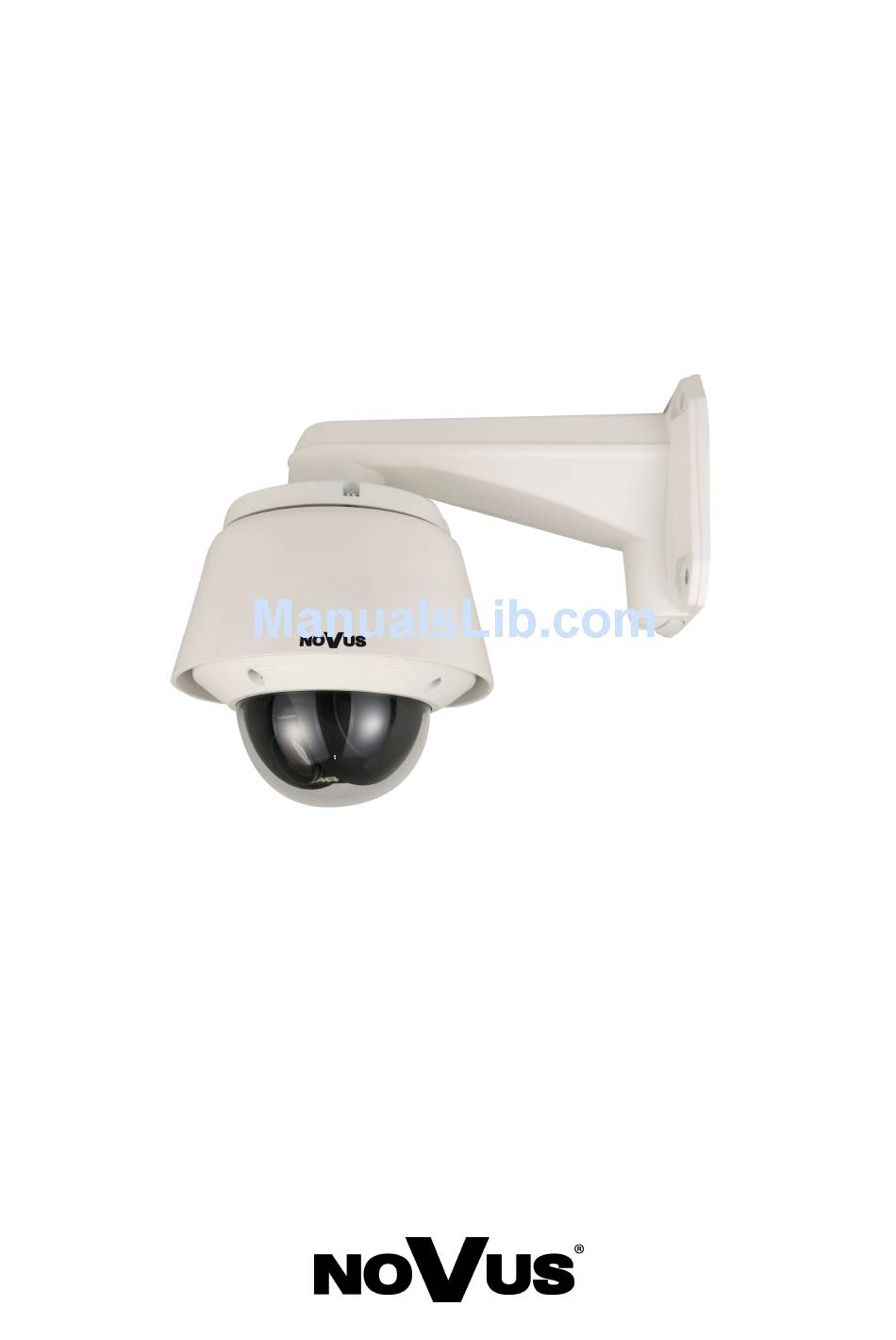

  • Page 1 U s e r ’s m a n u a l NVC-DN6112MSD-II...
  • Page 2 NVC-DN6112MSD-II User’s manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC. • Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC.

  • Page 3: Follow All The Safety Precautions Described In This Manual. Improper Installation And Camera

    NVC-DN6112MSD-II User’s manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS OSTRZEśENIA ATTENTION! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT PROVISIONED FOR THE GIVEN PRODUCT IN ITS USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR THAT ARISES FROM THE NORMAL APPLICATION OF THE...
  • Page 4 NVC-DN6112MSD-II User’s manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS OSTRZEśENIA 12.To avoid equipment damage, whole TV circuit should be equipped with properly made (in accordance with Polish Regulations) discharge-, overload- and lightning protection devices. Usage of separating transformers is advised.

  • Page 5: Table Of Contents

    1.2. NVC-DN6112MSD-II tech specification ..................7 1.3. Camera dimensions ........................9 1.4. Package contents .........................10 2. START-UP AND INITIAL NVC-DN6112MSD-II CONFIGURATION..........11 2.1. Description of crucial electrical connectors ................11 2.2. Connecting MAIN cable ......................11 2.3. Camera DIP switch settings ......................13 2.4.

  • Page 6: Foreword Information

    • OSD camera menu, controllable via: • - NV-KBD70, NV-KBD40 keyboards, - directly via front panels of certain NOVUS® DVRs Features pan, tilt and zoom control via NV-KBD70, NV-KBD40 keyboards and directly via • front panels of certain NOVUS® DVRs RS-485 control •...

  • Page 7: Nvc-Dn6112Msd-Ii Tech Specification

    NVC-DN6112MSD-II User’s manual, ver. 1.0 FOREWORD INFORMATION IP 67 • Installation options: • - wall mount via bracket (included) - ceiling mount via additional adapter Polycarbonate bubble and wall bracket included • 12V DC power supply • 1.2. NVC-DN6112MSD-II tech specification...
  • Page 8 NVC-DN6112MSD-II User’s manual, ver. 1.0 FOREWORD INFORMATION Model NVC-DN6112MSD-II Remote control RS-485 Protocol N-Control, Pelco-P, Pelco-D Camera OSD On Screen Display (OSD) User Authorization Password protected camera menu access Presets Tours 8 (40 actions per tour) Auto-scans 8 (880 commands, approx. 4 min. per pattern)

  • Page 9: Camera Dimensions

    NVC-DN6112MSD-II User’s manual, ver. 1.0 FOREWORD INFORMATION 1.3. Camera dimensions All rights reserved © AAT Holding sp. z o.o.

  • Page 10: Package Contents

    If the equipment has been damaged during transport or is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance. CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in.

  • Page 11: Start-Up And Initial Nvc-Dn6112Msd-Ii Configuration

    NVC-DN6112MSD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL NVC-DN6112MSD-II CONFIGURATION 2.1. Description of crucial electrical connectors NVC-DN6112MSD-II Camera 1. I/O - Alarm input/output terminal block 2. MAIN - Main connector ( 12VDC power supply, RS485, BNC monitor output) 2.2.
  • Page 12 TX+ and TX– connectors of the controller, e.g. NV-KBD70 keyboard. Next camera in the cascade is connected also using same RS485+ and RS485– connectors. RS485 CONTROLLER When conecting telemetry cables into a star a serial data distributor should be used, e.g. NOVUS NVRS-016DD. All rights reserved © AAT Holding sp. z o.o.

  • Page 13: Camera Dip Switch Settings

    NVC-DN6112MSD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Camera DIP switch settings Camera features DIP-switch blocks for configuring addresses and transmission parameters for RS-485 protocol. Switch positioning is presented on the picture below: Camera address Protocol and termination settings •...
  • Page 14 NVC-DN6112MSD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION • Selecting protocol parameters Switches from 1 to 3 select protocol and transmission speed. Please pay attention to setting identical transmission parameters for controllers (keyboard, DVR, PC). Table below depicts available switch...

  • Page 15: Description Of Alarm Connector Inputs/Outputs

    NVC-DN6112MSD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Description of alarm connector inputs/outputs Table below contains description of alarm inputs/outputs I/O RJ45 pin Wire color Description Blue IN COM + common alarm input (+) Yellow IN 1 - alarm input 1...

  • Page 16: Mounting The Camera

    NVC-DN6112MSD-II User’s manual, ver. 1.0 MOUNTING THE CAMERA 3. MOUNTING THE CAMERA In order to obtain declared watertightness camera should be mounted on flat, smooth surfaces. When mounting the camera on uneven/rough surfaces please seal the mounting place additionally with appropriate sealing mass, paying special attention to mounting holes.
  • Page 17 NVC-DN6112MSD-II User’s manual, ver. 1.0 MOUNTING THE CAMERA Connect required signal and power supply cables. • Put the excess cable back into the bracket. • Put the dome onto the bracket so the vertical markings on the dome and bracket’s surface are •...

  • Page 18: Controlling The Camera

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA CONTROLLING THE CAMERA N-Control is the recommended control protocol for the Novus PTZ cameras and allows to fully utilise their abilities. Cameras may be also PELCO-D/PELCO-P controlled, however methods of programming and control differ.
  • Page 19 NVC-DN6112MSD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA Functions of particular buttons for NV-KBD40 and NVKBD70 are presented below: Manual NV-KDB70 NV-KBD40 Function description iris control - opening, password entering, IRIS OPEN OPEN start of programming IRIS CLOSE iris control - closing, end of programming...
  • Page 20 NVC-DN6112MSD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA Using two buttons listed below is necessary in order to program surveillance functions. Please select appropriate number and, holding mentioned button, press the second one (e.g. hold [CTRL] and press [TOUR] )

  • Page 21: Controlling The Camera Via Pelco-D / Pelco-P Protocols

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA 4.2. Controlling the camera via PELCO-D / PELCO-P protocols Controlling the camera via PELCO-D/PELCO-P protocols is also possible, however methods of pogramming differ. Furthermore PELCO doesn’t support all camera functions in contrast to N-CONTROL.
  • Page 22 NVC-DN6112MSD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA Functions for the NOVUS NV-KBD40 and NVKBD70 are presented in the table below: Manual NV-KDB70 NV-KBD40 Function description IRIS OPEN iris control - opening OPEN IRIS CLOSE iris control - closing CLOSE...

  • Page 23: Camera Osd Menu

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5. CAMERA OSD MENU Before programming or operating the PTZ camera, you have to select a desired camera number (via keyboard or another remote controller). Accessing the camera’s menu depends on the controller type and the protocol used.

  • Page 24: System Information

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.1. SYSTEM INFORMATION Menu overview: SYSTEM INFORMATION FIRMWARE VER. : 3.21T12S COLOR SYSTEM : PAL PROTOCOL : PELCO-D ADDRESS BAUD RATE : 2400 BACK EXIT SYSTEM INFORMATION menu displays basic information about camera. Text displayed on screen cannot be edited and serves only as a source of information on camera model, firmware and hardware version, as well as protocol for transmitting telemetry data.
  • Page 25 NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU CAMERA ID - enables/disables camera address displaying PTZ INFORMATION - enables/disables displaying camera coordinates. ACTION TITLE - displays information about current PTZ command PRESET LABEL - displays preset’s title (if assigned) when it’s called.

  • Page 26: Dome Camera Setup

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.3. DOME CAMERA SETUP - camera dome settings DOME CAMERA SETUP <CAMERA SETUP> <MOTION SETUP> <PRESET SETUP> <SCAN SETUP> <PATTERN SETUP> <TOUR SETUP> BACK EXIT 5.3.1. CAMERA SETUP - contains camera settings...
  • Page 27 NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU STABILIZATION - Enables/disables the digital image stabilization function. This function eliminates all minor camera oscillations caused by strong winds or other similar factors; Note: Enabling the function narrows camera’s field of view.
  • Page 28 NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU DAY/NIGHT - switches between day/night operation modes. Available options are: AUTO (operating mode is switched depending on the external illumination level) or COLOR/BW operation modes, set manually. BRIGHTNESS - adjusts picture brightness in 0 ~ 100 range IRIS - sets iris either to manual or auto operation mode.

  • Page 29: Motion Setup

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.3.2. MOTION SETUP MOTION SETUP PROGRAM. LOCK : ON PWR UP ACTION : ON AUTO FLIP : ON PAN MAX SPEED : 360/SEC PAN DIRECTION : NORMAL FRZ IN PRESET : ON <PARKING ACTION SETUP>...

  • Page 30: Preset Setup

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.3.3. PRESET SETUP - programmable presets. Programmed presets may be called directly from the keyboard, used in pattern function or used as a default action for home/alarm functions. PRESET SETUP PRESET NO...

  • Page 31: Pattern Setup

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.3.5. PATTERN SETUP - Pattern is a sequence of an existing functions (pan, turn, zoom, etc.), that may be called via keyboard or used in tours. Maximum number of steps for a single pattern is 1200.

  • Page 32: Tour Setup

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.3.6. TOUR SETUP - Allows to set up Tours, i.e. lists of consecutively executed surveillance functions (presets, patterns, and scans, up to 20 functions per tour). During tour, camera stops at presets for a defined period of time, while scans/patterns are repeated certain amount of times.

  • Page 33: Schedule

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU CAMERA OSD MENU KAMERY 5.3.7. SCHEDULE This function allows to create a schedule controlling surveillance functions such as presets, patterns and scans. With schedule on, camera starts a desired function either once (or cyclically, with defined periods) at a defined time, lasting continuously or for a given period.

  • Page 34: Password Setup

    NVC-DN6112MSD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.4. PASSWORD SETUP– allows to turn on password protection for the camera MENU. PASSWORD SETUP CHECK PASSWORD <EDIT PASSWORD> BACK EXIT CHECK PASSWORD - allows to check password before entering the menu <CHANGE PASSWORD>...
  • Page 35 NVC-DN6112MSD-II User’s manual, ver. 1.0 NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 36 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2012-12-18 AG...
  • Page 37 I n s t r u k c j a o b s ł u g i NVC-DN6112MSD-II...
  • Page 38 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 39 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 UWAGI I OSTRZEśENIA OSTRZEśENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ śADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 40 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 UWAGI I OSTRZEśENIA OSTRZEśENIA 11. Przewody sygnałowe (przenoszące sygnał wizyjny i/lub sygnał telemetryczny) i zasilające powinny być prowadzone w sposób wykluczający moŜliwość ich przypadkowego uszkodzenia. Szczególną uwagę naleŜy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.
  • Page 41 1.2. Dane techniczne kamer NVC-DN6112MSD-II................7 1.3. Wymiary kamery...........................9 1.4. Zawartość opakowania ........................10 2. OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER NVC-DN6112MSD-II ......11 2.1. Opis złącz elektrycznych ......................11 2.2. Opis podłączeń przewodu MAIN ....................11 2.3. Konfiguracja mikroprzełączników kamery ................. 13 2.4.

  • Page 42: Informacje Wstępne

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Zintegrowane kamera szybkoobrotowa dzień/noc • Mechaniczny filtr podczerwieni • MoŜliwość pracy w podczerwieni • Rozdzielczość pozioma do 600 TLV • Czułość: od 0.0008 lx/F=1.6 (DSS) •...

  • Page 43: Dane Techniczne Kamer Nvc-Dn6112Msd-Ii

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 INFORMACJE WSTĘPNE Sterowanie RS-485 • Protokoły sterowania: N-Control, Pelco-P, Pelco-D • Klasa szczelności IP 67 • MoŜliwość instalacji: • - na ścianie za pomocą uchwytu zawartego w zestawie - na suficie za pomocą dodatkowego adaptera Klosz poliwęglanowy i uchwyt ścienny w zestawie...
  • Page 44 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 INFORMACJE WSTĘPNE Model NVC-DN6112MSD-II Zdalne sterowanie RS-485 Protokół sterowania N-Control, Pelco-P, Pelco-D Menu kamery wyświetlane na ekranie Autoryzacja hasłem hasło dostępu do menu kamer Presety Patrole 8 (40 akcji na patrol) Trasy automatycznego skanowania 8 (880 poleceń, ok.

  • Page 45: Wymiary Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 46 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 INFORMACJE WSTĘPNE 1.4. Zawartość zestawu W zestawie kamerowym powinny się znajdować następujące elementy: Wkręty montaŜowe: 4 szt. Kamera szybkoobrotowa: 1 szt. Klucz do klosza: 1 szt. Klosz z pierścieniem: 1 szt. Uchwyt ścienny: 1 szt.

  • Page 47: Opis Złącz Oraz Sposób Podłączenia Kamer Nvc-Dn6112Msd-Ii

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER 2. OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER NVC-DN6112MSD-II 2.1. Opis złącz elektrycznych Kamera NVC-DN6112MSD-II 1. I/O - Złącze wejść i wyjść alarmowych 2. MAIN - Złącze główne (zasilanie 12VDC, RS485, wyjście BNC do podłączenia monitora) 2.2.
  • Page 48 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER Tabelka poniŜej zawiera opis wyprowadzeń przewodu MAIN Pin złącza MAIN Kolor Ŝyły w Opis RJ45 przewodzie Złącze BNC Wyjście wideo -(BNC, 1.0 Vp-p, 75 Ohm) śółty RS485 -...

  • Page 49: Konfiguracja Mikroprzełączników Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER 2.3. Konfiguracja mikroprzełączników kamery Kamera szybkoobrotowa zawiera szereg przełączników słuŜących do konfiguracji adresów i parametrów transmisji w standardzie RS-485. Lokalizacja przełączników jest przedstawiona na poniŜszym rysunku. Ustawienie adresu kamery Ustawienie protokołu i terminacji kamery...
  • Page 50 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER • Ustawienie protokołu sterowania kamery Przełączniki od 1 do 3 słuŜą do wyboru protokołu i prędkości transmisji. Konieczne jest ustawienie takich samych parametrów transmisji w urządzeniu sterującym (klwiatura, DVR, komputer PC).

  • Page 51: Opis Podłączeń Przewodu Złącz Alarmowych Kamery (I/O)

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER 2.4. Opis podłączeń przewodu złącz alarmowych kamery (I/O) Tabelka poniŜej zawiera opis wyprowadzeń przewodu złącz alarmowych Kolor Ŝyły w Pin złącza I/O RJ45 Opis przewodzie Niebieski IN COM + wejście alarmowe wspólne (dodatnie) śółty...

  • Page 52: Montaś Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MONTAś KAMERY 3. MONTAś KAMERY W celu zapewnienia deklarowanej szczelności kamera powinna być instalowana na gładkich, równych powierzchniach. W przypadku instalacji na nierównych/chropowatych powierzchniach, miejsce instalacji naleŜy dodatkowo uszczelnić masą uszczelniającą. UWAGA! Ze względów bezpieczeństwa zaleca się aby powierzchnia, do której mocowany jest uchwyt, obudowa i kamera miała nośność...
  • Page 53 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MONTAś KAMERY Połączyć niezbędne przewody zasilające i sygnałowe. • Wsunąć do wnętrza uchwytu nadmiar przewodów do uchwytu. • Wsunąć moduł kamery w uchwyt tak aby pionowe znaki na obudowie i uchwycie były w tej •...

  • Page 54: Sterowanie Kamerą

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 STEROWANIE KAMERĄ STEROWANIE KAMERĄ N-Control jest zalecanym protokołem sterowania dla kamer szybkoobrotowych Novus i pozwala w pełni wykorzystać ich moŜliwości. Kamery mogą być równieŜ sterowane w protokole PELCO-D/ PELCO-P, jednakŜe sposób sterowania i programowania jest inny.
  • Page 55 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 STEROWANIE KAMERĄ Funkcje poszczególnych przycisków klawiatur NOVUS: NV-KBD40 NVKBD70 przedstawiono w zamieszczonej poniŜej tabeli. Oznaczenie Klawiatura Klawiatura Funkcja w instrukcji NV-KDB70 NV-KBD40 IRIS OPEN funkcja sterowania przysłoną - otwieranie OPEN IRIS CLOSE funkcja sterowania przysłoną - zamykanie,...
  • Page 56 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 STEROWANIE KAMERĄ Aby zaprogramować funkcję obserwacji konieczne jest zastosowanie kombinacji dwóch przycisków jak jest to przedstawione w tabeli. NaleŜy wybrać odpowiedni numer, następnie trzymając wciśnięty pierwszy przycisk kombinacji, wcisnąć drugi przycisk (np. trzymać [CTRL] i wcisnąć [TOUR] ) Funkcje dodatkowe uruchamiane są...

  • Page 57: Sterowanie Poprzez Protokół Pelco D / Pelco P

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 STEROWANIE KAMERĄ 4.2. Sterowanie poprzez protokół PELCO_D / PELCO-P Do sterowania kamerą moŜliwe jest wykorzystanie protokołów PELCO-D, PELCO-P jednakŜe sposób sterowania i programowania moŜe być nieco inny. Ponad to sterowanie protokołem PELCO nie daje dostępu do pełnej funkcjonalności kamery jak ma to miejsce w przypadku protokołu N-CONTROL.
  • Page 58 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 STEROWANIE KAMERĄ Funkcje poszczególnych przycisków klawiatur NOVUS: NV-KBD40 NVKBD70 przedstawiono w zamieszczonej poniŜej tabeli: Oznaczenie Klawiatura Klawiatura Funkcja w instrukcji NV-KDB70 NV-KBD40 IRIS OPEN funkcja sterowania przysłoną - otwieranie OPEN IRIS CLOSE funkcja sterowania przysłoną - zamykanie...

  • Page 59: Menu Programowania Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5. MENU PROGRAMOWANIA KAMERY Przed rozpoczęciem programowania lub obsługi kamery szybkoobrotowej naleŜy za pomocą sterownika telemetrii (klawiatury) wybrać numer Ŝądanej kamery. Sposób wywoływania menu głównego na monitorze zaleŜy od typu uŜywanego sterownika i wybranego protokołu transmisji.
  • Page 60 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.1. INFORMACJE SYSTEMOWE Struktura menu: INFORMACJA SYSTEMOWE WERSJA OPROGR. : 3.21T12S STANDARD : PAL PROTOKÓŁ :PELCO-D ADRES SZYB. TRANSMISJI :2400 WSTECZ WYJŚCIE W menu INFORMACJE SYSTEMOWE wyświetlone są podstawowe informacje o kamerze.
  • Page 61 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY NR. KAMERY - wyświetlanie adresu kamery na ekranie INFORMACJE PTZ - wyświetlanie informacji o aktualnym połoŜeniu kamery INFORMACJE O CZYNNOŚCI - wyświetlanie informacji o aktualnie wykonywanym poleceniu INFORMACJE O PRESETACH - wyświetlanie dodatkowe informacji o presetach INFORMACJE O WEJ/WYJ ALARMOWYCH - wyświetlanie informacji o stanie wejść...

  • Page 62: Kamera

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3. USTAWIENIA KAMERY - ustawienia parametrów głowicy uchylno obrotowej kamery USTAWIENIA KAMERY <USTAWIENIA KAMERY> <USTAWIENIA RUCHU> <PRESETY> <USTAWIENIA SKANOWANIA> <USTAWIENIA TRAS> <USTAWIENIA PATROLI> WSTECZ WYJSCIE 5.3.1. KAMERA - ustawienia parametrów pracy modułu kamerowego USTAWIENIA KAMERY TRYB OSTROŚCI...
  • Page 63 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY STABILIZACJA - cyfrowa stabilizacji obrazu pozwala na wyeliminowanie drobnych drgań obrazu kamery spowodowanych silnymi podmuchami wiatru lub innymi czynnikami mogącymi wywołać drganie kamery. Funkcja ta moŜe spowodować niewielkie obniŜenie rozdzielczości obrazu generowanego przez kamerę...
  • Page 64 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY DZIEŃ/NOC - wybór trybu pracy funkcji dzień/noc. MoŜliwy jest wybór AUTO, wówczas tryb pracy kamery zmieniany jest automatycznie w zaleŜności od poziomu oświetlenia zewnętrznego lub manualnie wybrać tryb pracy kolorowy lub czarno/biały.
  • Page 65 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3.2. USTAWIENIA RUCHU USTAWIENIA RUCHU BLOKADA PROG. : WŁ. FUNKCJA PO WŁ. : WŁ. AUT. PRZERZUT : WŁ. MAKS. SZYBK. OBR. : 360/SEK KIERUNEK OBROTU : NORMALNY ZAMROZ. OBRAZU : WYŁ.
  • Page 66 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3.3. PRESETY - ujęcia programowalne. Zaprogramowane presety mogą być wywoływane bezpośrednio z klawiatury, wykorzystane w funkcji patrolu, lub uŜyte jako domyślna akcja kamery dla funkcji parkowania i alarmu. PRESETY NR PRESETU...
  • Page 67 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3.5. USTAWIENIA TRAS OBSERWACJI - Trasa obserwacji jest to ciąg zapamiętanych funkcji (uchył, obrót, zbliŜenie, itp.), które mogą być wywoływane poleceniami z klawiatury lub uŜyte w funkcjach patrolu. Maksymalny liczba kroków dla jednej trasy obserwacji wynosi 1200.
  • Page 68 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3.6. USTAWIENIA PATROLU- Funkcja ta umoŜliwia utworzenie schematu obserwacji złoŜonego z ujęć programowanych (presetów), tras obserwacji i funkcji automatycznego skanowania (łącznie z 20 funkcji na patrol). Podczas patrolowania kamera zatrzymuje się w presecie przez zdefiniowany czas, a funkcje skanowania lub trasy obserwacji powtarzane są...

  • Page 69: Harmonogram

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3.7. HARMONOGRAM Funkcja ta umoŜliwia utworzenie harmonogramu sterującego schematami obserwacji takimi jak ujęcia programowane (presety), trasy obserwacji i funkcje automatycznego skanowania. W aktywnym trybie harmonogramu kamera uruchamia jednokrotnie (lub cyklicznie, z definiowalnymi okresami) o zdefiniowanej porze poŜądaną...

  • Page 70: Konfiguracja Hasła

    Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.4. KONFIGURACJA HASŁA- Funkcja ta umoŜliwia zablokowanie dostępu do MENU kamery dla osób niepowołanych KONFIGURACJA HASŁA SPRAWDŹ HASŁO WYŁ <ZMIEŃ HASŁO> WSTECZ WYJSCIE SPRAWDŹ HASŁO - uruchomienie funkcji spowoduje włączenie autoryzacji przy próbie wejścia do menu...
  • Page 71 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6112MSD-II Wersja 1.0 Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 72 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2012-12-20AGAN...
