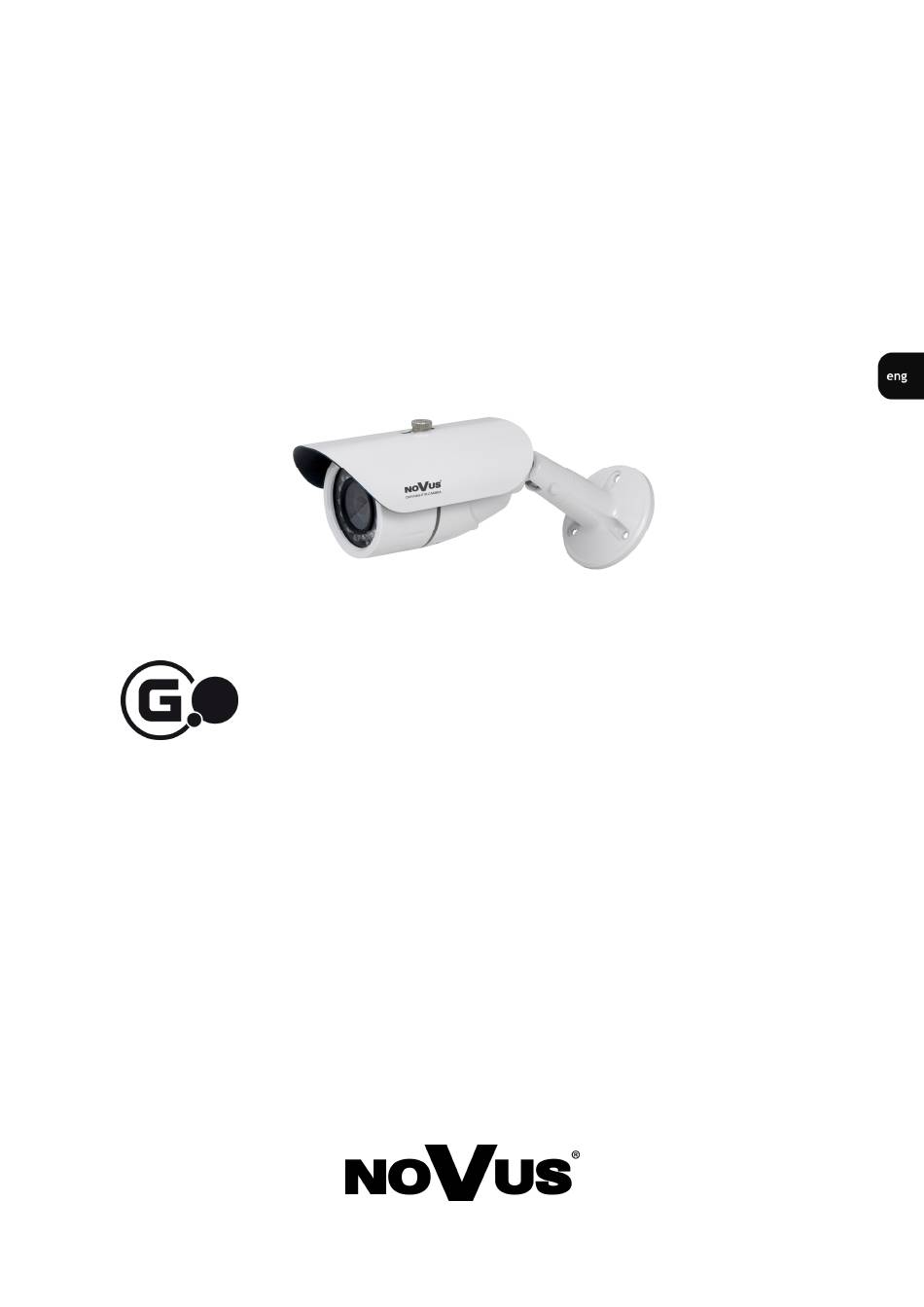

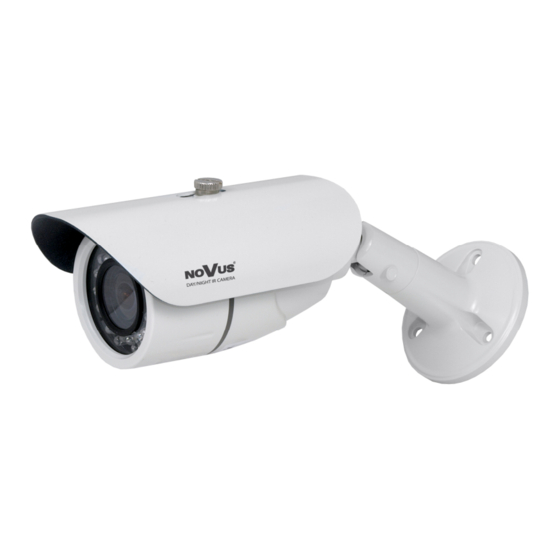

  • Page 1 ’s m a n u a l NVC-GDN3810H/IR NVC-GDN3810H/IRH...
  • Page 2 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual FOREWORD INFORMATION 1. PACKAGE CONTENTS Video camera  User’s manual  Allen key  Extra video output cable  Screws, 3 pc.  If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Features And Specification

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVC-GDN3810H/IR NVC-GDN3810H/IRH Pick-up element 1/3” SONY EXview HAD II CCD imager Horizontal resolution 650 TVL – color mode, 700 TVL – B/W mode 0.1 lx/F=1.2 - color mode (1/50 s), 0.01 lx/F=1.2 - B/W mode (1/50s),...
  • Page 7 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items Bottom view, after unscrewing the protective cap: Light sensor Additional video output Joystick implementing up/down/right/left/set up commands IR LED...

  • Page 8: Installation

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual INSTALLATION 4.3 Power supply connection Warning: Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from power sources with their parameters unknown, unstable or not meeting the producer’s requirements.

  • Page 9: Main Setup

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS 5. SETTINGS Camera features the OSD menu. During camera standard operation status information may be displayed on the screen. As it has been mentioned before, a joystick located at the camera’s bottom control panel, available after unscrewing the protective cap, is dedicated for navigation and changing the settings.

  • Page 10: Exposure Setup

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS 5.1.1 LENS submenu This submenu allows for setting the lens parameters. LENS Lens operating mode. MANUAL Manual settings of the lens operating mode. For that setting a submenu that allows for adjusting the BRIGHTNESS level in the range from 1 to 70 is available.

  • Page 11: White Bal

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS Automatic Gain Control function. When OFF is selected, the function is switched off. When NORMAL is selected, the function is working with camera sensitivity smaller than the light intensity changes. When HIGH is selected, the function is providing bigger camera sensitivity than the light intensity changes.
  • Page 12 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS 5.1.5 BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC).
  • Page 13 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS Press the SET please, to display below submenu. HLC SETUP LEVEL MIDDLE LIMIT ALL DAY MASK COLOR MASK TONE ιιιιιιιιιιιιιxιιιι ιιιιιxιιιιιιιιιιιι BOTTOM ιιιιιιιιιιιιιιxιιι LEFT ιxιιιιιιιιιιιιιιιι RIGHT ιιιιιιιιιιιιιιxιιι Press SET to Return Submenu allows to set the size and location of the area in which the HLC function analyzes the level of illumination and sets the other HLC function options described below.
  • Page 14 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS 5.1.6 DNR3 (Digital Noise Reduction) submenu This submenu allows for changing digital noise reduction settings. Digital Noise Reduction function. Digital Noise Reduction function ON. Digital Noise Reduction function OFF. After selecting ON press the SET please, to display submenu allowing for adjustment of the digital noise reduction level, as depicted below.
  • Page 15 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS COLOR→B/W Allows for configuring the switching from b/w to color mode. DURATION Selects color to b/w switching speed from available: FAST, SLOW DWELL TIME Sets the delay between color and b/w mode switching. Values range from 3 to 60 sec.

  • Page 16: Cam Title

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS REVERSE flips the picture: OFF - Function off. V - REV Flips the picture vertically, H - REV Flips the picture horizontally (Mirror) HV - REV Rotate 180 degree the picture; PIP - (Picture in Picture) Function displays a full-size image in the thumbnail. Used in digital zoom mode.
  • Page 17 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS SYNC Selects synchronization mode. Internal synchronization. MOTION This menu allows (provided, that ON option is selected) for turning a built-in motion detection feature on or off. Motion detection may simultaneously be conducted in eight independent zones (with their size and location selectable by user).
  • Page 18 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual SETTINGS PRIVACY AREA SETUP 1. AREA AREA1 2. MODE 3. MASK COLOR GRAY 4. MASK TONE ιιιιxιιιιιιιιιιιιιι 5. TOP ιιιιιιιxιιιιιιιιιιι 6. BOTTOM ιιιιιιιxιιιιιιιιιιι 7. LEFT ιxιιιιιιιιιιιιιιιιι 7. RIGHT ιιιιιιιxιιιιιιιιιιι 8. RETURN AREA SEL Selects one of twelve available privacy zones: AREA1, AREA2… AREA12.
  • Page 19 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 20 NVC-GDN3810H/IR, NVC-GDN3810H/IRH ver. 1.0 - User’s manual 2013-06-27 PR, MM All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59...
  • Page 21 ł u g i NVC-GDN3810H/IR NVC-GDN3810H/IRH...
  • Page 22 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 23: Warunki Bezpieczeństwa

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 24 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 25: Informacje Wstępne

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU kamera  instrukcja obsługi  klucz imbusowy  kabel do dodatkowego złącza wideo  wkręty 3 szt.  Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się...

  • Page 26: Dane Techniczne

    NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE Model NVC-GDN3810H/IR NVC-GDN3810H/IRH Przetwornik obrazu matryca CCD, 1/3” SONY EXview HAD II Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.1 lx/F=1.2 - tryb kolorowy (1/50 s), 0.01 lx/F=1.2 - tryb czarno-biały (1/50s),...
  • Page 27 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Widok po odkręceniu nakrętki ochronnej: Czujnik światła Dodatkowe złącze wideo Joystick realizujący funkcje góra/dół/prawo/lewo/set up Dźwignia regulacji ostrości Diody IR LED Dźwignia regulacji ogniskowej...
  • Page 28 Uwaga: Kamery należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. NVC-GDN3810H/IR jest zasilana napięciem 12V DC. Sposób podłączenia zasilania do  terminala złącz zaciskowych przedstawiony jest poniżej...
  • Page 29 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA 5. USTAWIENIA Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy joystick dostępny po odkręceniu nakrętki i realizujący następujące polecenia:...
  • Page 30 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.1 Podmenu OBIEKTYW Podmenu pozwala na wybór typu obiektywu współpracującego z kamerą. OBIEKTYW Tryb pracy obiektywu. RĘCZNIE Obiektyw z przysłoną ręczną lub stałą. Dla tego trybu dostępne jest podmenu umożliwiające zmianę poziomu odniesienia sterowania przysłoną (JASNOŚĆ) w zakresie od 1 do 70.
  • Page 31 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA RĘCZNIE Ręczne ustawienia prędkości otwarcia migawki. W trybie tym po naciśnięciu przycisku SET można ustawić wartość migawki (MIGAWKA) w zakresie od 1/120000s do 512 x (1/50s). Funkcja automatycznej regulacji wzmocnienia. Przy wybranym WYŁ funkcja jest wyłączona.
  • Page 32 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.4 Podmenu SSDR (szeroki zakres dynamiki WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. Może zostać włączona WŁ lub wyłączona WYŁ. W przypadku, gdy funkcja zostanie włączona po naciśnięciu przycisku SET dostępne jest podmenu umożliwiające dostosowanie poziomu jej działania w zakresie od 1 do 15.
  • Page 33 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA Funkcja kompensacji jasnych źródeł światła mogących oślepiać kamerę. W momencie, gdy na ekranie pojawi się znacznie jaśniejsze od otoczenia źródło światła, zostanie ono wyeliminowane (poprzez zasłonięcie) co umożliwi efektywną obserwację sceny. Funkcja ta jest bardzo przydatna, w przypadku obserwacji np.
  • Page 34 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA GÓRA Przesunięcie górnej krawędzi obszaru w górę lub w dół. DÓŁ Przesunięcie dolnej krawędzi obszaru w górę lub w dół. LEWO Przesunięcie lewej krawędzi obszaru w prawo lub lewo. PRAWO Przesunięcie prawej krawędzi obszaru w lewo lub prawo.
  • Page 35 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.7 Podmenu DZIEŃ / NOC DZIEŃ / NOC Wybór trybu pracy automatycznego filtra podczerwieni AUTO Kamera automatycznie przechodzi z trybu kolorowego w tryb czarno-biały i odwrotnie wraz ze zmieniającymi się warunkami oświetleniowymi. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniższe podmenu.
  • Page 36 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.8 Podmenu SPECJALNE Podmenu pozwala na konfigurację dostępnych funkcji dodatkowych. SPECJALNE 1. KONF. OBRAZU 2. NAZWA WYŁ 3. SYNC. WEW. 4. DET. RUCHU WYŁ 5. PRYWATNOŚĆ WYŁ 6. DIS WYŁ 7. PROFIL UŻYTKOWNIK...
  • Page 37 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA KOLOR CZCIONKI Wybór koloru paska podświetlającego aktualnie wybraną pozycję w menu. OSTROŚĆ Funkcja umożliwiająca dostosowanie ostrości obrazu. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET mamy możliwość ustawienia poziomu ostrości w zakresie od 1 do 20. Zwiększenie wartości tej funkcji spowoduje, że krawędzie obserwowanych obiektów będą...
  • Page 38 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA DET. RUCHU Podmenu pozwala na włączenie (poprzez wybranie WŁ) wbudowanej w kamerze funkcji detekcji ruchu. Detekcja może być sprawdzana w ośmiu niezależnych strefach o zdefiniowanej przez użytkownika powierzchni i położeniu. Aktywacja funkcji detekcji ruchu powoduje wyświetlenie napisu WYKRYTO RUCH na tle obrazu z kamery.
  • Page 39 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 USTAWIENIA PRYWATNOŚĆ Pozwala na włączenie (poprzez wybranie WŁ) stref prywatności. Część sceny może być maskowana za pomocą dwunastu prostokątnych stref. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniższe podmenu pozwalające dopasować ustawienia dotyczące funkcji stref prywatności.
  • Page 40 NVC-GDN3810H/IR, NVC-GDN3810H/IRH Instrukcja obsługi wer. 1.0 2013-06-27 PR, MM Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
