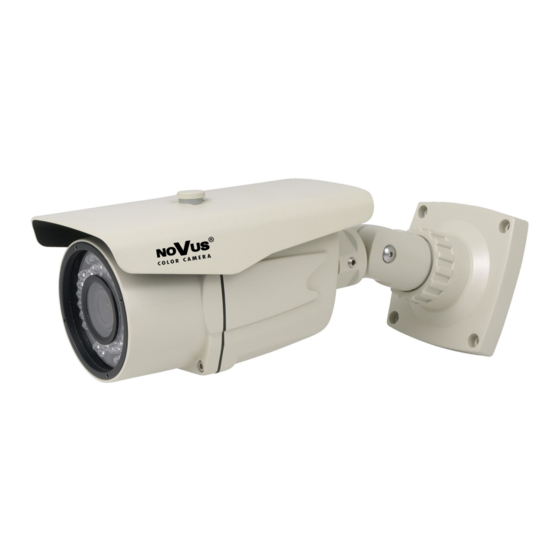

Novus NVC-422H/IR User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
u s e r 's m a n u a l
NVC-422H/IR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-422H/IR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVC-422H/IR

Summary of Contents for Novus NVC-422H/IR

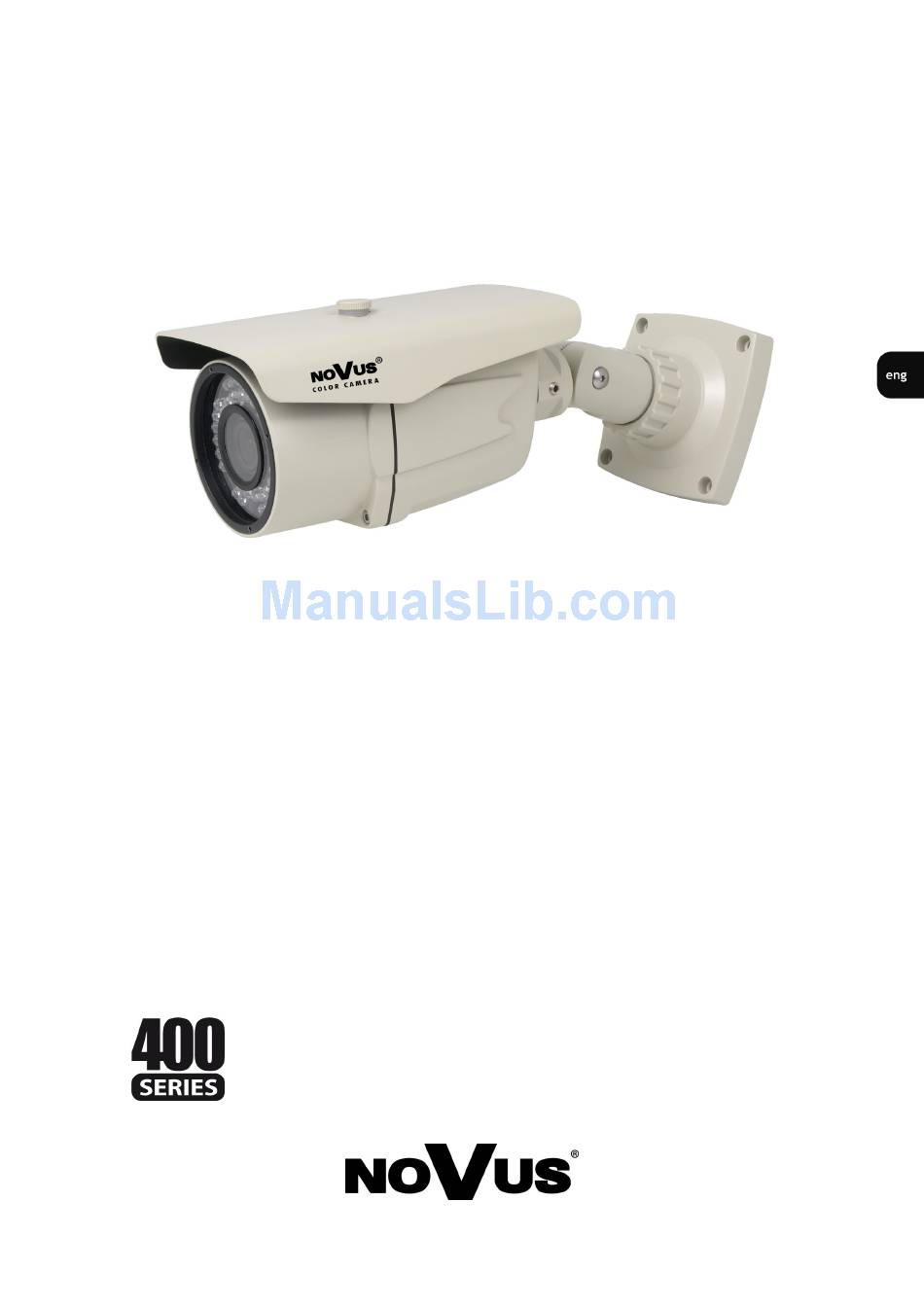

  • Page 1 ’s m a n u a l NVC-422H/IR...
  • Page 2 NVC-422H/IR - User’s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-422H/IR - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-422H/IR - User’s manual ver. 1.0 SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-422H/IR - User’s manual ver. 1.0 FOREWORD INFORMATION 1. PACKAGE CONTENTS The package containts: Video camera  User Manual  4x Screw  4x Plastic-Conical-Anchor  Allen key  12VDC connector  Mounting drawing paper  If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Specification

    NVC-422H/IR - User’s manual ver. 1.0 SPECIFICATION 3. SPECIFICATION MODEL NVC-422H/IR IMAGE Pick-up Element CCD imager, 1/3” SONY Super HAD II Number of Effective Pixels 976 (H) × 582 (V) 650 TVL - color mode, Horizontal Resolution 650 TVL - B/W mode 0.068 lx/F=1.4 - color mode (1/50 s),...
  • Page 7 NVC-422H/IR - User’s manual ver. 1.0 SPECIFICATION 3.1 Dimensions: 3.2 Layout of important camera items: IR LED Illumination sensor Horizontal/vertical rotation Zoom adjustment screw Focus adjustment screw 4. INSTALLATION Please familiarize yourself with the device, its parameters and methods of mounting, before mount- ing .

  • Page 8: Installation

    NVC-422H/IR - User’s manual ver. 1.0 INSTALLATION 4.1 Power supply connection Warning: Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from power sources with their parameters unknown, unstable or not meeting the producer’s requirements.
  • Page 9 NVC-422H/IR - User’s manual ver. 1.0 SETTINGS LEFT RIGHT DOWN ENTER 5.2. Main menu In order to enter the menu press the SET button. The following main menu is displayed on the screen: SETUP MENU SETUP MENU ENGLISH LANGUAGE BACKLIGHT LENS AUTO ...
  • Page 10 NVC-422H/IR - User’s manual ver. 1.0 SETTINGS 5.2.3. SHUTTER/AGC submenu This menu offers how to control/select SHUTTER and AGC to get the best image for the high luminance and the low luminance according to the scene. In AUTO mode: HIGH LUMINANCE Settings on the medium - and high-brightness side.
  • Page 11 NVC-422H/IR - User’s manual ver. 1.0 SETTINGS ENVIRONMENT Selects INDOOR or OUTDOOR. Their ATW is optimized for the limited application. INDOOR Optimized for indoor installation and compensates ATW for low colour temperature such as incandescent lights. OUTDOOR Optimized for outdoor sunlit applications and compensates ATW for high colour temperature such as daylight.
  • Page 12 NVC-422H/IR - User’s manual ver. 1.0 SETTINGS NR MODE Select to set the 2D NR filter mode (Y, C, Y/C). Y LEVEL (0-15) Indicates the noise reduction strength for the luminance signal. Higher value performs stronger noise reduction and makes the image less sharp. Due to the limitation of 2D NR, noise reduction may not be effective enough.
  • Page 13 NVC-422H/IR - User’s manual ver. 1.0 SETTINGS 5.2.8. BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC). If a strong, point light source appears on the screen, function will mask it allowing for effective observation of the scene itself (for example this function is used to, observe licence-plates of the cars).
  • Page 14 NVC-422H/IR - User’s manual ver. 1.0 SETTINGS DETECT SENSE (0-127) Adjusts the sensitivity for detecting motion. A higher value is more sensitive. BLOCK DISP (ON/ENABLE/OFF) Enables or disables displaying luminance highlighted blocks for the area where the motion is detected.
  • Page 15 NVC-422H/IR - User’s manual ver. 1.0 NOTES All rights reserved © AAT Holding Sp. z o.o.
  • Page 16 2014-04-02 JM, MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 17 ł u g i NVC-422H/IR...
  • Page 18 NVC-422H/IR - instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 19: Warunki Bezpieczeństwa

    NVC-422H/IR - instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 20 NVC-422H/IR - instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 21: Informacje Wstępne

    NVC-422H/IR - instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Zestaw zawiera następujące elementy: kamera,  instrukcja obsługi,  wkręt x4,  kołek rozporowy x4,  klucz imbusowy,  wtyk 12VDC,  szablon montażowy.  Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem.

  • Page 22: Dane Techniczne

    NVC-422H/IR - instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE MODEL NVC-422H/IR OBRAZ Przetwornik obrazu matryca CCD, 1/3” SONY Super HAD II Liczba efektywnych pikseli 976 (H) × 582 (V) 650 TVL - tryb kolorowy, Rozdzielczość pozioma 650 TVL - tryb czarno-biały 0.068 lx/F=1.4 - tryb kolorowy (1/50 s),...
  • Page 23 NVC-422H/IR - instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1. Wymiary kamer: 3.2. Wygląd i rozmieszczenie ważnych elementów kamer: Diody IR LED Czujnik światła Obrót pionowy/poziomy ustawienie kąta widzenia Śruba regulacji ogniskowej Śruba regulacji ostrości 4. INSTALACJA Przed procesem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem instalacji.
  • Page 24 NVC-422H/IR - instrukcja obsługi wer. 1.0 INSTALACJA 4.1 Podłączanie zasilania Uwaga: Kamery należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. wideo wideo masa (GND)
  • Page 25 NVC-422H/IR - instrukcja obsługi wer. 1.0 USTAWIENIA 5.2. Menu główne Aby wejść do menu kamery należy przycisnąć SET. Na ekranie zostanie wyświetlone poniższe menu główne. SETUP MENU SETUP MENU ENGLISH LANGUAGE BACKLIGHT LENS AUTO  ON  AUTO  ON ...
  • Page 26 NVC-422H/IR - instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.3. Podmenu SHUTTER/AGC - Ekspozycja Podmenu pozwala na wybór i regulacje parametrów związanych z automatyką ekspozycji w zależności od warunków oświetlenia. W trybie AUTO: HIGH LUMINANCE zawiera parametry dla środowiska pracy o wyższej luminancji (wyższego poziomu oświetlenia);...
  • Page 27 NVC-422H/IR - instrukcja obsługi wer. 1.0 USTAWIENIA PUSH Automatyczne ustawienie poziomu bieli w szerszym zakresie barw niż w trybie ATW w zakresie 1,800˚K~10,500˚K. Tryb zalecany przy oświetleniu halogenowym; USER1 Tryb dopasowany do oświetlenia fluorescencyjnego (3200K) Dodatkowo pozwala na niezależną regulację...
  • Page 28 NVC-422H/IR - instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.7. Podmenu DAY/NIGHT - Funkcja dzień / noc Podmenu pozwala zmianę ustawień elektronicznej funkcji dzień noc. Część z opcji pozwala na edycję dodatkowych parametrów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się podmenu.
  • Page 29 NVC-422H/IR - instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.9. Podmenu ATR - Szeroki zakres dynamiki (WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. W przypadku, gdy funkcja zostanie włączona ON, po naciśnięciu przycisku SET dostępna jest edycja parametrów:...
  • Page 30 NVC-422H/IR - instrukcja obsługi wer. 1.0 USTAWIENIA 5.2.12. Podmenu CAMERA ID - Ustawienia nazwy kamery Podmenu pozwala na określenie nazwy kamery. Po wybraniu pozycji ON i naciśnięciu przycisku SET mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie. Możliwe jest wprowadzenie do 52 znaków, w dwóch wierszach po 26 znaków. Znaki wybiera się nawigując po wirtualnej klawiaturze.
  • Page 31 NVC-422H/IR - instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
  • Page 32 2014-04-02 JM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
