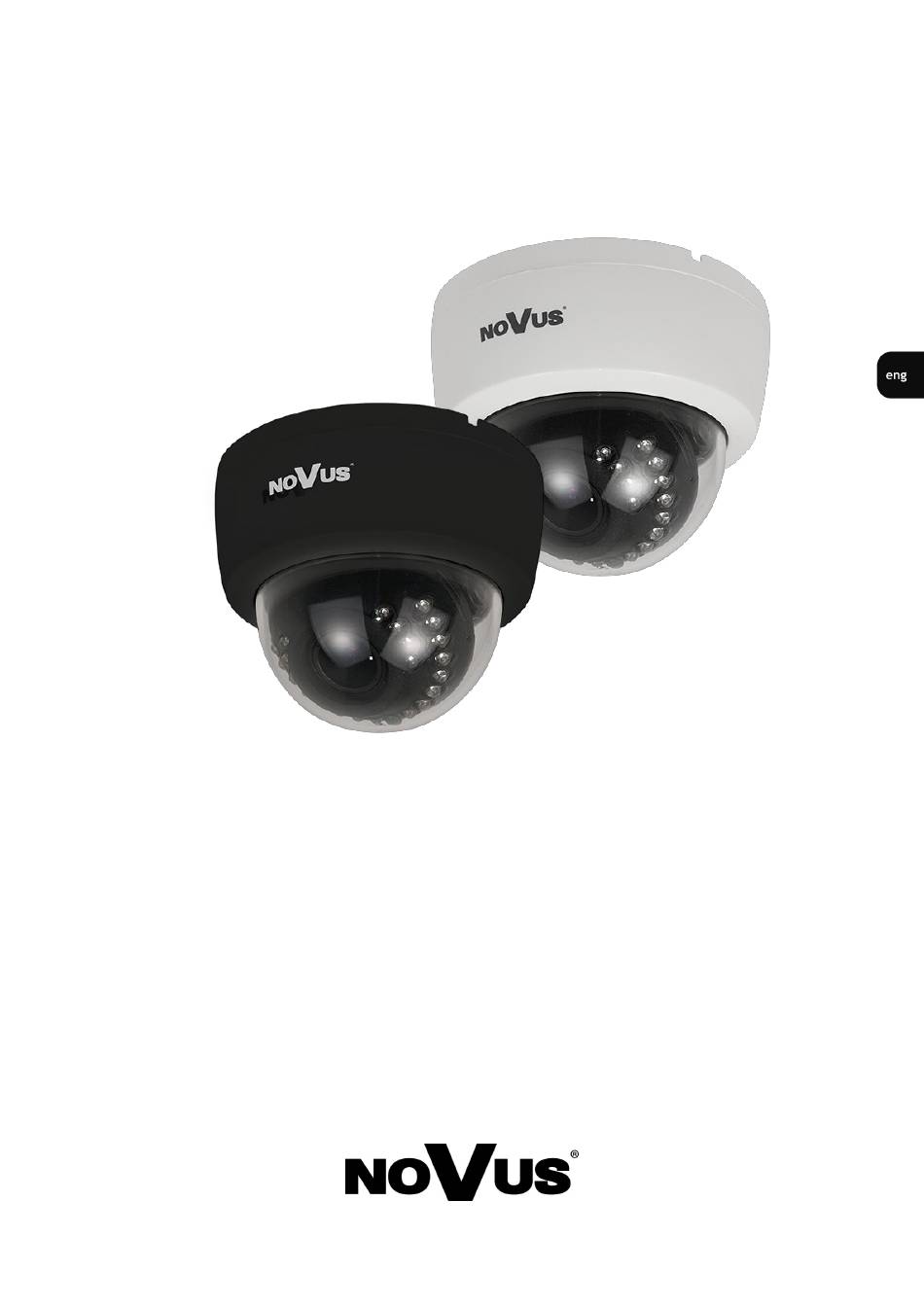

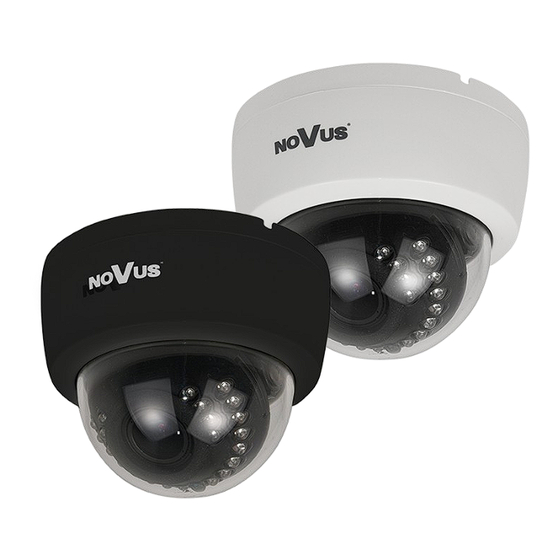

  • Page 1 ’s m a n u a l NVC-402D/IR-white NVC-402D/IR-black...
  • Page 2 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. FOREWORD INFORMATION 1. PACKAGE CONTENTS User’s manual Camera Mounting drawing paper Screws, 3 pcs If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box. Please contact your local NOVUS distributor for further assistance.

  • Page 6: Features And Specification

    NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. FEATURES AND SPECIFICATION 3. SPECIFICATION NVC-402D/IR-black NVC-402D/IR-white IMAGE Pick-up Element CCD imager, 1/3” SONY Super HAD II Number of Effective Pixels 976 (H) × 582 (V) Horizontal Resolution 650 TVL - color mode, 650 TVL - B/W mode 0.14 lx/F=2.0 - color mode (1/50 s),...
  • Page 7 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. TECH SPECIFICATION 3.1 Dimensions Dome Cover Camera base Dimmenstions in mm 3.2. View of the camera, layout of the camera items (after removing the cover) 1. Joystick implementing UP, LEFT, RIGHT, DOWN, SET commands 2.

  • Page 8: Installation

    NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. INSTALLATION 4. INSTALLATION Prior to installation please familiarize yourself with the product, its parameters and installation process. To install the camera please follow the instructions below: Open the dome cover. In order to do this wrench from the package might be useful. Put the ...
  • Page 9 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. INSTALLATION 4.1 CONNECTIONS The camera is equipped with a video and power cable finished with 2 plugs, one for video output, the other for power supply 12VDC±10%. Images below show plug polarization. wideo...
  • Page 10 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. SETTINGS Remote navigation by coaxial cable using optional remote controller NC-RCUTC. The camera can be navigated remotely by optional controller NV-RCUTC connected by the coaxial cable. It allows to control from few hundred meters from the camera (e.g.
  • Page 11 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. SETTINGS 5.1.3. SHUTTER/AGC submenu This menu offers how to control/select SHUTTER and AGC to get the best image for the high luminance and the low luminance according to the scene. In AUTO mode: HIGH LUMINANCE Settings on the medium - and high-brightness side.
  • Page 12 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. SETTINGS ENVIRONMENT Selects INDOOR or OUTDOOR. Their ATW is optimized for the limited application. INDOOR Optimized for indoor installation and compensates ATW for low colour temperature such as incandescent lights. OUTDOOR Optimized for outdoor sunlit applications and compensates ATW for high colour temperature such as daylight.
  • Page 13 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. SETTINGS NR MODE Select to set the 2D NR filter mode (Y, C, Y/C). Y LEVEL (0-15) Indicates the noise reduction strength for the luminance signal. Higher value performs stronger noise reduction and makes the image less sharp. Due to the limitation of 2D NR, noise reduction may not be effective enough.
  • Page 14 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.1. SETTINGS 5.1.8. BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC). If a strong, point light source appears on the screen, function will mask it allowing for effective observation of the scene itself (for example this function is used to, observe licence-plates of the cars).
  • Page 15 NVC-402D/IR-white, NVC-402D/IR-black - User’s manual ver. 1.0. SETTINGS DETECT SENSE (0-127) Adjusts the sensitivity for detecting motion. A higher value is more sensitive. BLOCK DISP (ON/ENABLE/OFF) Enables or disables displaying luminance highlighted blocks for the area where the motion is detected.
  • Page 16 2014-10-31 ver. 1.1 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
  • Page 17 ł u g i NVC-402D/IR-white NVC-402D/IR-black...
  • Page 18 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 19: Warunki Bezpieczeństwa

    NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 20 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 21: Informacje Wstępne

    NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Szablon montażowy Kamera Instrukcja obsługi Wkręty 3 szt. Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się...

  • Page 22: Dane Techniczne

    NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. DANE TECHNICZNE 3. DANE TECHNICZNE NVC-402D/IR-black NVC-402D/IR-white OBRAZ Przetwornik obrazu matryca CCD, 1/3” SONY Super HAD II Liczba efektywnych pikseli 976 (H) × 582 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość...
  • Page 23 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. DANE TECHNICZNE 3.1. Wymiary kamery klosz obudowa podstawa Wymiary w mm 3.2. Wygląd kamery, rozmieszczenie elementów kamery (po zdjęciu obudowy z kloszem) 1. joystick nawigacyjny realizujący polecenia GÓRA, LEWO, PRAWO, DÓŁ, SET 2. Czujnik światła widzialnego 3.
  • Page 24 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. INSTALACJA 4. INSTALACJA Przed rozpoczęciem procesu instalacji należy zapoznać się z produktem, jego parametrami oraz procesem instalacji. W celu zainstalowania kamery należy: Otworzyć kopułkę. W tym celu można użyć dołączonego klucza, który należy delikatnie ...
  • Page 25 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. INSTALACJA 4.1 POŁĄCZENIA Kamera wyposażona jest w przewód zakończony dwoma wtyczkami, jedną do połączenia kabla koncentrycznego do transmisji obrazu, druga do podłączenia zasilania. Rysunki przedstawione poniżej okazują polaryzację we wtyczkach. wideo wideo masa (GND)
  • Page 26 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. USTAWIENIA Nawigacja poprzez przewód koncentryczny z wykorzystaniem opcjonalnego pilota NV-RCUTC Kamery posiadają funkcję nawigacji poprzez przewód koncentryczny. Służy do tego opcjonalny pilot NV-RCUTC wpinany w tor wideo. Umożliwia on zdalną nawigację nawet z odległości kilkuset metrów od kamery (np.
  • Page 27 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. USTAWIENIA 5.1.3. Podmenu SHUTTER/AGC - Ekspozycja Podmenu pozwala na wybór i regulacje parametrów związanych z automatyką ekspozycji w zależności od warunków oświetlenia. W trybie AUTO: HIGH LUMINANCE zawiera parametry dla środowiska pracy o wyższej luminancji (lepszego oświetlenia);...
  • Page 28 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. USTAWIENIA PUSH Automatyczne ustawienie poziomu bieli w szerszym zakresie barw niż w trybie ATW w zakresie 1,800˚K~10,500˚K. Tryb zalecany np. przy oświetleniu halogenowym; USER1 Tryb dopasowany do oświetlenia fluorescencyjnego (3200K) Dodatkowo pozwala na niezależną...
  • Page 29 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. USTAWIENIA 5.1.7. Podmenu DAY/NIGHT - Funkcja dzień / noc Podmenu pozwala na wybór parametrów pracy elektronicznej funkcji dzień/noc. Część z opcji pozwala na edycję dodatkowych parametrów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się...
  • Page 30 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.1. USTAWIENIA 5.1.9. Podmenu ATR - Szeroki zakres dynamiki (WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. W przypadku, gdy funkcja zostanie włączona ON, po naciśnięciu przycisku SET dostępna jest edycja parametrów:...
  • Page 31 NVC-402D/IR-white, NVC-402D/IR-black - instrukcja obsługi wer. 1.0. USTAWIENIA 5.1.12. Podmenu CAMERA ID - Ustawienia nazwy kamery Podmenu pozwala na określenie nazwy kamery. Po wybraniu pozycji ON i naciśnięciu przycisku SET mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie. Możliwe jest wprowadzenie do 52 znaków, w dwóch wierszach po 26 znaków.
  • Page 32 2014-10-31 wer. 1.1 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
