u s e r 's m a n u a l
NVC-401C
NVDN-401C

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 400 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus 400 Series

Summary of Contents for Novus 400 Series

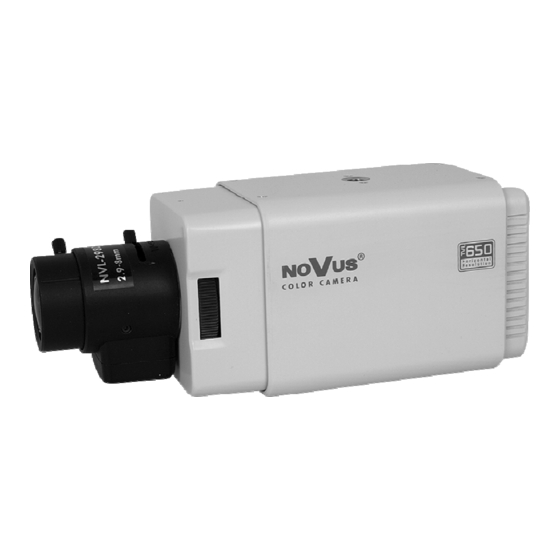

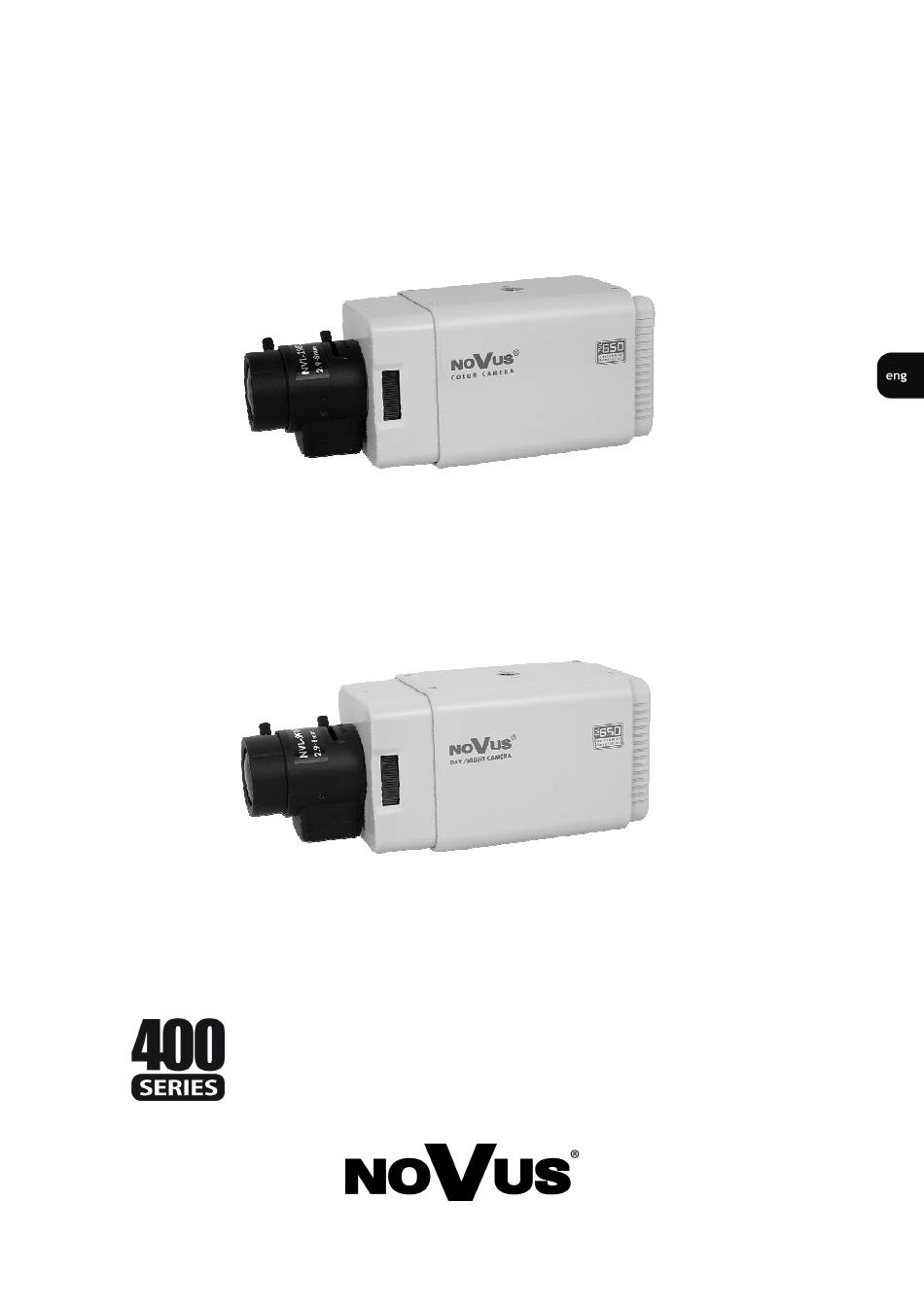

  • Page 1 u s e r ’s m a n u a l NVC-401C NVDN-401C...
  • Page 2 NVC-401C, NVDN-401C 1.0 version - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC. •...

  • Page 3: Safety Requirements

    NVC-401C, NVDN-401C 1.0 version - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT.
  • Page 4 NVC-401C, NVDN-401C 1.0 version - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...

  • Page 5: Foreword Information

    If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box. Please contact your local NOVUS distributor for further assistance. 2. MAIN CHARACTERISTICS •...

  • Page 6: Features And Specification

    NVC-401C, NVDN-401C 1.0 version - User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVC-401C NVDN-401C Pick-up element CCD imager, 1/3” SONY Super HAD II Number of Effective Pixels 976 (H) × 582 (V) 650 TVL – color mode, 650 TVL – color mode, Horizontal resolution 650 TVL –...
  • Page 7 NVC-401C, NVDN-401C 1.0 version - User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items Rear view 1,2,4,5 - direction buttons LEFT, UP, RIGHT, DOWN - SET button - POWER supply diode - BNC connector - Auto Iris Lens Connector - Power supply connector 12V DC All rights reserved ©...

  • Page 8: Installation

    NVC-401C, NVDN-401C 1.0 version - User’s manual INSTALLATION 4. INSTALLATION 4.1 Lens installation The NVC-401C and NVDN-401C cameras support manual and auto iris D type lenses. It is recommended to use IR series lenses for day/night camera and for cooperation with IR illuminators. In case of operation with IR illuminators it is necessary to use IR series lenses.
  • Page 9 NVC-401C, NVDN-401C 1.0 version - User’s manual INSTALLATION 4.1.1 Fixed iris lens installation In order to install manual iris lens one should: • Carefully remove the plug protecting the CCD pick-up element • Carefully screw the lens to the end of the thread till slight resistance can be felt •...
  • Page 10 NVC-401C, NVDN-401C 1.0 version - User’s manual INSTALLATION • In the camera menu set lens control as DC • Supply power to the camera, adjust focal length and focus Note: For best results, perform focus adjustments at night (with iris fully opened) or while using a #6 or #8 welder's glass in front of the lens to avoid overexposure.
  • Page 11 NVC-401C, NVDN-401C 1.0 version - User’s manual INSTALLATION 4.2 Power supply connection Warning: Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from power sources with their parameters unknown, unstable or not meeting the producer’s requirements.
  • Page 12 NVC-401C, NVDN-401C 1.0 version - User’s manual INSTALLATION In order to enter the menu press the joystick down, which results in executing ENTER command. For choosing the submenus please move the joystick into UP, DOWN positions. If symbol is present, enter particular sub-menu by pressing the joystick, which is associated with executing the ENTER.
  • Page 13 NVC-401C, NVDN-401C 1.0 version - User’s manual SETTINGS 5.1.3. SHUTTER/AGC submenu This menu offers how to control/select SHUTTER and AGC to get the best image for the high luminance and the low luminance according to the scene. In AUTO mode: HIGH LUMINANCE Settings on the medium - and high-brightness side.
  • Page 14 NVC-401C, NVDN-401C 1.0 version - User’s manual SETTINGS ENVIRONMENT Selects INDOOR or OUTDOOR. Their ATW is optimized for the limited application. INDOOR Optimized for indoor installation and compensates ATW for low colour temperature such as incandescent lights. OUTDOOR Optimized for outdoor sunlit applications and compensates ATW for high colour temperature such as daylight.
  • Page 15 NVC-401C, NVDN-401C 1.0 version - User’s manual SETTINGS NR MODE Select to set the 2D NR filter mode (Y, C, Y/C). Y LEVEL (0-15) Indicates the noise reduction strength for the luminance signal. Higher value performs stronger noise reduction and makes the image less sharp. Due to the limitation of 2D NR, noise reduction may not be effective enough.
  • Page 16 NVC-401C, NVDN-401C 1.0 version - User’s manual SETTINGS 5.1.8. BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC). If a strong, point light source appears on the screen, function will mask it allowing for effective observation of the scene itself (for example this function is used to, observe licence-plates of the cars).
  • Page 17 NVC-401C, NVDN-401C 1.0 version - User’s manual USTAWIENIA DETECT SENSE (0-127) Adjusts the sensitivity for detecting motion. A higher value is more sensitive. BLOCK DISP (ON/ENABLE/OFF) Enables or disables displaying luminance highlighted blocks for the area where the motion is detected. MONITOR AREA (ON/OFF) Displays four windows as programmed in sizes and positions.
  • Page 18 NVC-401C, NVDN-401C 1.0 version - User’s manual 2013-10-07 ver. 1.0 TŁ, MK All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 19 i n s t r u k c j a o b s ł u g i NVC-401C NVDN-401C...
  • Page 20 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 UWAGI I OSTRZE ENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do u ytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 21: Warunki Bezpieczeństwa

    NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 22 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający mo liwość ich przypadkowego uszkodzenia. Szczególną uwagę nale y zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania. 11.

  • Page 23: Informacje Wstępne

    NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU • kamera z zaślepką ochronną w miejscu mocowania obiektywu • pierścień dystansowy do mocowania obiektywu typu C • klucz do śruby mocującej pierścień CS • 4-pinowy wtyk do podłączenia sterowania przysłoną obiektywu •...

  • Page 24: Dane Techniczne

    NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE Model NVC-401C NVDN-401C Przetwornik obrazu matryca CCD, 1/3” SONY Super HAD II Liczba efektywnych pikseli 976 (H) × 582 (V) 650 TVL - tryb kolorowy, 650 TVL - tryb kolorowy, Rozdzielczość...
  • Page 25 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Widok z tyłu 1,2,4,5 - przyciski nawigacyjne LEWO, GÓRA, PRAWO, DÓŁ - przycisk SET - POWER dioda sygnalizacji włączonego zasilania - złącze BNC - złącze sterowania automatyczną...
  • Page 26 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 INSTALACJA 4. INSTALACJA 4.1 Instalacja obiektywu Kamery NVC-401C i NVDN-401C mogą współpracować z obiektywami z przysłoną ręczną i automatyczną rodzaju D. Zaleca się stosowanie obiektywów z serii IR, które dedykowane są do kamer dzienno-nocnych i pracy w podczerwieni. W przypadku stosowania oświetlaczy podczerwieni stosowanie obiektywów serii IR jest nieodzowne.
  • Page 27 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 INSTALACJA 4.1.1 Instalacja obiektywu ze stałą przysłoną Aby zainstalować obiektyw ze stałą przysłoną nale y: • usunąć ostro nie zaślepkę zabezpieczającą przetwornik • wkręcić ostro nie obiektyw do końca gwintu a do wyczucia lekkiego oporu •...
  • Page 28 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 INSTALACJA • ustawić w menu kamery tryb sterowania obiektywem jako DC • po uruchomieniu kamery dokonać regulacji ogniskowej i ostrości w obiektywie Uwaga: Regulacja ostrości powinna być dokonywana przy maksymalnie otwartej przysłonie. Ze względu na mo liwe prześwietlenie obrazu zaleca się stosowanie filtru szarego lub dokonywania regulacji po zmroku.
  • Page 29 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 INSTALACJA 4.2 Podłączanie zasilania Uwaga: Kamery nale y zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach mo e skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. • NVC-401C oraz NVDN-401C są zasilane napięciem 12V DC. Przy podłączaniu zasilania nale y pamiętać...
  • Page 30 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 USTAWIENIA W celu wejścia do menu nale y nacisnąć joystick, co oznacza dla urządzenia wykonanie polecenia SET. W celu wyboru poszczególnych podmenu nale y wybrać przyciski GÓRA, DÓŁ. Je eli przy podmenu znajduje się symbol oznacza to mo liwość...
  • Page 31 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.3. Podmenu SHUTTER/AGC - Ekspozycja Podmenu pozwala na wybór i regulacje parametrów związanych z automatyką ekspozycji w zale ności od warunków oświetlenia. W trybie AUTO: HIGH LUMINANCE zawiera parametry dla środowiska pracy o wy szej luminancji (lepszego oświetlenia);...
  • Page 32 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 USTAWIENIA PUSH Automatyczne ustawienie poziomu bieli w szerszym zakresie barw ni w trybie ATW w zakresie 1,800˚K~10,500˚K. Tryb zalecany przy oświetleniu halogenowym; USER1 Tryb dopasowany do oświetlenia fluorescencyjnego (3200K) Dodatkowo pozwala na niezale ną regulację...
  • Page 33 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.7. Podmenu DAY/NIGHT - Funkcja dzień / noc Podmenu pozwala na wybór parametrów pracy elektronicznej funkcji dzień/noc. Część z opcji pozwala na edycję dodatkowych parametrów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się podmenu. COLOR Kamera na stałe pracuje w trybie kolorowym.
  • Page 34 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.9. Podmenu ATR - Szeroki zakres dynamiki (WDR) Funkcja pozwala na efektywną obserwację sceny o du ym zró nicowaniu poziomu oświetlenia. W przypadku, gdy funkcja zostanie włączona ON, po naciśnięciu przycisku SET dostępna jest edycja parametrów: LUMINANCE Określa stopień...
  • Page 35 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.12. Podmenu CAMERA ID - Ustawienia nazwy kamery Podmenu pozwala na określenie nazwy kamery. Po wybraniu pozycji ON i naciśnięciu przycisku SET mamy mo liwość ustawienia ciągu znaków wyświetlanych na ekranie. Mo liwe jest wprowadzenie do 52 znaków, w dwóch wierszach po 26 znaków.
  • Page 36 NVC-401C, NVDN-4014C Instrukcja obsługi wer. 1.0 2013-10-07 TŁ, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
