Novus NVC-HC4600V User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

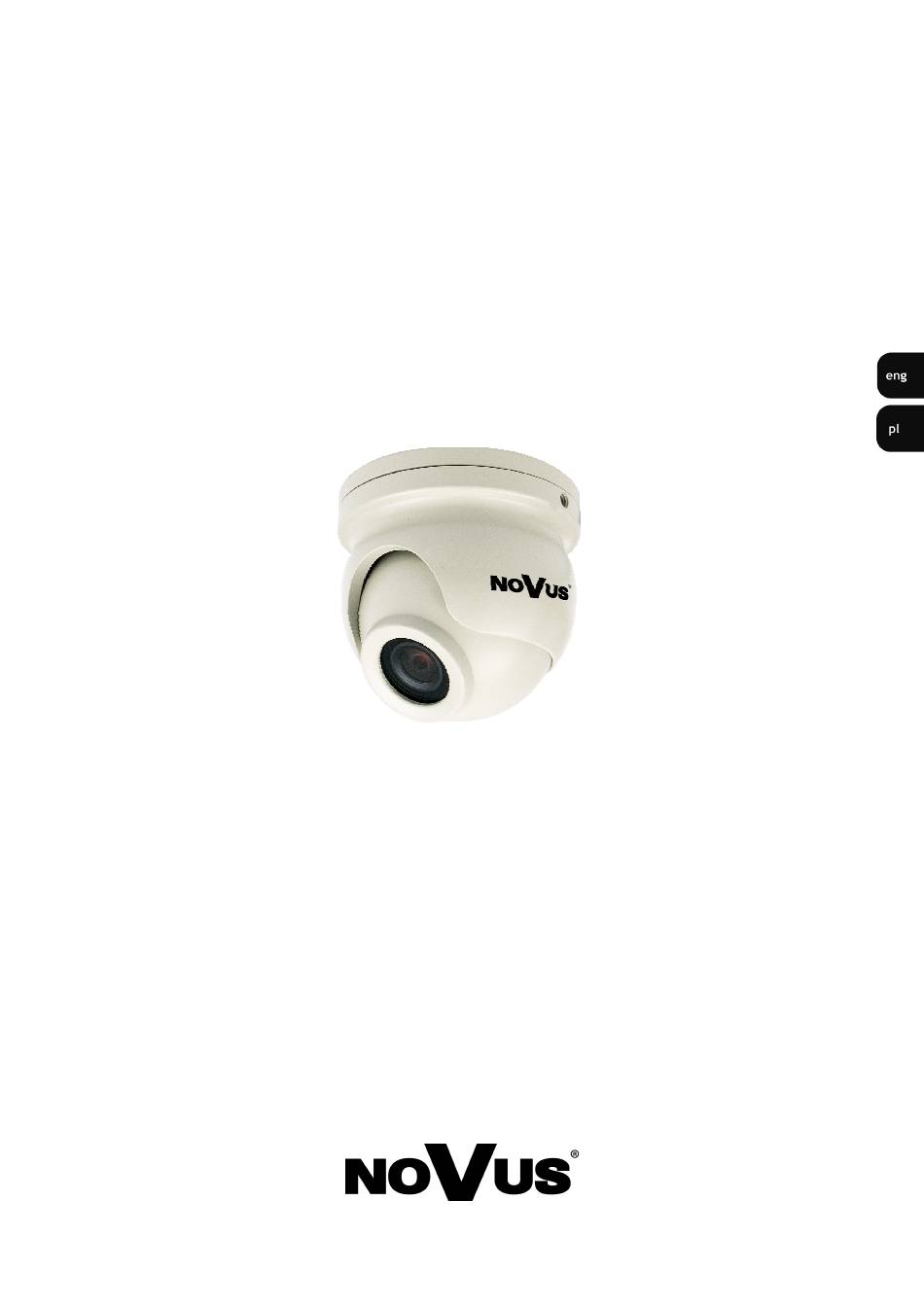

u s e r 's m a n u a l
i n s t r u k c j a o b s ł u g i
NVC-HC4600V

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVC-HC4600V and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVC-HC4600V

Summary of Contents for Novus NVC-HC4600V

  • Page 1 ’s m a n u a l i n s t r u k c j a o b s ł u g i NVC-HC4600V...
  • Page 2 NVC-HC4600V - user’s manual ver. 1.0. INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVC-HC4600V - user’s manual ver. 1.0. SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVC-HC4600V - user’s manual ver. 1.0. SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVC-HC4600V - user’s manual ver. 1.0. FOREWORD INFORMATION 1. PACKAGE CONTENTS Camera User’s manual Allen key Set of screws If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box. Please contact your local NOVUS distributor for further assistance.

  • Page 6: Features And Specification

    NVC-HC4600V - user’s manual ver. 1.0. FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVC-HC4600V Pick-up Element 1/3" Sony Super HAD II CCD Horizontal Resolution 630 TVL 0.01 lx / F=2.0, Min. Illumination 0.00002 lx /F=2.0 (DSS) , S/N Ratio >52 dB (AGC off)

  • Page 7: Specification

    NVC-HC4600V - user’s manual ver. 1.0. SPECIFICATION 3.1 Dimensions All rights reserved © AAT Holding Sp. z o.o.

  • Page 8: Installation

    Base of camera Mounting screws Camera Dome cover with counter screws 4.1 Power supply connection NVC-HC4600V camera is 12 VDC ± 10% supplied. Please see the power supply terminal connections below. video wideo Video (yellow) 12V DC +/- 10% (red - (GND) All rights reserved ©...
  • Page 9 NVC-HC4600V - user’s manual ver. 1.0. SETTINGS 5. SETTINGS Camera is equipped with an OSD menu. During camera operation, status information can be displayed on the screen. As mentioned before, a joystick is attached to power/video cable, for navigating and changing menu settings: In order to enter the menu press the joystick, which results in executing ENTER command.
  • Page 10 NVC-HC4600V - user’s manual ver. 1.0. SETTINGS 5.1.1 EXPOSURE submenu FUNCTION UNAVAILABLE This submenu allows to set the following lens parameters: MANUAL Manual settings of the lens operating mode. Automatic lens mode. Both modes feature sub-menus containing the following options: BRIGHTNESS Sets brightness level (BRIGHTNESS) in the range from 0 to 100 E.
  • Page 11 NVC-HC4600V - user’s manual ver. 1.0. SETTINGS 5.1.3 BLC submenu These compensation functions allow to enhance visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC).

  • Page 12: Delay Time

    NVC-HC4600V - user’s manual ver. 1.0. SETTINGS HLM LEVEL Sets the function sensitivity in 0-100 range. MASK1-4 Subsequent numbers correspond directly four default compensation functions. Either disabling them or adjusting them becomes possible by selecting ON and entering the subsequent...
  • Page 13 NVC-HC4600V - user’s manual ver. 1.0. SETTINGS 5.1.7 FUNCTION submenu Selecting and entering displays the following screen: FUNCTION MIRROR SHARPNESS ------|-- 016 MONITOR MOTION DET. PRIVACY SETUP RETURN MIRROR Allows to enable/disable mirror image function. SHARPNESS Allows to change sharpness of the displayed video picture (0~30).
  • Page 14 NVC-HC4600V - user’s manual ver. 1.0. SETTINGS SENSITIVITY Sets the function sensitivity, 0~30 range. DISPLAY Allows to enable/disable as well as select method of informing about motion detection. Motion can be indicated either by superimposing an outline of a triggered zone, or by displaying a proper message.
  • Page 15 NVC-HC4600V - user’s manual ver. 1.0. SETTINGS Screen contains mainly alphanumerical characters, which may be used in camera’s title. Select desired character and please apply it by pressing ENTER key. Currently edited title is visible at the bottom of the screen. A line just above it contains buttons for editing the title.
  • Page 16 AAT Holding Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2012-01-22 ver. 1.0 KN...
  • Page 17 ł u g i NVC-HC4600V...
  • Page 18 NVC-HC4600V - instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 19: Warunki Bezpieczeństwa

    NVC-HC4600V - instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 20 NVC-HC4600V - instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 21: Informacje Wstępne

    NVC-HC4600V - instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Kamera Instrukcja obsługi Klucz imbusowy Zestaw wkrętów Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się z dystrybutorem.

  • Page 22: Dane Techniczne

    NVC-HC4600V - instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE Model NVC-HC4600V Przetwornik obrazu 1/3" Sony Super HAD II CCD Rozdzielczość 630TVL pozioma 0.01 lx /F=2.0 Czułość 0.00002 lx /F=2.0（zwolniona migawka wł.） Stosunek sygnału >52 dB (wyłączona ARW) do szumu...
  • Page 23 NVC-HC4600V - instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1. Wymiary kamery 3.2. Rozmieszczenie otworów mocujących Wymiary w mm Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
  • Page 24 Podstawa kamery Wkręty mocujące Kamera Osłona kamery z wkrętami kontrującymi 4.1 Podłączanie zasilania Kamera NVC-HC4600V może być zasilana napięciem 12 V DC ± 10%. Sposób podłączenia zasilania przedstawiony jest poniżej wideo wideo (kolor żółty) masa zasilanie (kolor czerwony) - (GND)
  • Page 25 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA 5. USTAWIENIA Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy joystick umieszczony na kablu kamery: W celu wejścia do menu należy nacisnąć...
  • Page 26 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.1 Podmenu EKSPOZYCJA UNKCJA NIEDOSTĘPNA W TYM MODELU KAMERY Podmenu pozwala na ustawienie parametrów pracy obiektywu. Poruszenie joystickiem w prawo/lewo przełącza pracę obiektywu pomiędzy dwoma trybami: MANUALNY Pozwala na dostosowanie ustawień do pracy z obiektywem z ręcznym sterowaniem przysłoną.
  • Page 27 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.3 Podmenu BLC Funkcje kompensacji jasnego tła pozwalają uwypuklić obiekt znajdujący się na pierwszym planie w obrazie przy silnie oświetlonym tle (BLC), lub obserwować obiekty znajdujące się w pobliżu silnych punktowych źródeł światła (HLM). Podmenu pozwala również na uruchomienie funkcji D-WDR (szerokiego zakresu dynamiki obrazu).
  • Page 28 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA POZIOM HLM Odpowiada za intensywność działania funkcji w zakresie 0-100. MASKA1-4 Kolejne numery odpowiadają kolejnym czterem fabrycznym strefom kompensacji. Możliwe jest ich wyłączenie lub (poprzez wybranie WŁ. i wejście w kolejne pod-menu) regulacja położenia i rozmiaru każdej ze stref, analogicznie jak w przypadku BLC.
  • Page 29 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.7 Podmenu FUNKCJE Wybranie podmenu wyświetla następujący ekran opcji: FUNKCJE LUSTRO WYŁ. WYOSTRZANIE ------|-- 016 GAMMA WYŁ. DETEKCJA R. WYŁ. STREFY PRYW. WYŁ. INNE LUSTRO Pozwala na wł./wył. funkcji lustrzanego odbicia obrazu. WYOSTRZANIE Pozwala na zmianę...
  • Page 30 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA CZUŁOŚĆ Pozwala na określenie poziomu czułości funkcji, w zakresie 0~30. WYŚWIETL Pozwala włączenie/wyłączenie jak również dokonanie wyboru sposobu powiadamiania o detekcji ruchu. Możliwe jest wybranie powiadamiania w postaci nakładania zarysu strefy w której wykryto ruch bądź...
  • Page 31 NVC-HC4600V - instrukcja obsługi wer. 1.0 USTAWIENIA Główną część zajmują znaki alfanumeryczne, które można użyć w nazwie. Zatwierdzenie znaku odbywa się poprzez naciśnięcie przycisku ENTER po wybraniu znaku. Aktualnie edytowana nazwa wyświetlana jest na samym dole okna. Jeden wiersz powyżej zgrupowane są...
  • Page 32 AAT Holding Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2012-01-22 wer. 1.0 KN...
