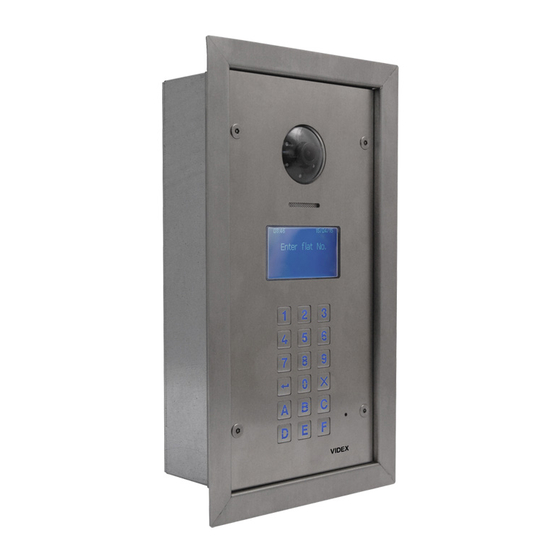

Vandal resistant range audio/video digital front panel
Hide thumbs
Also See for 4000 Series:
- Technical manual (80 pages) ,
- Installation instructions manual (44 pages) ,
- Instruction manual (40 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
4000 Series Vandal Resistant Range
Art. 4212
Audio/video digital front panel

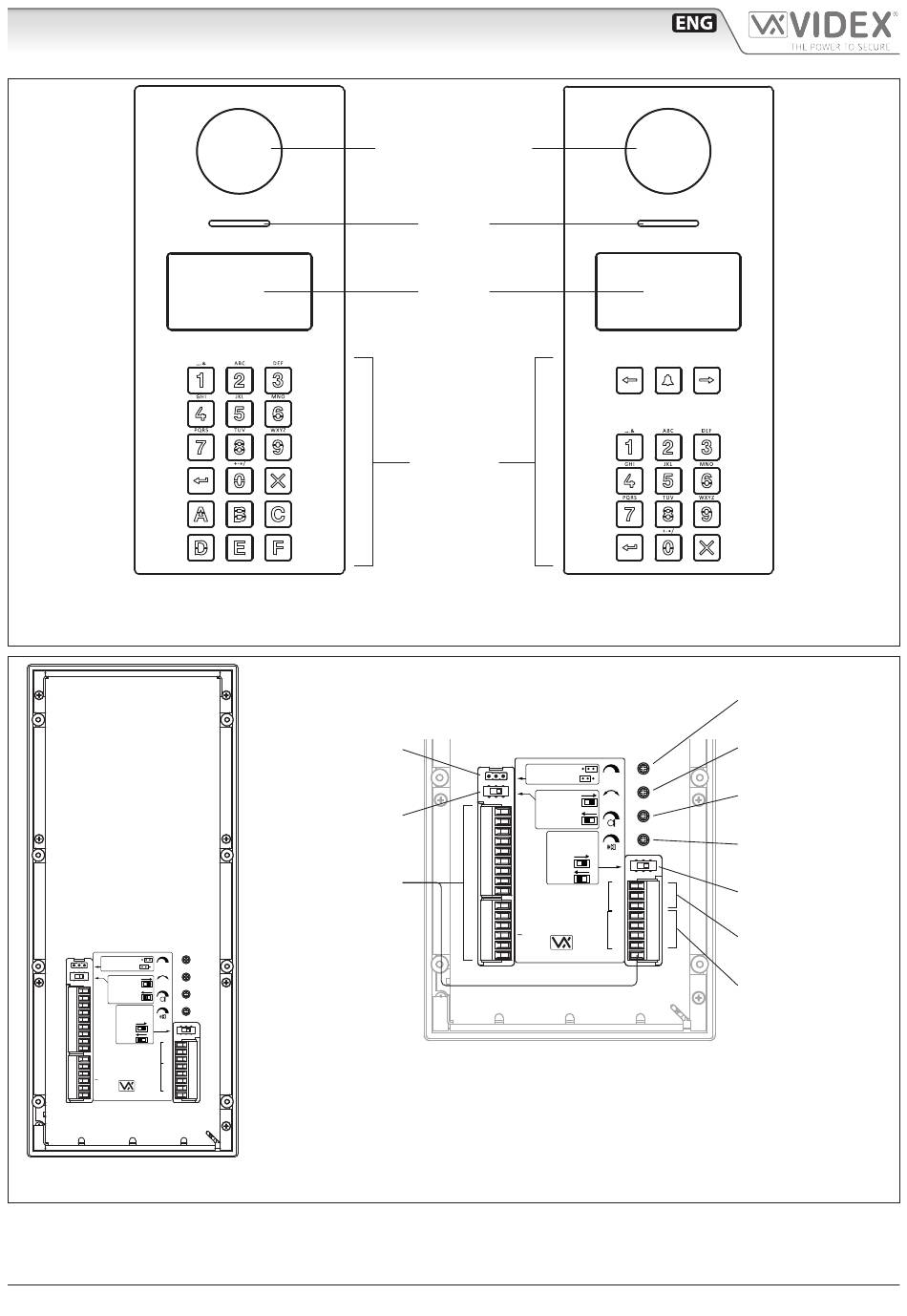

Fig. 1 Front view
Dry contact output
V.PB.CHIP
Capacitor discharge
Balanced V1, V2
Balance
Coax V2=V
12T
V1 not used
GNDV
V2/V
RS485
V1
BUS TERMINATION
PTE
Open
TRD
NO
Close
C
A
NC
RS485
B
SL
GND
BS
D0
L
D1
WIEGAND
LR
+12
LG
GND
OC OUTPUT
Made in Italy
Fig. 2 Back view
Art. 4212 - Installation instructions
Art. 4212V
Door Open Relay
Operating Mode jumper
Video signal setup
switch
Connection
terminals
Wide angle colour
camera
Speaker
Display
Keyboard
Dry contact output
Capacitor discharge
Balanced V1, V2
Coax V2=V
12T
V1 not used
GNDV
V2/V
V1
BUS TERMINATION
PTE
Open
TRD
NO
Close
C
NC
SL
BS
L
+12
GND
Made in Italy
- 1 -
Art. 4212RV
V.PB.CHIP
Balance
RS485
A
RS485
B
GND
D0
D1
WIEGAND
LR
LG
OC OUTPUT
66250203 - V4.4 - 15/05/22
Rev.0.1
Voice annunciation
speech adjustment
Audio balance
adjustment
Microphone
volume adjustment
Speaker
volume adjustment
RS485
bus termination switch
RS485
bus connection terminals
Wiegand
connection terminals
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Videx 4000 Series
Summary of Contents for Videx 4000 Series
- Page 1 4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Rev.0.1 Wide angle colour camera Speaker Display Keyboard Art. 4212V Art. 4212RV Fig. 1 Front view Voice annunciation speech adjustment Door Open Relay Audio balance Operating Mode jumper adjustment Dry contact output V.PB.CHIP...
- Page 2 4000 Series Vandal resistant (front plate in brushed stainless with 2mm thickness) digital call panel for Videx VX 2200 digital systems (2 wire BUS audio, 6 wire BUS video). This panel is compatible with the 4000 Series modular system and has the size of two 4000 Series modules.
- Page 3 4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Operation OPERATION STAND-BY MODE The display alternates between HOME1 page and logo (if enabled - see "Home 2" on 10:30 29/12/2015 pag. 8). HOME1 (shown in Fig. 3)is composed by 4 lines: VIDEX ELECTR.
-
Page 4: Acoustic Signals
- “ ” to scroll forward; - “ ” to alternate between capital and lower case letters. For instance, to type the name “VIDEX” it is necessary to press: 3 times “8” button = “V”; 3 times “4” button = “I”;... -
Page 5: Adding Users
4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming PROGRAMMING TO ENTER PROGRAMMING MODE From standby mode: • press “0” to enter the coded access mode; • enter the Master code (with engineer permissions - see "Master" on pag. 10) or Admin code (with limited permissions - see "Admin"... - Page 6 4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming SETTING QUICK CALL USER • enter programming mode as Master (see "How to insert a code" on pag. 3); • from the main programming (Fig. 8), press “1” to enter the user menu;...
- Page 7 4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming PROGRAMMING PARAMETERS USER PARAMETERS User par. menu Parameter Name Programming Method Permission Default value 1: Usr User name By panel and PC software “ “ 2: Flat Flat By panel and PC software...
-
Page 8: Switch Time
4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming HOME PARAMETERS Home par. menu Parameter Name Programming method Permission Default value 1: Line 1 Line 1 By panel and PC software 2: Line 2 Line 2 By panel and PC software... -
Page 9: Date Format
4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming BST/GMT ENABLE/DISABLE TRADE ENABLE Enable or disable BST/GMT automatic Summer/Winter time Enables the trade facility working in conjunctions with the trade adjustment. start and trade end time band and the TRD connection terminal. -
Page 10: Code Parameters
4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming CODE PARAMETERS Code par. menu Parameter Name Programming method Permission Default value 1: Master Master By panel and PC software Only Engineer 111111 2: Trade Trade By panel and PC software... -
Page 11: System Settings
4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming SYSTEM SETTINGS System par. menu Parameter Name Programming method Permission Default value 1: Language Language By panel and PC software Only Engineer English 2: ID By panel and PC software... - Page 12 4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming DEVICE Device par. menu Parameter Name Programming method Permission Default value 1: RFID RFID By panel and PC software Only Engineer Disabled 2: Voice Chip Voice Chip By panel and PC software...
- Page 13 4000 Series Vandal Resistant Range Art. 4212 Audio/video digital front panel Programming HOW TO CONNECT ELECTRIC LOCK The “door-open” relay can operate either as “dry contact” or “capacitive discharge” mode. • In “dry contact” operation mode the relay works in a traditional way, a power supply or a power source is needed to operate the lock (12-24Vac/dc 2A max), and activation lasts according to the door opening time programmed.
- Page 14 MANUAL REFERENCE To install the panel with a 4000 Series front support Art. 4852 or surface unit Art. 4882, please refer to the 4000 Series Mounting instructions provided with the front support or the surface unit or download it from this link: http://www.videx-electronics.com/download/66848500.pdf...
- Page 15 4000 Series Vandal Resistant Range Flush mounting door station installation Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 1. Embed the flush mounting box into the wall (160-170 cm between the top of the box and the floor level as shown in Fig. 1) pass- ing the cables (Fig.
- Page 16 4000 Series Vandal Resistant Range Surface mounting door station installation Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 1. To separate the panel from the surface box , first remove the two screws located on the bottom of the surface box using a screwdriver, then lever the panel from the bottom to extract it (Fig.
- Page 17 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Rev.0.1 Telecamera Wide angle a colori Altoparlante Display Tastiera Art. 4212V Art. 4212RV Fig. 1 Fronte Regolazione voce sintesi vocale Jumper modalità operativa Regolazione bilancia- relè apertura porta mento audio Dry contact output V.PB.CHIP Capacitor discharge...
- Page 18 Pannello di chiamata digitale Serie 4000 antivandalo (placca frontale in acciaio inox spazzolato 2 mm di spessore) per sistemi digitali Videx VX2200 (audio BUS 2 fili, video BUS 6 fili). Questo pannello digitale è compatibile con il sistema modulare della Serie 4000 e ha le dimensioni di due moduli della Serie 4000 .
-
Page 19: Come Effettuare Una Chiamata
HOME1 (Fig. 3) è composta da 4 linee: (se abilitato - vedi "RFID" a pag. 28). • la prima linea contiene data, ora e il simbolo VIDEX ELECTR. Data e ora hanno il formato specificato dal formato data e formata ora (vedi pag. 24); FLAT 3 •... -
Page 20: Segnali Acustici
- “ ” per scorrere avanti; - “ ” per alternare tra maiuscole e minuscole. Ad esempio, per digitare il nome “VIDEX” è necessario premere: 3 volte il pulsante “8” = “V”; 3 volte il pulsante “4” = “I”; 1 volte il pulsante “3” = “D”;... - Page 21 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione PROGRAMMAZIONE COME ENTRARE IN MODALITÀ PROGRAMMAZIONE In modalità standby: • premere “0” per entrare nella modalità accesso tramite codice; • inserire il codice Master (che include i permessi di ingegnere - vedi "Master" a pag. 26) oppure il codice Admin (con permessi limitati - vedi "Admin"...
-
Page 22: Chiamata Rapida
Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione CHIAMATA RAPIDA Questa caratteristica permette all'utente di impostare un utente preferito (solo uno) per essere chiamato in maniera rapida sem- plicemente premendo il pulsante La chiamata inizierà solo se l'utente selezionato è abilitato (vedi parametro utente "Enable" a pag. 23 ). NOTA: questa funzione è... - Page 23 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione PARAMETRI DI PROGRAMMAZIONE PARAMETRI UTENTE Menu par. Utente Nome parametro Metodo di programmazione Permessi Valore di default 1: Usr User name Da pannello o da software PC Tutti “ “...
- Page 24 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione PARAMETRI HOME Menu par. Home Nome parametro Metodo di programmazione Permessi Valore di default 1: Line 1 Line 1 Da pannello o da software PC Tutti 2: Line 2 Line 2 Da pannello o da software PC Tutti...
- Page 25 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione BST/GMT ENABLE/DISABLE TRADE ENABLE Abilita o disabilita l'aggiustamento automatico dell'ora BST/ Abilita il servizio trade che lavora insieme in congiunzione con GMT Estate/inverno. l'inizio e la fine della fascia d'orario trade e con il morsetto TRD. Quando la connessione TRD è...
- Page 26 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione PARAMETRI CODICE Menù par. Codice Nome parametro Metodo di programmazione Permessi Valore di default 1: Master Master Da pannello o da software PC Solo Ingegnere 111111 2: Trade Trade Da pannello o da software PC Solo Ingegnere 000000...
-
Page 27: Impostazioni Di Sistema
Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione IMPOSTAZIONI DI SISTEMA Menù par. Sistemi Nome parametro Metodo di programmazione Permessi Valore di default 1: Language Language Da pannello o da software PC Solo Ingegnere Inglese 2: ID Da pannello o da software PC Solo Ingegnere 3: Master... - Page 28 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione DISPOSITIVO Menù par. Dispositivo Nome parametro Metodo di programmazione Permessi Valore di default 1: RFID RFID Da pannello o da software PC Solo Ingegnere Disabilitato 2: Voice Chip Voice Chip Da pannello o da software PC Solo Ingegnere Disabilitato...
- Page 29 Serie 4000 Linea Antivandalo Art. 4212 Pannello digitale di chiamata audio/video Programmazione COME COLLEGARE LA SERRATURA ELETTRICA Il relè “apri-porta” può operare nel modo “contatti puliti” o nel modo “scarica capacitiva”: • Nel modo “contatti puliti” il relè funziona nella maniera classica, è necessario un alimentatore o una fonte di alimentazione per la serratura (12-24Vac/dc 2A max) e la durata di attivazione dipende dal tempo d’apertura porta programmato.
- Page 30 Per installare il pannello con supporto frontale Serie 4000 Art. 4852 o con scatola da superficie Art. 4882, si prega di fare riferimento alle istruzioni di montaggio Serie 4000 fornite a corredo con ogni supporto frontale o scatola da superficie oppure scaricarle dal seguente link: http://www.videx-electronics.com/download/66848500.pdf NOTE: • Questo tipo di installazione è disponibile solamente per le seguenti versioni del pannello: Art. 4212...
- Page 31 Serie 4000 Linea Antivandalo Montaggio posto esterno da incasso Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 1. Incorporare la scatola da incasso nella parete (160-170 cm tra il lato superiore della scatola e il pavimento come mostrato in Fig.
- Page 32 Serie 4000 Linea Antivandalo Montaggio posto esterno da superficie Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 1. Per separare il pannello dalla scatola da superficie , per prima cosa rimuovere le due viti situate sul fondo della scatola da superficie utilizzando un giravite e successivamente sollevare il pannello dal lato inferiore per estrarlo (Fig.
- Page 33 - 33 - 66250203 - V4.4 - 15/05/22...
- Page 34 - 34 - 66250203 - V4.4 - 15/05/22...
- Page 35 DISPOSAL In accordance with the Legislative Decree no. 49 of 14 March 2014 “Implementation of the Directive 2012/19/EU on waste electrical and electronic equipment (WEEE)”. The crossed-out bin symbol on the equipment or on the packaging indicates that when the product reaches the end of its lifetime, it must be collected separately from mixed municipal waste.
- Page 36 MANUFACTURER VIDEX ELECTRONICS S.P.A. FABBRICANTE Via del Lavoro, 1 FABRICANT 63846 Monte Giberto (FM) Italy FABRICANTE Tel (+39) 0734 631669 FABRIKANT Fax (+39) 0734 632475 www.videx.it - info@videx.it FABRICANTE ال� ش كة المص ن ِّ عة CUSTOMER SUPPORT VIDEX ELECTRONICS S.P.A.
