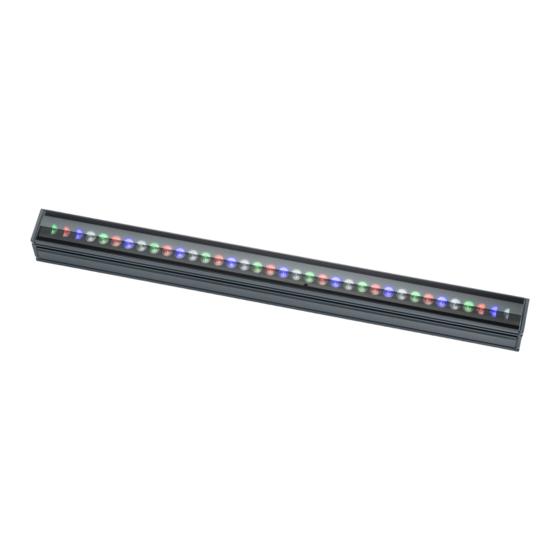

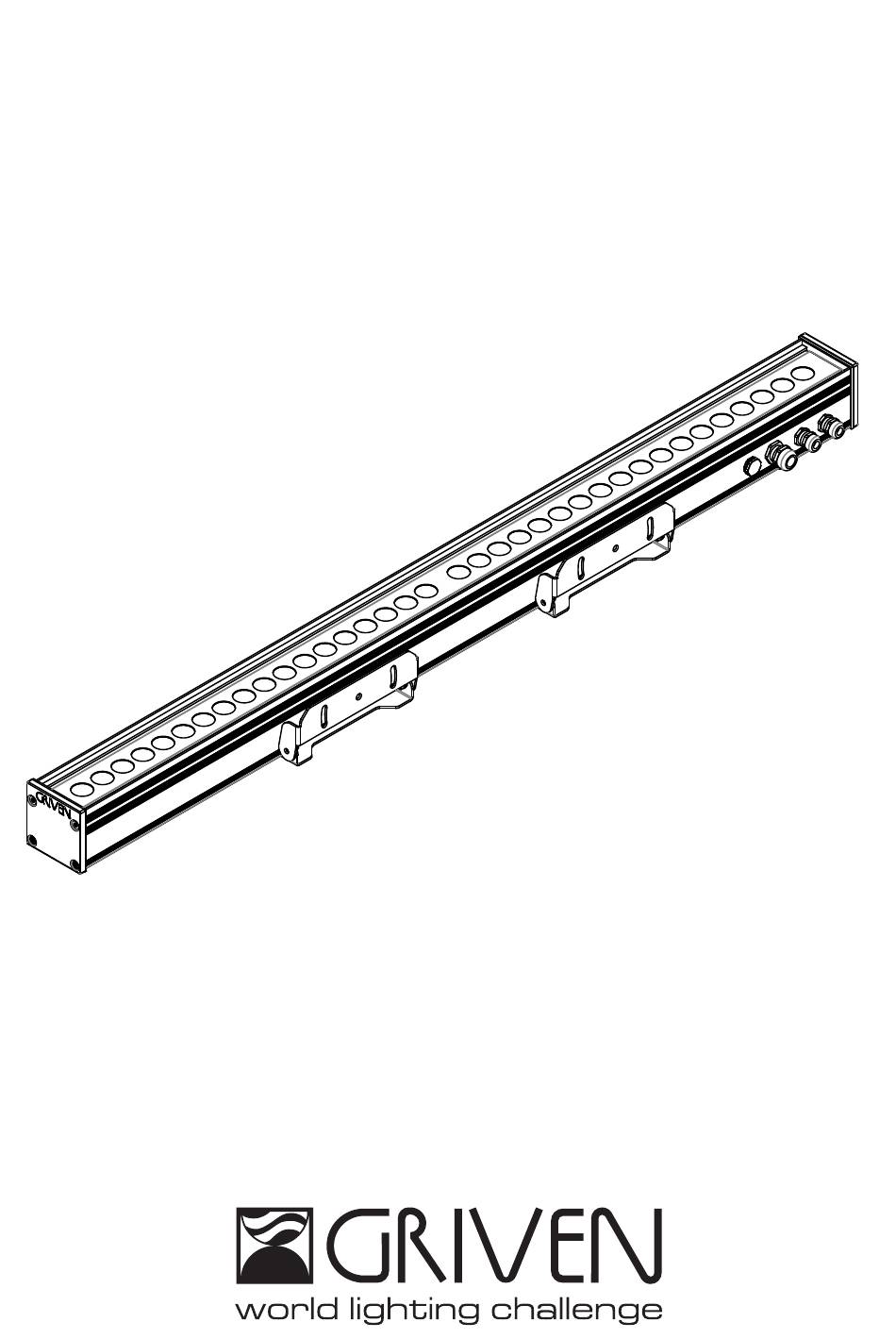

- Page 1 PARADE C-36 PARADE C-18 (AL4379) (AL4378) Manuale di istruzioni Instructions manual...
-
Page 2: Table Of Contents
1.1.2 Installazione................................4 1.1.3 Protezione dagli incendi ............................4 1.1.4 Protezione da solidi e liquidi .............................4 1.2 Normative ..................................4 2.0 Dimensioni .............................5 2.1 Dimensioni Parade C-36 ..............................5 2.2 Dimensioni Parade C-18 ..............................5 3.0 Imballo e trasporto ........................6 3.1 Imballo ...................................6 3.2 Trasporto ..................................6 4.0 Installazione ..........................6... - Page 3 1.1.2 Installation ................................16 1.1.3 Protection against burns and fire ...........................16 1.1.4 Weather protection..............................16 1.2 Compliance ................................16 2.0 Size ...............................17 2.1 Size Parade C-36.................................17 2.2 Size Parade C-18.................................17 3.0 Packaging and transport ......................18 3.1 Packaging ...................................18 3.2 Transport ..................................18 4.0 Installation ...........................18 4.1 Fixing ....................................18...
-
Page 4: Introduzione
1.0 Introduzione 1.1 Informazioni di sicurezza Attenzione! Questo prodotto è adatto solo ad un uso professionale, non ad un uso domestico. 1.1.1 Protezione da scariche elettriche • Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura. • Non utilizzate l’apparecchiatura in assenza di una connessione di terra. •... -
Page 5: Dimensioni
2.0 Dimensioni 2.1 Dimensioni Parade C-36 3 1/2" 90mm 2 3/4" 7/8" 1 3/4" 1 3/4" 69mm 23mm 45mm 45mm 1 1/8" 13" 30mm 330mm 1 3/8" 1 1/8" 35mm 30mm 10 1/8" 6 1/8" 6 7/8" 6 1/8" 10 1/8"... -
Page 6: Imballo E Trasporto
2 kit di connessione Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce. -
Page 7: Orientamento Del Fascio Di Luce
4.2 Orientamento del fascio di luce Svitando i dadi “1” e ruotando la piastra di supporto “2” otterrete due diverse modalità di orientamento del fa- scio di luce, come indicato dalle figure seguenti. Italiano... -
Page 8: Collegamento Della Tensione Di Alimentazione
4.3 Collegamento della tensione di alimentazione Il proiettore può funzionare con tensioni da 100-240Vac e con frequenze di 50 e 60Hz. Attenzione! • Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse. • Non installate mai l’apparecchio senza la connessione di terra. •... -
Page 9: Utilizzo Del Proiettore
5.0 Utilizzo del proiettore 5.1 Impostazione modo di funzionamento con telecomando Mediante il telecomando AL1321 è possibile selezionare uno dei seguenti modi di funzionamento: • Con controllo DMX512 Il proiettore viene controllato tramite segnale DMX512. • In modalità MASTER-SLAVE o AUTOMATICA I proiettori funzionano in modo indipendente senza bisogno di centraline di controllo (vedi capitolo 7.0 Funzionamento Master-Slave e Automatico). -
Page 10: Impostazione Dell'indirizzo Dmx Con L'accessorio Weezerd 1
5.3 Impostazione dell’indirizzo DMX con l’accessorio Weezerd 1 Per impostare l’indirizzo DMX utilizzando l’accessorio AL2660 Weezerd 1 riferirsi al manuale dell’accessorio (Capi- tolo 3.4.1 RDM Dev.). 5.4 Impostazione modo DMX con l’accessorio Weezerd 1 Per impostare il modo DMX utilizzando l’accessorio AL2660 Weezerd 1 riferirsi al manuale dell’accessorio (Capi- tolo 3.4.1 RDM Dev.). -
Page 11: Funzioni Dmx Con Modalità 5 Canali
6.2.3 Funzioni DMX con modalità 5 canali Canale Funzione Valore Descrizione Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso Verde 0-255 Controllo proporzionale 0-100% del colore Verde 0-255 Controllo proporzionale 0-100% del colore Blu Intensità luminosa 0% Dimmer 6-250 Controllo proporzionale intensità luminosa 0-100% 251-255 Intensità... -
Page 12: Configurazione Master
7.1 Configurazione MASTER Il proiettore può eseguire un programma cambiacolori preimpostato. Per eseguire il programma preimpostato vedere la tabella seguente: Funzione Tasti Descrizione L’inserimento o il disinserimento della modalità automatico sono possibili solo Configura- dopo il login. Il programma eseguito è: verde-ciano-blu-magenta-rosso-giallo- zione Master bianco. -
Page 13: Configurazione Colori Fissi Monocromatico Tramite Telecomando
Questo comando serve ad identificare il faro al quale si vuole accedere (l'identificazione avviene accendendo tutti i led con luminosità massima). • visualizzazione costruttore Viene visualizzato il nome del costruttore dell’apparecchio (Griven). • descrizione modello Viene visualizzato il modello dell’apparecchio. -
Page 14: Manutenzione
12.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. -
Page 15: Ricerca Dei Guasti
14.0 Ricerca dei guasti Problema Possibile causa Provvedimento Apparecchiatura non Controllate che i cavi di alimentazione siano collegati e alimentata. che ci sia tensione. Il proiettore non si accende. Scheda guasta. Verificare il funzionamento della scheda di controllo. Collegamento cavi Ispezionare connessioni e cavi. - Page 16 1.0 Introduction 1.1 Safety information Warning! This unit is suitable for professional use only, not for domestic use. 1.1.1 Protecting against electric shock • Disconnect the unit from mains supply before servicing it or performing any other action. • Always ground/earth the unit electrically. •...
- Page 17 2.0 Size 2.1 Size Parade C-36 3 1/2" 90mm 2 3/4" 7/8" 1 3/4" 1 3/4" 69mm 23mm 45mm 45mm 1 1/8" 30mm 13" 330mm 1 3/8" 1 1/8" 35mm 30mm 10 1/8" 6 1/8" 6 7/8" 6 1/8" 10 1/8"...
- Page 18 • Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents.
- Page 19 4.2 Adjusting light beam direction Untighten the screw “1” to regulate the position and the operating mode of the fixing plate”2”. Rotate the body of the unit towards desired direction. English...
- Page 20 4.3 Connection to mains power The unit can operate with voltage from 100-240Vac and with frequency of 50 and 60Hz. Warning! • Before connecting the unit, verify that power supplies features are compatible with the unit features. • The unit must never be installed if not grounded electrically. •...
- Page 21 5.0 Use of the unit 5.1 Setting operating mode with infrared remote control By using the infrared remote control AL1321 it is possible to select one of the following operating mode. • using DMX512 signal control mode Each fixture is controlled from DMX512 signal control. •...
- Page 22 5.3 DMX address setting with the accessory Weezerd 1 The DMX address can be set by using the accessory AL2660 Weezerd 1. Refer to the manual of the accessory (Chapter 3.4.1 RDM Dev.). 5.4 Setting DMX mode with the accessory Weezerd 1 The DMX mode can be set by using the accessory AL2660 Weezerd 1.
- Page 23 6.2.3 DMX functions with DMX MODE = 5 channels Channel Function Value Description 0-255 Proportional control 0-100% of the Red color Green 0-255 Proportional control 0-100% of the Green color Blue 0-255 Proportional control 0-100% of the Blue color Luminous output intensity 0% Dimmer 6-250 Proportional control of the luminous output intensity 0-100%...
- Page 24 7.1 MASTER configuration with infrared remote control The projector can perform a pre-set colour-changer programme. In order to perform such pre-set programme please refer to the chart below: Funzione Tasti Descrizione the input or the removing of the automatic mode can be performed only after the log in.
- Page 25 This command is used to identify the projector you want to get access to (the identification happens by swit- ching on at full intensity all the LEDs). • Manufacturer The name of the manufacturer (Griven) is displayed. • Model description The projector model is displayed.
- Page 26 • Check that the unit is not damaged mechanically. Replace those components which have got deteriorated. 11.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request.
- Page 27 14.0 Troubleshooting Inconvenience Possibile Cause Action Check that the power supply cable is connected and the Unit not powered up. unit is powered. The fixture will not turn Out of order PCB Check the PCB functions. Incorrect DMX cable Check connections and wires. Rectify inefficient connec- connection.
- Page 28 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it User’s manual rel. 2.00...
