3. VÉRIFICATIONS PRÉLIMINAIRES ET PREMIER DÉMARRAGE
• Etape 1 : réglage des fins de course moteur
Un boîtier de raccordement adapté doit être utilisé pour le réglage des fins de course avant de raccorder le
moteur à la centrale de commande.
• Etape 2 : raccordement moteur et alimentation de la platine
Une fois les fins de course réglés, connecter le moteur à la centrale de commande et l'alimenter.
Le buzzer émet 3 bips rapides si la mémoire est vide ou 1 bip long si des émetteurs sont mémorisés.
Après la mise sous tension, la centrale de commande fonctionnera uniquement en ouverture jusqu'à
ce que le fin de course haut soit atteint.
Vérifier le sens de fonctionnement de la porte; si le sens est inversé:
1- ARRÊTER le mouvement
2- Débrancher l'alimentation 230V~ de la centrale de commande
3- Inverser les fils NOIR et MARRON du moteur (bornes 5 et 7)
4- Rebrancher l'alimentation 230V~ de la centrale de commande

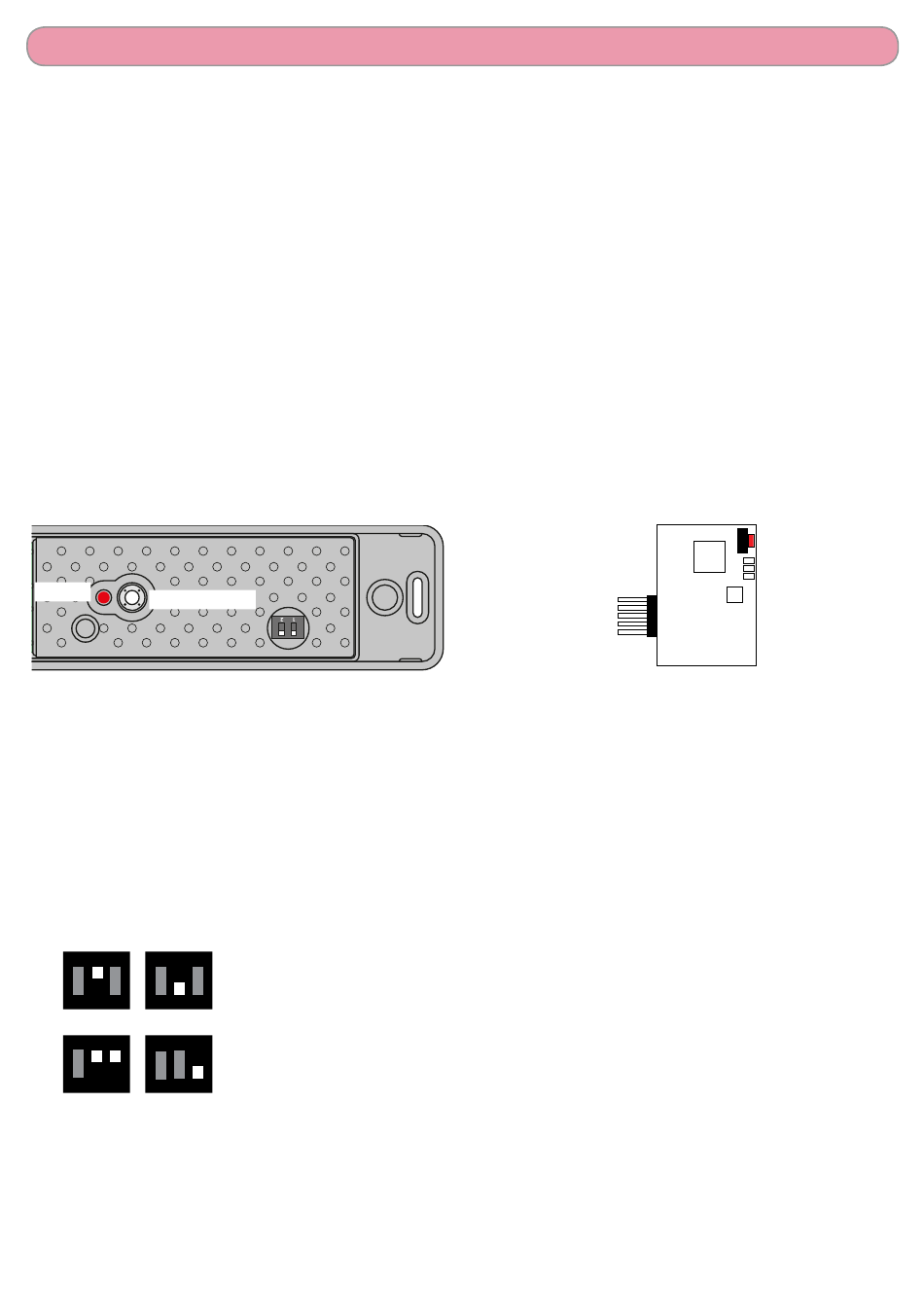

• Etape 3: activation de la barre-palpeuse sans fil
Vérifier que l'émetteur sur la lame finale (ESCLAVE) soit correctement alimenté, que le sélecteur de tension
soit sur la bonne position en fonction des piles utilisées et que tous les raccordements soient corrects,
comme expliqué au §2.2.
LED
bouton
+
1- Appuyer sur le bouton du récepteur (MAÎTRE) pendant 2 secondes, L1 et L2 vont clignoter.
2- Appuyer sur le bouton de l'émetteur de lame finale (ESCLAVE) pendant 2 secondes. La LED va clignoter.
Une fois mémorisé, L1 clignote régulièrement.
Vérifier le système en appuyant et gardant maintenu le bouton de l'émetteur de lame finale (ESCLAVE):
- LED allumée fixe sur l'esclave = OK
- LED clignotante sur l'esclave = pas de liaison radio
- LED L1 du Maître doit clignoter régulièrement
En cas de problème, le système peut-être exclus en suivant la procédure 3.3.
• Etape 4: mode de fonctionnement
ON ON
1 2 3 1
ON ON
1 2 3 1
En cas de problème, se référer au paragraphe "Dépannage" (§.9).
ATTENTION: la centrale de commande exécute une inversion du mouvement si la moindre erreur se produit.
Dans le cas où les organes de sécurité (à l'exception de l'entrée TB) sont défaillants ou sont activés, il est
tout de même possible de manœuvrer la porte, en maintenant appuyé le bouton de commande pendant
plus de 5s. La centrale de commande basculera automatiquement en mode homme-mort.
DIP2 ON:
OFF: Mode SEMI-AUTOMATIQUE. Ouverture automatique et fermeture en
2 3
DIP2=DIP3 ON: Fonction de refermeture automatique activée. Temporisation
par défaut de 30s. Cette fonction n'a d'effet que lorsque la porte
2 3
est complètement ouverte (fin de course haut).
DIP3 OFF: Fonction de refermeture automatique désactivée (réglage
ÉMETTEUR
LAME FINALE
(ESCLAVE)
Mode AUTOMATIQUE.
commande maintenue. La refermeture automatique est désactivée.
par défaut).
8
bouton
L3 led
L2 led
L1 led
CARTE RADIO
(MAÎTRE)
