Control system for garage doors
Installer's instruction manual
Product:
TVRDS868B01
Doc:
T763.03
Date:
13/11/18

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TVRDS868B01 and is the answer not in the manual?

Questions and answers

Related Manuals for TELECO AUTOMATION TVRDS868B01

Summary of Contents for TELECO AUTOMATION TVRDS868B01

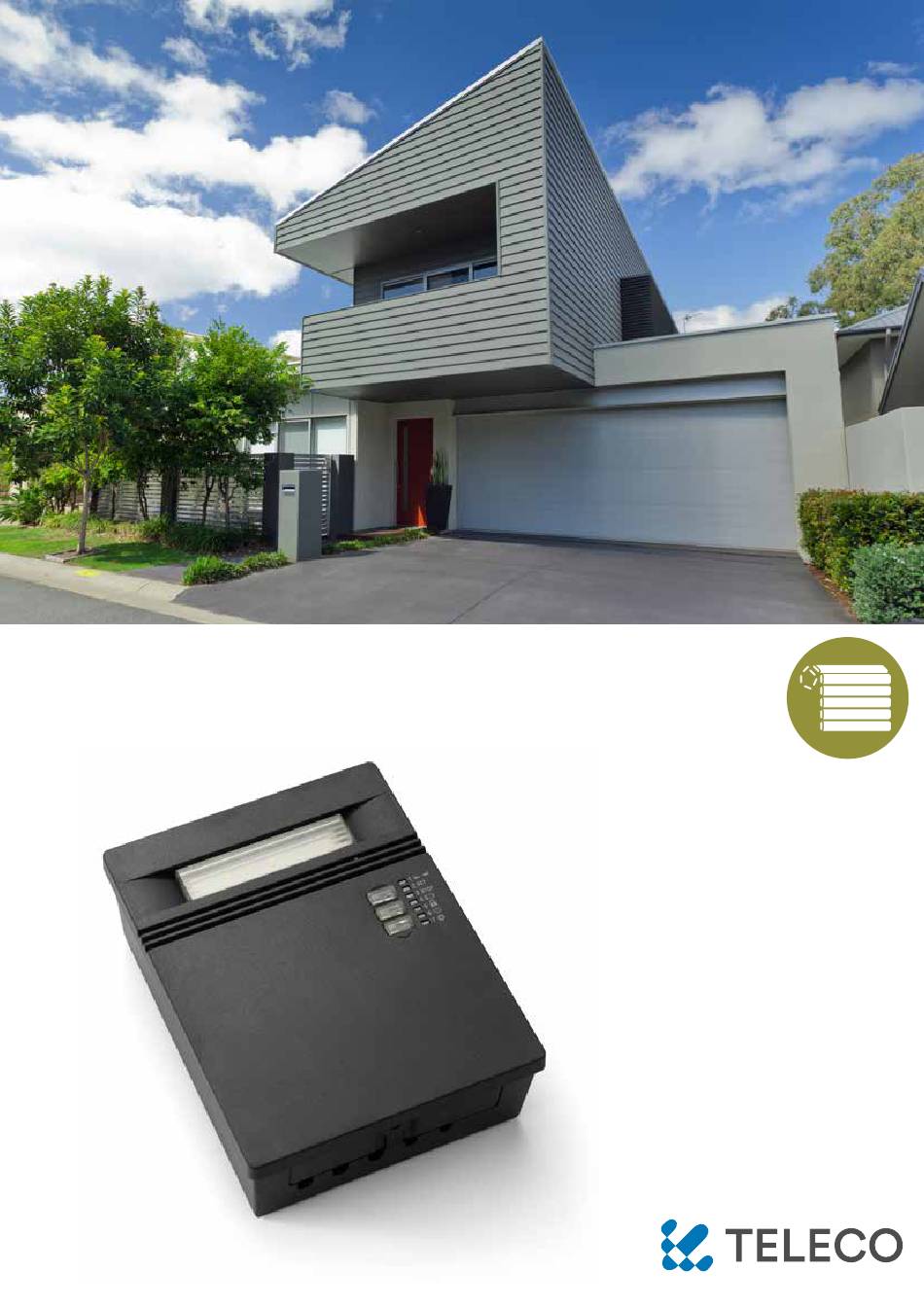

  • Page 1 Control system for garage doors Installer’s instruction manual Product: TVRDS868B01 Doc: T763.03 Date: 13/11/18...
  • Page 2 INDEX 1. PRODUCT DESCRIPTION --------------------------------------------------------------- p. 3 2. INSTALLATION ----------------------------------------------------------------------- p. 4 - 7 2.1 Mounting the product 2.2 Mounting the wireless safety system (BST24/BST25/BST25S) 2.3 Control unit diagram 2.4 Electrical connections 2.5 Wired safety device connections 3. PRELIMINARY CHECK AND INITIAL START-UP --------------------------------------- p.

  • Page 3: Product Description

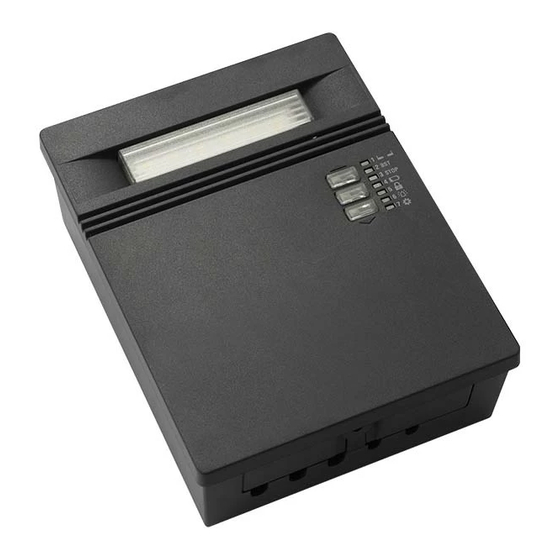

    1. PRODUCT DESCRIPTION TVRDS868B01 Control unit with integrated radio receiver for the remote control of tubular motors up to 700W, with built-in limit switch, for rolling shutters and rolling doors. FEATURES Compact plastic case with easy fixing and LED for alarms/status...

  • Page 4: Mounting The Product

    2.1 Mounting the product OPENING THE COVER 1. Remove the screw. 2. Lift the lid up. screw BOX DIMENSIONS FRONT SIDE REAR 165 mm 65 mm 130 mm...
  • Page 5 2.2 Mounting the wireless safety system (BST24/BST25/BST25S) The system is composed by a radio card (MASTER), plugged in the control unit, and a wireless transmitter (SLAVE) mounted on the door, usually close to the bottom slat, connected to the safety device. The device has got infrared low-consumption barrier (both safety systems), or 8,2KOhm resistive barrier safety edge (only for BST24/BST25).

  • Page 6: Control Unit Diagram

    2.3 Control unit diagram 1 - High voltage terminals Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY 2 - Low voltage terminals Tel. +39.0438.388511 Fax +39.0438.388536 Tel. +39.0438.388511 Fax +39.0438.388536 3 - 5A fuse Web site: www.telecoautomation.com Web site: www.telecoautomation.com...
  • Page 7 2.5 Wired safety device connections Infrared (IR) safety edge 8.2Kohm resistive safety edge 12 13 14 15 16 17 18 19 20 21 22 23 12 13 14 15 16 17 18 19 20 21 22 23 16- BROWN 17- GREEN 18- WHITE If no wired safety edge is used, connect a 8K2 resistor between terminals 16 and 17.
  • Page 8 3. PRELIMINARY CHECK AND INITIAL START-UP • Step 1: motor limit switch setting A proper connection box should be used to set the limit switch before wiring the motor in the control unit or follow the procedure described on par. 3.1. •...
  • Page 9 3.1 Limit switches configuration Procedure only with hold to run commands. The safety devices are excluded! Warning: keep it Press P2 button five times and keep it pressed pressed for at least 5 seconds. L7 starts 5 s) L7 flashes flashing.

  • Page 10: Light Output Mode

    3.3 Exclusion of safety edge in the last 5 cm of the closure In case of uneven floors, it could be necessary deactivating the safety edge in the last part of the closure (not more than 5 cm to comply with the standards) in order to avoid any accidental activation of the safety edge. This procedure must be performed by qualified installer only, who will take charge of its correct application.
  • Page 11 4. TRANSMITTER MEMORIZATION In order to carry the transmitter memorization out it is necessary use the P2 button of the front cover, entering the “programming mode” first. (STOP) (STOP) keep it pressed ENTERING THE PROGRAMMING MODE 5 s ) Press P2 five times and keep it pressed for at least 5 seconds.
  • Page 12 4.4 Four channels memorization OPEN ► Memorization of four button transmitter in one step. CLOSE ► STOP ► LIGHT ON - LIGHT OFF ► keep it pressed button to Press P2 six times and keep it pressed. memorize The buzzer emits a continuous sound. Press any button of the transmitter to memorize.
  • Page 13 4.7 Alarm function: shock sensor memorization Only for TVSSH868A01 (with BST25S is not necessary the shock sensor memorization). The wireless shock sensor (optional) detects any attempt of breaking or entering and send a signal TVSSH868A01 to the control unit that will activate the speaker (optional) for 1 minute.
  • Page 14 5. TRANSMITTERS DELETION In order to carry the transmitter deletion out it is necessary use the P2 button of the front cover, entering the “programming mode” first. (STOP) keep it pressed ENTERING THE PROGRAMMING MODE 5 s ) Press P2 five times and keep it pressed for at least 5 seconds.
  • Page 15 6.1 Auto close time setting This procedure configures the time lapse between complete opening and the automatic closure (if enabled). The default time is 30 seconds. It is possible to set the time from 5 seconds to 180 seconds. memorized memorized memorized memorized...

  • Page 16: Control Unit Reset

    7.1 “Holiday mode” The “Holiday mode” allows the user to temporarily lock the front cover buttons. Note: when the mode is activated, wireless and wired input commands are still enabled. ACTIVATION Press the P2 button in the front cover and keep it pressed for 5 seconds.

  • Page 17: Technical Specifications

    2 x 1.5V AA or 2 x 3.6V lithium batteries Consumption when transmitting 13mA The manufacturer, Teleco Automation s.r.l, declares that the type of radio equipment is compliant with Directive 2014/53/EU. The full text of the EU compliance declaration is available at the following Internet address: www.telecoautomation.com/ce.
  • Page 18 9. TROUBLESHOOTING (What to do if...) Acoustic signals from the control unit Sequence Meaning Solution 1 costant beep Faulty control unit Replace the control unit (continuous or intermittent) 2 beeps Motor problem - Set the limit switches - The thermal protection could be activated. Wait while the motor cools down.

  • Page 19: Led Meaning

    Led in the front cover LED Meaning Not used Safety test failure: wireless safety edge system Safety test failure: emergency STOP (TB input) Low batteries in the bottom slat transmitter “Holiday mode” activated Alarm from vibration sensor (see par. 4.7) Solid ON = powered ;...
  • Page 20 Branches: Headquarters: Teleco Automation France - France Teleco Automation Srl - Italy info@telecofrance.com info@telecoautomation.com Teleco Automation GmbH - Germany info.de@telecoautomation.com Teleco Automation Oceania Pty Ltd - Australia telecoautomation.com info@telecoautomation.com.au...

  • Page 21: Notice D'installation

    Système de commande pour portes de garage enroulables Notice d'installation Produit: TVRDS868B01 Doc: T763.03 Date: 20/11/18...
  • Page 22 INDEX 1. DESCRIPTION DU PRODUIT --------------------------------------------------------------- p. 3 2. INSTALLATION ----------------------------------------------------------------------- p. 4 - 7 2.1 Montage du produit 2.2 Montage du système de sécurité sans fil (BST24/BST25/BST25S) 2.3 Schéma 2.4 Branchements électriques 2.5 Branchements des organes de sécurité filaires 3.

  • Page 23: Description Du Produit

    1. DESCRIPTION DU PRODUIT TVRDS868B01 Centrale de commande avec récepteur radio intégré pour la commande à distance des moteurs jusqu'à 700W, avec fins de course intégrés, pour volets et portes enroulables. CARACTÉRISTIQUES Boîtier en plastique compact avec fixation facile et LED pour les alertes/états Face avant avec boutons pour le paramétrage et les commandes ouverture/stop/fermeture...
  • Page 24 2.1 Montage du produit OUVERTURE DU COUVERCLE 1. Retirez la vis. 2. Soulevez le couvercle vers le haut. DIMENSIONS DU BOITIER AVANT CÔTÉ ARRIÈRE 165 mm 65 mm 130 mm...
  • Page 25 2.2 Montage du système de sécurité sans fil (BST24/BST25/BST25S) Le système est composé d'une carte radio (MAÎTRE), embrochée dans l'unité de commande, et d'un émetteur (ESCLAVE) monté sur la porte, généralement sur la lame finale, relié au dispositif de sécurité. Le Dispositif peut être à...

  • Page 26: Branchements Électriques

    2.3 Schéma 1 - Bornes haute tension Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY 2 - Bornes basse tension Tel. +39.0438.388511 Fax +39.0438.388536 Tel. +39.0438.388511 Fax +39.0438.388536 3 - Fusible 5A Web site: www.telecoautomation.com Web site: www.telecoautomation.com 4 - Connexion antenne...
  • Page 27 2.5 Branchements des organes de sécurité filaires Barre-palpeuse infrarouge Barre-palpeuse résistive 8,2kΩ 12 13 14 15 16 17 18 19 20 21 22 12 13 14 15 16 17 18 19 20 21 22 16- MARRON 17- VERT 18- BLANC Si aucune barre-palpeuse n'est raccordée, mettre une résistance de 8,2kΩ...
  • Page 28 3. VÉRIFICATIONS PRÉLIMINAIRES ET PREMIER DÉMARRAGE • Etape 1 : réglage des fins de course moteur Un boîtier de raccordement adapté doit être utilisé pour le réglage des fins de course avant de raccorder le moteur à la centrale de commande. •...
  • Page 29 3.1 Réglage des fin de course Procédures uniquement en commandes maintenues. Les dispositifs de sécurité sont exclus! Avertissement: maintenir Appuyer sur le bouton P2 5 fois et maintenir appuyé appuyé pendant 5s. La LED L7 commence 5 s) LED L7 à...

  • Page 30: Réglage D'usine

    3.3 Exclusion de la barre-palpeuse dans les 5 derniers cm Dans le cas d'un seuil irrégulier, il peut être nécessaire de désactiver la barre-palpeuse dans les tous derniers centimètres lors de la fermeture (pas plus de 5cm en accord avec la norme en vigueur) afin d'éviter l'activation accidentelle de la barre-palpeuse.
  • Page 31 4. MÉMORISATION D'UN ÉMETTEUR Afin de mémoriser un émetteur, il est nécessaire d'utiliser le bouton P2 sur la face avant, activer le "mode programmation" au préalable. ACTIVATION DU MODE (STOP) (STOP) maintenir appuyé 5s ) PROGRAMMATION Appuyer P2 5 fois et maintenir appuyé pendant 5s.
  • Page 32 4.4 Mémorisation 4 canaux OUVERTURE ► Mémorisation des 4 boutons d'un émetteur. FERMETURE ► STOP ► ÉCLAIRAGE ON / OFF ► maintenir appuyé bouton à Appuyer sur P2 6 fois et maintenir appuyé. mémoriser Le buzzer émet un bip continu. Appuyer sur l'un des 4 boutons à...
  • Page 33 4.7 Fonction alarme : mémorisation du capteur de choc Procédure nécessaire uniquement pour le TVSSH868A01 (inutile pour le BST25S). Le détecteur de chocs sans fil (optionnel) détecte une tentative d'effraction et envoie un signal à la centrale de commande qui activera le buzzer TVSSH868A01 d'alarme (optionnel) pendant 1 minute, la LED L6 DIP1 DIP2 Sensibilité...
  • Page 34 5. SUPPRESSION DES ÉMETTEURS Afin de supprimer un émetteur, il est nécessaire d’utiliser le bouton P2 sur la face et d'activer le «mode programmation» au préalable. (STOP) maintenir appuyé ACTIVATION DU MODE 5 s ) PROGRAMMATION Appuyer P2 5 fois et maintenir appuyé pendant 5s.
  • Page 35 6.1 Temporisation de refermeture automatique Cette procédure permet de configurer le temps de pause entre une ouverture complète et la refermeture automatique (si activée). La temporisation par défaut est de 30s. Il est possible de choisir une durée entre 5s et 180s. mémorisé...
  • Page 36 7.1 Mode "vacances" Le "mode vacances" permet de bloquer temporairement les touches de la face avant. Note: Lorsque le mode est activé, les commandes radio et filaires sont toujours possibles. ACTIVATION Appuyer le bouton P2 sur la face avant et maintenir appuyé...

  • Page 37: Spécifications Techniques

    2 x 1.5V AA or 2 x 3.6V Batterie au lithium Consommation en transmission 13mA Le fabricant, Teleco Automation s.r.l, déclare que le type d’équipement radio est conforme avec la directive 2014/53/EU. Le texte intégral de la déclaration de conformité EU est disponible à l’adresse internet suivante: www.telecoautomation.com/ce.
  • Page 38 9. DÉPANNAGE (Que faire si…) Signaux sonores venant de la centrale de commande. Séquence Défaut Solution 1 bip constant Centrale de commande Remplacer la centrale de commande (continu ou défectueuse intermittent) 2 bips Problème moteur - Régler les fins de course - La protection thermique du moteur est peut-être activée.
  • Page 39 LED sur la face avant LED Défaut Défaut organe de sécurité: photocellules (entrée FTC) ou barre-palpeuse filaire Défaut organe de sécurité: barre-palpeuse sans fil Défaut organe de sécurité: parachute (entrée TB) Piles faibles dans l'émetteur de lame finale Mode "vacances" activé Alarme du capteur de chocs (voir §4.6) Allumée fixe = alimentation ;...
  • Page 40 Branches: Headquarters: Teleco Automation France - France Teleco Automation Srl - Italy info@telecofrance.com info@telecoautomation.com Teleco Automation GmbH - Germany info.de@telecoautomation.com Teleco Automation Oceania Pty Ltd - Australia telecoautomation.com info@telecoautomation.com.au...
