Conexión eléctrica
•
Desatornille y retire la tapa del panel eléctrico de la unidad condensadora.
•
Conecte cada cable a su terminal correspondiente de acuerdo a su número.
•
Conexión de tierra: afloje el tornillo de tierra en el panel eléctrico, posteriormente atornille el cable de tierra.
•
Conecte cada cable en su lugar utilizando una terminal de ojo.
•
Reinstale la tapa del panel eléctrico en su lugar.
Nota: No invierta la polaridad, podría causar malfuncionamiento del aparato. Revise que las conexiones sean firmes y no
estén haciendo falso contacto. Si hay un conector, conecte directamente.

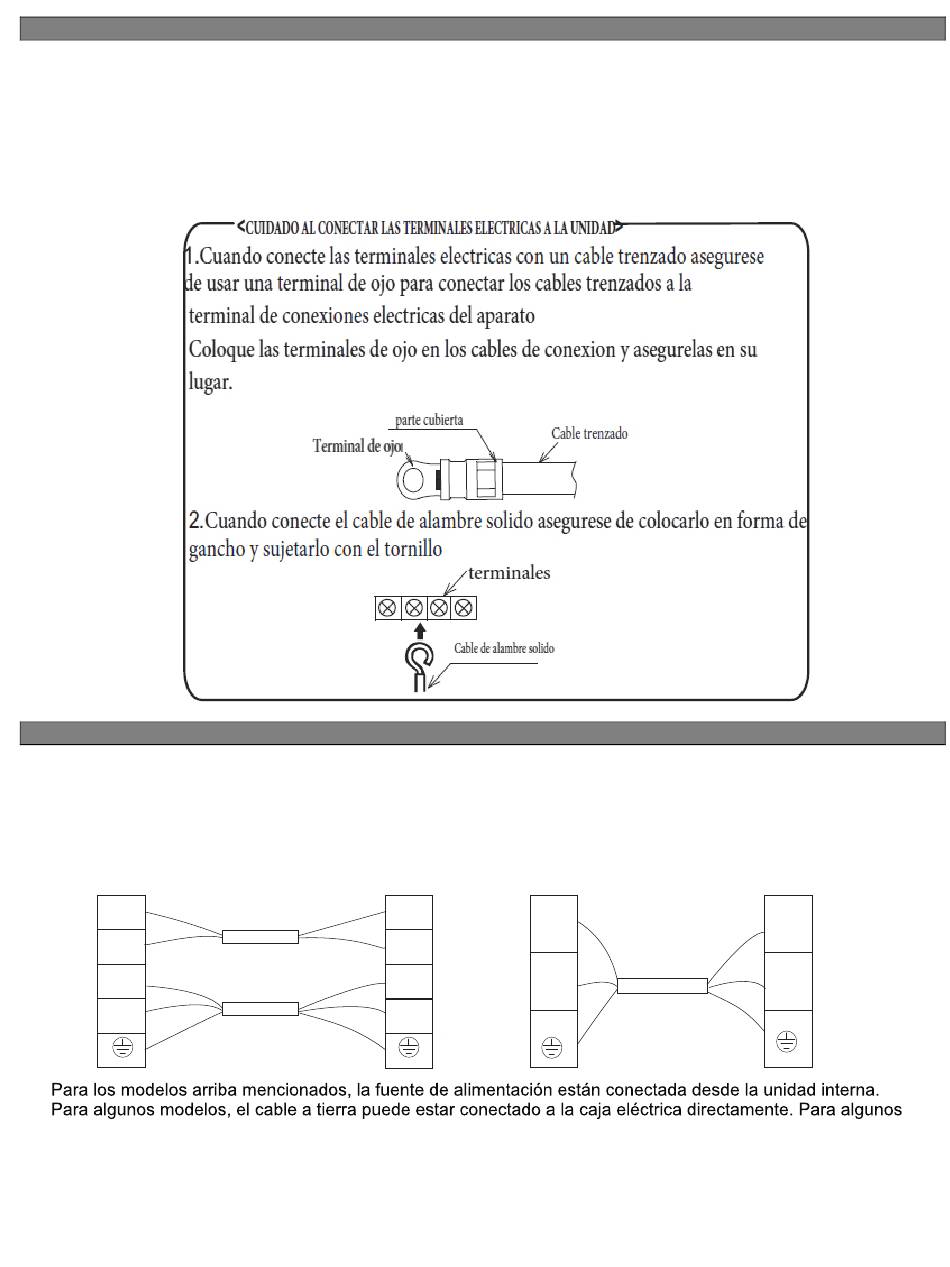

Diagrama de cableado
•
Cerciórese de que el color de los cables de la unidad exterior (unidad Evaporadora) y el número de terminal coincidan con
los de la unidad interior (unidad Condensadora).

Unidad interna

Terminal
Marrón
3L
Azul
2L
Cable de conexión de alimentación I
1L
Marrón
N
Azul
Cable de conexión de alimentación
Amarillo/Verde
Unidad externa Unidad interna
Terminal
Marrón
3L
Azul
2L
1L
Marrón
N
Azul
Amarillo/Verde
Terminal
Marrón
1L
Azul
N
Cable de conexión de alimentación
Amarillo/Verde
22

Unidad externa

Terminal
Marrón
1L
Azul
N
Amarillo/Verde
