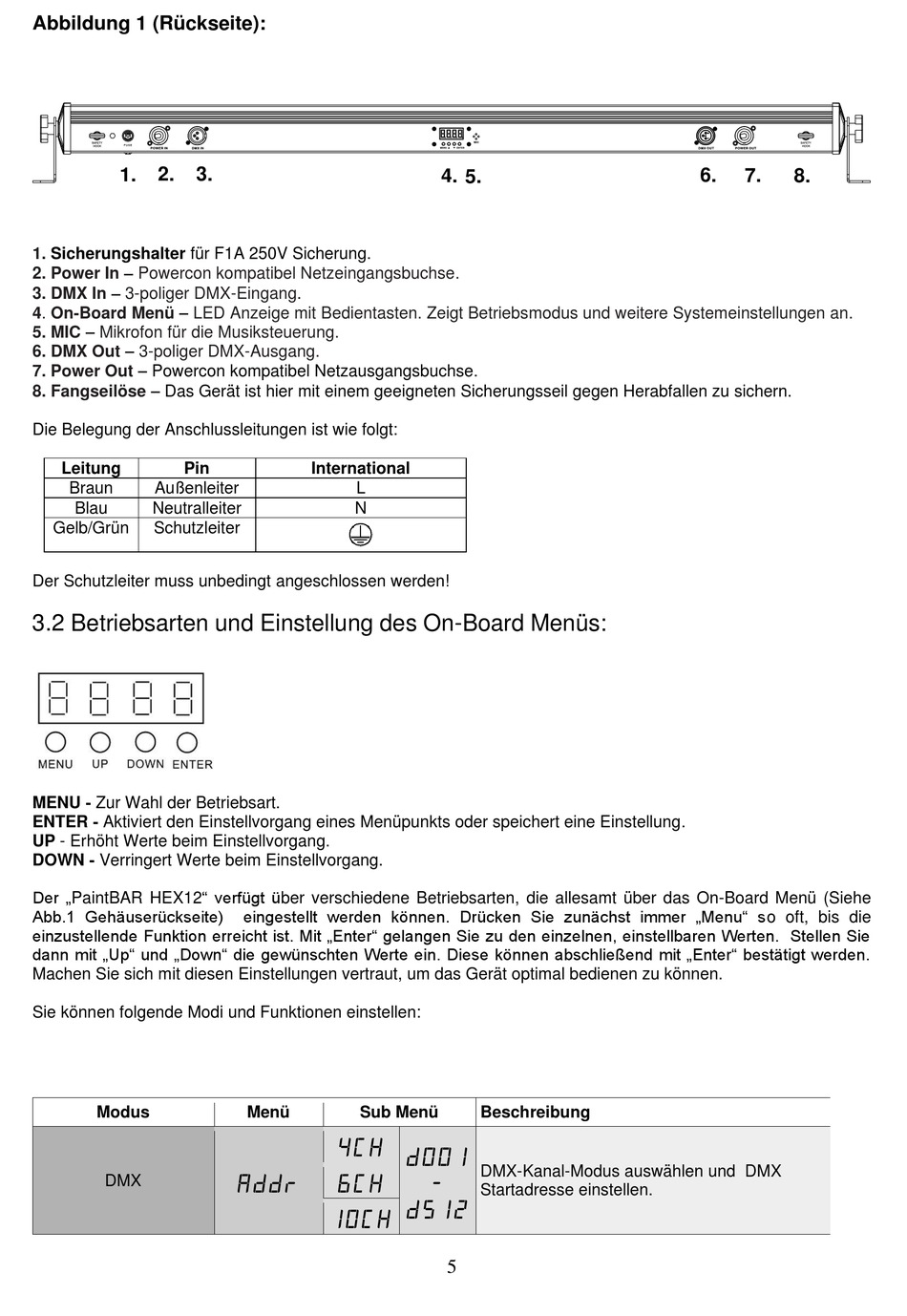

Abbildung 1 (Rückseite):
1. 2. 3.
1. Sicherungshalter für F1A 250V Sicherung.
2. Power In – Powercon kompatibel Netzeingangsbuchse.
3. DMX In – 3-poliger
DMX-Eingang.
4. On-Board Menü – LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an.
5. MIC – Mikrofon für die Musiksteuerung.
6. DMX Out – 3-poliger DMX-Ausgang.
7. Power Out –
Powercon kompatibel Netzausgangsbuchse.
8. Fangseilöse –
Das Gerät ist hier mit einem geeigneten Sicherungsseil gegen Herabfallen zu sichern.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
3.2 Betriebsarten und Einstellung des On-Board Menüs:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Der „PaintBAR HEX12" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe
Abb.1 Gehäuserückseite)
einzustellende Funktion erreicht ist. Mit „Enter" gelangen Sie zu den einzelnen, einstellbaren Werten. Stellen Sie
dann mit „Up" und „Down" die gewünschten Werte ein. Diese können abschließend mit „Enter" bestätigt werden.
Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.
Sie können folgende Modi und Funktionen einstellen:
Modus
DMX
International
L
N
eingestellt werden können. Drücken Sie zunächst immer „Menu" so oft, bis die
Menü Sub Menü
4CH d001
Addr 6CH
d512
10CH
4. 5.
Beschreibung
DMX-Kanal-Modus auswählen und DMX
-
Startadresse einstellen.
5
7.
6. 8.
