TKH security BL1004F4-EI Quick Start Manual

BL1004F4-EI

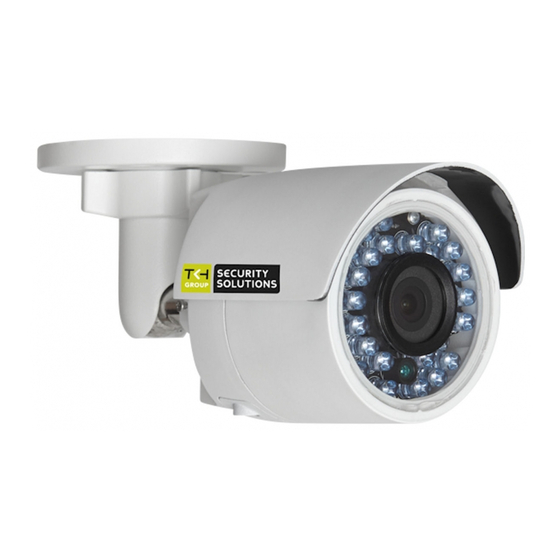

4 MP IP bullet camera
/ Caméra bullet IP 4 MP
Quick Start Guide
/ Guide Rapide
(a)

Unpack

/ Déballer
Subject to modification. Actual product and accessories may differ in appearance.
Sujet à modifications. Les produits et accessoires peuvent être différents.

Reset

/ Réinitialiser
*Reset button: Press and hold for 10 sec. when powering on or rebooting.
Warning: Restores factory default settings, including IP address, user name and
password!
*Bouton reset: Appuyer et maintenir 10 sec lors de l'allumage ou du reboot.
Attention: La remise a zéro usine supprime l'adresse IP et les mots de passe !
© Siqura B.V. 2017
Version 1.1 (171105-1.1)
BL1004F4-EI QSG (MW16)
Find additional manuals, the datasheet, the EU Declaration of
Conformity and the latest firmware for this product at:
http://www.tkhsecurity.com/support-files
Plus d'information sur le site ci-dessus.

Connect

/ Connecter

Use DHCP server

DHCP:
Reset button*
Bouton reset*
IP = 10.x.y.z
Micro SD
Not supported!
Non supporté !
RJ-45
802.3af PoE
IP66 ingress protection (optional)
Protection IP (option)
12 Vdc
/ Utiliser un serveur DHCP
IP = 10.x.y.z
Switch
IP = 10.x.y.z
DHCP

Mount and point

/ Montage et pointage
1
1
3 3
2
2
1. Fasten
2. Pan
/ Pan
3. Tilt / Tilt
4. Rotate

Use fixed IP address

/ Utiliser une adresse fixe
DHCP:
Switch
30 s
IP = 192.168.1.x
2 ~ 253
DHCP
Use Device Manager (see next) to discover the camera on the network.
Utiliser le "Device Manager (voir ci-après), pour retrouver la caméra sur le réseau.
http://www.tkhsecurity-usa.com
4
4
/ Fixer
/ Rotation
IP = 192.168.1.x
http://www.tkhsecurity.com
