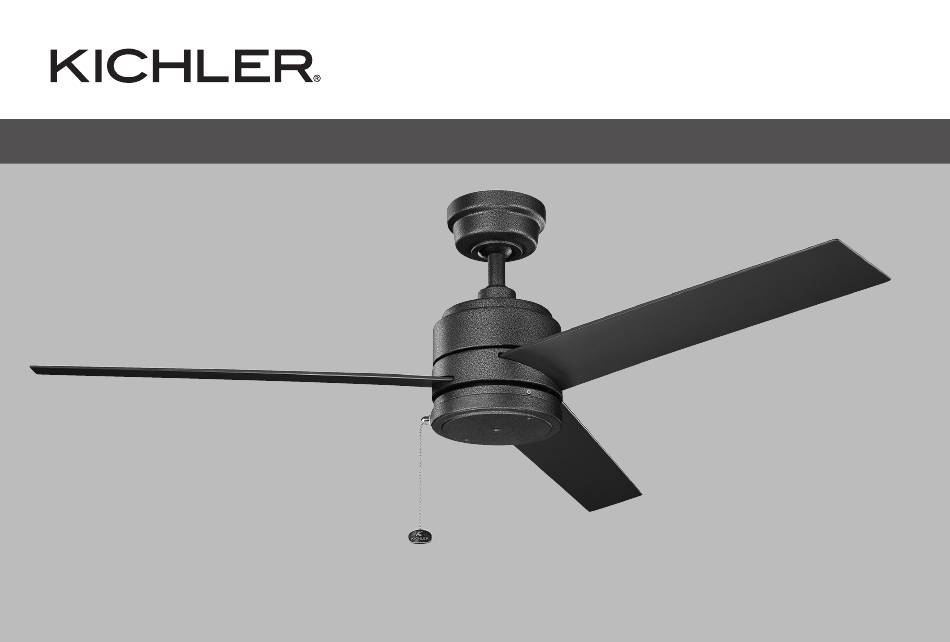

52" Arkwet
Weather+
™
™
Product images may vary slightly from actual product.
INSTRUCTION MANUAL
Model#: 339629
READ AND SAVE THESE INSTRUCTIONS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Arkwet Weather+ and is the answer not in the manual?

Questions and answers

Related Manuals for Kichler Lighting Arkwet Weather+

Summary of Contents for Kichler Lighting Arkwet Weather+

  • Page 1 52" Arkwet Weather+ ™ ™ Product images may vary slightly from actual product. INSTRUCTION MANUAL Model#: 339629 READ AND SAVE THESE INSTRUCTIONS...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SAFETY RULES ..............3 FINISHING THE INSTALLATION........ 11 TOOLS REQUIRED ............4 ATTACHING THE FAN BLADES .........12 PACKAGE CONTENTS ............4 INSTALLING THE MOUNTING PLATE ....12 MOUNTING OPTIONS .............5 INSTALLING THE SWITCH HOUSING .....13 HANGING THE FAN ............6 OPERATING INSTRUCTIONS ........14 INSTALLATION OF SAFETY CABLE ......

  • Page 3: Safety Rules

    SAFETY RULES CAUTION – RISK OF SHOCK – Disconnect Power at the main 10. WARNING: make sure the power is disconnected before circuit breaker panel or main fusebox before starting and during cleaning your fan. the installation. 11. To avoid personal injury or damage to the fan and other 2.

  • Page 4: Tools Required

    TOOLS REQUIRED • Phillips Screwdriver • Blade Screwdriver • 11 mm Wrench • Step Ladder • Wire Cutters PACKAGE CONTENTS Unpack your fan and check the contents . You should have the following items: A. Fan Blades (3) G. Switch Housing B.

  • Page 5: Mounting Options

    MOUNTING OPTIONS If there isn’t an existing UL (cUL for Canadian Installation) listed mounting box, then read the following instructions. Disconnect the power by removing fuses or turning off circuit breakers. Outlet box Secure the outlet box directly to the building structure. Use appropriate fasteners and building materials.

  • Page 6: Hanging The Fan

    HANGING THE FAN WARNING: All set screws must be checked, and retightened where Hanger Bracket necessary, before installation. REMEMBER to turn off the power before you begin. Ceiling Canopy To properly install your ceiling fan, follow the steps below. Step 1. Remove the decorative canopy bottom cover from the canopy by Canopy turning the cover counter clockwise.
  • Page 7 HANGING THE FAN (continued) Cross Pin WARNING: All set screws must be checked, and retightened where Hanger necessary, before installation. Ball Set Screw Step 5. Remove the hanger ball from the downrod assembly by loosening the set screw, unscrewing and removing the cross pin and unscrewing the ball off Download the rod.
  • Page 8 HANGING THE FAN (continued) Downrod Step 8. Slip the coupling cover, canopy cover and canopy onto the downrod. Canopy (Fig. 9) Canopy Cover Thread the hanger ball onto the downrod, insert the cross pin through the downrod and tighten. Now tighten the set screw. (Fig. 9) Coupling Cover Step 9.

  • Page 9: Installation Of Safety Cable

    INSTALLATION OF SAFETY CABLE (required for Canadian installation ONLY) A safety support cable is provided to help prevent the ceiling fan from falling, please install it as follows. Step 1. Attach the wood screw and washers to the ceiling joist next to the mounting bracket but do not tighten.

  • Page 10: Electrical Connections

    ELECTRICAL CONNECTIONS Power Lines 120V WARNING: To avoid possible electrical shock, be sure you have turned off the power at the main circuit panel. Green Ground Follow the steps below to connect the fan to your household wiring. Use the wire connecting nuts suppled with your fan. Secure the connectors with Wiring Box electrical tape.

  • Page 11: Finishing The Installation

    FINISHING THE INSTALLATION Step 1. Tuck all the connections neatly into the ceiling outlet box. Step 2. Slide the canopy up to the mounting bracket and place one of the key hole slots over the mounting screw on the mounting bracket. Rotate Outlet Box the canopy until the screw head locks in place at the narrow section of the key hole.

  • Page 12: Attaching The Fan Blades

    ATTACHING THE FAN BLADES CAUTION: To reduce the risk of electric shock, disconnect the electrical supply circuit to the fan before installing fan blades. Step 1. Attach a blade to a blade bracket using the screws and rubber washers provided. (Fig. 14) Slot Make sure the blade is straight when set on the blade bracket.

  • Page 13: Installing The Switch Housing

    INSTALLING THE SWITCH HOUSING CAUTION: To reduce the risk of electric shock, disconnect the electrical supply circuit to the fan before installing switch housing. Step 1. While holding the switch housing under your ceiling fan, push the square wire connectors together. One from the fan and one from the switch housing.

  • Page 14: Operating Instructions

    OPERATING INSTRUCTIONS Turn the power on and check the operation of your ceiling fan. The pull chain controls the 3 speeds of your ceiling fan. 1 pull = High, 2 pulls = Medium, 3 pulls = Low and the 4th pull turns the motor off.

  • Page 15: Troubleshooting

    TROUBLESHOOTING Problem Solution Fan will not start. 1. Check circuit fuses or breakers. 2. Check all electrical connections to ensure proper contact. CAUTION: Make sure the main power is OFF when checking any electrical connection. Fan sounds noisy. 1. Make sure all motor housing screws are snug. 2.
  • Page 16 TROUBLESHOOTING Problem Solution Fan wobble. 1. Check that all blade and blade arm screws are secure. 2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement.
  • Page 17 KICHLER LIGHTING LLC 30455 SOLON ROAD SOLON, OHIO 44139 CUSTOMER SERVICE 866.558.5706 8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY 2022/06/13 © Kichler Lighting LLC. All Rights Reserved.
  • Page 18 52 po Arkwet Weather+ ™ ™ Les images du produit peuvent varier légèrement par rapport au produit réel. MANUEL D’INSTRUCTIONS Modèle nº : 339629 LISEZ ET CONSERVEZ CES INSTRUCTIONS...
  • Page 19 TABLE DES MATIÈRES RÈGLES DE SÉCURITÉ ..........3 FIN DE L’INSTALLATION ..........11 OUTILS NÉCESSAIRES ..........4 FIXATION DES PALES DU VENTILATEUR ..12 CONTENU DU COLIS ..........4 INSTALLATION DE LA PLAQUE DE MONTAGE ..12 OPTIONS DE MONTAGE ...........5 INSTALLATION DU BOÎTIER DE COMMUTATEUR ..........13 SUSPENDRE LE VENTILATEUR ......6 INSTRUCTIONS D’UTILISATION ......

  • Page 20: Règles De Sécurité

    RÈGLES DE SÉCURITÉ ATTENTION : RISQUE DE CHOC : Débranchez l’alimentation 9. Évitez de placer des objets sur la trajectoire des pales. au panneau du disjoncteur principal ou à la boîte à fusibles 10. AVERTISSEMENT : assurez-vous que l’alimentation est principale avant de démarrer et pendant l’installation.

  • Page 21: Outils Nécessaires

    OUTILS NÉCESSAIRES • Tournevis cruciforme • Tournevis à lame • Clé de 11 mm • Escabeau • Pinces coupantes CONTENU DU COLIS Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants : A. Pales de ventilateur (3) G.

  • Page 22: Options De Montage

    OPTIONS DE MONTAGE S’il n’y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l’alimentation en retirant les fusibles ou en désactivant les disjoncteurs. Boîtier de sortie Fixez le boîtier de sortie directement à la structure du bâtiment.

  • Page 23: Suspendre Le Ventilateur

    SUSPENDRE LE VENTILATEUR AVERTISSEMENT : Toutes les vis de réglage doivent être vérifiées et Support de suspension resserrées si nécessaire avant l’installation. RAPPELEZ-VOUS de couper l’alimentation avant de commencer l’installation. Auvent de plafond Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.
  • Page 24 SUSPENDRE LE VENTILATEUR (suite) Broche croisée AVERTISSEMENT : Toutes les vis de réglage doivent être vérifiées et Boule de resserrées si nécessaire avant l’installation. suspension Vis de réglage Étape 5. Retirez la boule de suspension de l’assemblage de la tige descendante en desserrant les vis de réglage, en dévissant et retirant la Télécharger goupille transversale et en dévissant la boule hors de la tige.
  • Page 25 SUSPENDRE LE VENTILATEUR (suite) Tige descendante Étape 8. Glissez le couvercle du couplage, le cache de l’auvent et l’auvent sur Auvent la tige descendante. (Fig. 9) Cache de l’auvent Enfilez la boule de suspension sur la tige descendante, insérez la tige transversale à...

  • Page 26: Installation Du Câble De Sécurité

    INSTALLATION DU CÂBLE DE SÉCURITÉ (requis pour l’installation canadienne UNIQUEMENT) Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de plafond de tomber, veuillez l’installer comme suit. Étape 1. Fixez la vis à bois et les rondelles à la solive de plafond à côté du support de montage, mais ne serrez pas.

  • Page 27: Raccordements Électriques

    RACCORDEMENTS ÉLECTRIQUES Lignes électriques 120 V AVERTISSEMENT : Pour éviter tout risque d’électrocution, assurez-vous d’avoir coupé l’alimentation au panneau de circuit principal avant de Fil de terre vert procéder au câblage. Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage Boîtier de câblage domestique.

  • Page 28: Fin De L'installation

    FIN DE L’INSTALLATION Étape 1. Rentrez soigneusement toutes les connexions dans la boîte de sortie au plafond. Étape 2. Faites glisser l’auvent jusqu’au support de montage et placez l’une Boîtier de sortie des fentes du trou de serrure sur la vis de montage du support de montage. Faites tourner l’auvent jusqu’à...

  • Page 29: Fixation Des Pales Du Ventilateur

    FIXATION DES PALES DU VENTILATEUR ATTENTION : Pour réduire le risque d’électrocution, débranchez le circuit d’alimentation électrique du ventilateur avant d’installer les pales du ventilateur. Étape 1. Fixez une pale à un support de pale à l’aide des vis et des Fente rondelles en caoutchouc fournies.

  • Page 30: Installation Du Boîtier De Commutateur

    INSTALLATION DU BOÎTIER DE COMMUTATEUR ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit d’alimentation électrique du ventilateur avant d’installer boîtier d’interrupteur. Étape 1. Tout en tenant le boîtier d’interrupteur sous votre ventilateur de plafond, poussez les connecteurs carrés des fils ensemble. Un pour le ventilateur et un pour le boîtier d’interrupteur.

  • Page 31: Instructions D'utilisation

    INSTRUCTIONS D’UTILISATION Rétablissez le courant et vérifiez le fonctionnement de votre ventilateur de plafond. La chaîne de traction commande les 3 vitesses de votre ventilateur de plafond. Tirer 1 fois = Élevé, tirer 2 fois = Moyen, tirer 3 fois = Bas et tirer 4 fois éteint le moteur.

  • Page 32: Dépannage

    DÉPANNAGE Problème Solution Le ventilateur ne 1. Vérifiez les fusibles ou les disjoncteurs. démarre pas. 2. Vérifiez tous les raccordements électriques pour assurer un bon contact. ATTENTION : Assurez-vous que l’alimentation principale est coupée lors de la vérification de tout raccordement électrique. Le ventilateur fait 1.
  • Page 33 DÉPANNAGE Problème Solution Le ventilateur vacille. 1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées. 2. La plupart des problèmes d’oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l’une des pales.
  • Page 34 KICHLER LIGHTING LLC 30455 SOLON ROAD SOLON, OHIO 44139 SERVICE À LA CLIENTÈLE 866.558.5706 8 h à 17 h EST, DU LUNDI AU VENDREDI 2022/06/13 © Kichler Lighting LLC. Tous droits réservés.
  • Page 35 Arkwet Weather+ de 52" ™ ™ Las imágenes del producto pueden diferir ligeramente del producto real. MANUAL DE INSTRUCCIONES Modelo n.°: 339629 LEER Y GUARDAR ESTAS INSTRUCCIONES...
  • Page 36 ÍNDICE NORMAS DE SEGURIDAD........3 FINALIZACIÓN DE LA INSTALACIÓN ....11 HERRAMIENTAS NECESARIAS ......4 COLOCACIÓN DE LAS ASPAS DEL VENTILADOR ...........12 CONTENIDO DEL PAQUETE........4 INSTALACIÓN DE LA PLACA DE MONTAJE ..12 OPCIONES DE MONTAJE .........5 INSTALACIÓN DE LA CARCASA COLGAR EL VENTILADOR ........6 DEL INTERRUPTOR ..........

  • Page 37: Normas De Seguridad

    NORMAS DE SEGURIDAD PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA. Desconecte 9. Evite colocar objetos en el camino de las aspas. la energía en el panel del disyuntor principal o en la caja de 10. ADVERTENCIA: asegúrese de que la corriente esté fusibles principal antes de comenzar y durante la instalación.

  • Page 38: Herramientas Necesarias

    HERRAMIENTAS NECESARIAS • Destornillador Phillips • Destornillador plano • Llave de 11 mm • Escalera de mano • Cortadores de alambre CONTENIDO DEL PAQUETE Desempaque su ventilador y verifique el contenido. Debería tener los siguientes elementos: A. Aspas del ventilador (3) G.

  • Page 39: Opciones De Montaje

    OPCIONES DE MONTAJE Si no existe una caja de montaje con certificación UL (cUL para la instalación canadiense), lea las siguientes instrucciones. Desconecte la corriente quitando los fusibles o apagando los disyuntores. Caja de salida Fije la caja de salida directamente a la estructura del edificio. Utilice sujetadores y materiales de construcción adecuados.

  • Page 40: Colgar El Ventilador

    COLGAR EL VENTILADOR ADVERTENCIA: Todos los tornillos de fijación deben revisarse y volverse a Soporte para colgar apretar cuando sea necesario antes de la instalación. RECUERDE desconectar la corriente antes de comenzar la instalación. Dosel de techo Para instalar correctamente su ventilador de techo, siga los pasos a continuación. Paso 1.
  • Page 41 COLGAR EL VENTILADOR (continuación) Pasador cruzado ADVERTENCIA: Todos los tornillos de fijación deben revisarse y volverse a Bola de apretar cuando sea necesario antes de la instalación. suspensión Tornillo de fijación Paso 5. Retire la bola de suspensión del conjunto de la varilla de extensión aflojando el tornillo de fijación, desatornillando y quitando el pasador Descargar transversal y desatornillando la bola para quitarla de la varilla.
  • Page 42 COLGAR EL VENTILADOR (continuación) Varilla de extensión Paso 8. Deslice la cubierta del acoplamiento, la cubierta del dosel y el dosel Dosel por la varilla de extensión. (Figura 9) Cubierta del dosel Enrosque la bola de suspensión en la varilla de extensión, inserte el pasador transversal a través la varilla de extensión y apriete.

  • Page 43: Instalación Del Cable De Seguridad

    INSTALACIÓN DEL CABLE DE SEGURIDAD (requerido para la instalación canadiense ÚNICAMENTE) Se proporciona un cable de soporte de seguridad para ayudar a evitar que el ventilador de techo se caiga; instálelo de la siguiente manera. Paso 1. Fije el tornillo para madera y las arandelas a la viga del techo junto al Soporte de montaje Fije el cable de seguridad soporte de montaje, pero no los apriete.

  • Page 44: Conexiones Eléctricas

    CONEXIONES ELÉCTRICAS Líneas eléctricas de 120V ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de haber desconectado la energía en el panel del circuito principal. Conexión a tierra verde Siga los pasos a continuación para conectar el ventilador al cableado doméstico. Utilice las tuercas para la conexión de cables suministradas con Caja de cableado el ventilador.

  • Page 45: Finalización De La Instalación

    FINALIZACIÓN DE LA INSTALACIÓN Paso 1. Meta todas las conexiones cuidadosamente en la caja de salida del techo. Paso 2. Deslice el dosel hacia arriba hasta el soporte de montaje y coloque Caja de salida una de las ranuras del orificio de la llave sobre el tornillo del soporte de montaje.

  • Page 46: Colocación De Las Aspas Del Ventilador

    COLOCACIÓN DE LAS ASPAS DEL VENTILADOR PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, desconecte el circuito de suministro eléctrico al ventilador antes de instalar las aspas. Ranura Paso 1. Fije un aspa a un soporte de aspa usando los tornillos y las arandelas de goma proporcionadas.

  • Page 47: Instalación De La Carcasa Del Interruptor

    INSTALACIÓN DE LA CARCASA DEL INTERRUPTOR PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, desconecte el circuito de suministro eléctrico al ventilador antes de instalar la carcasa del interruptor. Paso 1. Mientras sostiene la carcasa del interruptor debajo del ventilador de techo, empuje los conectores de cable cuadrado juntos.

  • Page 48: Instrucciones De Funcionamiento

    INSTRUCCIONES DE FUNCIONAMIENTO Encienda la corriente y verifique el funcionamiento del ventilador de techo. Mediante la cadena de tracción se controlan las tres velocidades del ventilador de techo. 1 tirón = alto, 2 tirones = medio, 3 tirones = bajo y el cuarto tirón apaga el motor.

  • Page 49: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS Problema Solución El ventilador 1. Verifique los fusibles o disyuntores del circuito. no arranca. 2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado. PRECAUCIÓN: Asegúrese de que la corriente principal esté APAGADA cuando verifique cualquier conexión eléctrica. El ventilador 1.
  • Page 50 RESOLUCIÓN DE PROBLEMAS Problema Solución Oscilación del 1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes. ventilador. 2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las aspas no son iguales.
  • Page 51 KICHLER LIGHTING LLC 30455 SOLON ROAD SOLON, OHIO 44139 SERVICIO AL CLIENTE 866.558.5706 8:00 A. M. A 5:00 P. M. EST, DE LUNES A VIERNES 13/06/2022 © Kichler Lighting LLC. Todos los derechos reservados.
