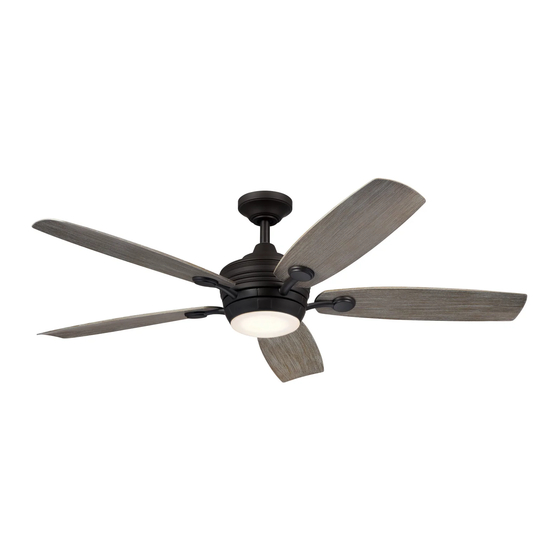

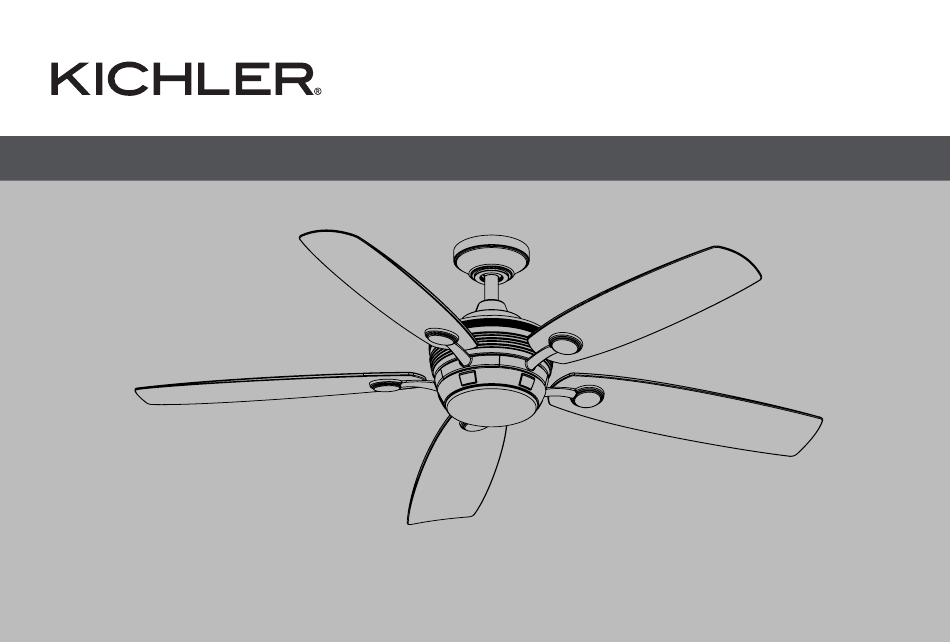

56" Tranquil / 56" Tranquil Weather+
Product images may vary slightly from actual product.
INSTRUCTION MANUAL
Model# 310080, 310130
READ AND SAVE THESE INSTRUCTIONS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tranquil and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kichler Lighting Tranquil

Summary of Contents for Kichler Lighting Tranquil

  • Page 1 56” Tranquil / 56" Tranquil Weather+ Product images may vary slightly from actual product. INSTRUCTION MANUAL Model# 310080, 310130 READ AND SAVE THESE INSTRUCTIONS...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SAFETY RULES ..............3 INSTALLING THE LIGHT PLATE ......………....14 TOOLS REQUIRED ............5 INSTALLING THE LIGHT KIT AND GLASS SHADE ....15 PACKAGE CONTENTS ..........5 INSTALLING THE “COOLTOUCH” CONTROL SYSTEM WALL PLATE .................16 MOUNTING OPTIONS ..........6 INSTALLING AND REMOVING THE HANDHELD HANGING THE MOTOR ASSEMBLY ......7 TRANSMITTER ..........….......17 INSTALLATION OF SAFETY SUPPORT ....10...

  • Page 3: Safety Rules

    Electrical installation should be performed by a need to be replaced. Due to the complexity of the qualified licensed electrician. installation of this fan, a qualified licensed electrician is strongly recommended. 56" Tranquil / 56" Tranquil Weather+ | 3...
  • Page 4 SAFETY RULES The outlet box and support structure must be 15. After making the electrical connections, spliced securely mounted and capable of reliably supporting conductors should be turned upward and pushed a minimum of 15.9 kg (35 pounds). Use only cULus carefully up into outlet box.

  • Page 5: Package Contents

    3.) Safety cable hardware : J. Light Kit Wood screw (1) , K. Glass Shade Spring washer (1), L. Wall control Kit: Flat washer (1) Receiver (1), Control (1), Metal Plate (1), 56" Tranquil / 56" Tranquil Weather+ | 5...

  • Page 6: Mounting Options

    MOUNTING OPTIONS If there is not an existing UL (cUL for Canadian Installation) listed mounting box, then read the following instructions. Disconnect the power by removing fuses or turning off circuit breakers. Outlet box Secure the outlet box directly to the building structure. Use appropriate fasteners and building materials.

  • Page 7: Hanging The Motor Assembly

    NOTE: Make sure to keep loosened hardware separate to avoid confusion during Hairpin installation. Fig. 6 Step 3. Loosen the two set screws on the motor coupling. (Fig. 7) Set Screw Fig. 7 56" Tranquil / 56" Tranquil Weather+ | 7...
  • Page 8 HANGING THE MOTOR ASSEMBLY (continued) Clevis Pin Hairpin Downrod Step 4. Carefully feed fan wires and safety cable up through the downrod. Thread the downrod onto the motor coupling until the clevis pin holes Motor are aligned. Next, replace the clevis pin and hairpin, then tighten both set Coupling screws.
  • Page 9 ( Fig. 10) The entire motor body should not rotate if this is done correctly. Registration Slot WARNING: Failure to properly seat the check tab can damage the ceiling fan during operation. Check Tab Fig. 10 56" Tranquil / 56" Tranquil Weather+ | 9...

  • Page 10: Installation Of Safety Support

    INSTALLATION OF SAFETY SUPPORT (required for Canadian installation ONLY) Flat Washer A safety support cable is provided to help prevent the ceiling fan from faIling, please Wood Screw Support Brace install it as follows. Spring Washer Ceiling Outlet Box Step 1. Drive a wood screw and washers into the side of the brace that holds the outlet box.

  • Page 11: Electrical Connections

    WHITE (Neutral ) wire from the ceiling to the WHITE wire marked “ AC IN N” from Ground wire the receiver. Secure all the wire connections with the plastic wire connectors provided. Blue (for light) White (Neutral) ( Fig. 14) Fig. 14 56" Tranquil / 56" Tranquil Weather+ | 11...

  • Page 12: Completing The Motor Installation

    ELECTRICAL CONNECTIONS Mounting Step 4. If your outlet box has a ground wire (green or bare copper) connect Bracket Canopy it to the fan ground wires. Otherwise, connect the fan ground wire to the Shoulder mounting bracket. Secure the wire connection with a plastic nut provided. Screw After connecting the wires, spread them apart so that the green and white Shoulder...

  • Page 13: Attaching The Fan Blades

    Step 2. Fasten blade assembly to the holes located on the bottom of the motor assembly. Tighten the two pre-installed motor screws in the blade bracket. (Fig.19) Repeat steps for the remaining blade assemblies. Motor Assembly Blade Assembly Fig. 19 56" Tranquil / 56" Tranquil Weather+ | 13...

  • Page 14: Installing The Light Plate

    INSTALLING THE LIGHT PLATE Step 1. Remove the screw marked with a brown dot label on the mounting plate and keep for later use. Loosen the other two (do not remove).(Fig.20) Mounting Plate Step 2. Place the two slot holes on the light plate over the 2 screws previously loosened from the mounting plate.

  • Page 15: Installing The Light Kit And Glass Shade

    Step 3. Secure the glass shade to light plate by turning in a clockwise direction. Twist the glass shade gradually until it snaps on to the light plate. DO NOT Light Kit OVER-TIGHTEN. (Fig. 24) Fig. 23 Glass Shade Fig. 24 56" Tranquil / 56" Tranquil Weather+ | 15...

  • Page 16: Installing The "Cooltouch" Control System Wall Plate

    INSTALLING THE COOLTOUCH CONTROL SYSTEM WALL PLATE ™ CAUTION: MAKE SURE THE ELECTRICITY IS TURNED OFF AT THE MAIN JUNCTION Outlet Box BOX OR THE CORRECT FUSE HAS BEEN PULLED OFF AT THE MAIN JUNCTION BOX Switch BEFORE CONTINUING. Wall Plate WARNING: All wiring must be in accordance with the National Electrical Code local electrical codes.

  • Page 17: Installing And Removing The Handheld Transmitter

    (Fig. 29) NOTE: If not used for long periods of time, remove batteries to prevent damage to the handset control. Store the control away from excessive heat or humidity. Batteries Batteries Fig. 29 56" Tranquil / 56" Tranquil Weather+ | 17...
  • Page 18 OPERATING INSTRUCTIONS NOTE: Each handset control carries a unique ID code to facilitate communication between paired devices. The ID code is set by factory and is not user changeable. However, you will be required to perform an ID code learning process manually under these circumstances: •...

  • Page 19: Reverse Function

    • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician or help. 56" Tranquil / 56" Tranquil Weather+ | 19...

  • Page 20: Troubleshooting

    TROUBLESHOOTING Problem Problem Solution Solution Fan will not start. Fan will not start. 1. Check circuit fuses or breakers. 1. Check circuit fuses or breakers. 2. Check all electrical connections to ensure proper contact. 2. Check all electrical connections to ensure proper contact. CAUTION: Make sure the main power is OFF when checking CAUTION: Make sure the main power is OFF when checking any electrical connection.
  • Page 22 KICHLER LIGHTING LLC 7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131 CUSTOMER SERVICE 866.558.5706 8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY REV. 04-MAR-2022 © Kichler Lighting LLC. All Rights Reserved.
  • Page 23 56” Tranquil / 56" Tranquil Weather+ Les images du produit peuvent varier légèrement par rapport au produit réel. MANUEL D'INSTRUCTIONS Modèle n° 310080, 310130 LISEZ ET CONSERVEZ CES INSTRUCTIONS...
  • Page 24 TABLE DES MATIÈRES LES RÈGLES DE SÉCURITÉ ........3 INSTALLATION DE LA PLAQUE D’ÉCLAIRAGE ....14 OUTILS NÉCESSAIRES ..........5 INSTALLATION DU KIT D'ÉCLAIRAGE ET DU VERRE ..15 CONTENU DU COLIS ............5 INSTALLATION DE LA PLAQUE MURALE DU SYSTÈME DE COMMANDE « COOLTOUCH » ...... 16 OPTIONS DE MONTAGE ..........6 INSTALLATION ET DÉMONTAGE DE SUSPENDRE L'ENSEMBLE MOTEUR .....7...
  • Page 25 Code ANSI/NFPA 70 et aux codes électriques locaux. soutenir un ventilateur. En raison de la complexité de L'installation électrique doit être effectuée par un l'installation de ce ventilateur, un électricien agréé électricien qualifié et agréé. qualifié est fortement recommandé. 56" Tranquil / 56" Tranquil Weather+ | 3...
  • Page 26 RÈGLES DE SÉCURITÉ La boîte de sortie et la structure de support doivent 15. Après avoir effectué les raccordements électriques, être solidement montées et capables de supporter les conducteurs raccordés doivent être tournés vers le de manière fiable un minimum de 15,9 kg (35 lb). haut et poussés avec précaution dans le boîtier de sortie.

  • Page 27: Contenu Du Colis

    3.) Matériel du câble de sécurité : J. Kit d'éclairage Vis à bois (1), K. Abat-jour en verre rondelle à ressort (1), L. Kit de commande murale : rondelle plate (1) Récepteur (1), commande (1), plaque métallique (1), 56" Tranquil / 56" Tranquil Weather+ | 5...

  • Page 28: Options De Montage

    OPTIONS DE MONTAGE S'il n'y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en désactivant les disjoncteurs. Boîtier de sortie Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés.

  • Page 29: Suspendre L'ensemble Moteur

    REMARQUE : Assurez-vous de garder le matériel détaché séparément pour éviter Vis de réglage toute confusion lors de l'installation. Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 7) Fig. 7 56" Tranquil / 56" Tranquil Weather+ | 7...
  • Page 30 SUSPENDRE L'ENSEMBLE MOTEUR (suite) Axe de chape Épingle Tige descendante Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité à travers la tige descendante. Vissez la tige descendante sur Couplage l'accouplement du moteur jusqu'à ce que les trous des broches de la chape moteur soient alignés.
  • Page 31 Fente de l'enregistrement AVERTISSEMENT : Le fait de ne pas installer correctement la languette de contrôle peut endommager le ventilateur de plafond pendant le fonctionnement. Vérifier l'onglet Fig. 10 56" Tranquil / 56" Tranquil Weather+ | 9...

  • Page 32: Installation Du Support De Sécurité

    INSTALLATION DU SUPPORT DE SÉCURITÉ (requis pour l'installation canadienne UNIQUEMENT) Rondelle plate Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de plafond Vis à bois Renfort de soutien de tomber, veuillez l'installer comme suit. Rondelle à...
  • Page 33 Bleu (POUR LUMIÈRE) Fil de terre depuis le récepteur. Fixez tous les raccords de fils avec les connecteurs de fils en plastique Bleu (pour la lumière) Blanc (neutre) fournis. (Fig. 14) Fig. 14 56" Tranquil / 56" Tranquil Weather+ | 11...

  • Page 34: Terminer L'installation Du Moteur

    RACCORDEMENTS ÉLECTRIQUES Support de Étape 4. Si votre boîtier de sortie a un fil de terre (cuivre vert ou nu), montage Monture raccordez-le aux fils de terre du ventilateur. Sinon, connectez le fil de terre du Vis à ventilateur au support de montage. Fixez le raccord du fil avec un écrou en épaulement plastique fourni.

  • Page 35: Fixation Des Pales Du Ventilateur

    Étape 2. Fixez l'assemblage de la pale aux trous situés au bas de l’assemblage moteur. Serrez les deux vis de moteur préinstallées dans le support de pale. (Fig.19) Répétez les étapes pour les assemblages des pales restantes. Assemblage Assemblage de pale du moteur Fig. 19 56" Tranquil / 56" Tranquil Weather+ | 13...

  • Page 36: Installation De La Plaque D'éclairage

    INSTALLATION DE LA PLAQUE D'ÉCLAIRAGE Étape 1. Retirez la vis marquée d'une étiquette à points sur la plaque de montage et conservez-la pour une utilisation ultérieure. Desserrez les deux autres (ne les retirez pas). (Fig. 20) Plaque de montage Étape 2. Placez les deux trous de fente sur la plaque d’éclairage sur les 2 vis précédemment desserrées depuis la plaque de montage.

  • Page 37: Installation Du Kit D'éclairage Et Du Verre

    Tournez progressivement l'abat-jour en verre Fig. 23 jusqu'à ce qu'il s'enclenche sur la plaque d’éclairage. NE SERREZ PAS TROP. (Fig. 24) Abat-jour en verre Fig. 24 56" Tranquil / 56" Tranquil Weather+ | 15...

  • Page 38: Installation De La Plaque Murale Du Système De Commande Cooltouch

    INSTALLATION DE LA PLAQUE MURALE DU SYSTÈME DE COMMANDE COOLTOUCH ™ Boîtier de sortie ATTENTION : ASSUREZ-VOUS QUE L’ÉLECTRICITÉ EST COUPÉE AU NIVEAU DE LA Changer BOÎTE DE RACCORDEMENT PRINCIPALE OU QUE LE FUSIBLE CORRECT A ÉTÉ RETIRÉ Plaque murale AU NIVEAU DE LA BOÎTE DE RACCORDEMENT PRINCIPALE AVANT DE CONTINUER.

  • Page 39: L'émetteur Portatif

    REMARQUE : Si elle n'est pas utilisée pendant de longues périodes, retirez les piles pour éviter d'endommager la télécommande. Stockez la télécommande Piles Batteries à l'abri d'une chaleur ou d'une humidité excessive. Fig. 29 56" Tranquil / 56" Tranquil Weather+ | 17...
  • Page 40 INSTRUCTIONS D'UTILISATION REMARQUE : Chaque télécommande porte un code d'identification unique pour faciliter la communication entre les appareils couplés. Le code d'identification est défini en usine et n'est pas modifiable par l'utilisateur. Cependant, vous devrez effectuer manuellement un processus d'apprentissage du code d'identification dans ces circonstances : •...

  • Page 41: Fonction Inverse

    • Augmentez l’espace entre l'équipement et le récepteur. • Branchez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est raccordé. • Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. 56" Tranquil / 56" Tranquil Weather+ | 19...

  • Page 42: Dépannage

    DÉPANNAGE Problème Problème Solution Solution Le ventilateur ne Le ventilateur ne 1. Vérifiez les fusibles ou les disjoncteurs. 1. Vérifiez les fusibles ou les disjoncteurs. démarre pas. démarre pas. 2. Vérifiez tous les raccordements électriques pour assurer un bon contact. 2.
  • Page 43 KICHLER LIGHTING LLC 7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131 SERVICE À LA CLIENTÈLE 866.558.5706 8 h à 17 h EST, DU LUNDI AU VENDREDI RÉV. 04-MAR-2022 © Kichler Lighting LLC. Tous droits réservés.
  • Page 44 56” Tranquil / 56” Tranquil Weather+ Las imágenes del producto pueden diferir ligeramente del producto real. MANUAL DE INSTRUCCIONES Número de modelo 310080, 310130 LEER Y GUARDAR ESTAS INSTRUCCIONES...
  • Page 45 ÍNDICE REGLAS DE SEGURIDAD..........3 INSTALACIÓN DE LA PLACA DE LUZ........14 HERRAMIENTAS NECESARIAS........5 INSTALACIÓN DEL KIT DE LUZ Y PANTALLA DE VIDRIO..15 CONTENIDO DEL PAQUETE........5 INSTALACIÓN DE LA PLACA DE PARED DEL SISTEMA DE CONTROL “COOLTOUCH”...........16 OPCIONES DE MONTAJE..........6 INSTALACIÓN Y EXTRACCIÓN DEL TRANSMISOR CÓMO COLGAR EL CONJUNTO DEL MOTOR ..7 DE MANO............….......17 INSTALACIÓN DE SOPORTE DE SEGURIDAD..10...

  • Page 46: Reglas De Seguridad

    Debido a la complejidad de la instalación La instalación eléctrica debe ser realizada por un de este ventilador, se recomienda enfáticamente la electricista calificado. intervención de un electricista certificado y calificado. 56" Tranquil / 56” Tranquil Weather+ | 3...
  • Page 47 NORMAS DE SEGURIDAD La caja de salida y la estructura de soporte deben 15. Después de realizar las conexiones eléctricas, los estar montadas de manera segura y ser capaces conductores empalmados deben girarse hacia arriba de soportar de manera confiable un mínimo de y empujarse con cuidado hacia la caja de distribución.

  • Page 48: Herramientas Necesarias

    3.) Accesorios del cable de seguridad: Tornillo para madera (1), K. Pantalla de vidrio Arandela de resorte (1), L. Kit de control de pared: Arandela plana (1) Receptor (1), Control (1), Placa Metálica (1), 56" Tranquil / 56” Tranquil Weather+ | 5...

  • Page 49: Opciones De Montaje

    OPCIONES DE MONTAJE Si no existe una caja de montaje con certificación UL (cUL para la instalación canadiense), lea las siguientes instrucciones. Desconecte la energía quitando los fusibles o apagando los disyuntores. Caja de salida Fije la caja de distribución directamente a la estructura del edificio.

  • Page 50: Cómo Colgar El Conjunto Del Motor

    NOTA: Asegúrese de mantener los accesorios sueltos separados para evitar Tornillo de fijación confusiones durante la instalación. Paso 3. Afloje los dos tornillos de fijación en el acoplamiento del motor. (Figura 7) Figura 7 56" Tranquil / 56” Tranquil Weather+ | 7...
  • Page 51 CÓMO COLGAR EL CONJUNTO DEL MOTOR (continuación) Pasador de horquilla Horquilla Varilla de extensión Paso 4. Pase con cuidado los cables del ventilador y el cable de seguridad hacia arriba a través de la varilla de extensión. Enrosque la varilla de Acoplamiento extensión en el acoplamiento del motor hasta que los orificios del pasador del motor...
  • Page 52 (Figura 10) Todo el cuerpo del motor no debe girar si se hace correctamente. Ranura de registro ADVERTENCIA: El no asentar correctamente la lengüeta de retención puede dañar el ventilador de techo durante el funcionamiento. Lengüeta de retención Figura 10 56" Tranquil / 56” Tranquil Weather+ | 9...

  • Page 53: Instalación De Soporte De Seguridad

    INSTALACIÓN DEL SOPORTE DE SEGURIDAD (requerido para la instalación canadiense SOLAMENTE) Arandela plana Tornillo para madera Soporte de apoyo Arandela de resorte Se proporciona un cable de soporte de seguridad para ayudar a evitar que el ventilador Techo Caja de salida de techo se caiga;...

  • Page 54: Conexiones Eléctricas

    Conecte el cable BLANCO (neutro) del techo al cable BLANCO marcado “CA DE Azul (para la luz) Blanco (neutro) ENTRADA N” del receptor. Fije todas las conexiones de cables con los conectores de cable de plástico provistos. (Figura 14) Figura 14 56" Tranquil / 56” Tranquil Weather+ | 11...

  • Page 55: Completar La Instalación Del Motor

    CONEXIONES ELÉCTRICAS Soporte de Paso 4. Si su caja de salida tiene un cable de tierra (de cobre verde o desnudo) montaje Dosel conéctelo a los cables de tierra del ventilador. De lo contrario, conecte el Tornillo de cable de tierra del ventilador al soporte de montaje. Fije la conexión del cable resalto con una tuerca de plástico proporcionada.

  • Page 56: Colocación De Las Aspas Del Ventilador

    Apriete los dos tornillos del motor preinstalados en el soporte del aspa. (Figura 19) Conjunto del motor Conjunto del aspa Repita los pasos para los conjuntos del aspa restantes. Figura 19 56" Tranquil / 56” Tranquil Weather+ | 13...

  • Page 57: Instalación De La Placa De Luz

    INSTALACIÓN DE LA PLACA DE LUZ Paso 1. Retire el tornillo marcado con una etiqueta de punto marrón en la placa de montaje y guárdelo para su uso posterior. Afloje los otros dos (no los quite). (Figura 20) Placa de montaje Paso 2.

  • Page 58: Instalación Del Kit De Luz Y Pantalla De Vidrio

    Kit de luz las agujas del reloj. Gire la pantalla de vidrio gradualmente hasta que encaje en la placa de luz. NO AJUSTE EN EXCESO. (Figura 24) Figura 23 Pantalla de vidrio Figura 24 56" Tranquil / 56” Tranquil Weather+ | 15...

  • Page 59: Control "Cooltouch

    INSTALACIÓN DEL SISTEMA DE CONTROL COOLTOUCH ™ CON LA PLACA DE PARED Caja de salida PRECAUCIÓN: ASEGÚRESE DE QUE LA ELECTRICIDAD ESTÉ APAGADA EN Interruptor LA CAJA DE CONEXIONES PRINCIPAL O QUE SE HAYA APAGADO EL FUSIBLE Placa de pared CORRECTO EN LA CAJA DE CONEXIONES PRINCIPAL ANTES DE CONTINUAR.

  • Page 60: Instalación Y Extracción Del Transmisor De Mano

    NOTA: Si no se usa durante períodos prolongados, retire las baterías para evitar daños en el control remoto. Guarde el control lejos del calor o la Baterías Batteries humedad excesivos. Figura 29 56" Tranquil / 56” Tranquil Weather+ | 17...
  • Page 61 INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Cada control remoto lleva un código de identificación único para facilitar la comunicación entre dispositivos emparejados. El código de identificación viene configurado de fábrica y el usuario no puede cambiarlo. Sin embargo, se le pedirá que realice un proceso de aprendizaje del código de identificación manualmente en estas circunstancias: •...

  • Page 62: Función Inversa

    • Conectar el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor. • Consulte con el distribuidor o con un técnico de radio/TV experimentado para obtener ayuda. 56" Tranquil / 56” Tranquil Weather+ | 19...

  • Page 63: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS Problema Problema Solución Solución El ventilador El ventilador 1. Verifique los fusibles o disyuntores del circuito. 1. Verifique los fusibles o disyuntores del circuito. no arranca. no arranca. 2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado. 2.
  • Page 64 KICHLER LIGHTING LLC 7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131 SERVICIO AL CLIENTE 866.558.5706 8:00 AM A 5:00 PM EST, DE LUNES A VIERNES REV. 04-MAR-2022 © Kichler Lighting LLC. Todos los derechos reservados.
