Summary of Contents for Insportline S100i

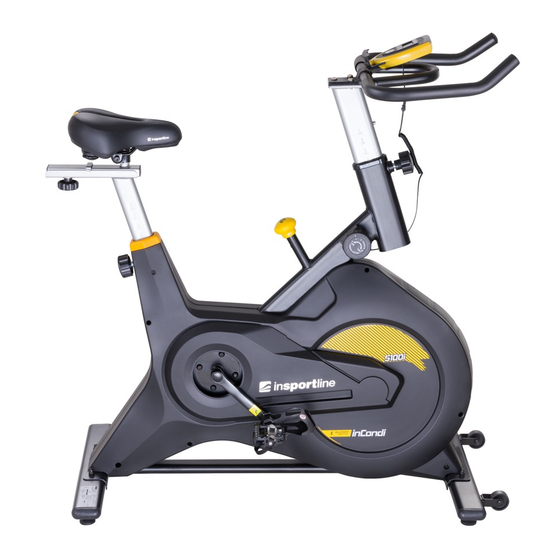

- Page 1 HASZNÁLATI ÚTMUTATÓ – HU IN 23260 Fitness kerékpár inSPORTline inCondi S100i...
-
Page 2: Table Of Contents
TARTALOM BIZTONSÁGI ÚTMUTATÓ........................3 SZERKEZETI RAJZ..........................4 ALKATRÉSZ LISTA..........................5 ÖSSZESZERELÉS..........................7 SZÁMÍTÓGÉP............................10 FITSHOW APP............................. 10 FONTOS MEGJEGYZÉS........................14 HASZNÁLAT............................15 HELYES TESTTARTÁS........................15 ÚTMUTATÓ GYAKORLATOKHOZ...................... 16 KARBANTARTÁS..........................17 TÁROLÁS............................. 17 FONTOS MEGJEGYZÉS........................17 KÖRNYEZETVÉDELEM........................18... -
Page 3: Biztonsági Útmutató
BIZTONSÁGI ÚTMUTATÓ Rendszeresen ellenőrizze, nincs-e sérülés vagy kopás a terméken. Soha ne használjon sérült vagy kopott terméket Ha átengedi a termék használatát egy másik személynek, akkor ellenőrizze, hogy ez a személy ismeri-e a jelen útmutatóban szereplő tartalmat és utasításokat. ... -
Page 4: Szerkezeti Rajz
SZERKEZETI RAJZ... -
Page 5: Alkatrész Lista
ALKATRÉSZ LISTA Name Qty. Specifications Pedal JD-301 (9/16“) End cap 1 70x30x1,5 Carriage bolt GB/T 12-1988 M8x42 Rear stabilizer Welded Flat washer GB/T 95-2002 8 GB/T802-1988 M8 (H=16 MM) Hand screw with spring Ø57x62 (M16x1,5) Plastic sleeve 70x30x1,5 / 80x40x1,5 End cap 3 50x25x1,5 Seat post... - Page 6 Bolt 1 GB/T 77-2007 M6x6 Lock nut M17x1,0 Locking bolt M6x54 GB/T 889.1-2000 M6 Screw 1 GB/T 845-1985 ST4.2x19 Console TE2300 Sensor SR-202 Outer chain cover 980x98x700 Spring washer 2 GB/T 859-1987 6 Axis Ø17x165 Long fixing tube Ø22x Ø17,2x41,2 Short fixing tube Ø22x Ø17,2x10,5 Inner chain cover...
-
Page 7: Összeszerelés
Flat washer 1 GB/T 95-2002 5 Resistance regulator L=630 mm Brake axis Ø10xM6x42 Flat washer 2 GB/T 95-2002 6 Outer spring GB/T 959.1-1986 10 Bolt 2 GB/T 70.2-2000 M6x12 Compression ring Ø17,2x Ø11,2x50 Magnet housing Welded Magnet 28x20x3 End cap Ø25x1,5 Foam grips Ø23x Ø29x460... - Page 8 Step 3 Loosen the hand screw (7). Then attach the handle frame (17) and secure with the hand screw (7). Then fasten the handles (18) with 3x washers (24), 3x screws (23) and plastic sleeves (25). Attach the handle cover (26) to the handles (18).
- Page 9 RESISTANCE ADJUSTMENT To increase the resistance, turn the knob to the right, to decrease the resistance, turn the knob to the left. EMERGENCY BREAK Push the resistance adjustment knob for the emergency brake.
-
Page 10: Számítógép
SADDLE AND HANDLE ADJUSTMENT You can adjust the height and position of the seat using the hand screw. The screw must be aligned with the holes in the frames. You can adjust the height of the handles with a hand screw. The screw must be aligned with the holes in the frames. - Page 11 1 - 1. If you have a FitShow account, log in with your username and password. 1 - 2. If you do not have a FitShow account, register. SYNCHRONIZATION Search the device 2 - 1. Turn on Bluetooth. From the main page, press Search and search for devices.
- Page 12 Connect the device 2 - 2. After searching for a device, select the device you want to pair. Mode selection 2 - 3. After successful connection, you can select the mode.
- Page 13 Settings 3 - 1. You can change the setting by pressing the gear. In the settings, you can change: voice prompt, screen light, voice type, reminder frequency. Launch 3 - 2. After connecting and selecting the mode, you can start the program by pressing Start.
-
Page 14: Fontos Megjegyzés
During training time, distance, calories burned, heart rate and more are displayed. By pressing the map 3 - 3. you can switch the map display. To stop, press STOP. IMPORTANT NOTES Assemble the exerciser as per assembly instructions and be sure to only use the structural parts provided with the exerciser and designed for it. -
Page 15: Használat
WARNING! A system for monitoring heart rate may not be accurate. Overloading during training may cause serious injury or death. If you feel any discomfort, immediately stop the exercise! HASZNÁLAT A fitness kerékpáron végzett testmozgás nagyon egyszerű mozgásokon alapszik, de biztosan beleszeret használata során. -
Page 16: Helyes Testtartás
HELYES TESTTARTÁS A pedálozás során nem szabad teljesen kinyújtani a lábát. A térdét enyhén be kell hajlítania, amikor teljesen lenyomja a pedált. Tartsa a fejét egyenesen a gerincével, hogy minimalizálja a nyaki izmok és a felső hátizmok fájdalmát. Mindig folyamatosan és ritmikusan edzen. ÚTMUTATÓ... -
Page 17: Karbantartás
Ezután hagyja az izmokat ellazulni azáltal, hogy kb. 5 percre csökkenti a sebességet. Ezután végezze el a bemelegítő gyakorlatokat. Rendszeresen eddzen legalább hetente háromszor. KARBANTARTÁS • Összeszereléskor húzza meg az összes csavart, és állítsa a kerékpárt vízszintes helyzetbe. • 10 óra használat után ellenőrizze a csavarokat. •... -
Page 18: Környezetvédelem
This spinning bike is not suitable for medical purpose. It can also not be used for healing purposes. The heart rate monitor is not a medical device. It provides only approximate information about your average heart rate, and any suggested pulse rate is not medically binding. Accumulated data may not always be accurate regarding uncontrollable human and environmental factors.
