- Page 1 TWIN LED Technical Manual Telefon Zweit- und Signalmelder/Secondary telephone call and signal indicator TWIN LED...

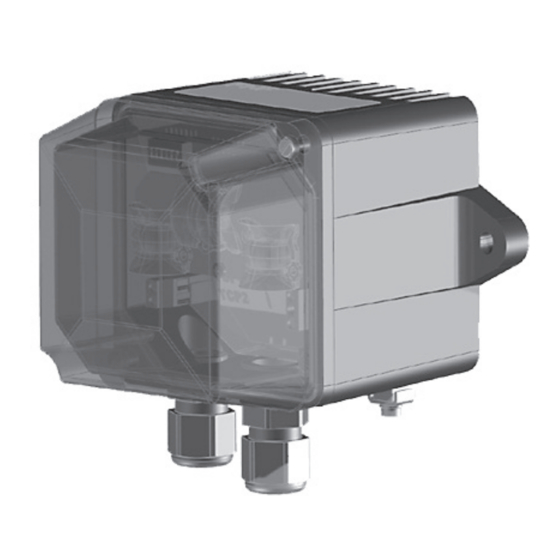

- Page 2 Verwendungszweck Intended purpose Der Telefon Zweit- und Signalmelder Typ TWIN LED ist The secondary telephone call and signal indicator, TWIN ein Gerät, das zum Anschluss an analoge, öffentliche Tele- LED type, is a device intended for connection to analogue fonnetze und Nebenstellenanlagen vorgesehen ist.
- Page 3 Montage Assembly Der TWIN LED ist für die Wand- und Deckenmontage The TWIN LED is suitable for wall and ceiling assembly. geeignet. Die Anbaumaße sind dem Maßbild zu The mounting dimensions can be found on the dimen- entnehmen. Befestigungselemente und Untergrund sional drawing.
- Page 4 Zulässige minimale Spannung = 19,2 V Zulässige maximale Spannung = 26,4 V Nominaldaten bei 24 V = 0,06 A (Ruhestrom) = 0,18 A (Arbeitsstrom) = 0,3 A (Einschaltstoßstrom) Peak = 4 W (Wirkleistung) Betriebsdauer Für Dauerbetrieb geeignet TWIN LED TECHNICAL MANUAL TMF001 July 2019 www.eaton.com...
- Page 5 Bei Gleichstromnetzen ist die Polarität zu beachten. Bei Wechselstromnetzen ist der Außenleiter auf L, der Neutralleiter auf N und der Schutzleiter auf PE anzuschließen. Potentialausgleich Ist bei allen Ausführungen – auch bei DC-Versorgung – anzuschließen. Der Anschluss befindet sich außen am Gehäuse. TWIN LED TECHNICAL MANUAL TMF001 July 2019 www.eaton.com...
- Page 6 Call frequency 20 Hz … 68 Hz Impedance at 25 Hz Z ≥ 16 kΩ @ 30 … 70 V Impedance at 50 Hz Z ≥ 8 kΩ @ 30 … 70 V TWIN LED TECHNICAL MANUAL TMF001 July 2019 www.eaton.com...
- Page 7 With alternating current networks, the outer conductor is to be connected to L, the neutral conductor to N and the protective earth conductor to PE. Potential equalisation Is to be connected for all executions – including DC supply. The connection on the outside of the housing. TWIN LED TECHNICAL MANUAL TMF001 July 2019 www.eaton.com...
- Page 8 TWIN LED tech manuals Benutzerinformation User information Bei diesem Gerät handelt es sich um ein Signalgerät speziell für den Betrieb This device is a signalling device especially for use in hazardous industrial in rauer Industrieumgebung. environments. Nachstehende Warn- und Sicherheitshinweise sind zu beachten: The following warnings and safety instructions are to be considered: 1.
